Контейнерные лотки Plano 3600 и 3700

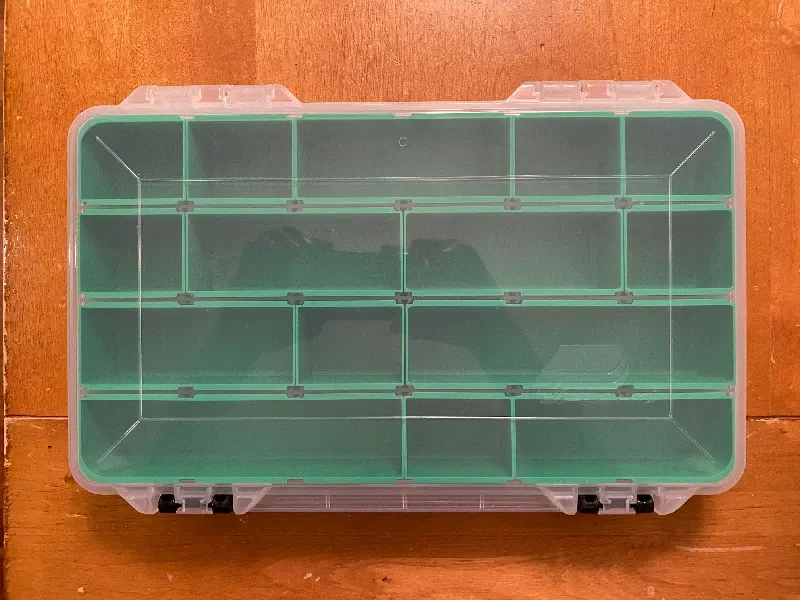

Мне нравится использовать контейнеры Plano 3600 и 3700 для хранения мелких деталей, таких как
винты и электронные компоненты. Разделители в них имеют тенденцию выходить наружу,

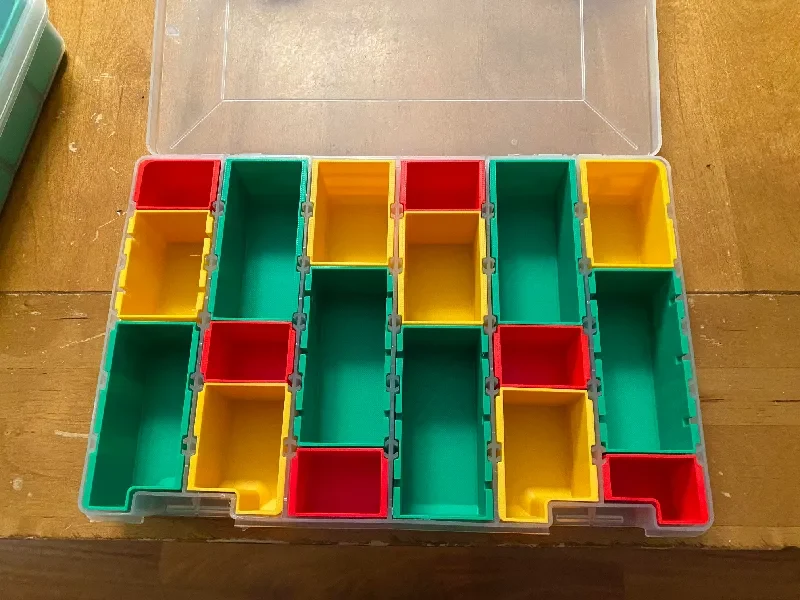

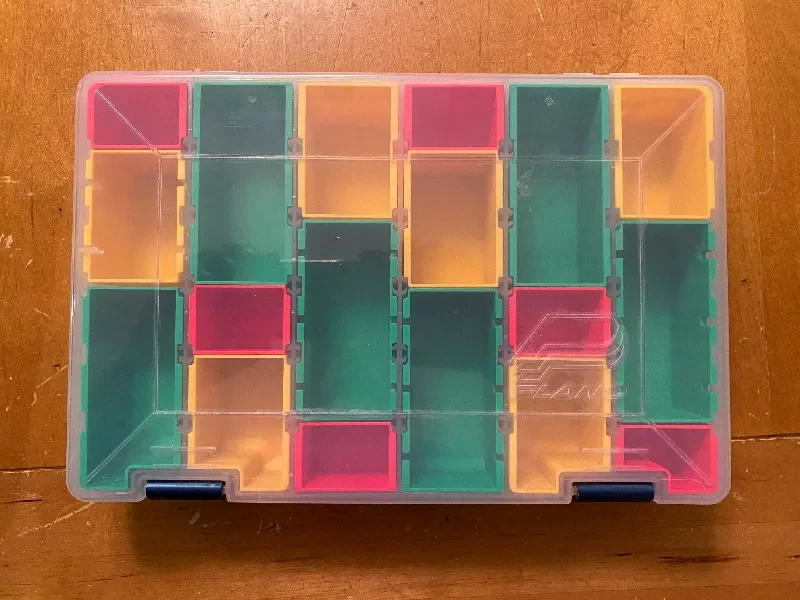

вызывая смешивание компонентов. Поэтому я создал эти лотки, которые падают
в контейнеры Plano. Они держат компоненты отдельно, и в качестве боковой части
Вы можете вынуть их, чтобы их было легче наполнять или опорожнять, или просто
чтобы ваше рабочее место было менее загроможденным.

Печать имен файлов

Соглашение об именах файлов следующее:

ContainerType_Size_Position

Где:
Тип контейнера: P3600 (Plano 3600) или P3700 (Plano 3700)
Размер: кол��чество секций контейнера для лотка (1, 2 или 3).
Расположение: Контейнеры имеют разную геометрию спереди и сзади, по углам и т. д.
Для Plano 3700 это:
(без суффикса): вы можете использовать этот лоток где угодно, кроме передней или задней части.
FL_BR: вы используете этот лоток в переднем левом или заднем правом углу.
FR_BL: вы можете использо��ать этот лоток в переднем правом или заднем левом углу.

У Plano 3600 вариаций немного больше.
БЛ: Назад налево
БР: Назад направо
F_B: Спереди или сзади (но не на защелке или в задних углах)
ЗАЩЕЛКА: Этот лоток вставляется в область, где есть выемка для
защелка. Есть варианты L и R для перехода налево.
или правую сторону защелки.
КРЫШКА: Имеет вырез в крышке (см. ниже).

Кроме того, у 3600 есть язычок для выравнивания на крышке сзади слева.
Я обнаружил это в последний момент, поэтому просто создал вариацию всех
детали �� вырезами в крышке с обеих сторон, что позволяет разместить ее в любом месте.
ориентация. С помощью этого выреза вы можете распечатать все лотки. Это даст вам
больше гибкости для перемещения вещей. Или вы можете просто распечатать один раздел
который пересекает эту вкладку.

Печать

Все файлы должны быть в правильной ориентации для печати. Опоры не нужны.
Он должен хорошо печатать практически на любом материале. Я оставил допуски свободными
так что даже у тех, у кого плохо откалиброванные принтеры, не должно быть установки
проблемы.

Заключительные комментарии

Спасибо Vector3D за эту идею.

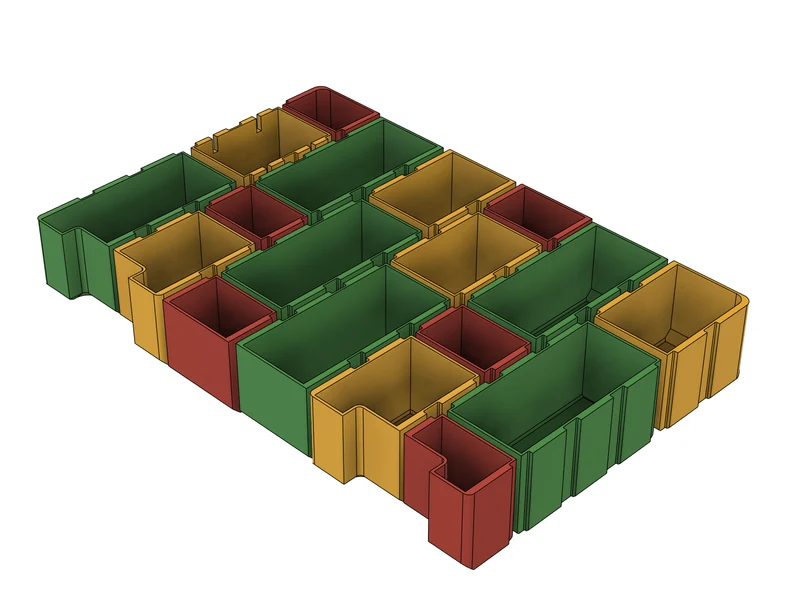

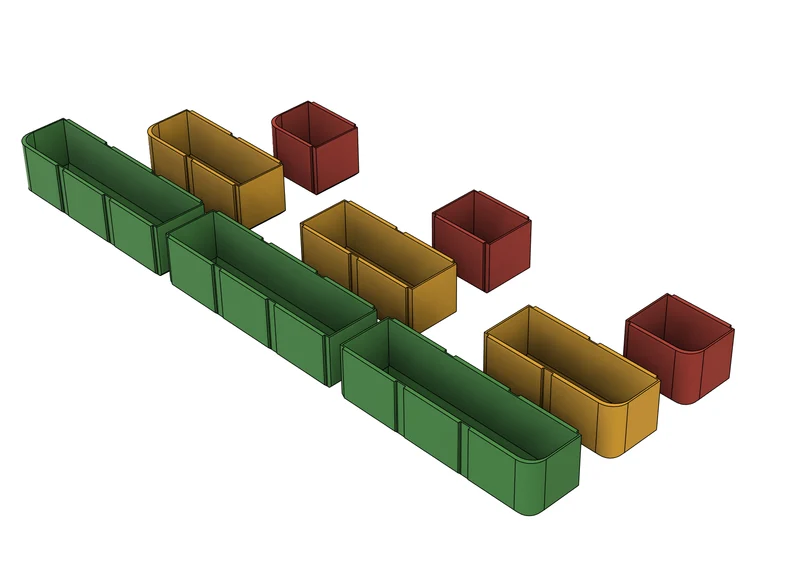

Как всегда, включены полные файлы САПР.
Примечание. Файлы STL и CAD находятся внутри прилагаемых ZIP-файлов. Printables требует наличия хотя бы одного файла для печати, поэтому я загрузил один из STL. Вы можете игнорировать это.
