Держатели трубчатых батарей 18650/21700

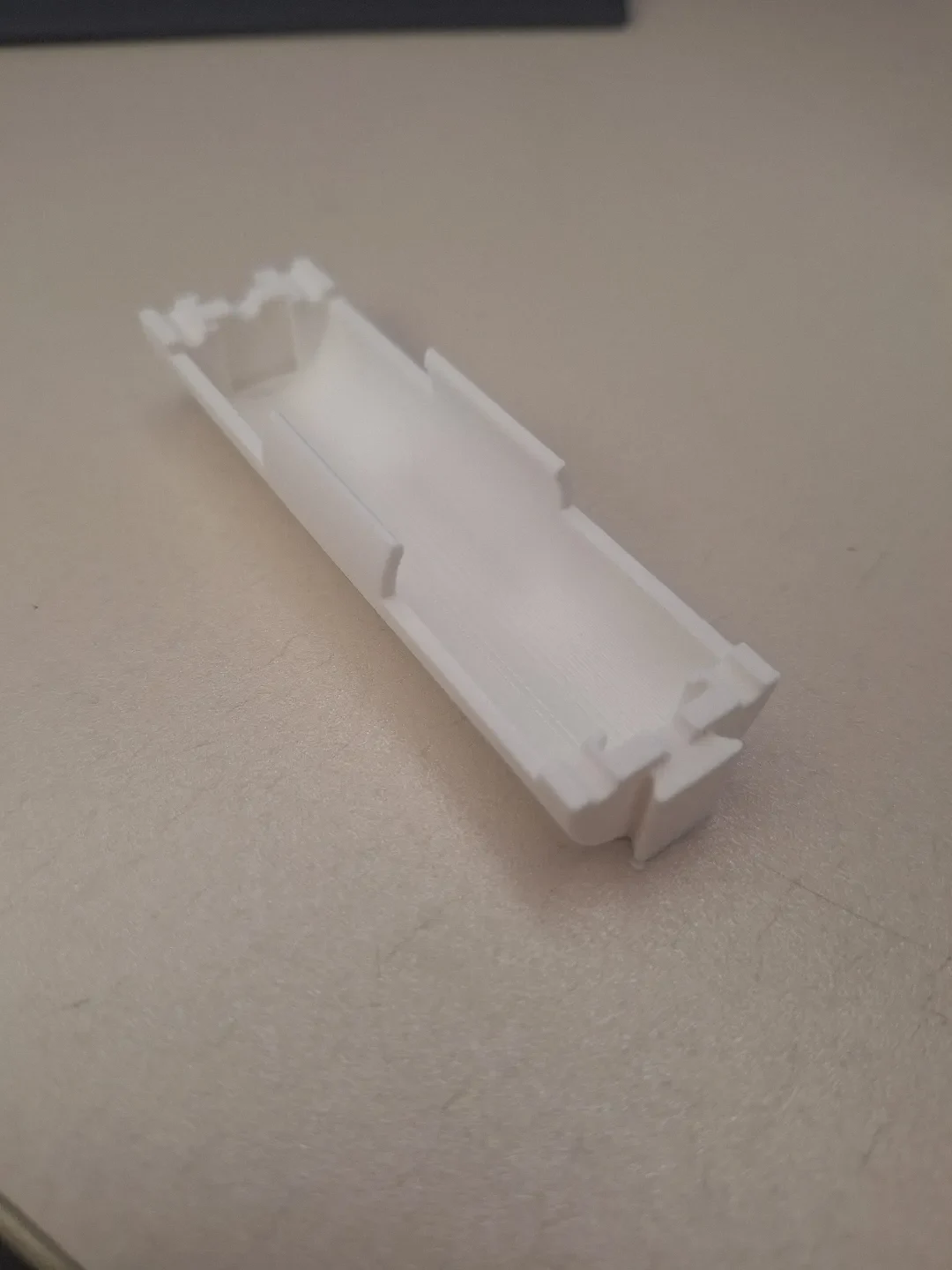

Я создал два разных держателя для батарей, чтобы создать трубчатые батареи вместо стандартных батарей прямоугольного/квадратного размера. Вы можете использовать аккумуляторные элементы 18650 или 21700. Они штабелируются и подходят к трубкам двух разных размеров в зависимости от выбранной батареи.

18650 — подходит для трубки с внешним диаметром 1 дюйм и стенкой 0,0625 дюйма.

21700 — подходит для трубки с внешним диаметром 1 ¼ дюйма и стенкой 0,125 дюйма.

18650 TALLSOCKETS — подходит для трубки с внешним диаметром 1 ДЮЙМ и стенкой 0,0625 ДЮЙМА. Эти модели имеют более высокие прорези для используемых клемм аккумулятора и более центрированы по отношению к клеммам аккумуляторных элементов.

21700 TALLSOCKETS — подходят для трубок с внешним диаметром 1 ¼ ДЮЙМА и толщиной СТЕНКИ 0,0625 ДЮЙМА. Эти модели имеют более высокие прорези для используемых клемм аккумулятора и более центрированы по отношению к клеммам аккумуляторных элементов.

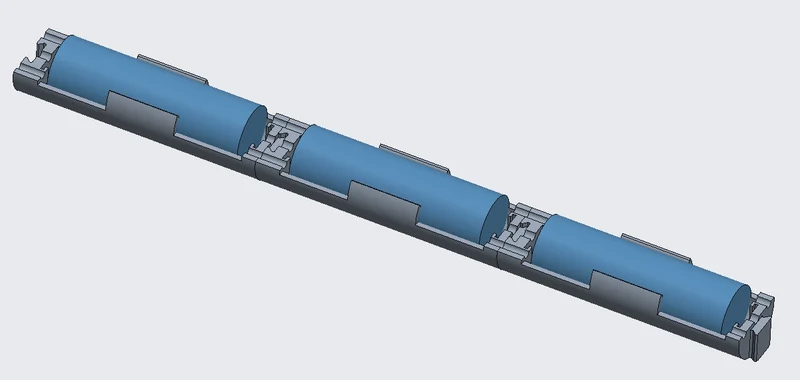

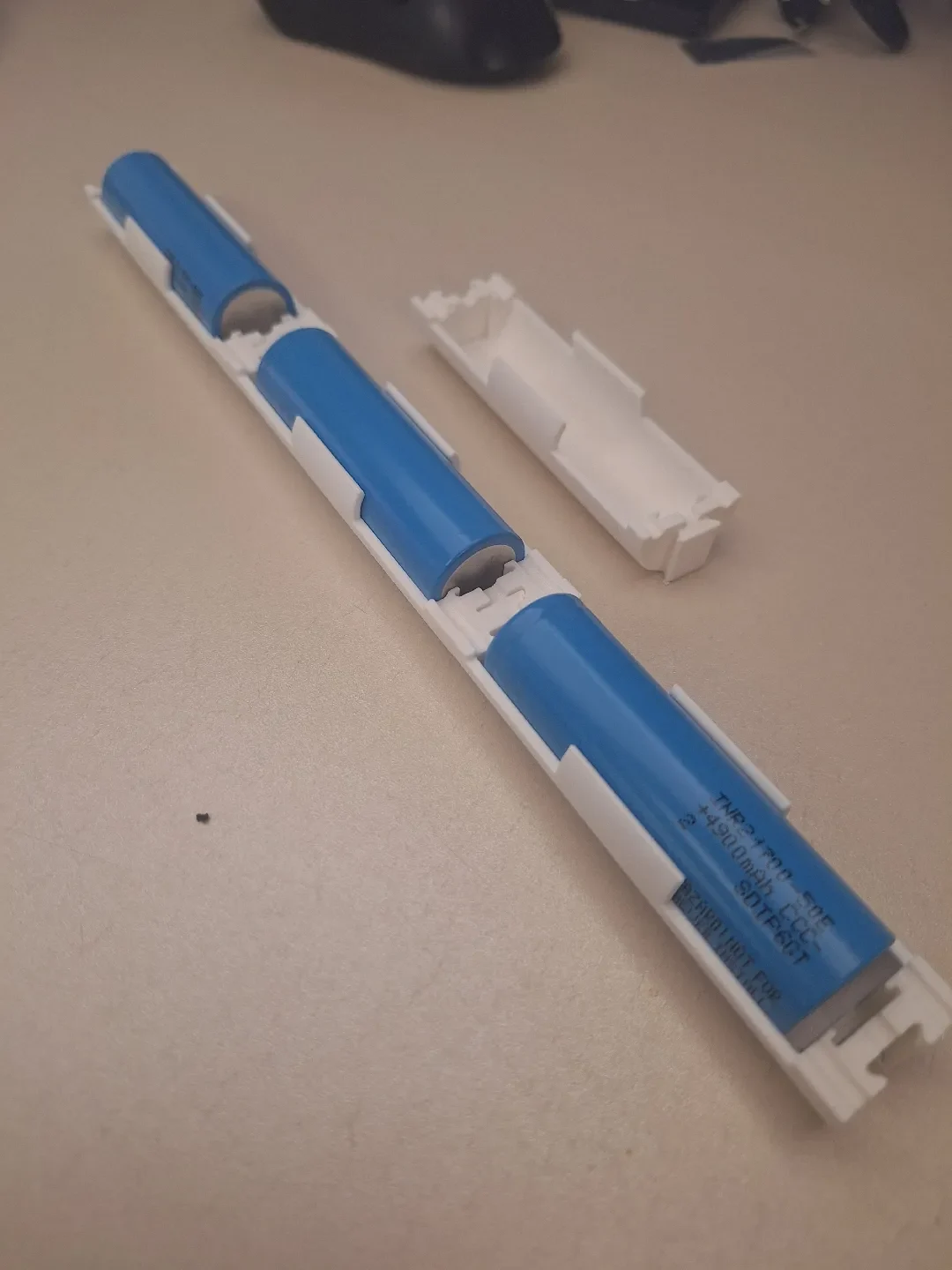

Я использовал эти клеммы Amazon, чтобы поддерживать давление на аккумуляторе, как показано на изображениях. В конце концов я остановился на жестяных полосках, так как смог раздобыть аппарат для точечной сварки. Вы можете использовать указанные ниже клеммы для припаивания проводов и подключения батарей в любой желаемой конфигурации. Я использую стек 3S из 21700 ячеек, как показано на рисунках.

Ссылка на Amazon www.amazon.com/dp/B0DHKRX8SP?ref=ppx_yo2ov_dt_b_fed_asin_title

РЕМИКС ПО ВАМ ПОЖЕЛАНИЮ, ПОДХОДЯЩИЙ К ЛЮБЫМ КЛЕТКАМ!

Я распечатал их как на Prusa i3 MK3S, так и на Bambu Labs X1C с включенной поддержкой.
