Корпус PowerBank 12 В

Это моя ПЕРВАЯ модель, созданная просто из-за необходимости накрыть мои самодельные блоки питания/аккумуляторы, поскольку я уничтожил один из них, оставив его на столе, где у меня были металлические компоненты. Короткое замыкание было неизбежным. Итак, с этого момента я буду использовать их.

НЕ ОКОНЧАТЕЛЬНАЯ МОДЕЛЬ, ЕЩЕ ЕЩЕ НУЖНО НЕКОТОРОЕ ПОЧУВСТВОВАТЬ!

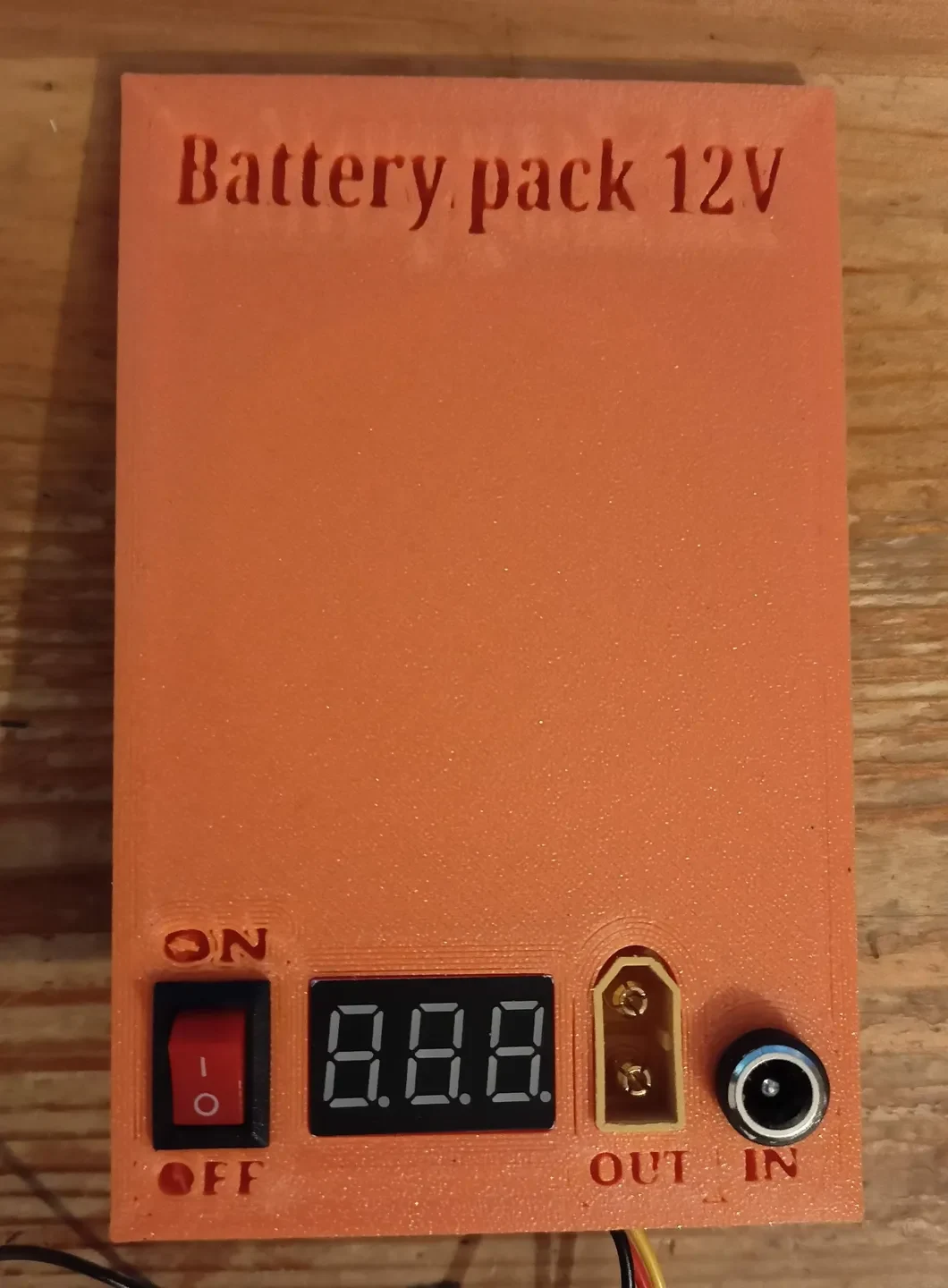

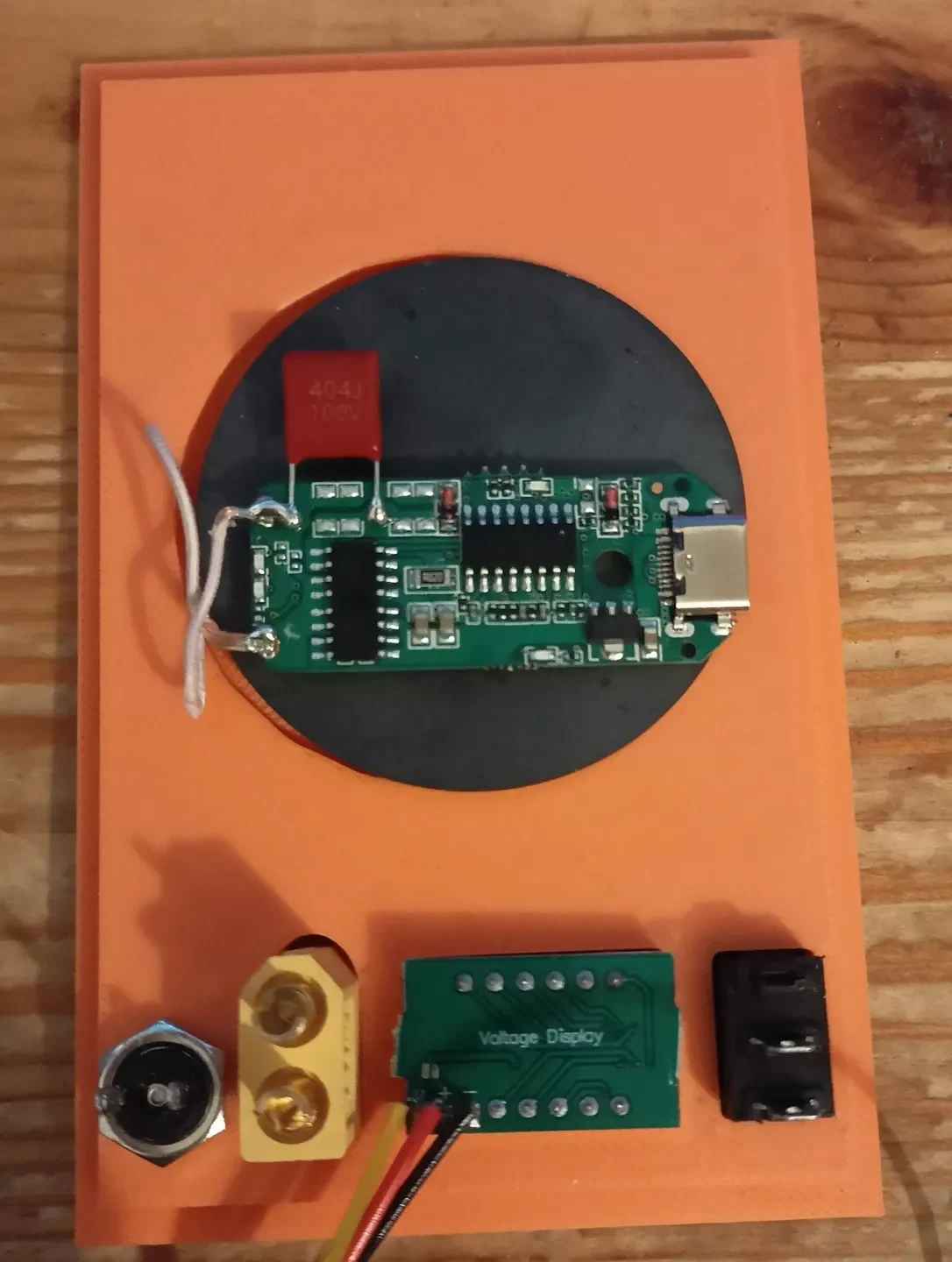

Пример напечатан из PLA. Отверстия для светодиодного вольтметра и разъема XT60 немного больше, поэтому просто приклейте незакрепленные части горячим клеем, суперклеем или другим подходящим клеем. Модуль беспроводной зарядки необходимо приклеить прямо внутри большого круга. Катушка сверху коробки, черная часть снизу, как на фото. Но это не обязательно, я использую это просто в качестве примера. Верхнюю часть нужно приклеить на коробку с помощью горячего клея или суперклея.

Полная модель напечатана из PETG!

Рекомендации:

Распечатайте это из PETG, ABS или другого более твердого материала. ПЛА тоже должно подойти.
Распечатайте верхнюю часть в перевернутом виде.
Слой 0,15 мм
Заполнение 25%

Конечно, вам не нужно следовать и использовать разные параметры. Вам решать, насколько сильно вы хотите прикрутить эту модель. :-D

Используемые детали:

Светодиодный вольтметр (https://www.aliexpress.com/item/1005003922676564.html)
Разъем XT60 (https://www.aliexpress.com/item/1005006225639038.html)
Разъем 5,5 х 2,5 — только для ввода (https://www.aliexpress.com/item/1005006589077766.html)
Маленький кулисный переключатель (https://www.aliexpress.com/item/1005005560550545.html)
Плата 3S 40A BMS (https://www.aliexpress.com/item/1005006246740323.html)
3x1 18650 держателей ячеек (https://www.aliexpress.com/item/1005006200899449.html)
Некоторую дополнительную электронику, такую ​​как понижающий преобразователь и модуль беспроводной зарядки, вам нужно найти самостоятельно.
