Respawn Mints - Power Bank
Я наткнулся на видео от Shop Therapy под названием «Разработайте и создайте свой собственный блок питания» и был вдохновлен сделать свою собственную версию банка питания, используя пустую банку Respawn Mint.

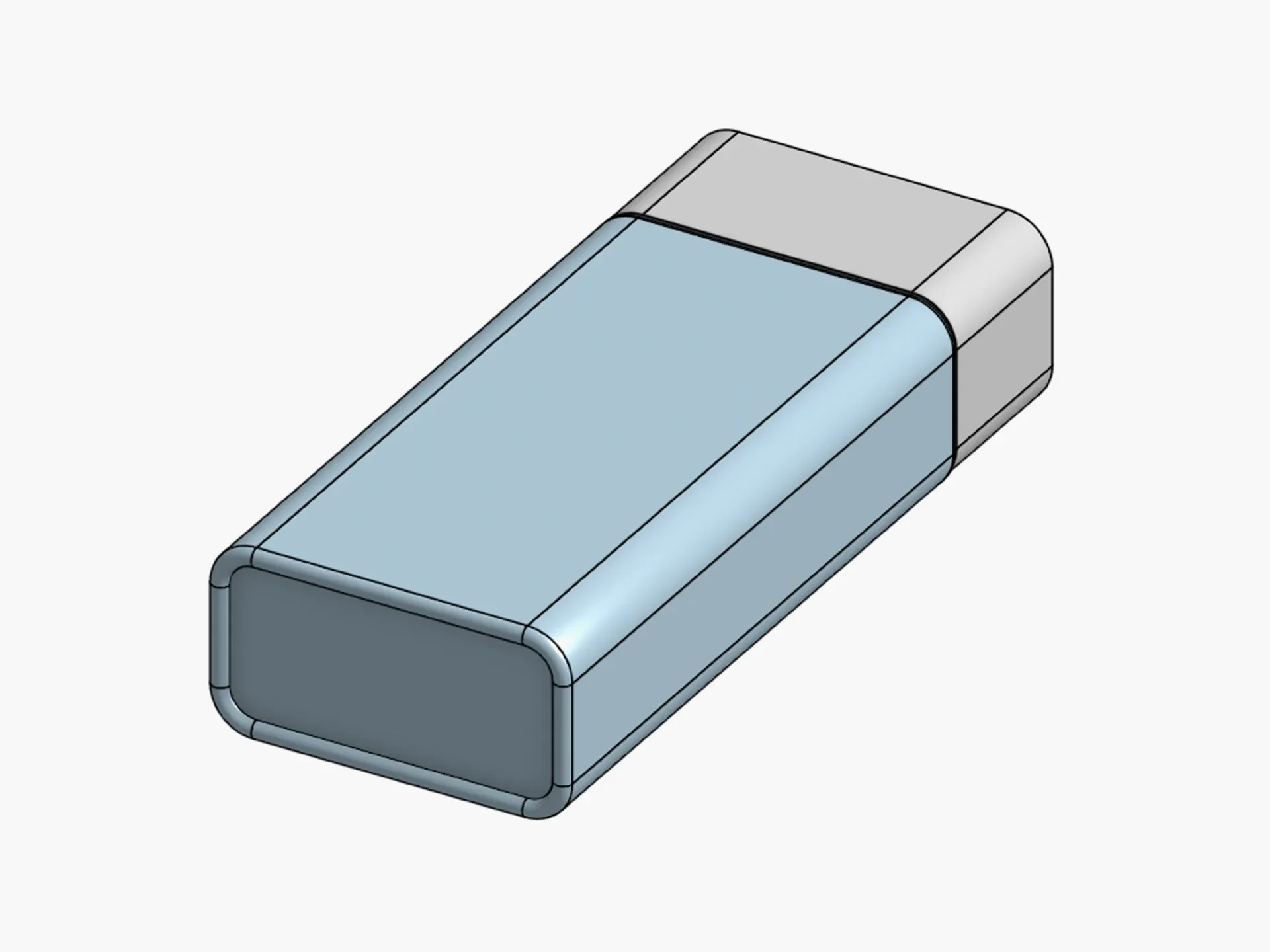

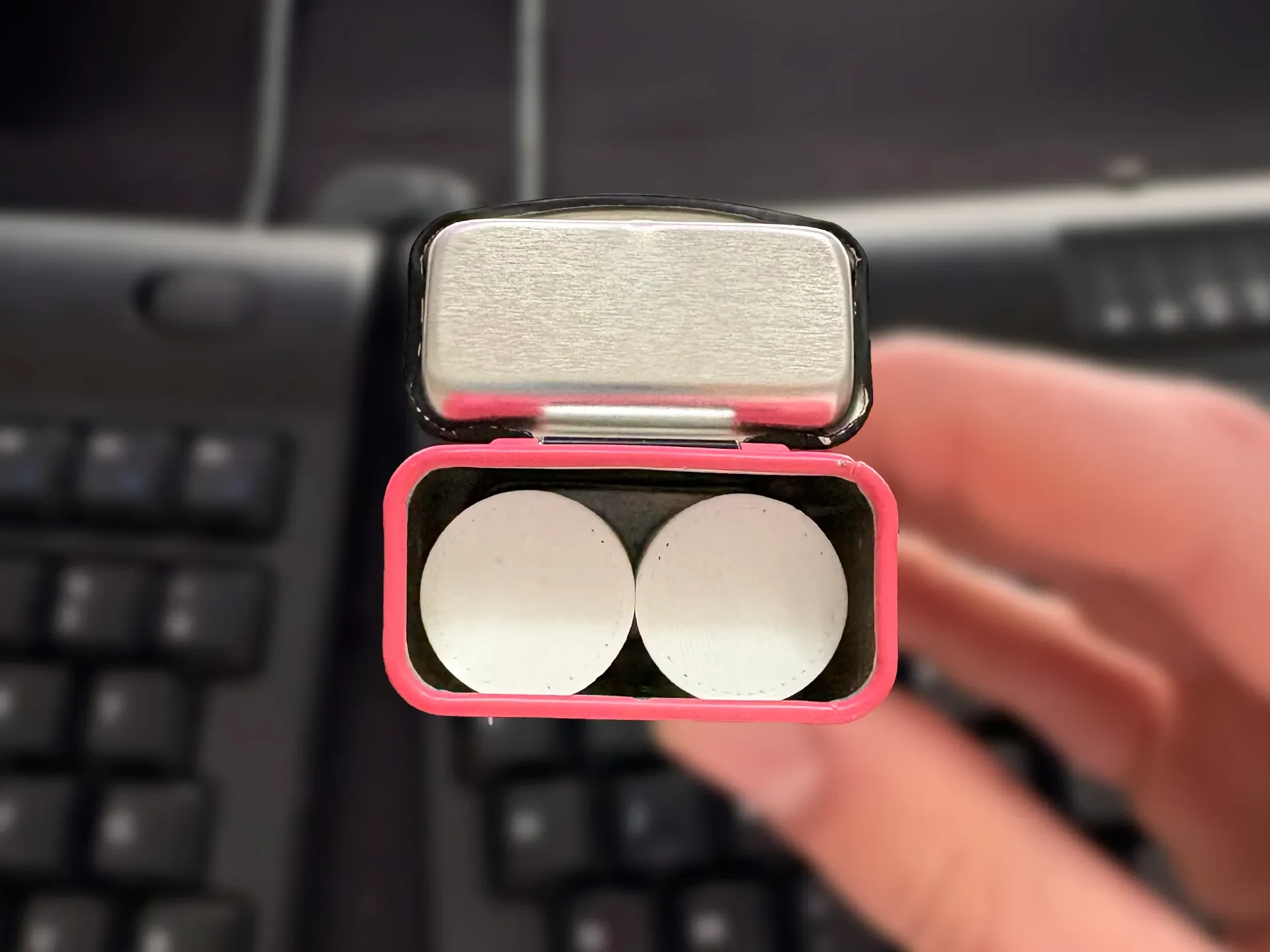

Оказалось, что 2 силовых элемента 18650 идеально помещаются в мятный жестяной корпус. Затем я создал напечатанную на 3D-принтере крышку/головку, которая удерживает печатную плату USB-C и плотно защелкивается в верхней части банки.

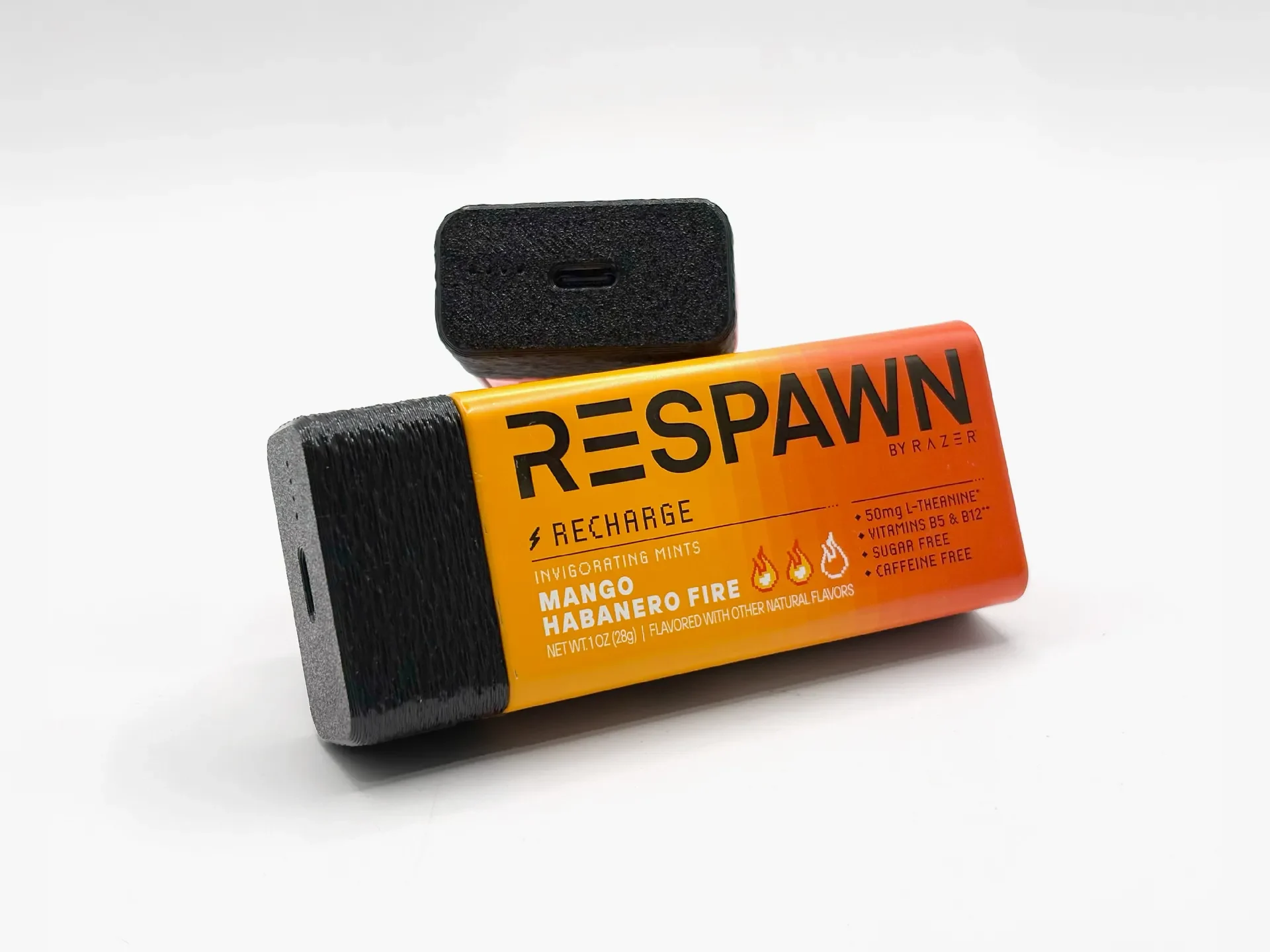

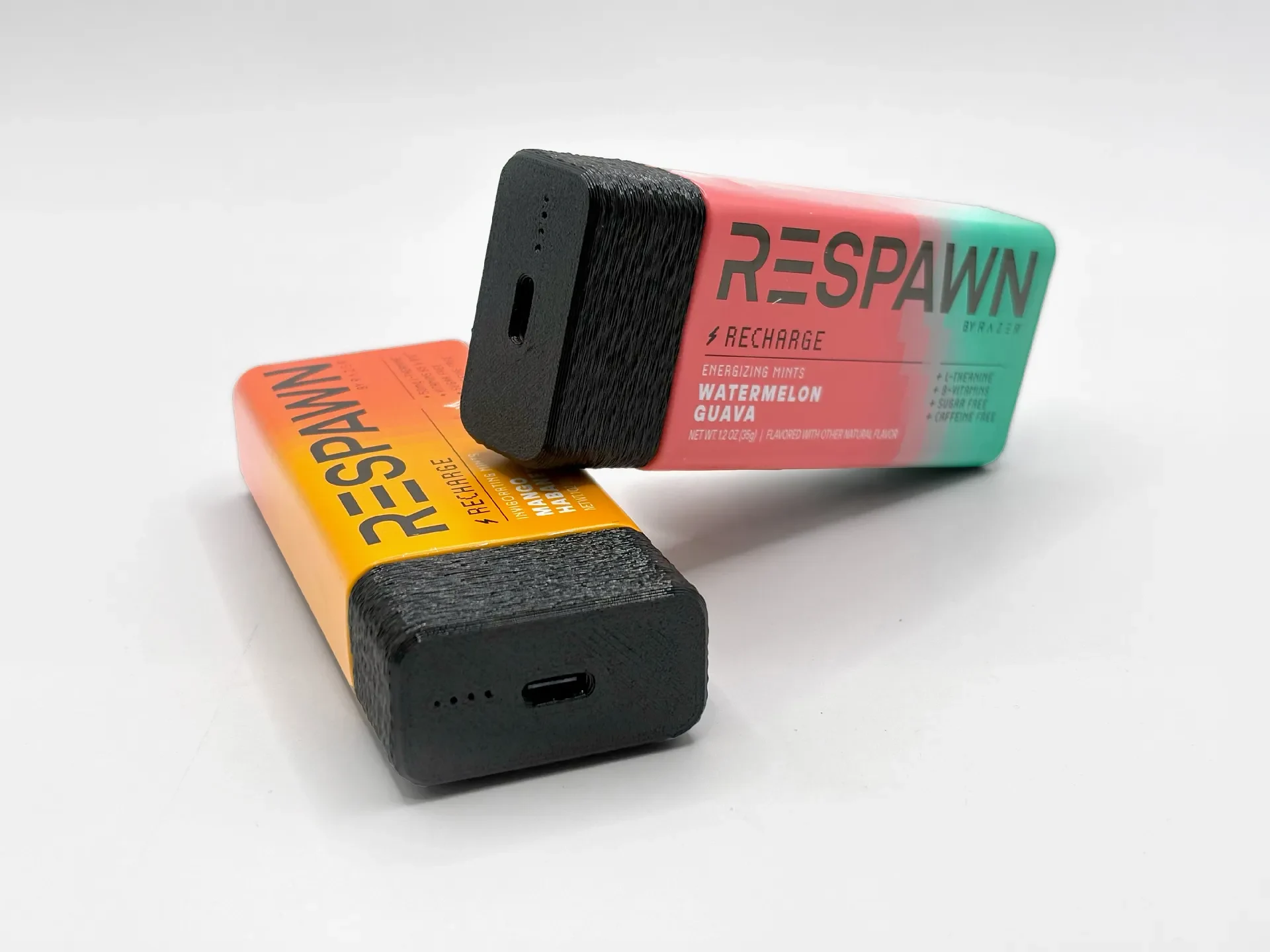

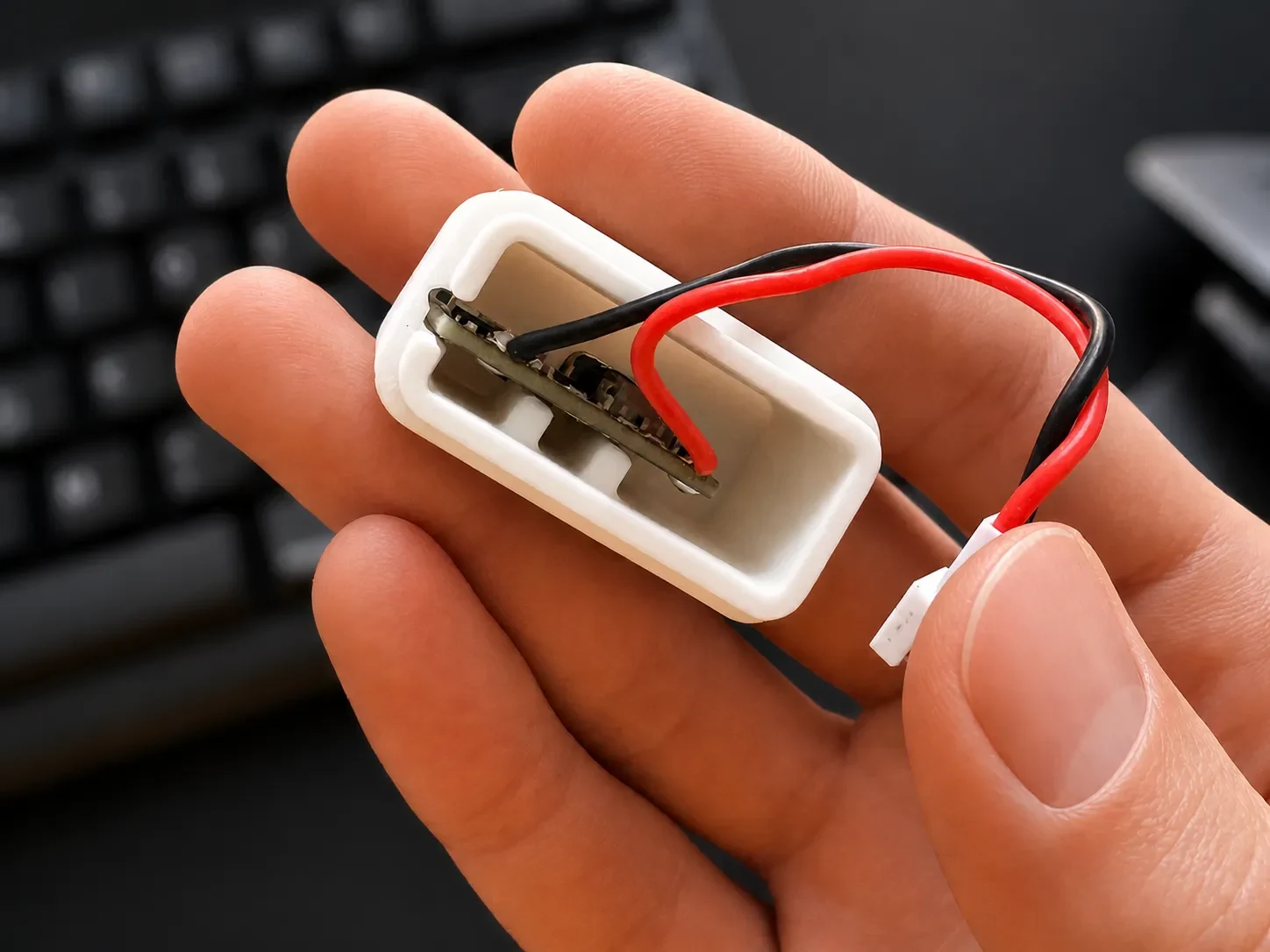

Затем я создал крышку для крепления платы USB-C и после многих итераций у меня получился окончательный полностью функциональный блок питания!

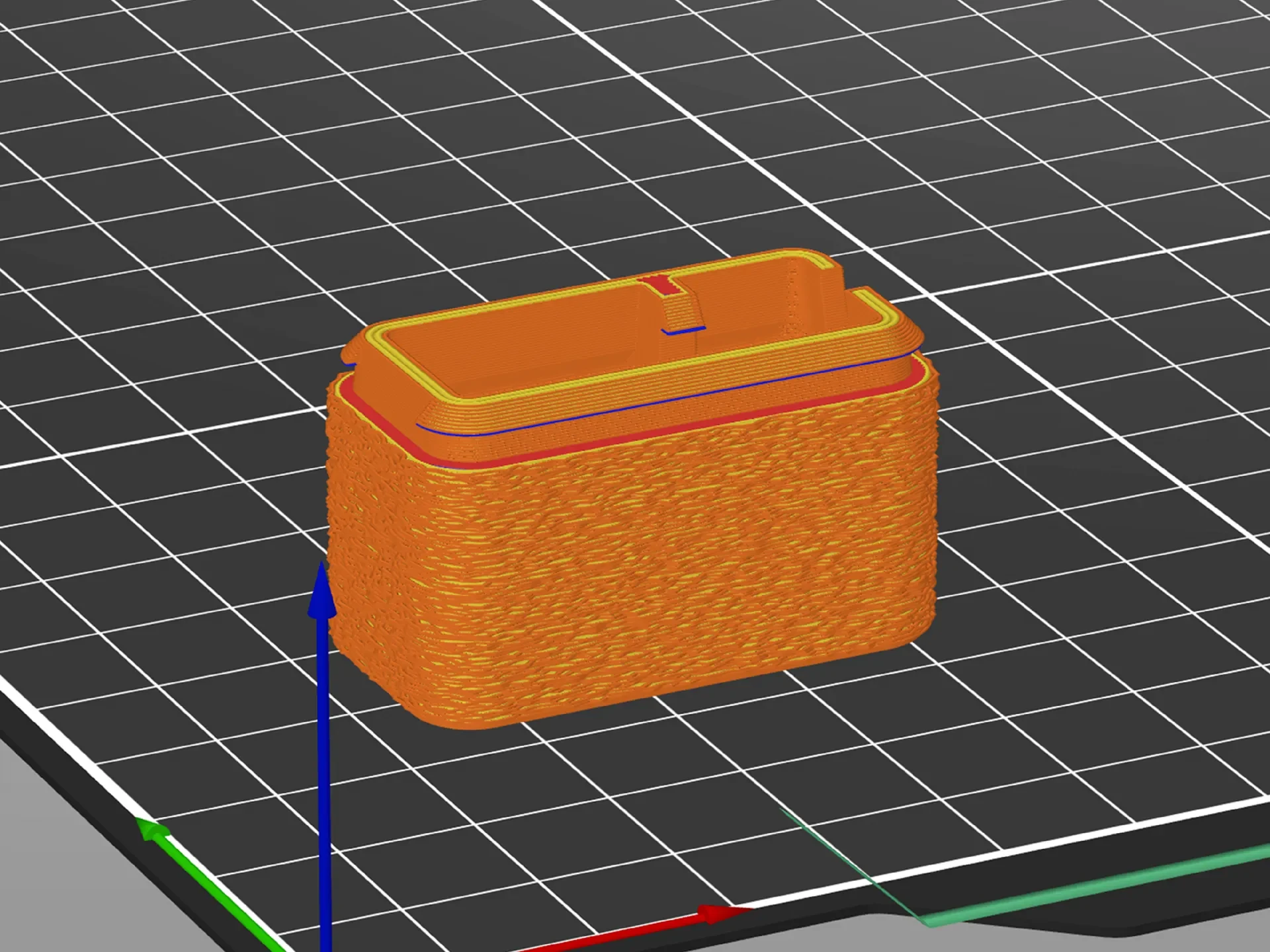

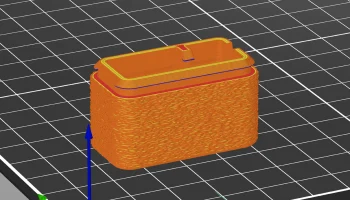

Я также добавил нечеткую кожу в окончательный дизайн в Prusa Slicer, чтобы скрыть случайное расположение швов и придать немного больше сцепления.
--------

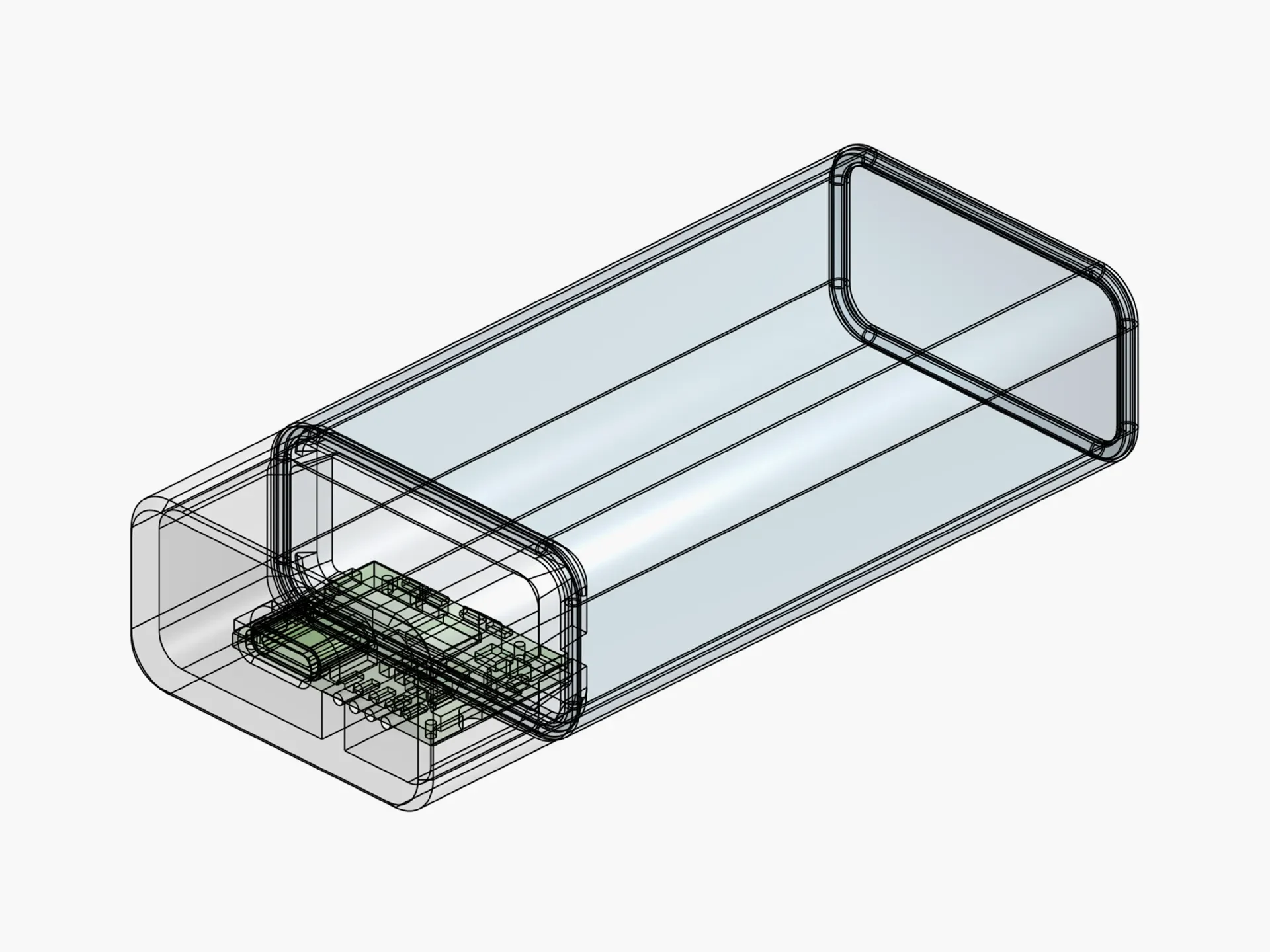

3D-ФАЙЛ САПР

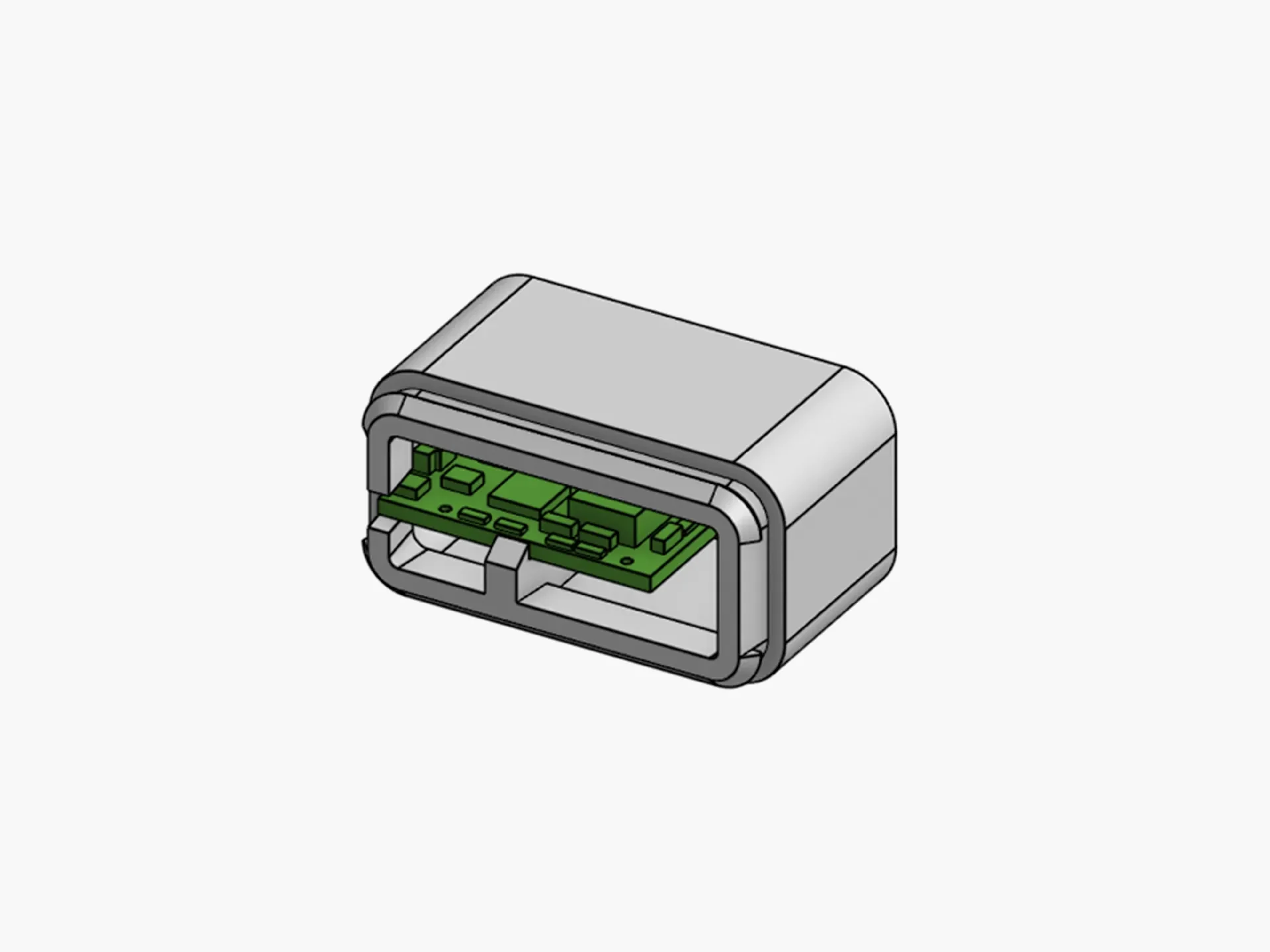

Respawn Mint — аккумулятор USB-C — крышка
--------
Список материалов (BOM)
Товар
Цена
Визуальный
Примечание
18650 аккумуляторных блоков (x2)
27 долларов США
Я не хотел возиться с пайкой литий-ионных батарей, поэтому купил готовые версии для безопасности и простоты сборки.
Модуль питания USB-C (x4)
12 долларов США
Я выбрал его, потому что его высота составляла всего около 19 мм, поэтому напечатанная на 3D-принтере крышка могла быть как можно короче.
Соединительные кабели JST-PH 2.0 (10 шт.)
8 долларов
Использование этого кабеля позволило мне легко подключать и отключать аккумулятор от модуля питания USB-C.
Единственная пайка, которую мне пришлось сделать, это вилка кабеля к модулю питания.
Пустая банка мяты для возрождения
3 доллара
Общая стоимость
50 долларов США
--------
Необходимые инструменты
Паяльник и припой
