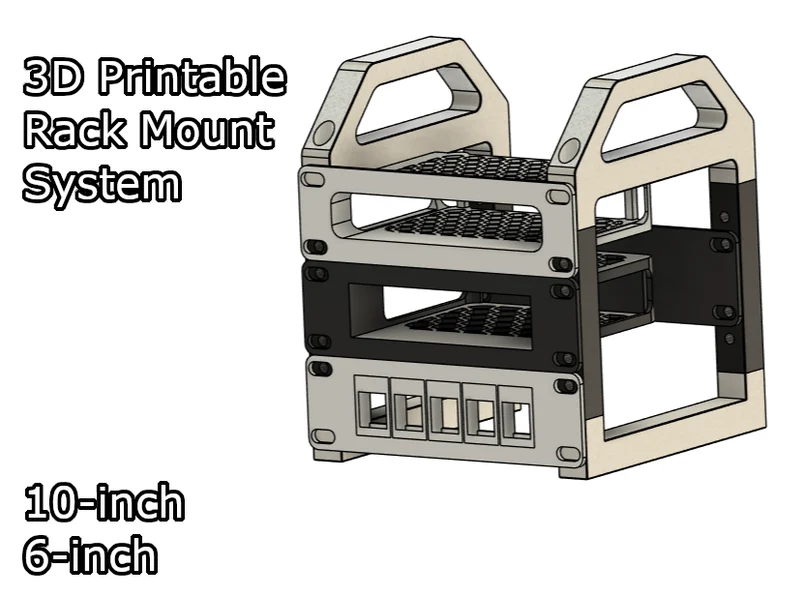

стеллаж для 3D-печати | 10-дюймовый и 6-дюймовый

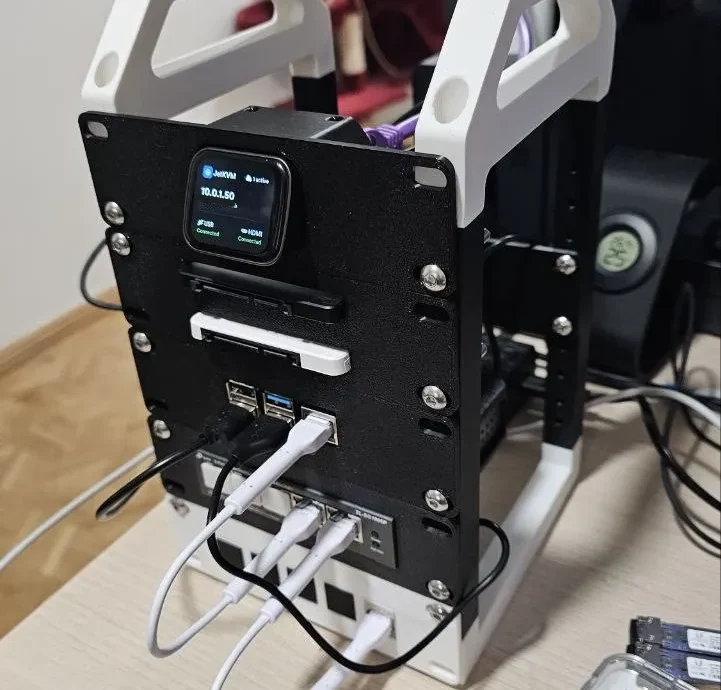

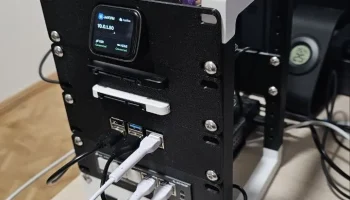

Полностью распечатанная на 3D-принтере стойка для вашей домашней лаборатории! Возможна конфигурация в 10-дюймовом и 6-дюймовом исполнении.

Чтобы использовать эту систему, вам необходимо напечатать как минимум 4 направляющие выбранного размера от 2U до 7U и 4 соединения с выбранной глубиной от 150 мм, 200 мм до 250 мм.

Эта система допускает установку в любую 10-дюймовую или 6-дюймовую стойку. А некоторые варианты вы можете увидеть в коллекциях ниже:

Крепления для 6-дюймовой стойки.
Крепления для 10-дюймовой стойки.
Аксессуары для 6-дюймовой стойки.
Аксессуары для 10-дюймовой стойки.

3mf и файлы шагов включены!

Вам нравятся мои проекты? Тогда, пожалуйста, подумайте о пожертвовании кофе ;)

Необходимые детали

Для сборки данной системы потребуется некоторое оборудование.

8 вставок с резьбой M5.
Для соединений: 8 винтов M5x20 мм.
Для крепления: винты М5. Минимальная длина: 20 мм.
Шестигранные гайки М5 для крепления. Минимум 2 на каждое крепление.
Сборка стойки

После того, как вы напечатали детали стойки, вам необходимо использовать резьбовые вставки и винты для ее сборки.

Примечание. Размеры направляющих и соединений, используемые в этом уроке, предназначены только для иллюстрации, вы можете выбрать размер по своему вкусу.

Пожалуйста, выполните следующие действия:

Вставьте 8 вставок с резьбой M5 в направляющие.
Прикрепите одно из соединений к рельсу. Часть направляющей с шестигранной гайкой должна быть обращена назад, как показано на рисунках ниже.

Прикрепите вторую направляющую с другой стороны стыка.

Прикрепите второе соединение к обеим направляющим.
Затяните все 4 винта. Но не затягивайте их слишком сильно.
Повторите описанные выше шаги, чтобы сделать другую сторону стойки.
Теперь я рекомендую распечатать одну из заготовок размером 10 или 6 дюймов и использовать ее в качестве ориентира на задней части стойки. Это поможет вам получить правильный размер.

Теперь все готово! Ваша стойка готова к установке других креплений.
Настройки печати

Поддерживает:

Нет.

Разрешение:

0,2 или 0,24

Стены/Периметры:

Минимум 3.

Заполнение:

25% и более.

Нить:

PLA+/PETG/ABS/ASA/ПК/нейлон
