10-дюймовая серверная стойка для домашней лаборатории/сет...
РЕДАКТИРОВАТЬ
Как заметили в комментариях, ширина была не совсем подходящей, слишком узкой. Это было исправлено, и теперь его размер составляет 237 мм, и он загружен (FrontBackBraceV2) вместе с файлом .step. Извиняюсь, если это кого-то застало.
Добавлена новая версия угловых кронштейнов (CornerBracketsV2), которые имеют больший зазор для гаек и болтов в закладных для нижнего и верхнего пространства.
--------------------------------------------------------------------------------------------------

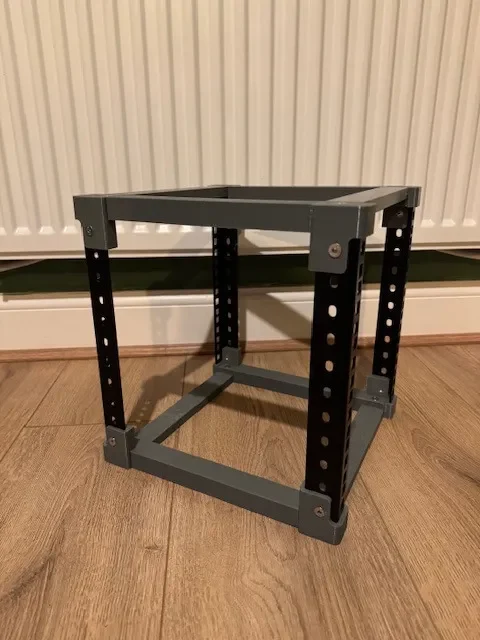

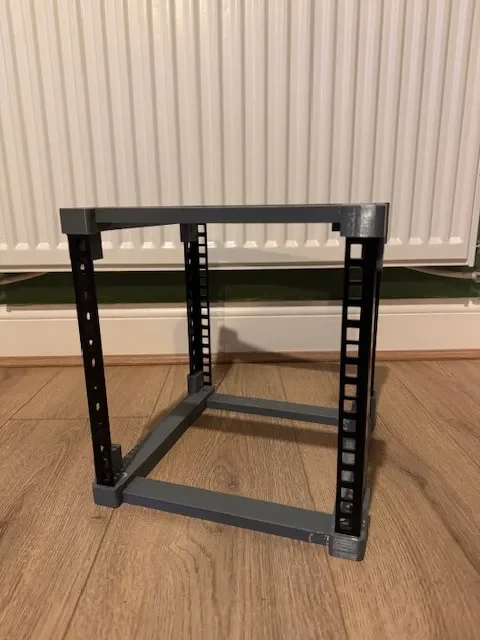

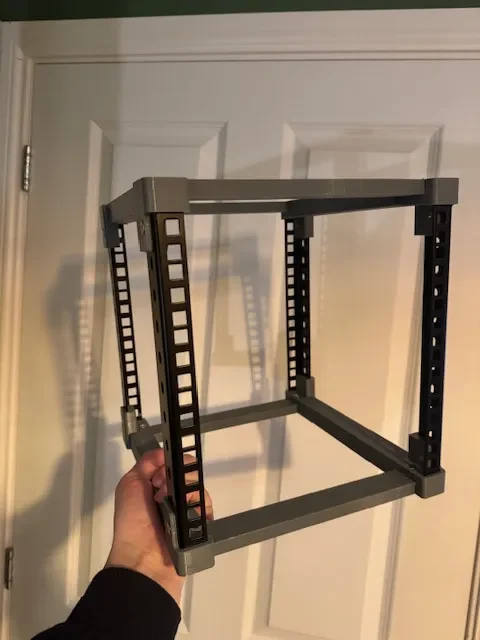

10-дюймовая серверная стойка для домашней автоматизации и сети
Недавно я узнал о крошечных серверных стойках для домашних сетей и тому подобное, и мне показалось, что это звучит интересно, поскольку у меня по дому разбросаны различные Pi и NUC. Кажется, это отличный способ разместить все это оборудование.
Посмотрев модели, я решил создать свою собственную, используя Fusion 360, с намерением сделать ее прочной, и теперь, когда она готова, возможно, при необходимости расширить ее позже.
Поскольку я еще не заполнил стойку, я хотел поделиться, но обновлю, когда будут созданы другие модели.
Печатал в PETG, с соплом 0,4 для углов и все остальное с соплом 0,6, с высотой слоя 0,4. Это было сделано для скорости и жесткости.
Строить;

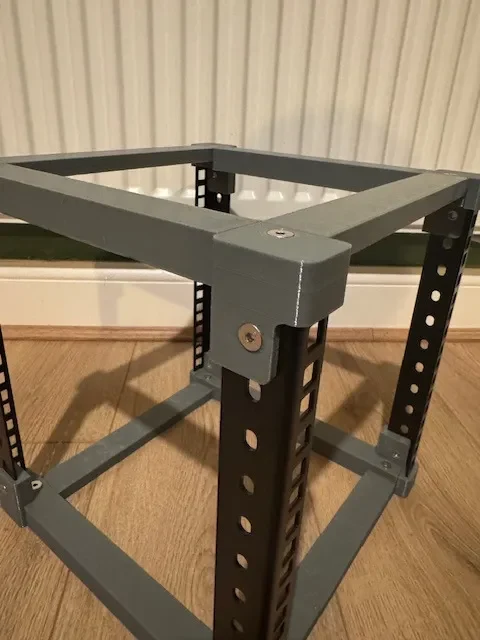

Верхняя и нижняя части немного различаются, что становится очевидным, если посмотреть, где расположены болты с потайной головкой.

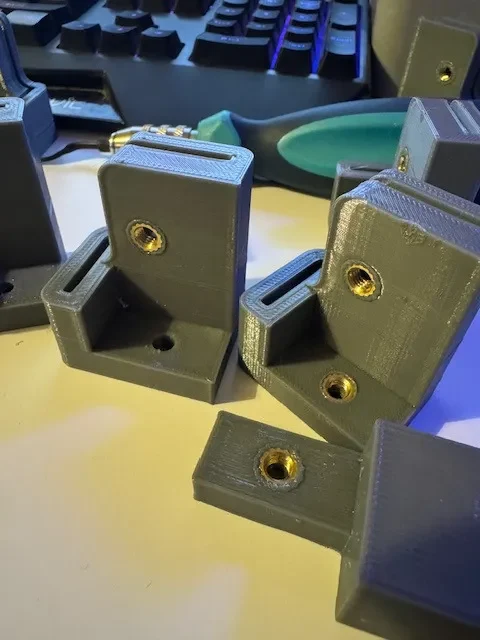

В нижней части термовставки входят в угловые кронштейны.
В верхней части термовставки входят в левую/правую распорки, так как болты выходят сверху.
Принты;
Вам понадобится следующее: угловые скобы (оригинальные или V2), передние/задние верхние/ни��ние распорки и боковые распорки.
Угловые кронштейны
2x нижний левый
2x нижний правый
2x Верхний правый
2x вверху слева
Угловые кронштейны V2 — если требуется больший зазор для закладных гаек
2x нижний левыйV2
2x нижний правыйV2
2x TopRightV2
2x Верхний ЛевыйV2
Передние/задние верхние/нижние брекеты
4 передних и задних распорки V2
Боковые скобки
1x верхняя левая скобка
1x верхняя правая скобка
1x нижняя левая скобка
1x нижняя правая скобка
Аппаратное обеспечение;
8 болтов M5 20 мм с потайной головкой
8 болтов M5 12 мм с потайной головкой — используются для крепления углов и направляющих.
16 латунных вставок M5 — я использовал вставки длиной 4 мм.
4x 6u рельс — Adam Hall 6HE — ссылка ниже
Рельсы, которые я использовал, были куплены здесь (без привязки)
https://www.amazon.co.uk/dp/B00LFSC2BG?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
