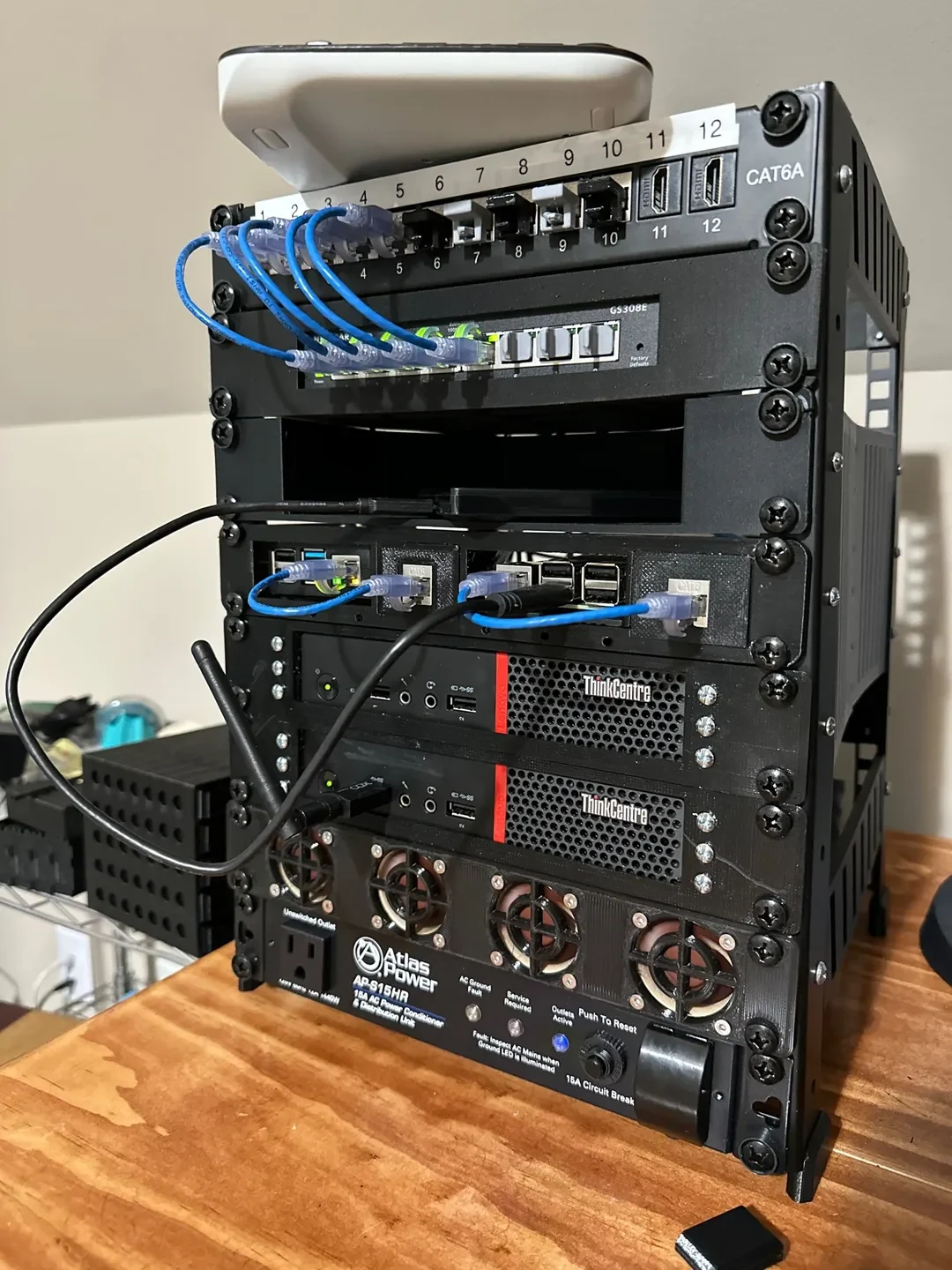

10-дюймовый проект домашнего сервера......

Я видел кучу 10-дюймовых серверных стоек, когда хотел начать работу с HomeLab, чтобы повозиться. Все было построено на ender 3v2, поэтому некоторые детали пришлось печатать отдельно под углом, чтобы соответствовать размеру кровати. Я использовал увертюру PLA

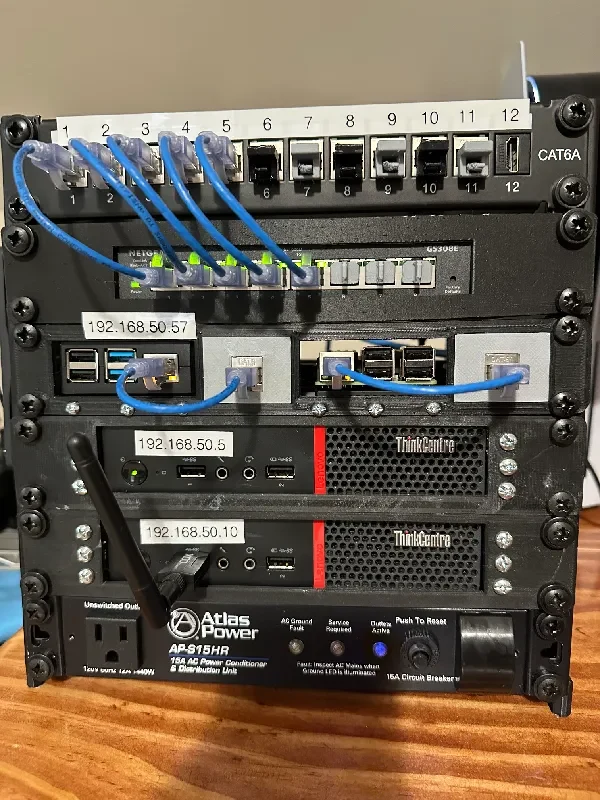

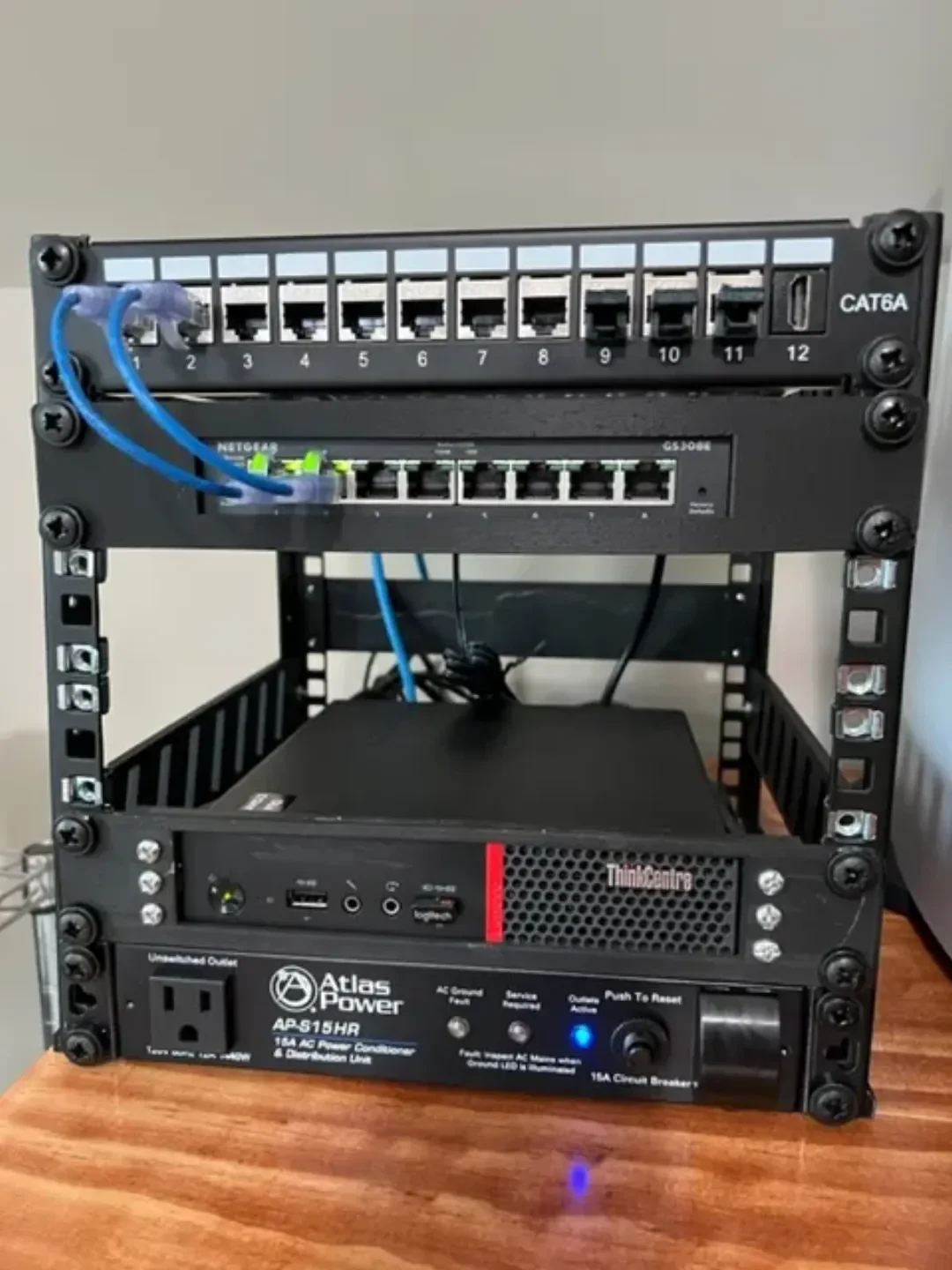

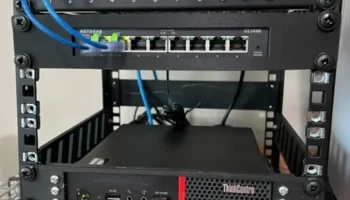

Для печати полку Lenovo thinkcenter пришлось разделить, поэтому я включил оба файла (сплошной и отдельный для передней панели из-за ограничений по размеру).

все остальное было дизайном и печатью, пока я работал, с дизайном все действительно здорово, поэтому полки вообще не провисают (то есть слишком спроектированы и толще, чем нужно)

Как и все остальное, это работа, которая продолжается вечно, и я многому научился на этом пути, буду продолжать возиться с ней и позволять ей расти.

пожалуйста, оставьте любой отзыв, это очень ценно

Направляющие были получены от Penn Elcom Penn Elcom 6U Полоса для стойки с кв��дратными отверстиями 2 мм/0,08 дюйма R0863/2MM-06 PennElcomOnline.com

Я использовал стандартные конусные гайки для передней части, но затем они закончились, поэтому я сделал свою собственную версию и использовал крепежные винты для задней части. 8 x ½, которая ввинчивается прямо в крепление

Немного вдохновения от Мариуса Баха, проект 10-дюймовой стойкиthingiverse link от mariusbach — Thingiverse

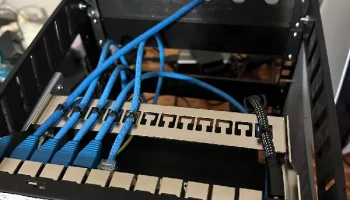

Ethernet-разъемы MajorOCD Ethernet-разъемы MajorOCD | Скачать бесплатно STL-модель | Printables.com

Обновления

10.12.22 -

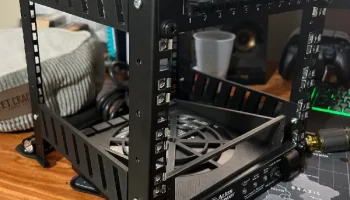

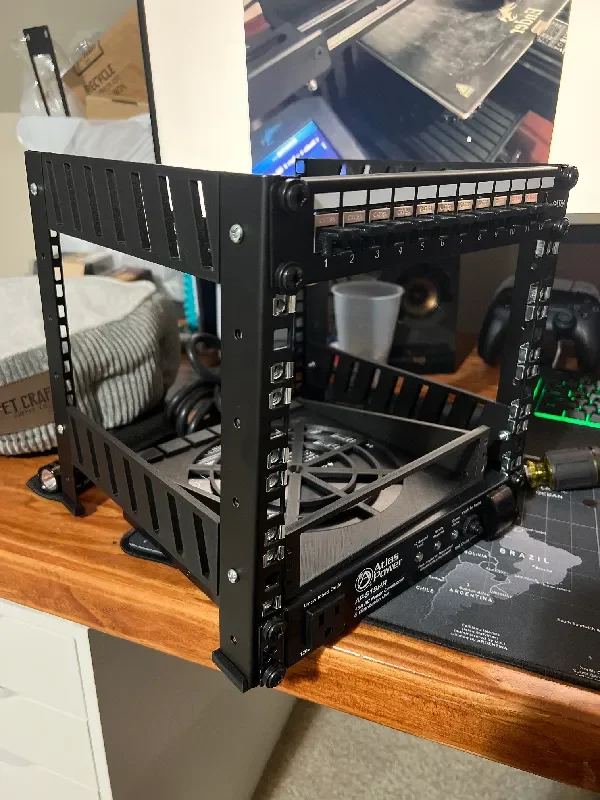

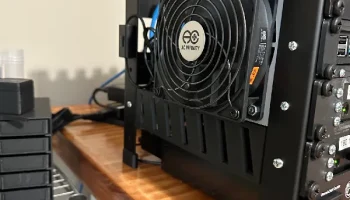

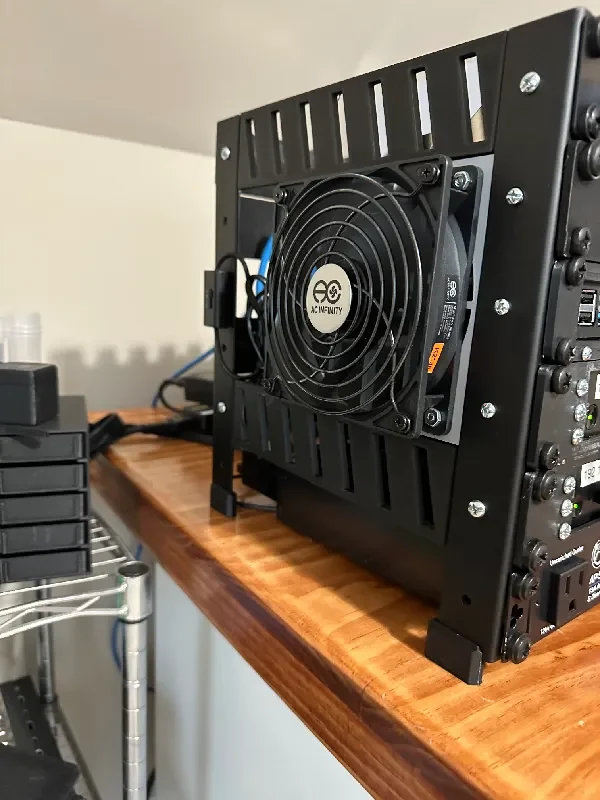

Добавлено боковое крепление для 120-мм вентилятора AC Infinity S3-P.

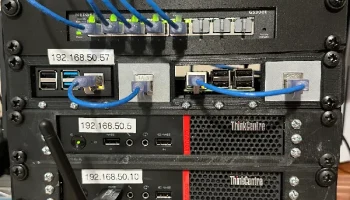

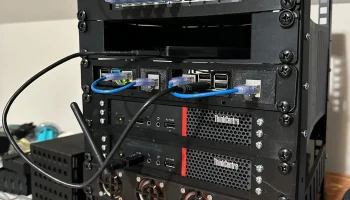

Добавлена полка для Пи.
Добавлен краеугольный камень полки Пи.

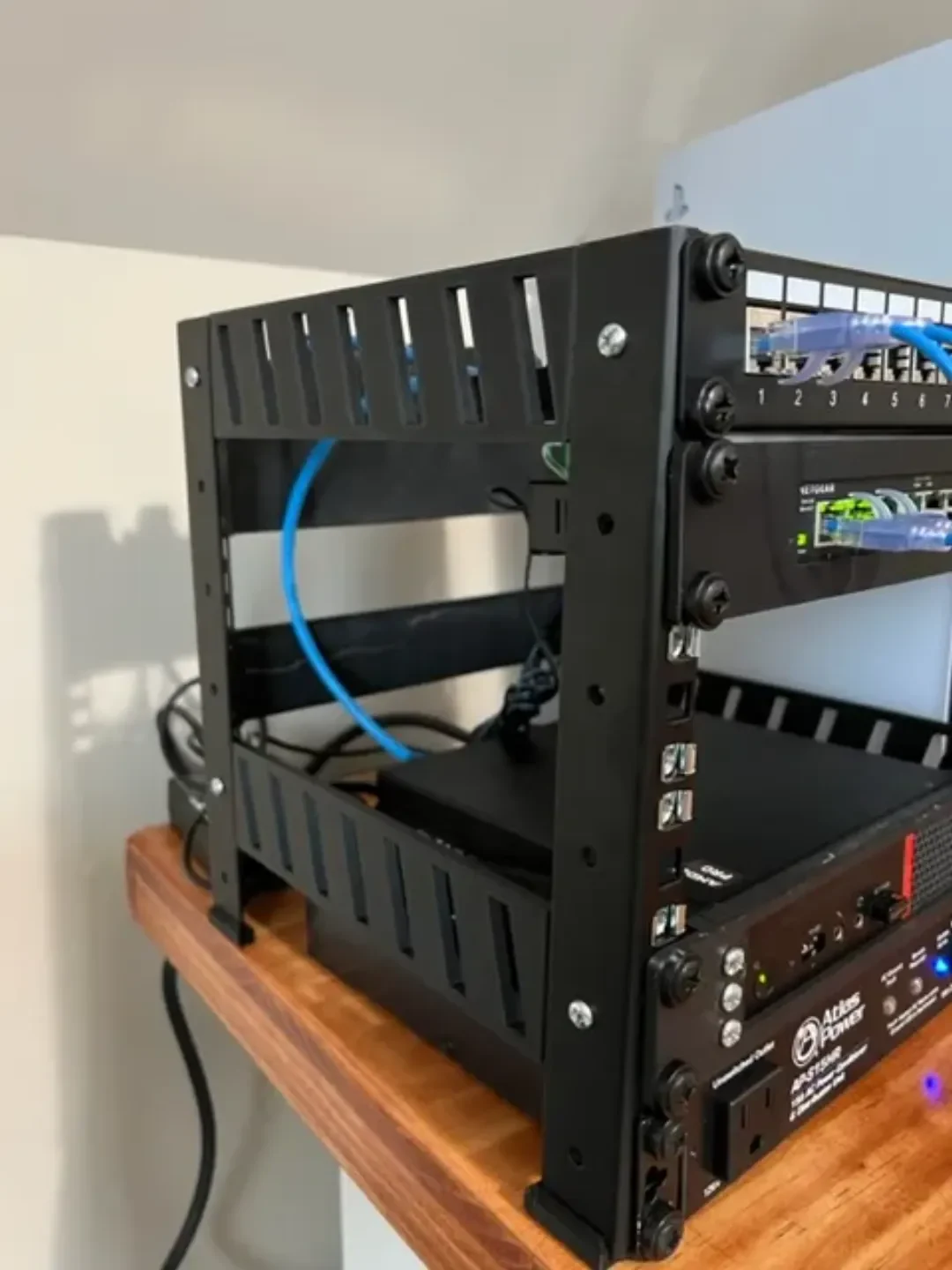

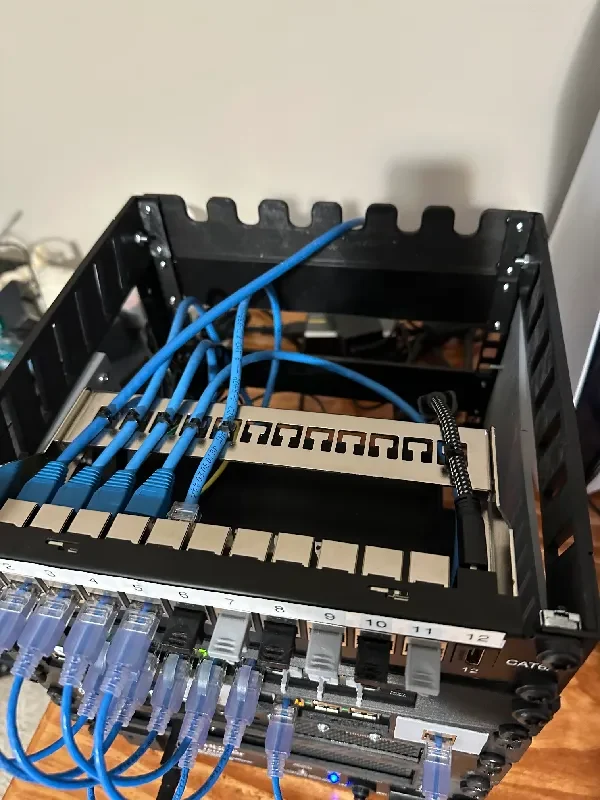

Добавлена задняя панель с отверстиями для кабелей.
добавлено больше фотографий конечного продукта и процесса сборки

13.12.22-

1.Добавлены файлы .Step для использования в fusion 360.

01.02.23

Добавлено крепление для вентилятора (4 шт. Noctua 40 мм).
Добавлен воздушный дефлектор (полный прототип для увеличения воздушного потока, крепится на PDU с помощью двусторонней ленты).

04.07.23

Загрузил направляющую для стойки высотой 5U для всех, у кого нет направляющих.
