Минималистское настенное крепление для электрической зубной щетки Braun Oral-B Braun

Каждая модель, которую я нашел для скрытия кабеля настенного зарядного устройства для зубной щетки Braun / Oral-B, была для меня недостаточно хорошей/отполированной/идеальной/минимальной, поэтому я разработал ее и надеюсь, что она вам тоже понравится.

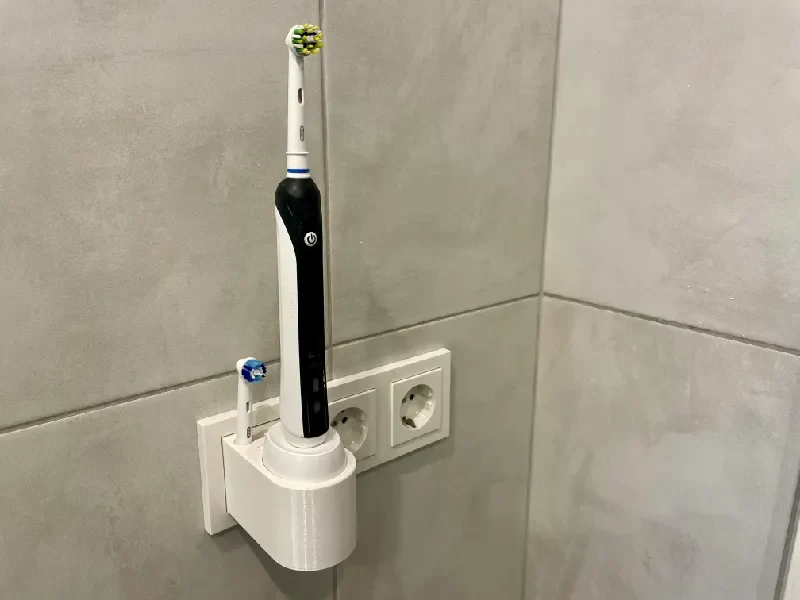

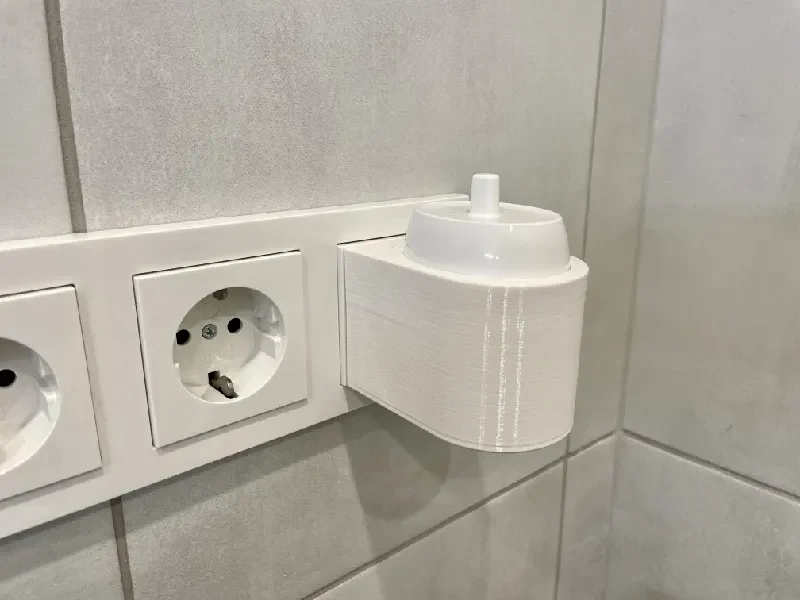

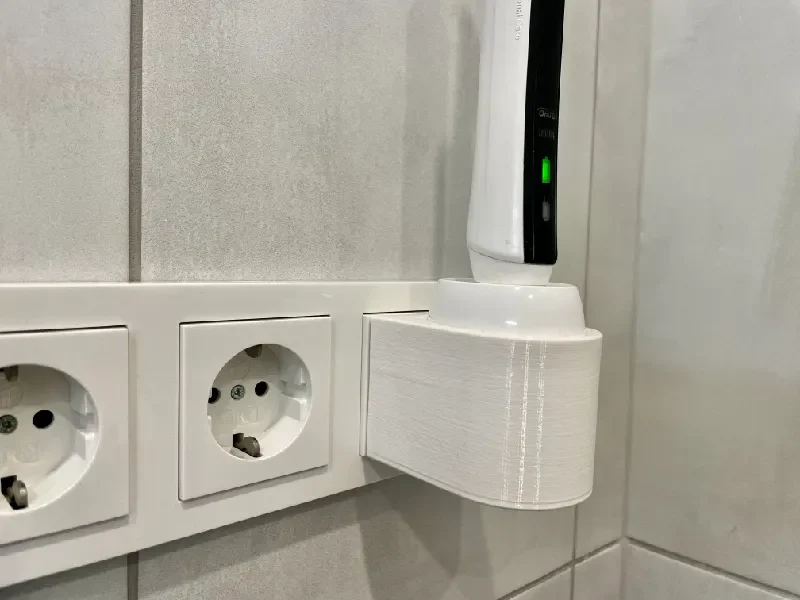

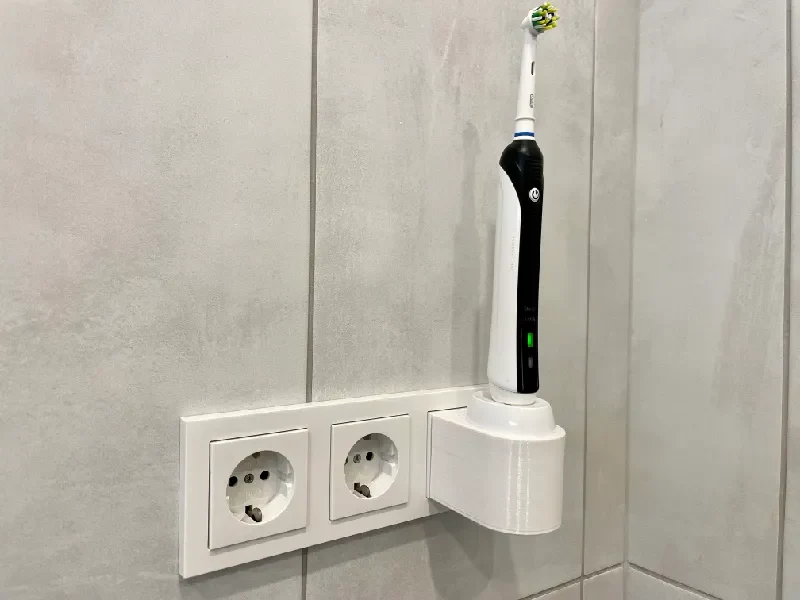

Конструкция основана на немецкой системе розеток диаметром 55 мм, поэтому она идеально подходит для большинства розеток. У меня есть розетки Gira System 55 E2, и, как вы можете видеть на фотографиях, это крепление хорошо вписывается.

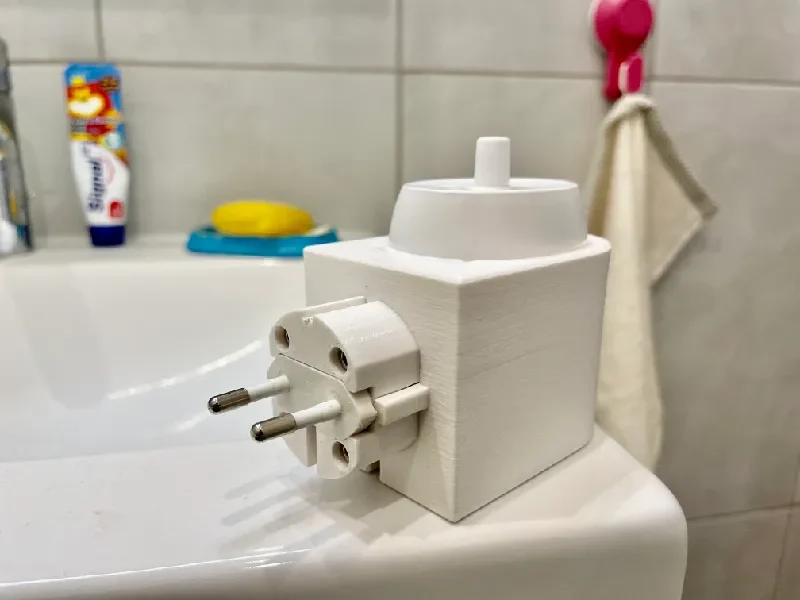

Одной из интересных особенностей является вилка: она преобразует вилку зарядного устройства типа C IEC в форм-фактор типа E/F, который хорошо вставляется в розетку и стабилизирует крепление.

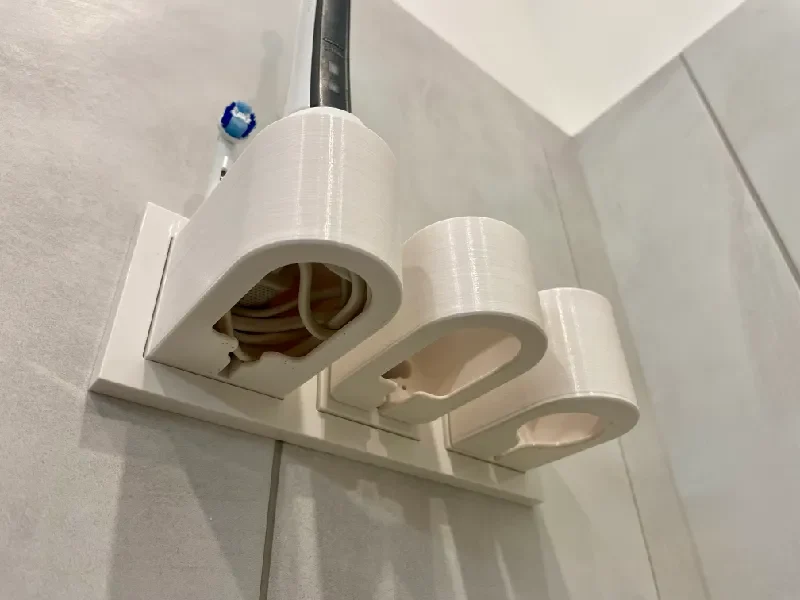

Еще одна особенность заключается в том, что вам не нужно ничего разбирать, чтобы установить его в зарядное устройство. Просто проведите вилку через верхнюю часть и поместите ее внутрь заглушки. Внизу имеется отверстие, куда можно вывести кабель. Остальной кабель можно спрятать в брюхе этого зверя :)

Обновление 2023.02.23.

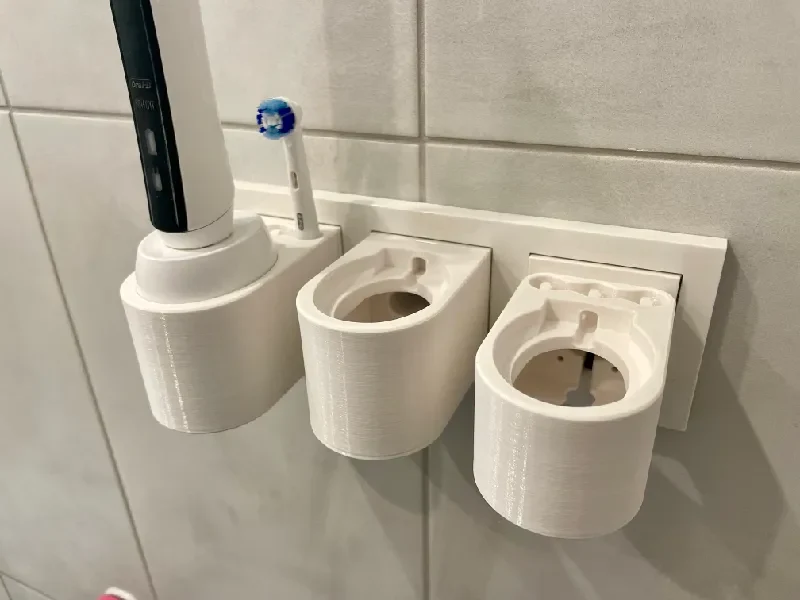

Я закончил модель с прорезями для держателей запасных щеток. Я также сделал немного более короткие версии для тех, у кого нет стандартной розетки System 55. Дизайн аналогичен, но короче, внутри достаточно места для хранения кабелей даже в более коротком варианте. Кроме того, поскольку эта версия не должна соответствовать выкройке 55x55 на обратной стороне, на обратной стороне есть скругления, что делает ее немного красивее :)

Итак, 4 версии:

Подставка для зубной щетки Braun — System 55: квадратная задняя часть, без дополнительных держателей

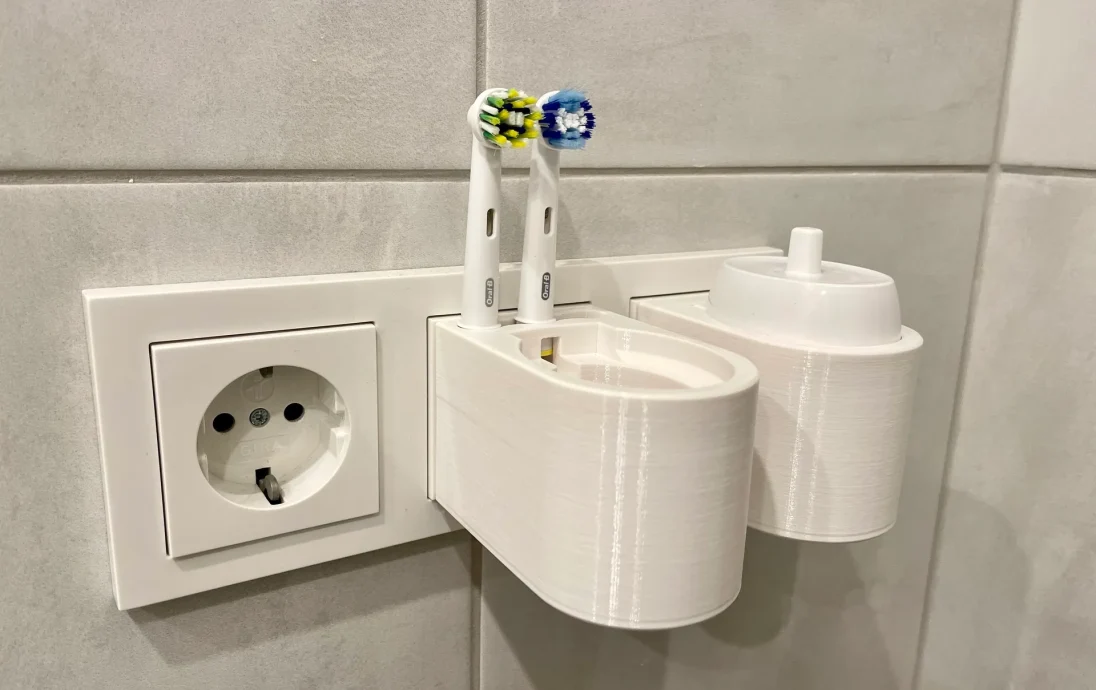

Основание для зубной щетки Braun с держателем для щетки — Система 55: квадратная задняя часть, с дополнительными держателями
Подставка для зубной щетки Braun — короткая: меньшая высота, закругленные углы, без дополнительных держателей.
Подставка для зубной щетки Braun с держателем для щеток — короткая: меньшая высота, закругленные углы, с дополнительными держателями

Пасхальное яйцо: версии с дополнительными держателями даже имеют дополнительный держатель внизу :)

Обновление 2023.02.22.

Версия в стадии разработки: с держателем для 3 дополнительных кистей. Я планирую обновить эту модель через несколько дней, когда у меня будет возможность опробовать новую версию.

Печать и сборка

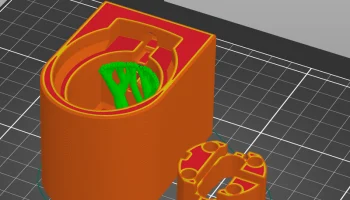

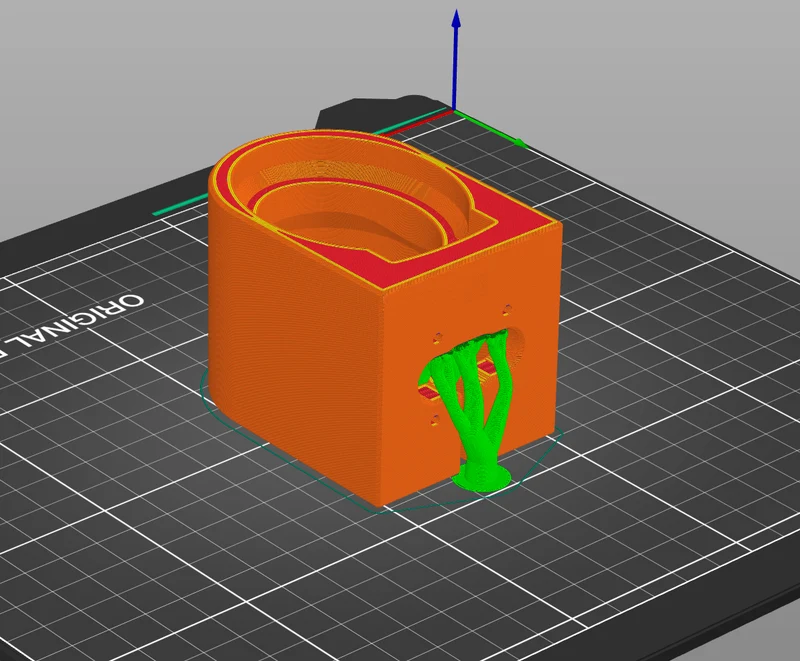

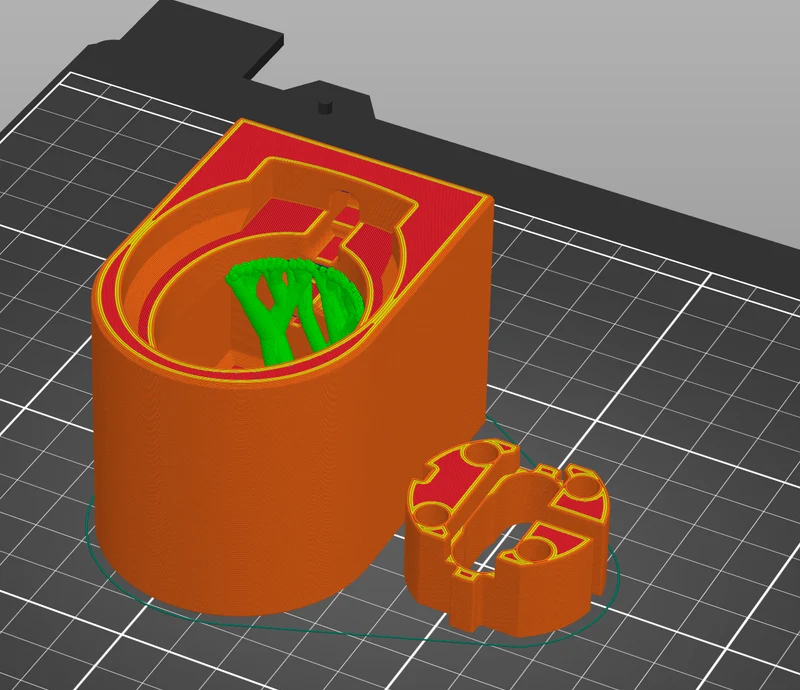

Детали должны быть напечатаны из PETG или ABS. Я включил изображение ориентации детали и выборочную поддержку, чтобы облегчить вашу печать. Использование органической структуры поддержки с новым PrusaSlicer 2.6 позволяет сэкономить много нити и легко извлекать поддержку. Используйте 3 периметра и заполнение 15-20%. Будьте осторожны, так как вилка имеет очень тонкие детали, но если вы прикрепите ее к основанию с помощью винтов, она никогда не сломается.

Для крепления заглушки к базовому корпусу необходимы дополнительные 4 винта с головкой под торцевой ключ M3x16 (SHCS).
