Шарнирное крепление камеры Raspberry Pi для Prusa MK3 и M...

ВАЖНОЕ ПРИМЕЧАНИЕ. Пластиковые винты, напечатанные на 3D-принтере, сломаются. Из-за особенностей работы 3D-принтера и того, как винты обычно ориентируются во время печати, они очень слабые. Такие вещи, как печать из PETG, увеличение периметра и заполнение, сделают винты прочнее. Если вы печатаете винты при нормальных параметрах нарезки при 15%, ваши винты сломаются.

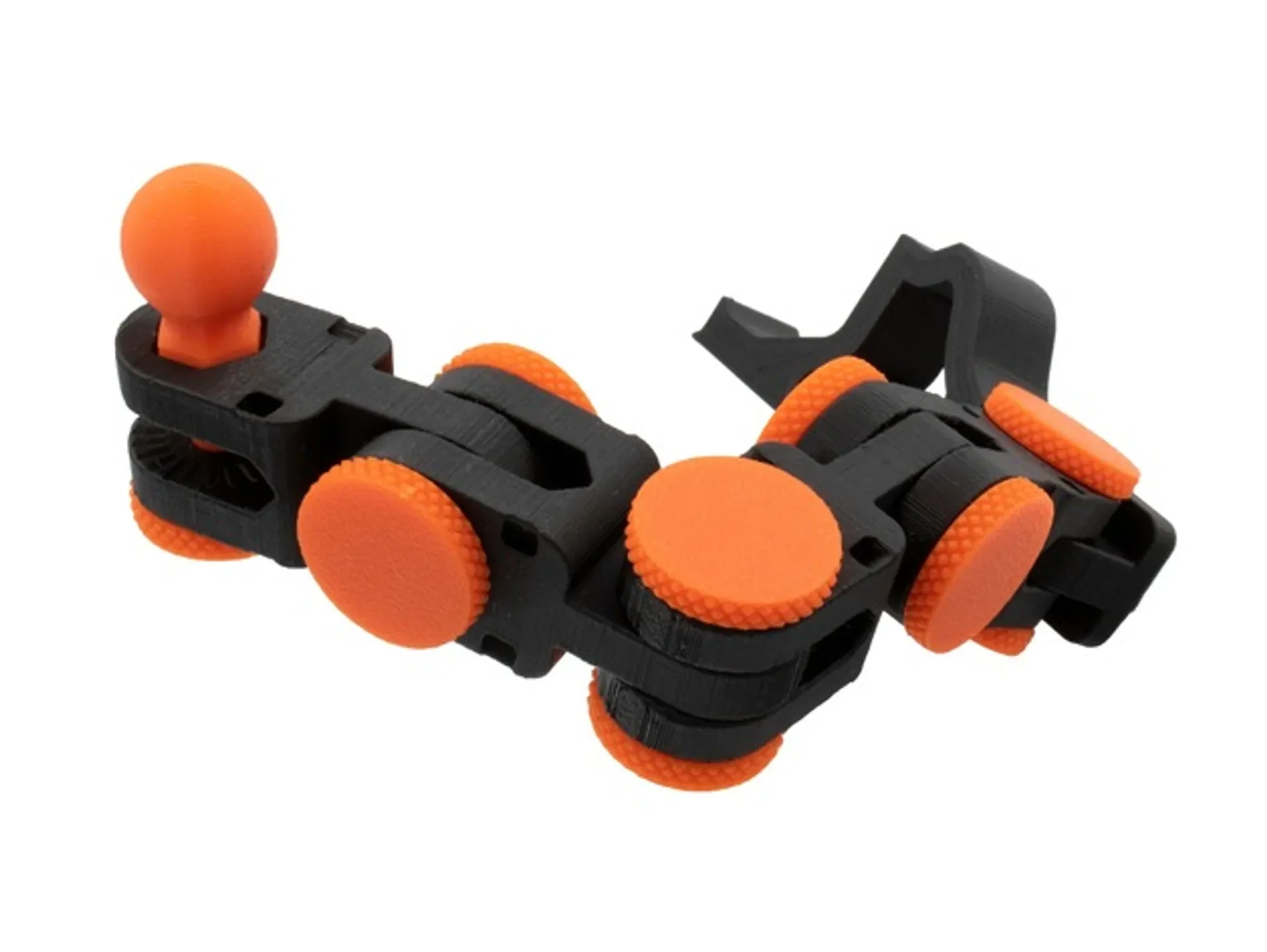

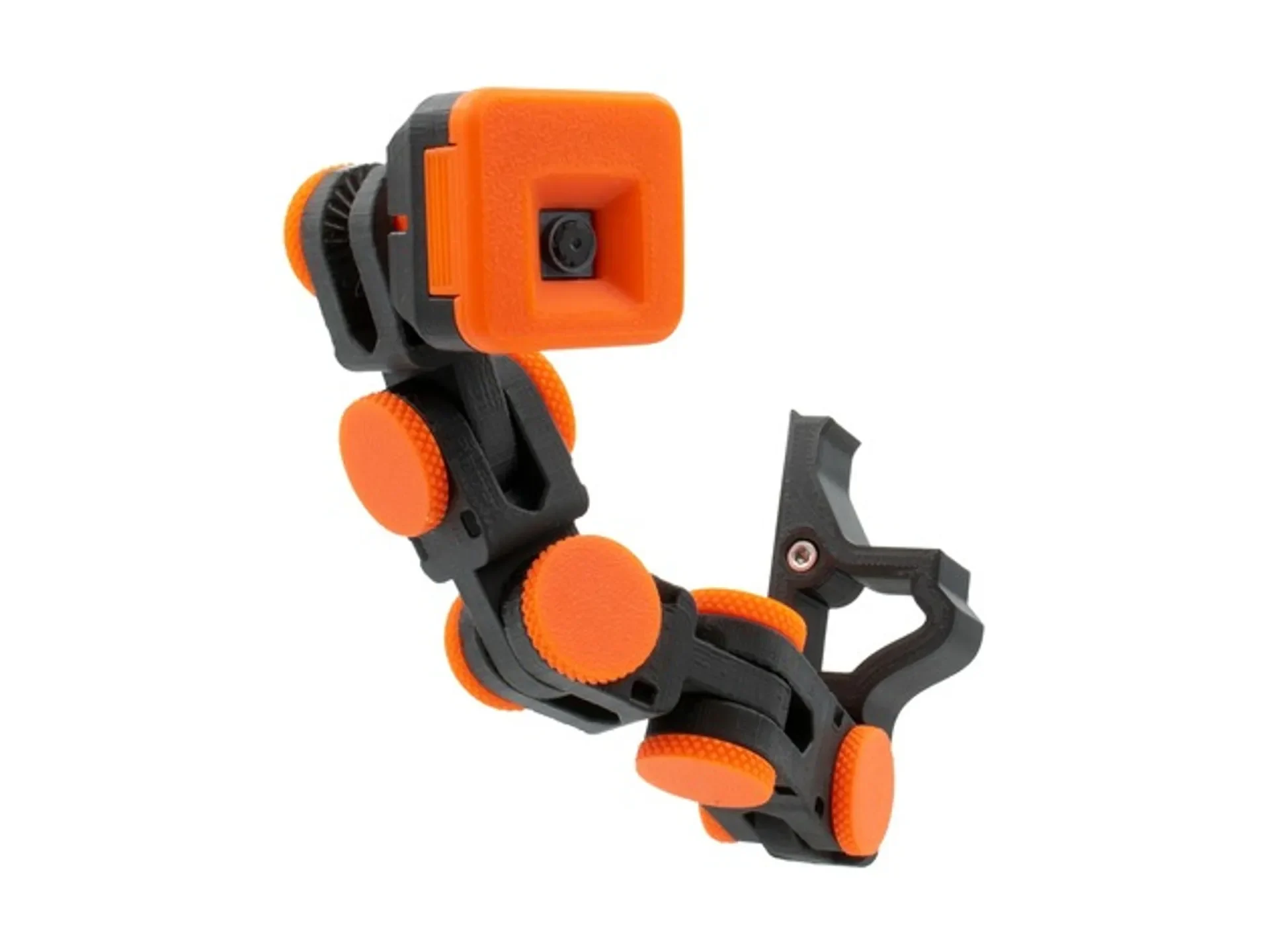

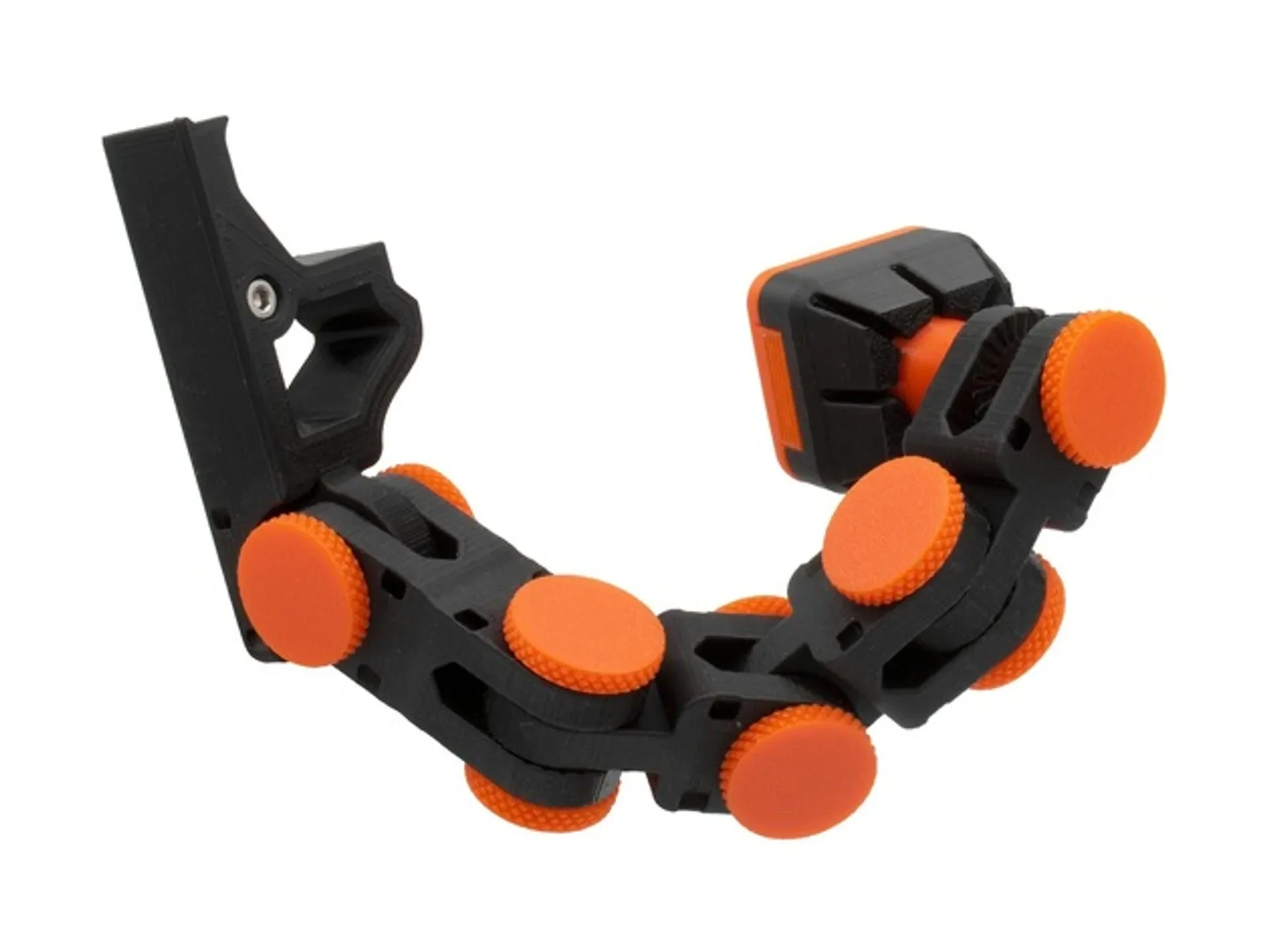

Я тот, кто постоянно перемещает кам��ру в зависимости от того, что я печатаю. Мне нужен был кронштейн для камеры, который можно было бы маневрировать, когда это необходимо, и оставаться зафиксированным, когда это не требуется. Эта шарнирная конструкция имеет 24 индекса на каждой точке соединения звеньев и гайку с накаткой, позволяющую легко зафиксировать ее.

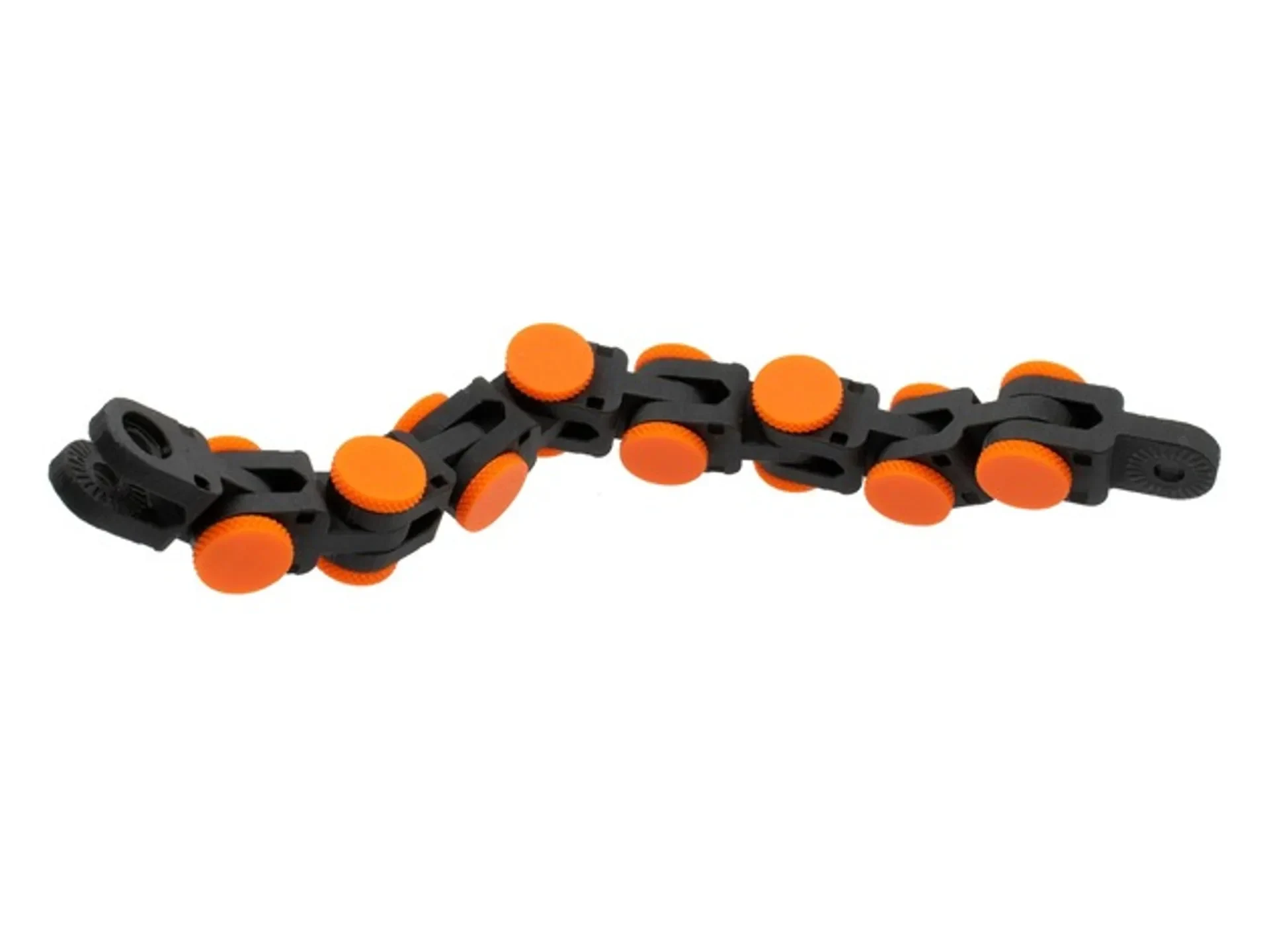

ССЫЛКИ. Существует 3 различных стиля ссылок, которые можно объединить в соответствии с вашими потребностями. Звенья скрепляются болтами с накаткой. На одной стороне звена имеется шестигранная выемка, куда входит гайка, в противоположную сторону — болт.

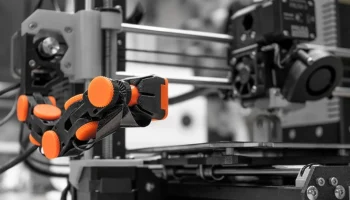

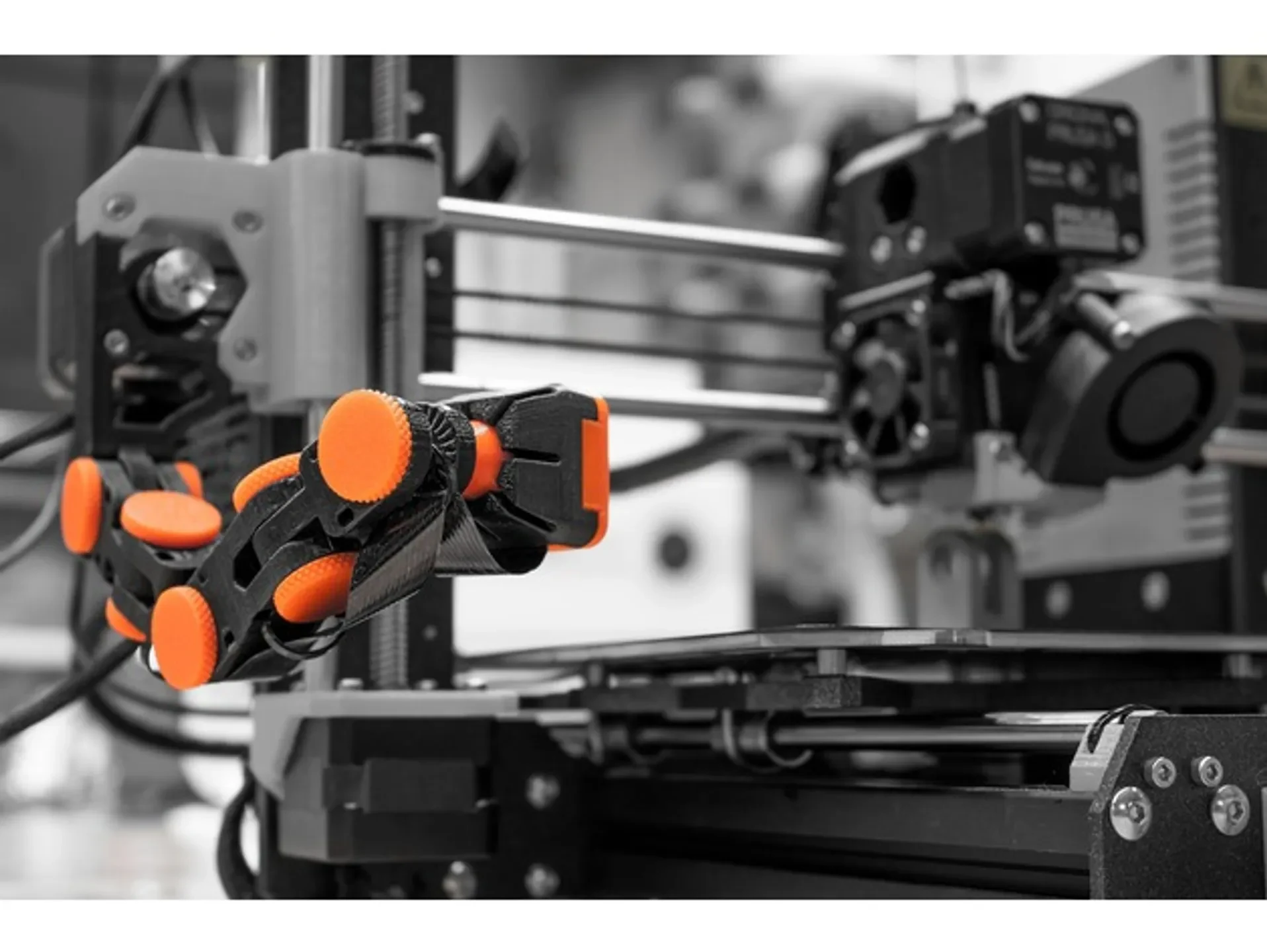

X-КРОНШТЕЙН: Кронштейн, на котором крепятся звенья X-степпера, подходит только в одном направлении. Для его установки требуется винт M3x18 мм. Если вы собрали свой MK3 и у вас все еще есть сумка с дополнительными деталями, одна из них там есть. Существует два разных стиля этой скобки в зависимости от того, как вы хотите, чтобы ваши ссылки адаптировались к ней.

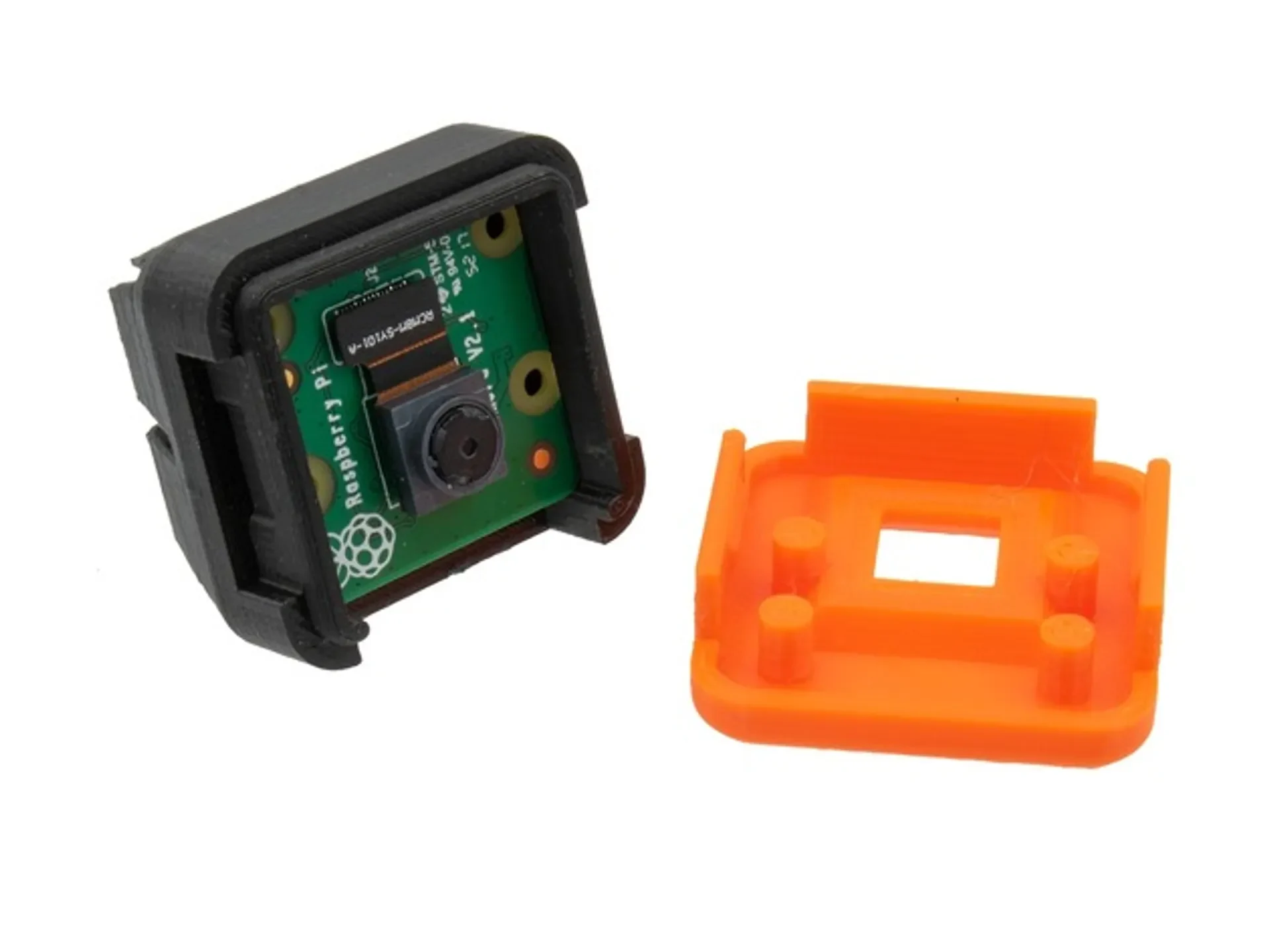

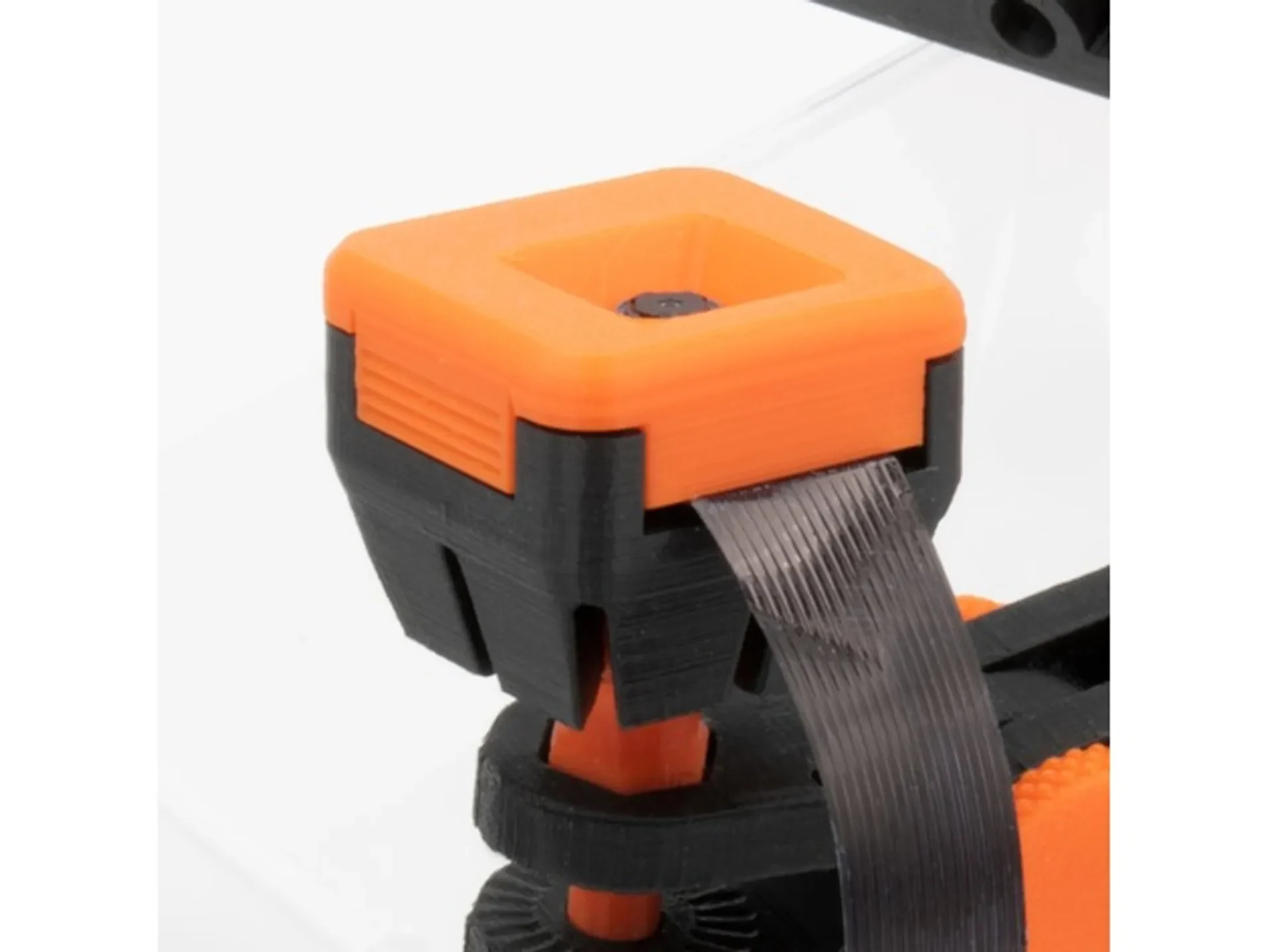

КОРПУС КАМЕРЫ: Довольно простой. Вставьте камеру, как показано на изображениях Thingiverse, и защелкните крышку. Обязательно сначала подсоедините ленточный кабель.

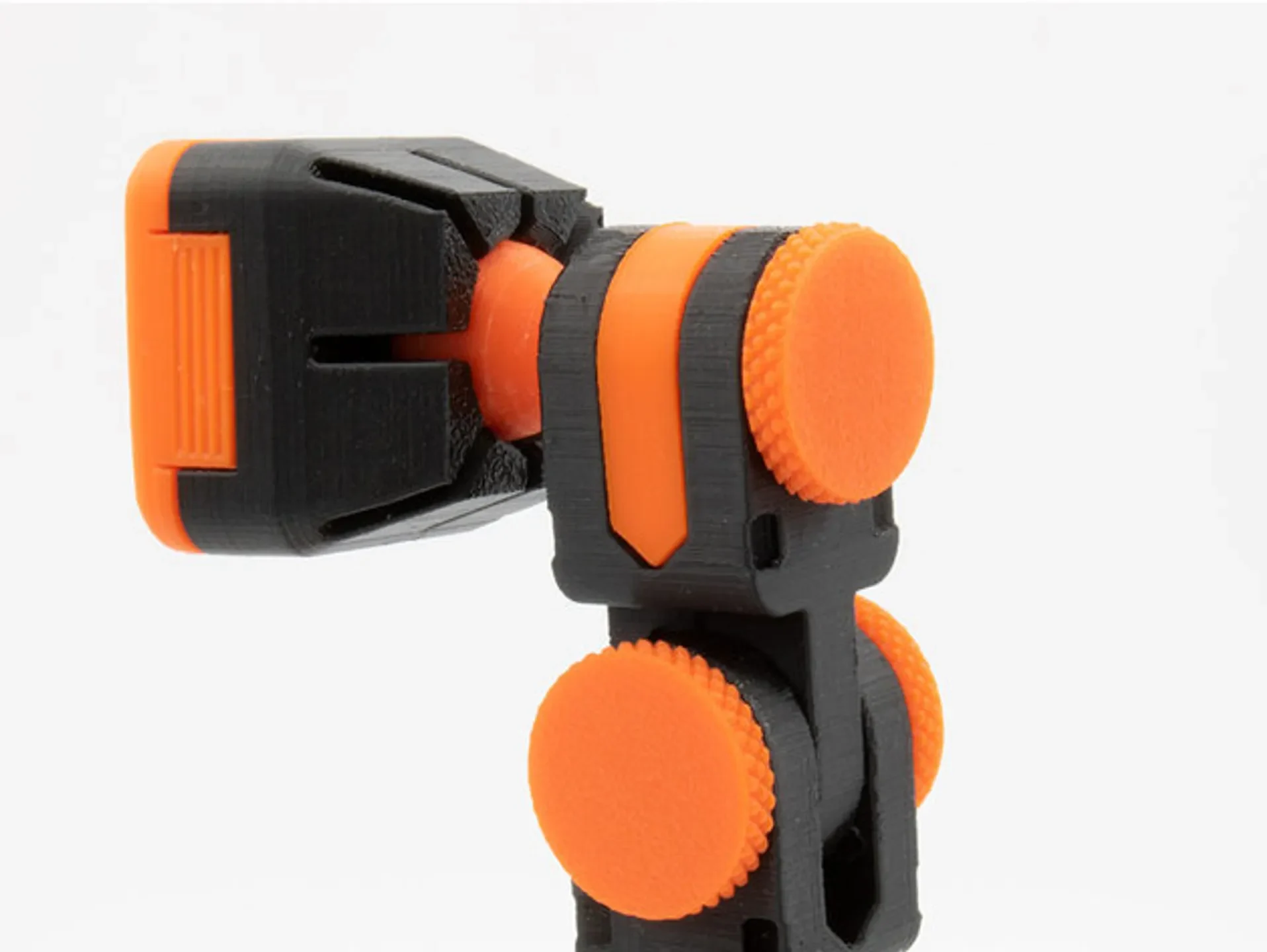

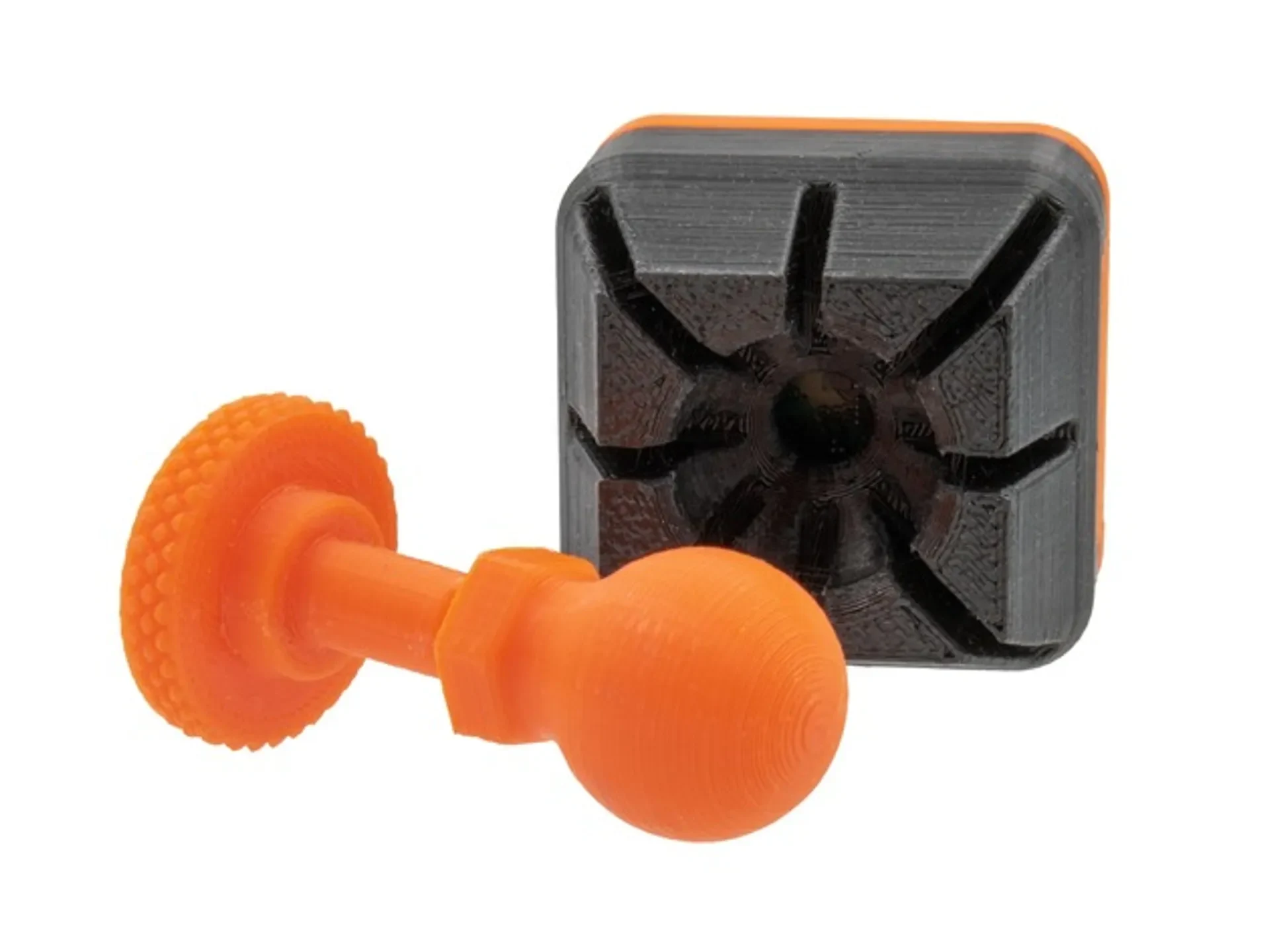

ШАР: Прикрепить шар к звеньям очень просто. Шарик входит в шестигранное углубление на звене, а болт с накаткой удерживает его на месте с другой стороны. Корпус камеры должен защелкнуться прямо на мяче с минимальным усилием.

РАЗЪЕМЫ ДЛЯ КАБЕЛЬНОЙ СТЯЖКИ: На каждом звене имеются прорези, через которые может проходить небольшая кабельная стяжка. Это позволяет легко прокладывать провода вдоль соединений.

КРЕПЛЕНИЕ 1/4-20: с помощью винта с головкой 1/4-20x3/4 дюйма. Это крепление можно использовать с любой веб-камерой с резьбой 1/4-20 (см. рисуно��).

GBLOCK: Это небольшая косметическая деталь, которая заполняет пробел в ссылке за вашей камерой.

PLA отлично подходит для всех деталей, включая крышку камеры и болты. Я использовал следующие материалы:

3D-герой Блэк: http://a.co/d/brsIe6H
AIO Robotics Orange: http://a.co/d/apSm903

**С тех пор этот проект превратился в нечто гораздо большее. У меня есть верстак с коробками, полными различных деталей, напечатанных на 3D-принтере, для адаптации этой конструкции к экструзии алюминия, основания для камер 1/4-20, крепления на рабочем столе и многое другое. Я действительно в восторге от этого. По мере того, как я буду дорабатывать другие адаптеры для этого шарнирного кронштейна, я буду публиковать их как ремиксы.

Обновление от 24.09.2018: Добавлен переходн��к для других веб-камер с резьбой 1/4-20 снизу. Доступно здесь.

Обновление от 27.09.2018: Убедитесь, что вы используете как минимум 3 периметра болтов. (Спасибо 8bitbuddha)

Обновление от 27.09.2018: для индексов требуется толщина слоя 0,2 мм или меньше (спасибо, Ainuke).

Обновление от 29.09.2018: Загружен кронштейн MK2 «xAxisBracket_MK2.STL» (работа подтверждена phamwich)

Обновление от 30.09.2018: Загружен кронштейн «Женский» MK2 «xAxisBracket_F_MK2.STL» (работа подтверждена phamwich)

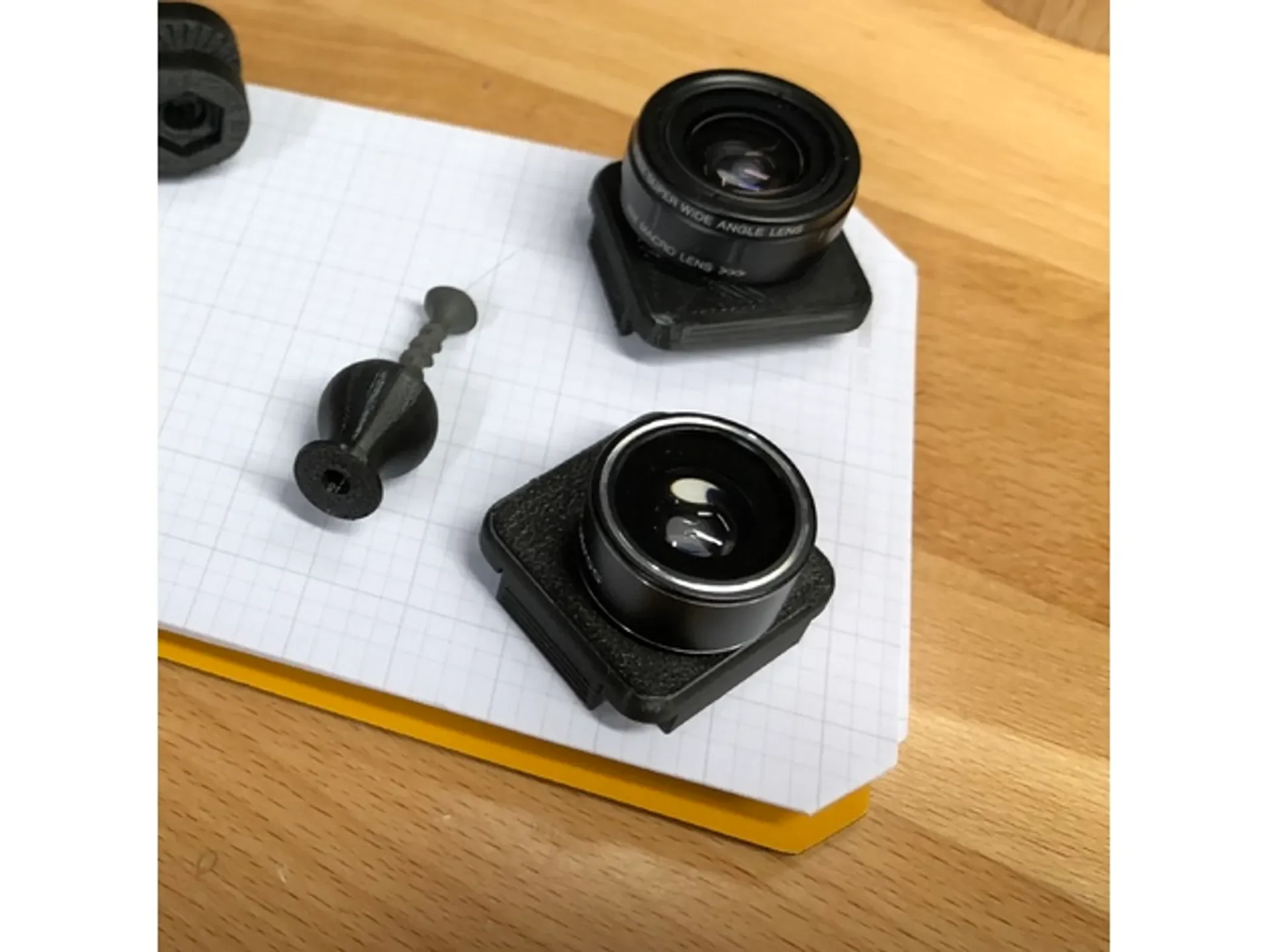

Обновление от 08.10.2018: Похоже, первоначально купленный мной комплект объективов для камеры (TODI 9 в 1) больше не доступен на Amazon. Этот выглядит идентично: http://a.co/d/gEYFICh

Обновление от 04.11.2018: загружено экструзионное крепление 2020 г.

Обновление от 02.12.2018: загружены файлы STEP для крышек камер, задней панели камеры, соединения M-F и шаговых кронштейнов X.

Обновление от 05.12.2018: Загружен файл «mmLink.stl», который представляет собой ссылку между мужчинами.

Обновление от 07.02.2019: добавлено крепление 202 Extrusion с прорезью для прохождения шлейфа. Имя файла: 2020_std_ribbonSlot.STL

Распечатать инструкции

Ссылки — единственные части, которым нужна поддержка. Никакие опоры не нужны, если вы используете файлы STL ссылок, в которые встроены опоры. Если вы используете STL без опор, вам, вероятно, придется добавить некоторые поддержки.
