Необработанные компоненты крепления Gopro для проектирова...

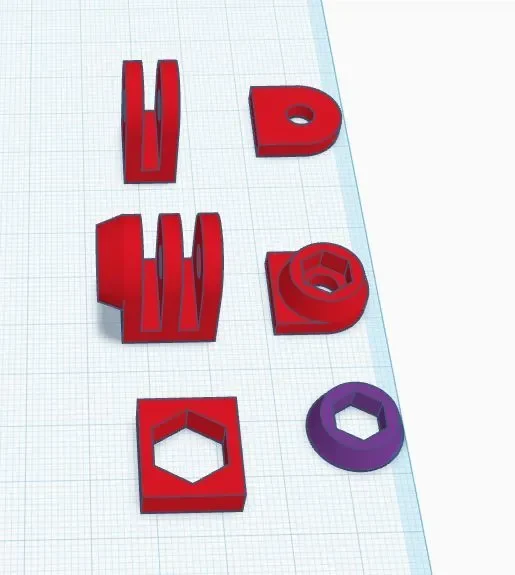

На самом деле они не предназначены для печати в исходном виде, но здесь я делюсь необработанными компонентами, которые я сделал для разработки индивидуальных креплений для GoPro. Я сделал эти детали в Tinkercad и использую их в качестве деталей для разработки собственных креплений. Это избавит вас от необходимости отрезать детали от других существующих креплений, чтобы сделать свои собственные. Включено следующее:

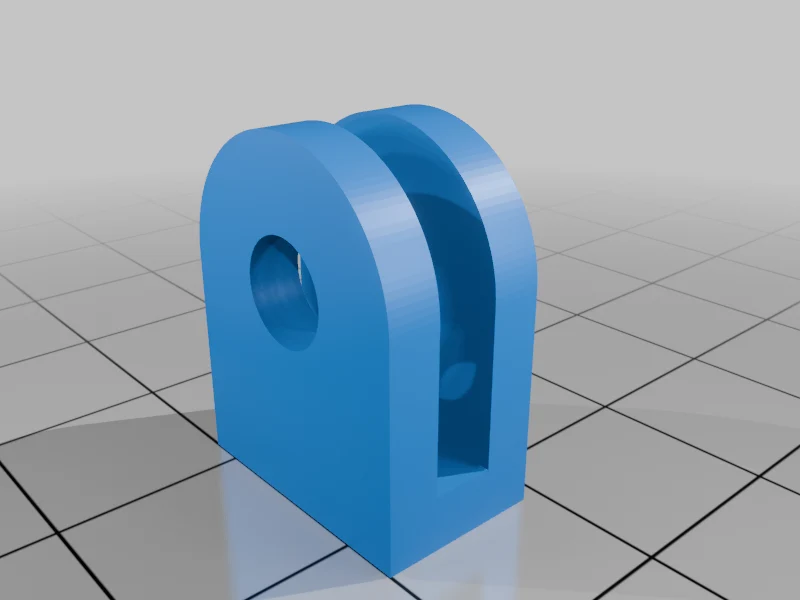

Монтажный элемент GoPro на 2 пальца: 2 пальца прикреплены к основанию толщиной 3 мм. Каждый палец имеет ширину 2,8 мм, а зазор между ними составляет 3,4 мм. Пальцы имеют отверстия для винта М4.

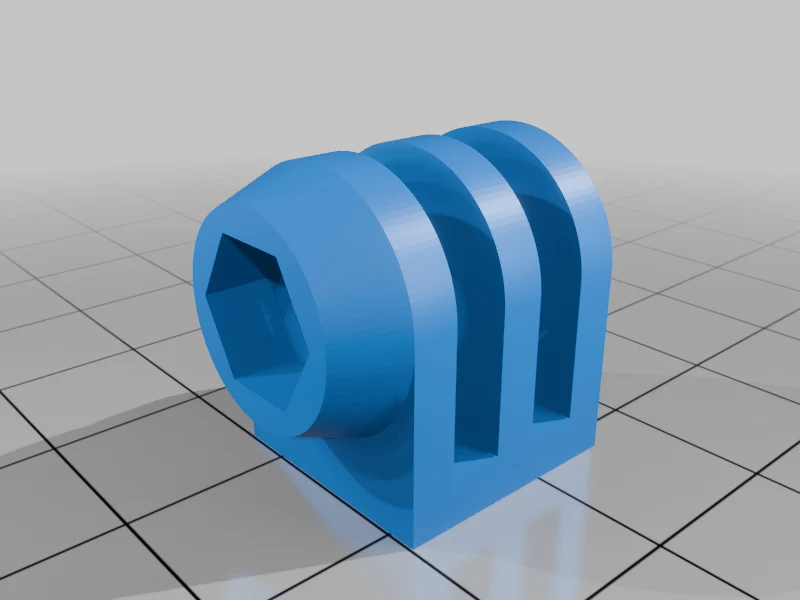

Монтажный элемент GoPro на 3 пальца: 3 пальца прикреплены к основанию толщиной 3 мм. Каждый палец имеет ширину 2,8 мм, а зазор между ними составляет 3,4 мм. Пальцы имеют отверстия для винта М4. ��а одной стороне имеется отверстие для крепления гайки М4.

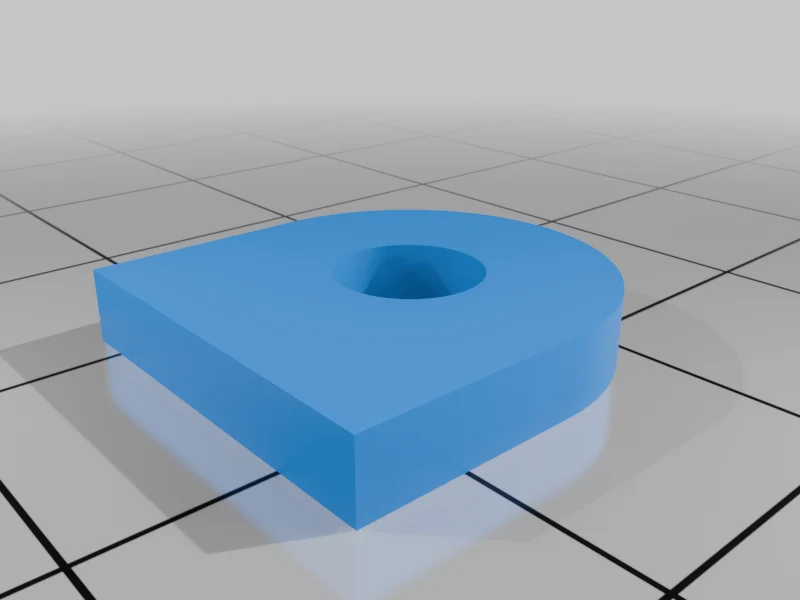

Один палец толщиной 2,8 мм с отверстием для крепежного винта. Ни основания, ни крепления внизу нет. нижняя часть должна сесть на точку крепления.

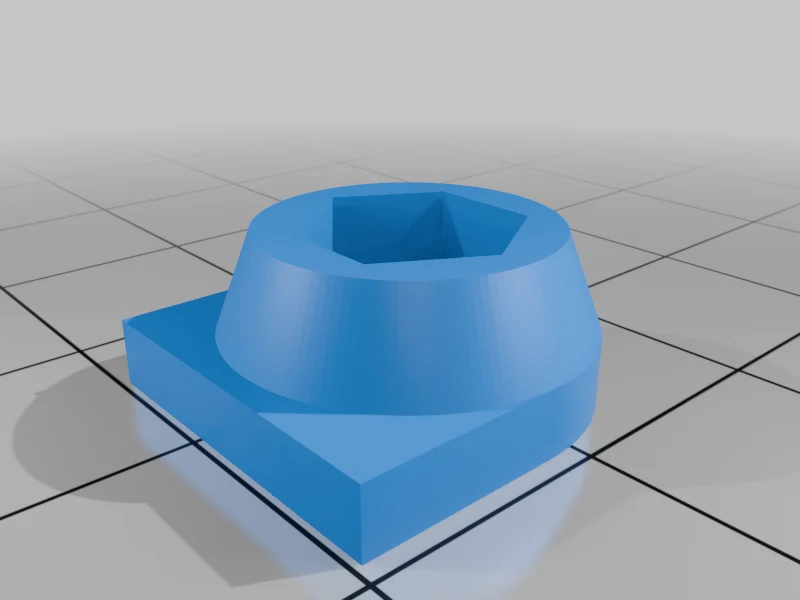

Один палец толщиной 2,8 мм с отверстием для крепежного винта и отверстием для гайки М4. Ни основания, ни крепления внизу нет. нижняя часть должна сесть на точку крепления.

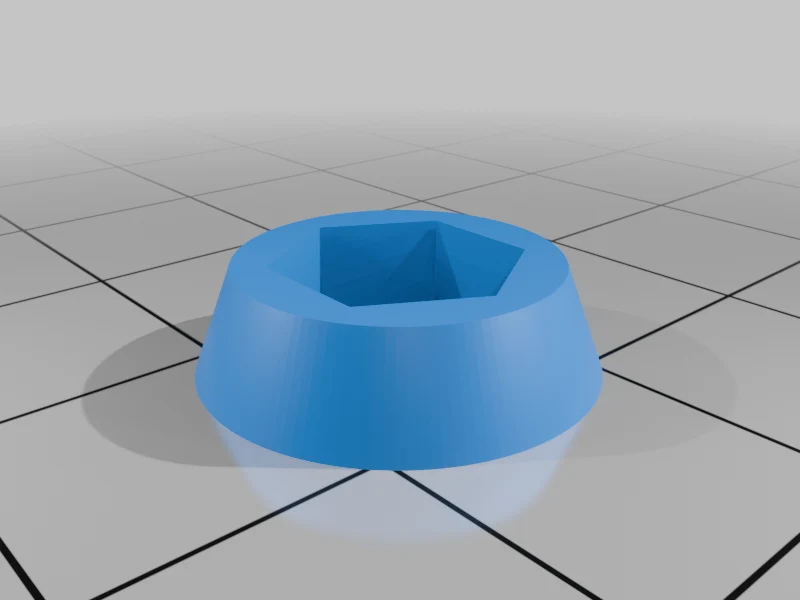

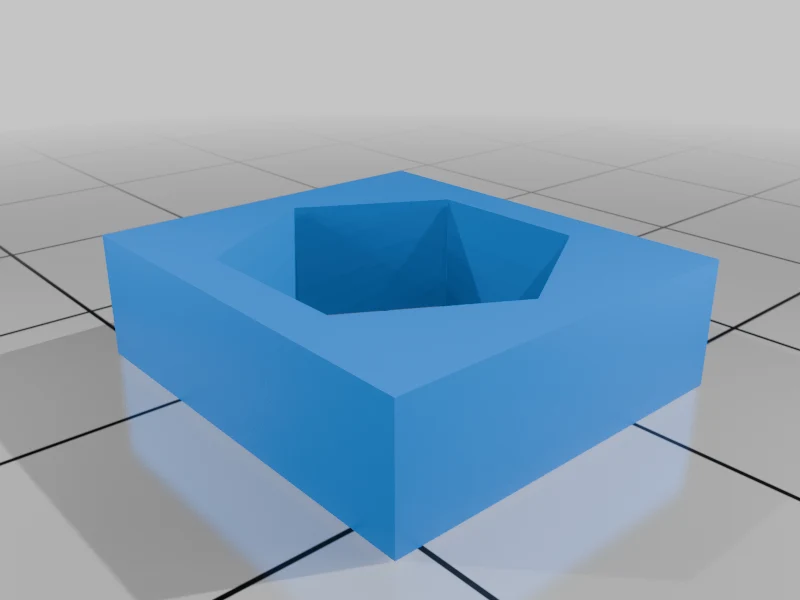

Крепление для круглой гайки M4 с опорой для винта GoPro M4.
Гайка 1/4-20 с опорой для крепления на штатив.

Мне не нужно, чтобы меня хвалили. Надеемся, это упростит вам процесс проектирования при изготовлении креплений для Gopro.

Категория: Камера
