Крепление D4R-II для мультикоптера

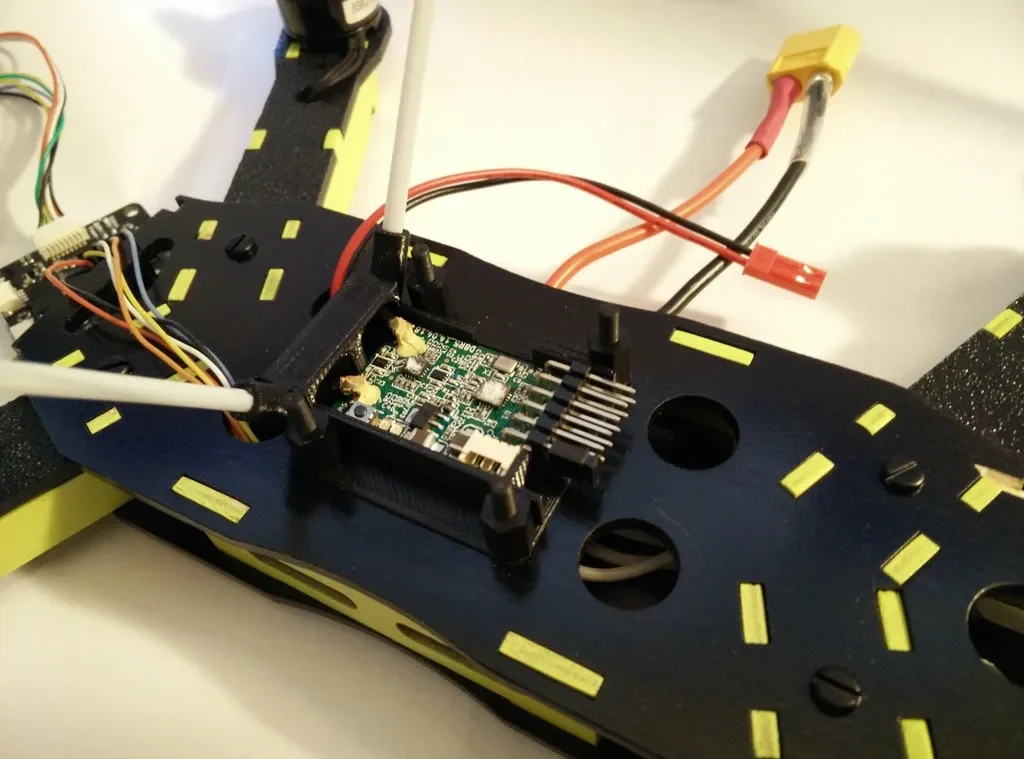

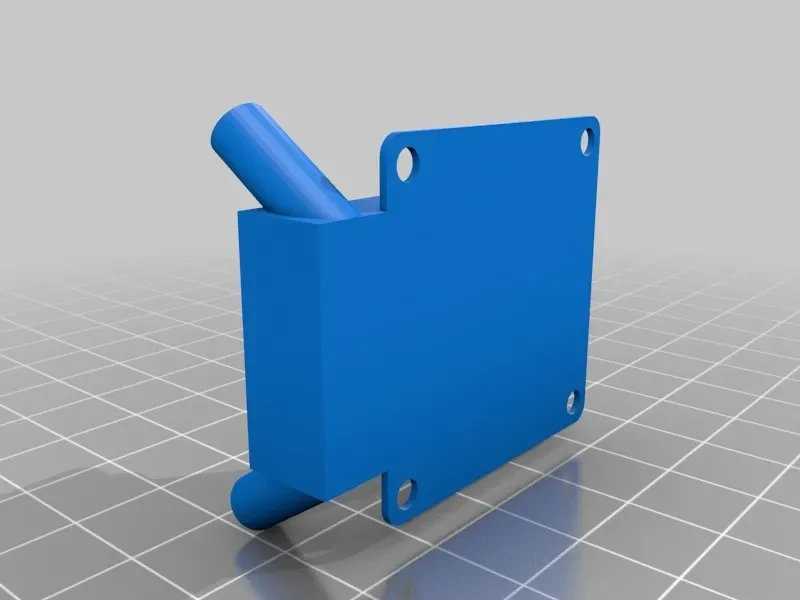

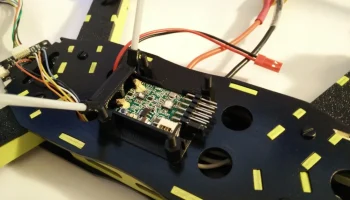

Специальное крепление для размещения приемника FrSky D4R-II в блоке платы управления полетом. Размер соответствует платам управления полетом 36x36 мм (монтаж 30,5 мм), хорошо вписывается в стопку с проставкой 8 мм и платой управления полетом или другой платой сверху.

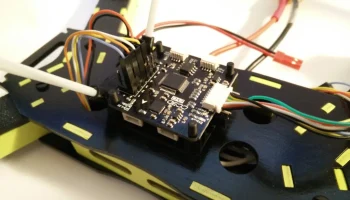

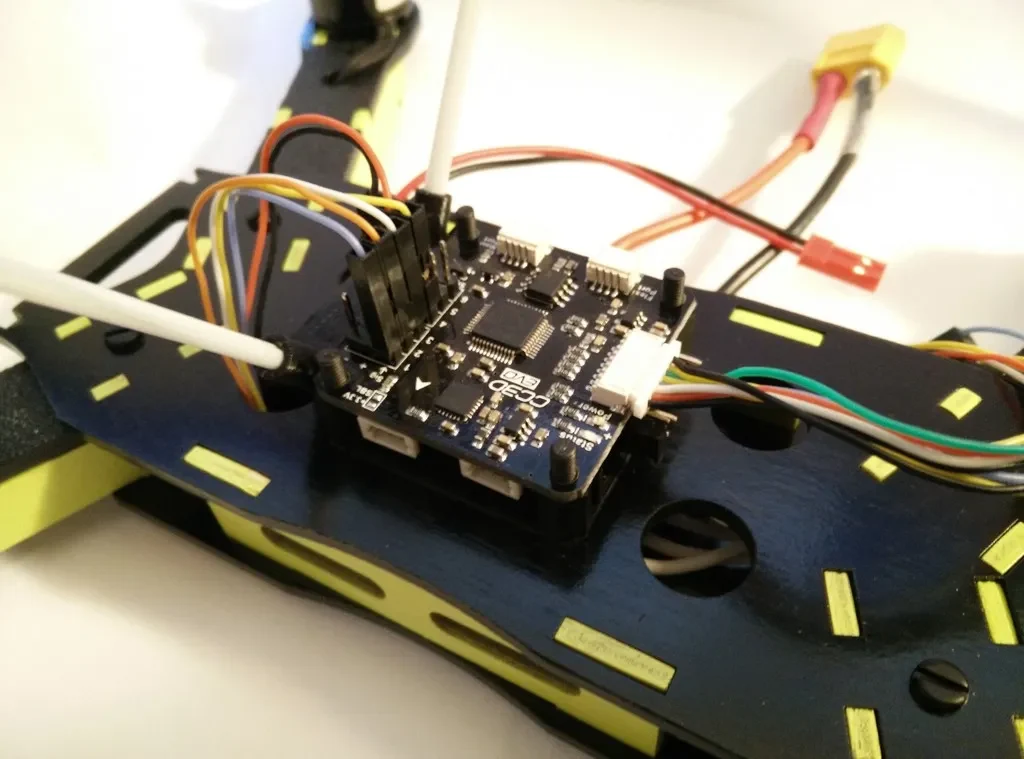

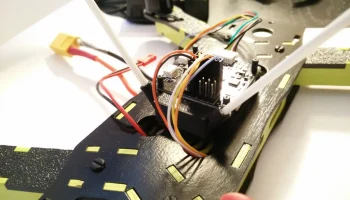

Должен работать с большинством FC, но был специально разработан с добавлением дополнительного зазора в ключевых местах, чтобы CC3D EVO с USB-портом справа хорошо подходил — хотя любой порт, расположенный на передней панели, находится вне зоны действия.

Настройки печати

Принтер:

Monoprice Maker Select (Wanhao I3)

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2 мм

Заполнение:

100%

Примечания:

Для печати положите деталь на платформу, никакие опоры не потребуются. Дайте отпечатку остыть, прежде чем снимать его со стола — толщина нижнего слоя составляет всего 0,8 мм, чтобы можно было зажать его между рамкой и прокладкой, и он может сильно деформироваться, если при снятии со стола ваша деталь все еще теплая.

Пост-печать =============

Может потребоваться незначительное расширение отверстий антенной мачты или шлифовка труб мачты — здесь намеренно не оставлено дополнительное пространство, чтобы убедиться в надежности крепления мачт.

Как я это разработал

Разработан в Fusion 360 на основе моих собственных измерений и множества тестовых итераций.

Категория: Радиоуправляемые транспортные средства
