Трубка для крепления кабелей на стойке для серверной стой...

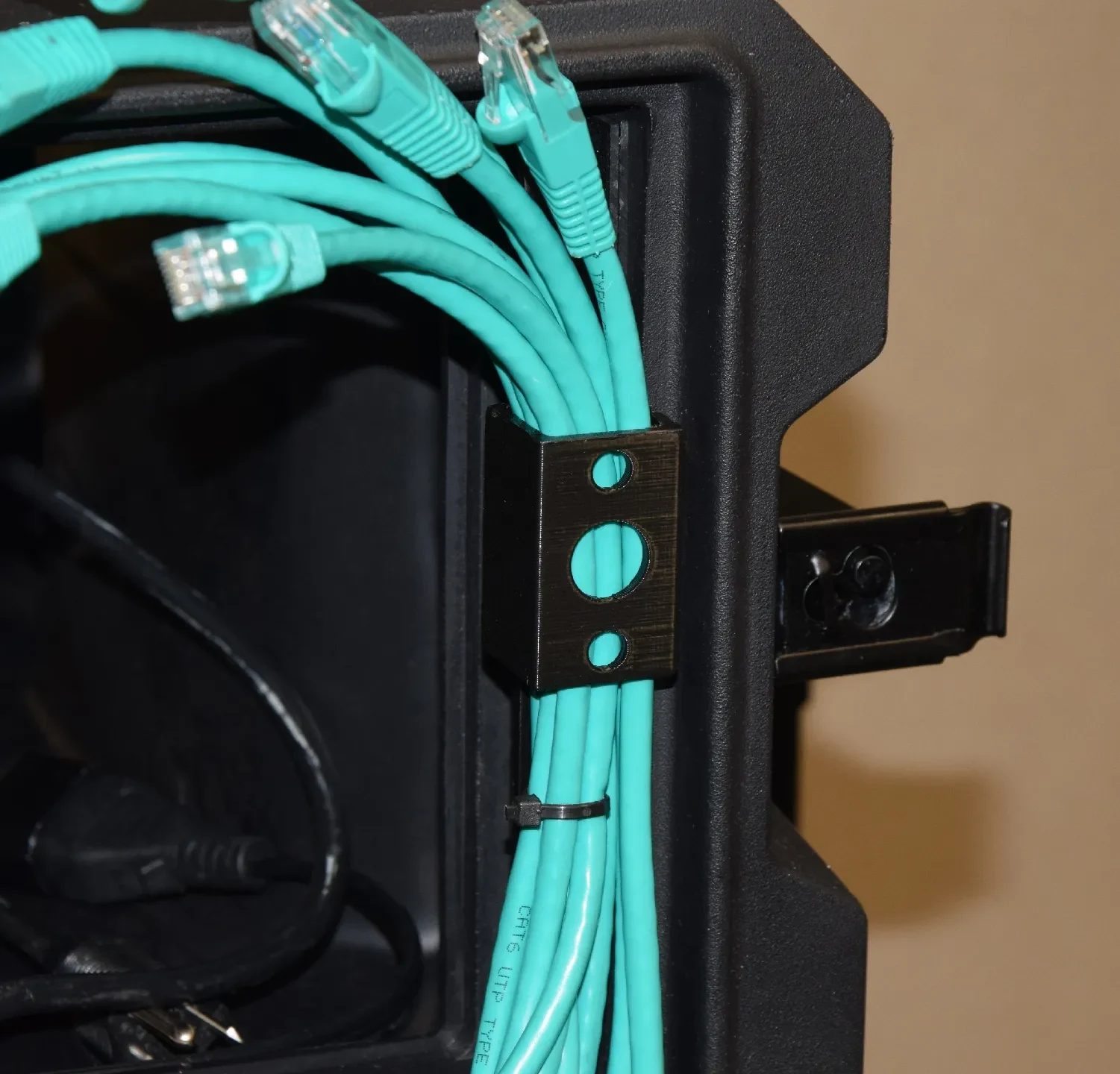

Сделано это для того, чтобы можно было проложить кабели в передвижной домашней лаборатории, которую я строю. Мне нужен был простой и компактный способ управления кабелями, чтобы мне не приходилось все отсоединять для транспортировки. В зависимости от используемых вами кабелей вы можете легко разместить от 4 до 10 кабелей внутри в зависимости от модели. Мне удалось уместить 8 толстых кабелей Cat 6 в версиях с прорезью внутри. Модели с трубками без прорези более ограничены, поскольку вам нужно достаточно места для пропуска кабелей.
Я не распечатывал каждую версию, но сделал несколько вариаций, потому что мне нравятся варианты и я думаю, что людям они тоже понравятся. Размеры должны быть точными, чтобы при желании можно было сложить их по всей стойке. Предназначен для винтов с мелкой резьбой 10-32. Если вы используете более толстые винты для стойки, вам придется немного рассверлить отверстия, чтобы они заработали. Также для верхних и нижних винтов вам придется вставить их через боковую часть, поскольку не было возможности сохранить достаточно материала, чтобы они были прочными и при этом можно было пропустить винты через верхнюю часть. Они должны хорошо работать с PLA или PETG.
Расшифровка названий моделей:
1U или 2U: высота стойки
2 отверстия или 3 отверстия: количество отверстий на U. Если вам нужны только верхние и нижние отверстия для винтов на U, то 2 отверстия должны быть прочнее.
Квадратные или закругленные углы: внешняя форма либо острые квадратные углы, либо красивый закругленный радиус.

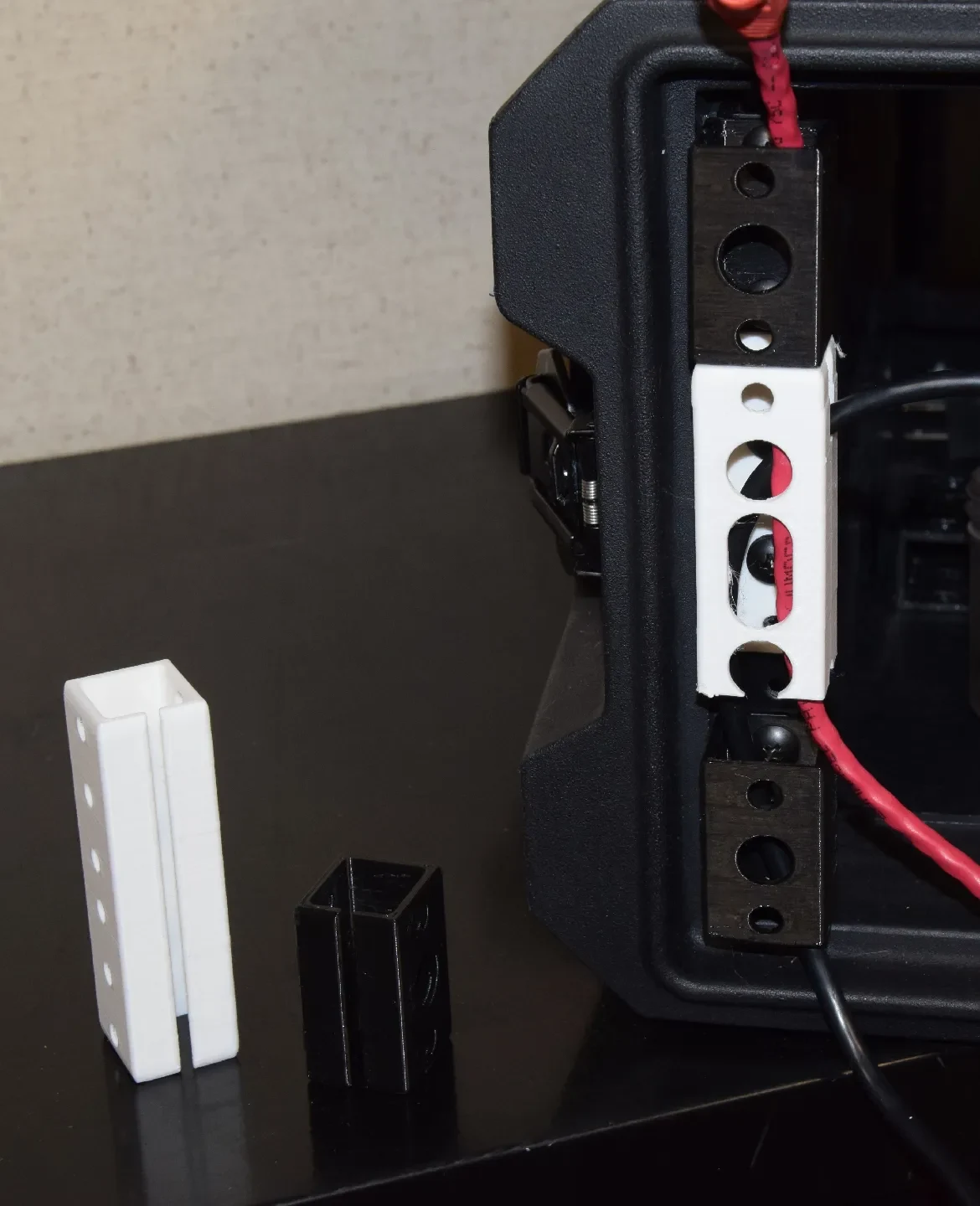

Прорезь: сделайте прорезь на одной стороне, чтобы вы могли слегка раздвинуть трубку, чтобы провести кабель через сторону, вместо того, чтобы протягивать его вверх по трубке.
Выемка для кабеля: Выемки для кабеля сбоку, чтобы можно было проложить некоторые кабели сбоку. Применяется только к моделям 2U.
Характеристики:
Трубки имеют ширину 27 мм и глубину 25 мм.
Внутреннее отверстие имеет ширину 22 мм и глубину 20 мм.
Стенки толщиной 2,5 мм.
Большие круглые отверстия для средних винтов позволяют использовать винты с головкой диаметром 14 мм. Должно хорошо работать с большинством винтов.
Я планирую продавать их в своем магазине eBay, если вы не хотите распечатывать их самостоятельно. Однако я не могу гарантировать, что буду постоянно поддерживать запасы.
Видео, демонстрирующее их:
