Кронштейн для крепления вентилятора диаметром 80 мм с низ...

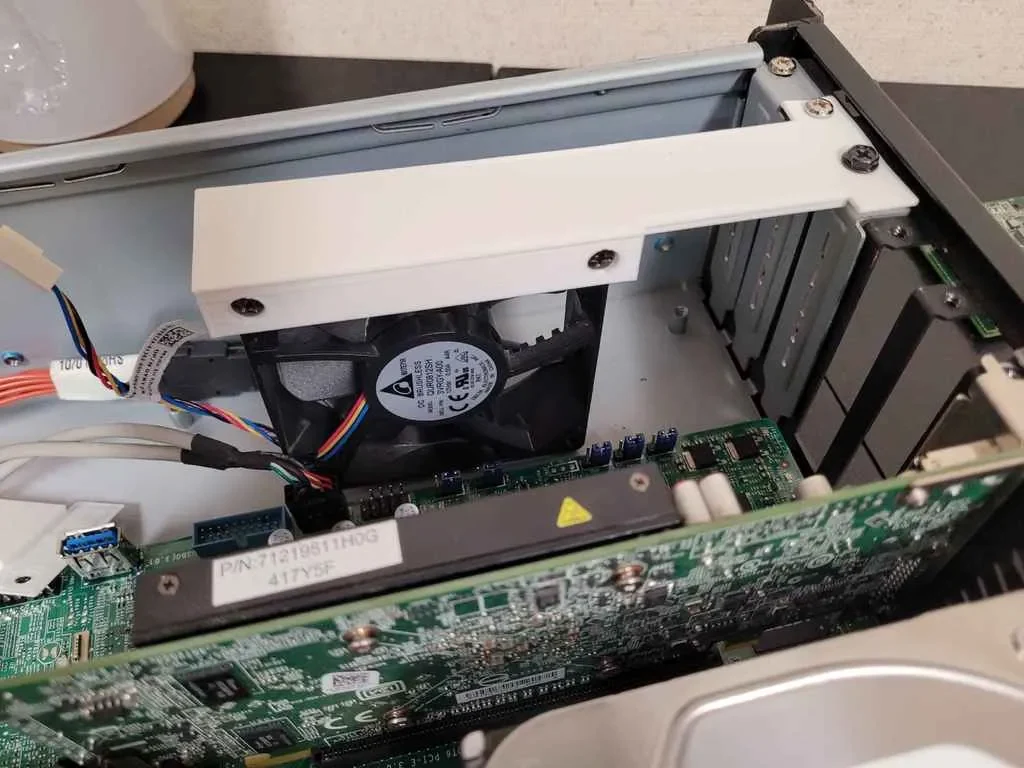

Мне нужно было что-то, что позволило бы мне легко прикрепить 80-мм вентилятор к отверстиям для винтов в слоте PCIe. Это специально для стоечного корпуса Plink IPC-2350F высотой 2U. Это действительно должно работать в любом корпусе высотой 2U, если у вас есть зазор 82 мм, измеренный от верхней части крышки слота PCIe до нижней части внутренней части корпуса.

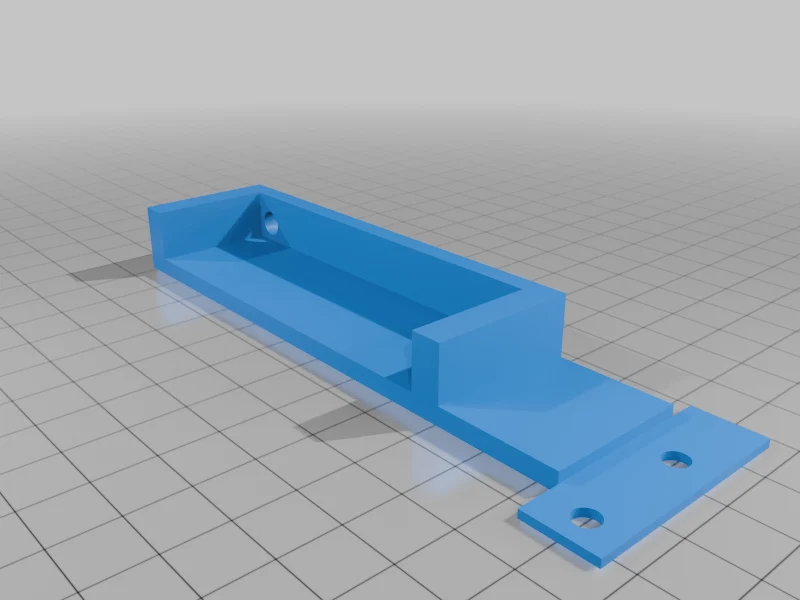

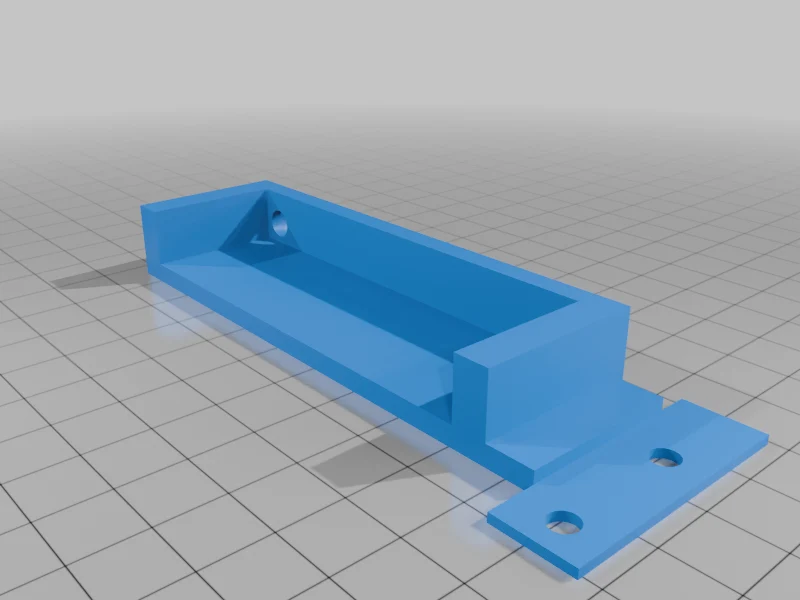

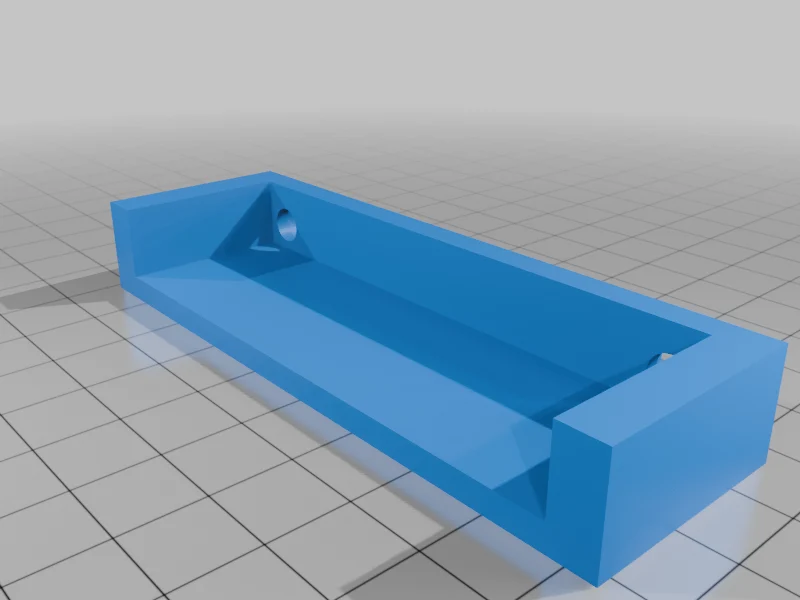

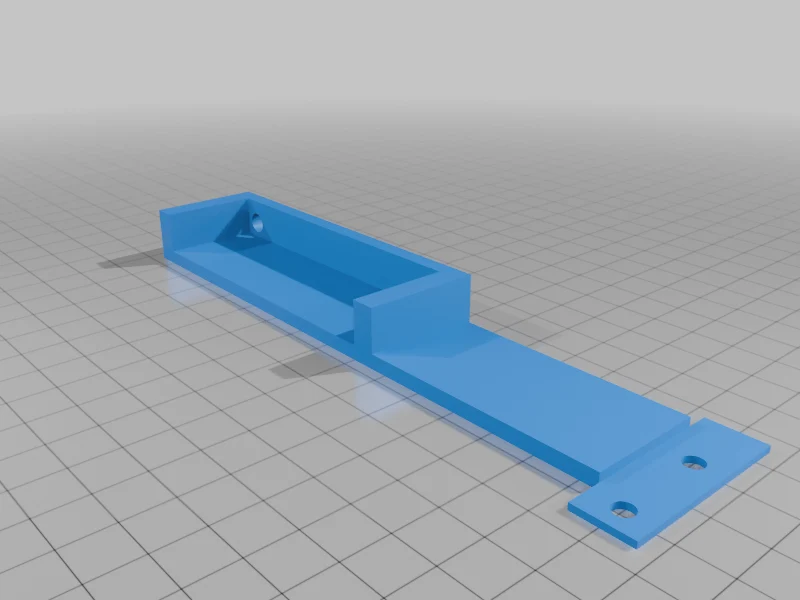

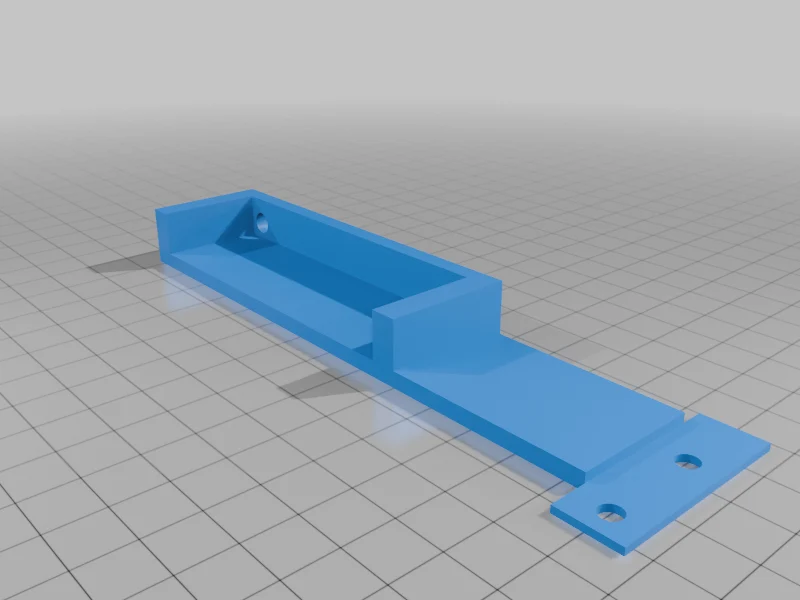

Я сделал стены вокруг вентилятора довольно массивными, так как у меня были проблемы с винтами вентилятора, которые раскалывали пластик. Изображенная версия представляет собой удлинитель на 50 мм, но я добавил еще 2 мм к внешней стороне отверстий для винтов, чтобы сделать стену менее склонной к расколу. Рекомендуется печать с толщиной 0,2 мм и 100% заполнением. Небольшое повышение температуры печати может помочь, если вы, как я, используете PLA.

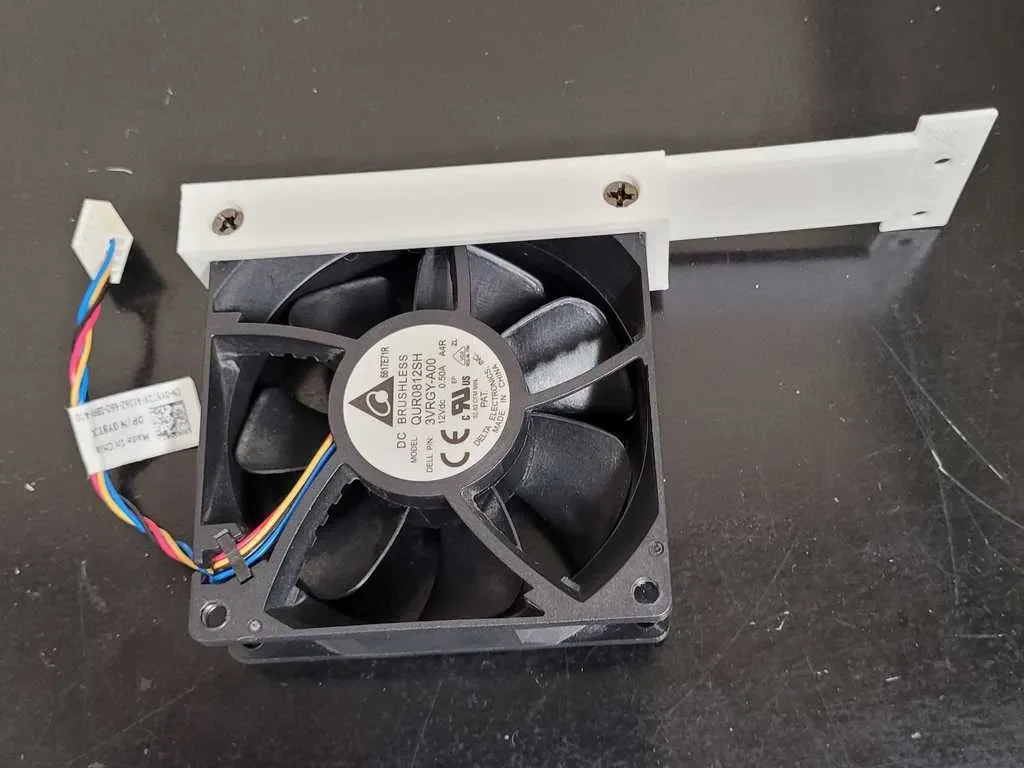

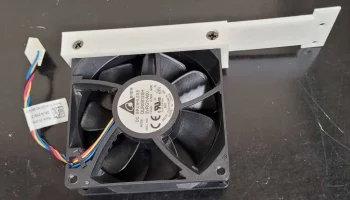

Единственное, что вам понадобится для этой печати, — это обычные винты для компьютерного вентилятора и 80-мм вентилятор. Выступ, закрывающий крышку слота PCI, имеет толщину 1,5 мм и отлично сочетается с обычными винтами с крупной резьбой, удерживающими крышку слота на месте. Он предназначен для установки над крышкой слота. Добавление небольшого количества пены сверху и снизу поможет уменьшить вибрацию. Я планирую использовать двусторонний пенопластовый скотч. По сути, прикрепите одну сторону крана к верхней и нижней части узла и оставьте крышку на другой стороне ленты, чтобы она ни к чему не прилипала. Измерение расширения — это расстояние между заглушкой слота PCI и боковой частью вентилятора.

Видео, демонстрирующее это: https://youtu.be/89I3QOuUyBI?si=CVpybUSBuUyoo144.
