FakeTec Такноде

Meshtastic

Источник:

www.printables.com

Моя первая попытка создать индивидуальный корпус для узлов FakeTec Meshtastic.
Как говорится в каждой истории, я не мог найти чехол, который соответствовал бы всем моим потребностям (компактный, GPS, без дополнительных источников света, датчиков окружающей среды, вибраторов и т. д. и т. п.), поэтому я решил сделать свой собственный. Я также заметил, что многие существующие проекты предназначены для конкретных версий FakeTec, поэтому очень сложно найти версию, которая соответствует моим потребностям, лично мне она понравилась и я поддержал имеющиеся у меня FakeTecs.

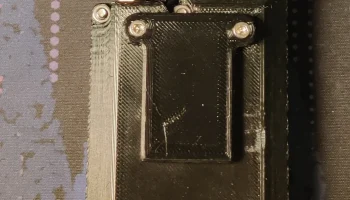

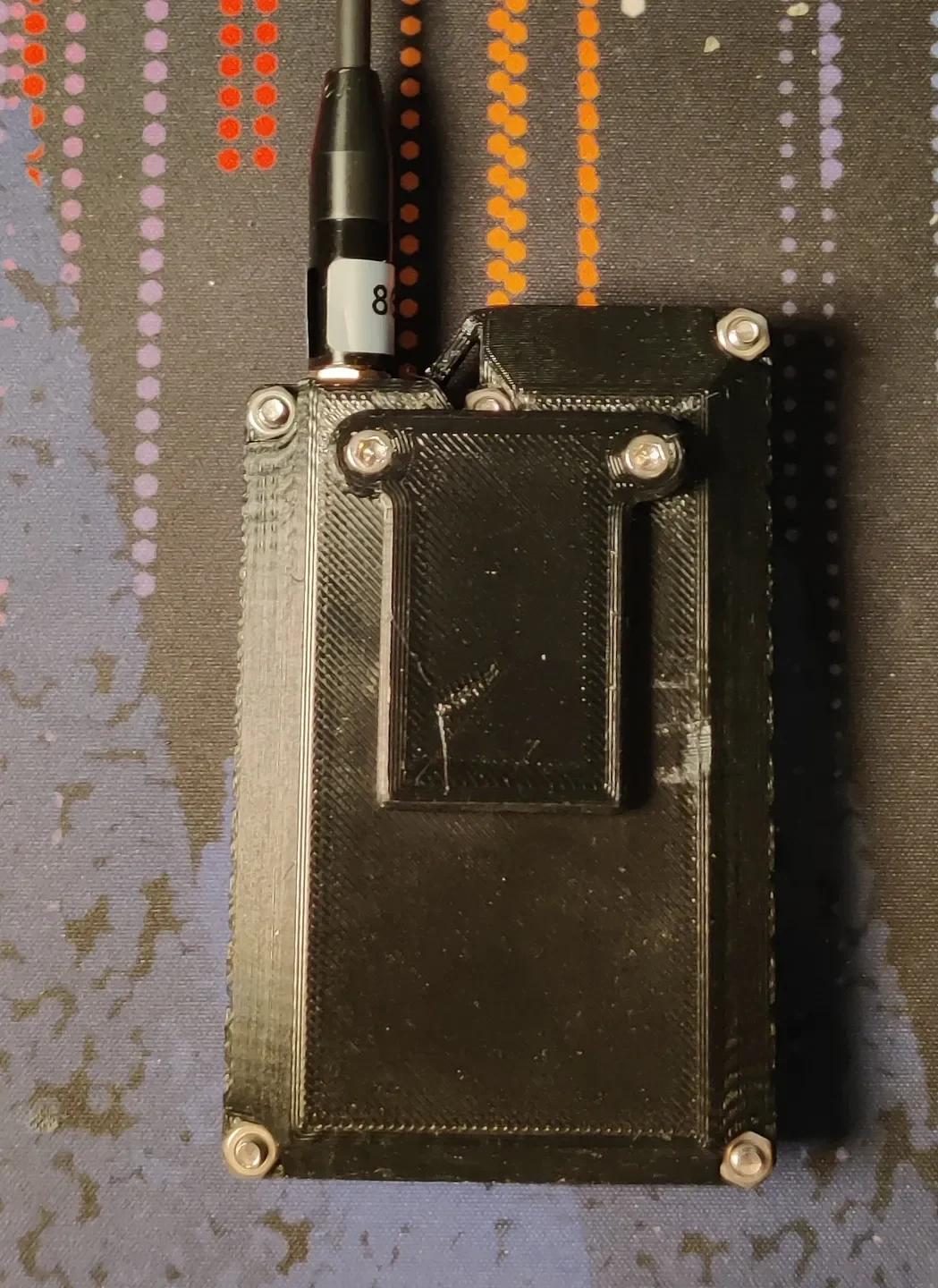

Мне нужен был узел для ATAK, поэтому ему нужен был GPS, приличная батарея и приличная антенна. Экран — это хорошо, когда нужно убедиться, что он работает. Мне также не нужны были средства для обмена сообщениями, поскольку сначала узел представлял собой GPS-реле, поэтому индикаторные лампы, зуммеры, датчики окружающей среды, вибрационные двигатели, трехпозиционные шляпы и поворотные энкодеры — это ненужные громоздкие и дорогостоящие вещи. Наконец, мне хотелось иметь возможность прикрепить его к ремню или MOLLE для игр в страйкбол и передать другим людям, поэтому он должен быть компактным и иметь хорошую жесткую точку крепления.

Результатом этих требований стал изящный модуль размером с ладонь, идеально подходящий для полевых условий.

Вдохновение

Эта модель была вдохновлена многими другими подобными узлами.

Важным из них является кейс Тони Джи T-Beam 1.x для Meshtastic.
Трехкомпонентный дизайн, шестигранная передняя панель, утопленные кнопки — все это вдохновлено этим местом.

Еще одним источником вдохновения стал кейс FakeTec от OZKAN — Testosterone Edition. Многоярусная верхняя форма, петля для ремешка и крепление для антенны — все это было вдохновлено отсюда. Этот чехол также вдохновил на создание конструкции салазок для установки FakeTec.

Совместимость с FakeTec

Существует несколько версий FakeTec, и многие люди также внесли свои собственные модификации в соответствии со своими потребностями (включая меня). Этот корпус был разработан с учетом широкой совместимости.

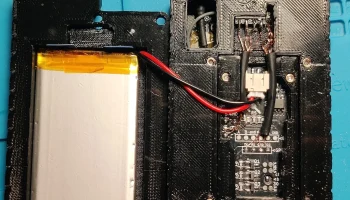

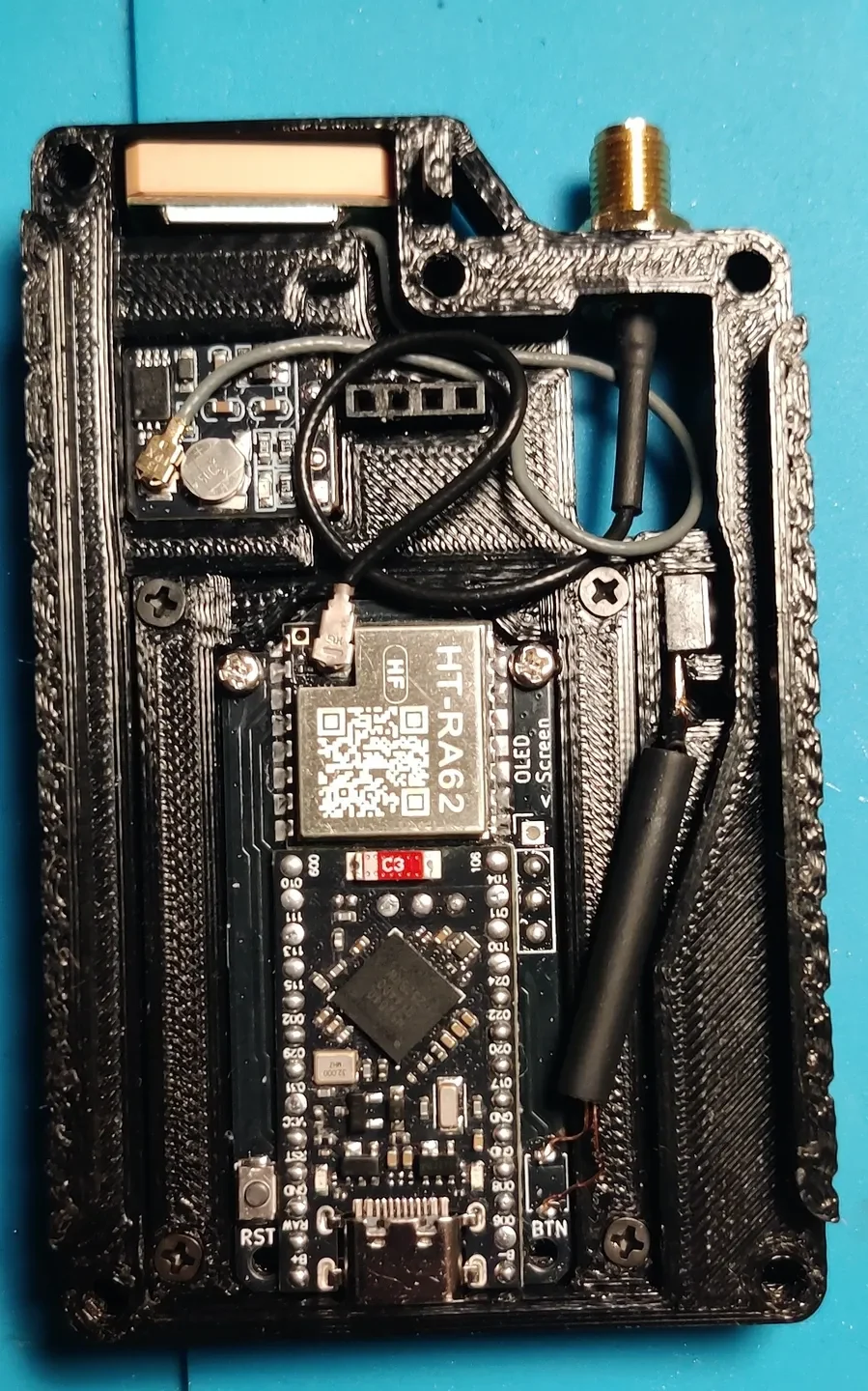

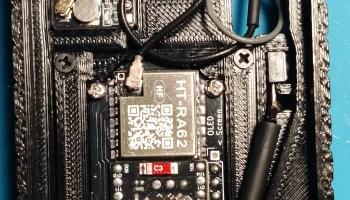

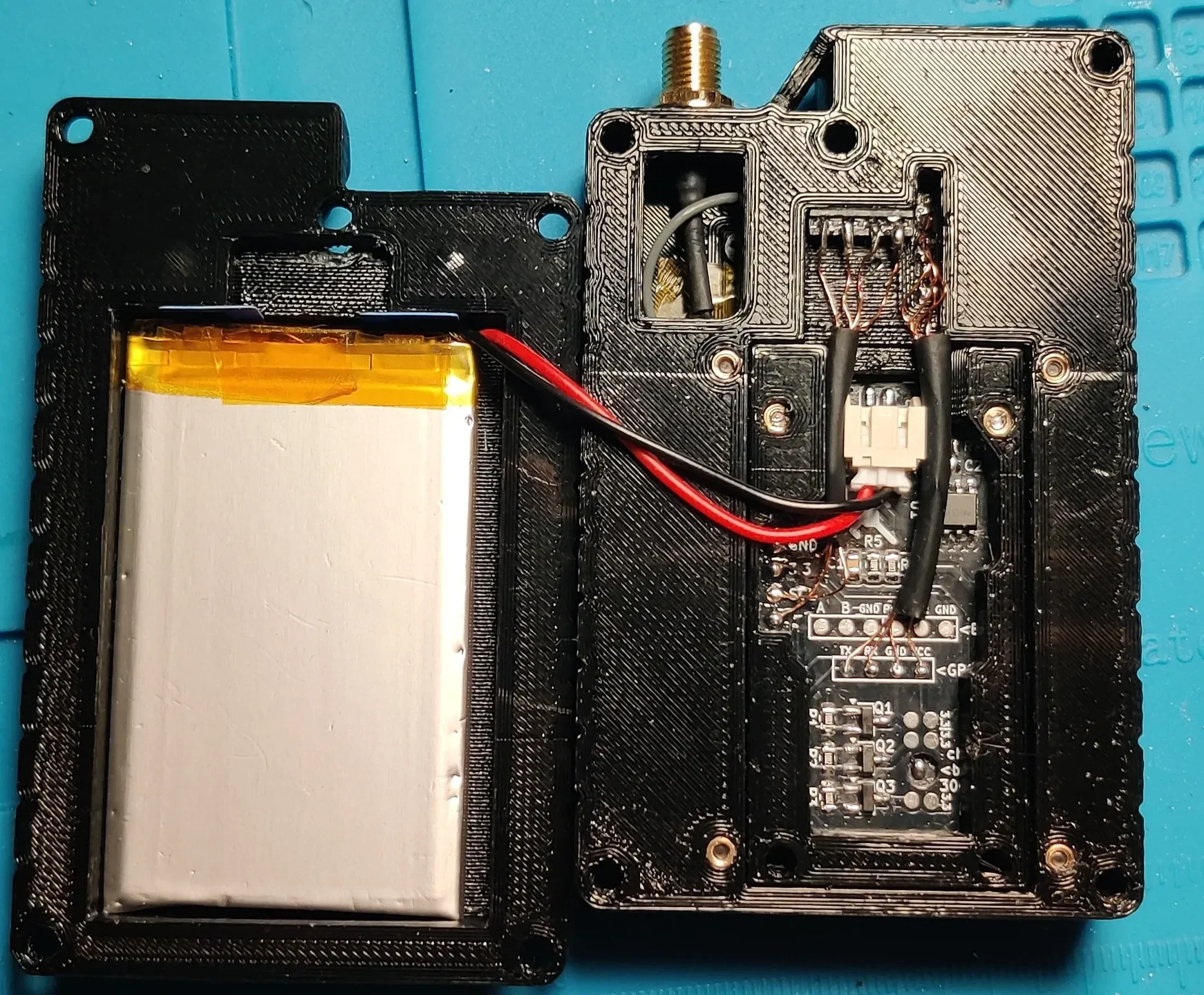

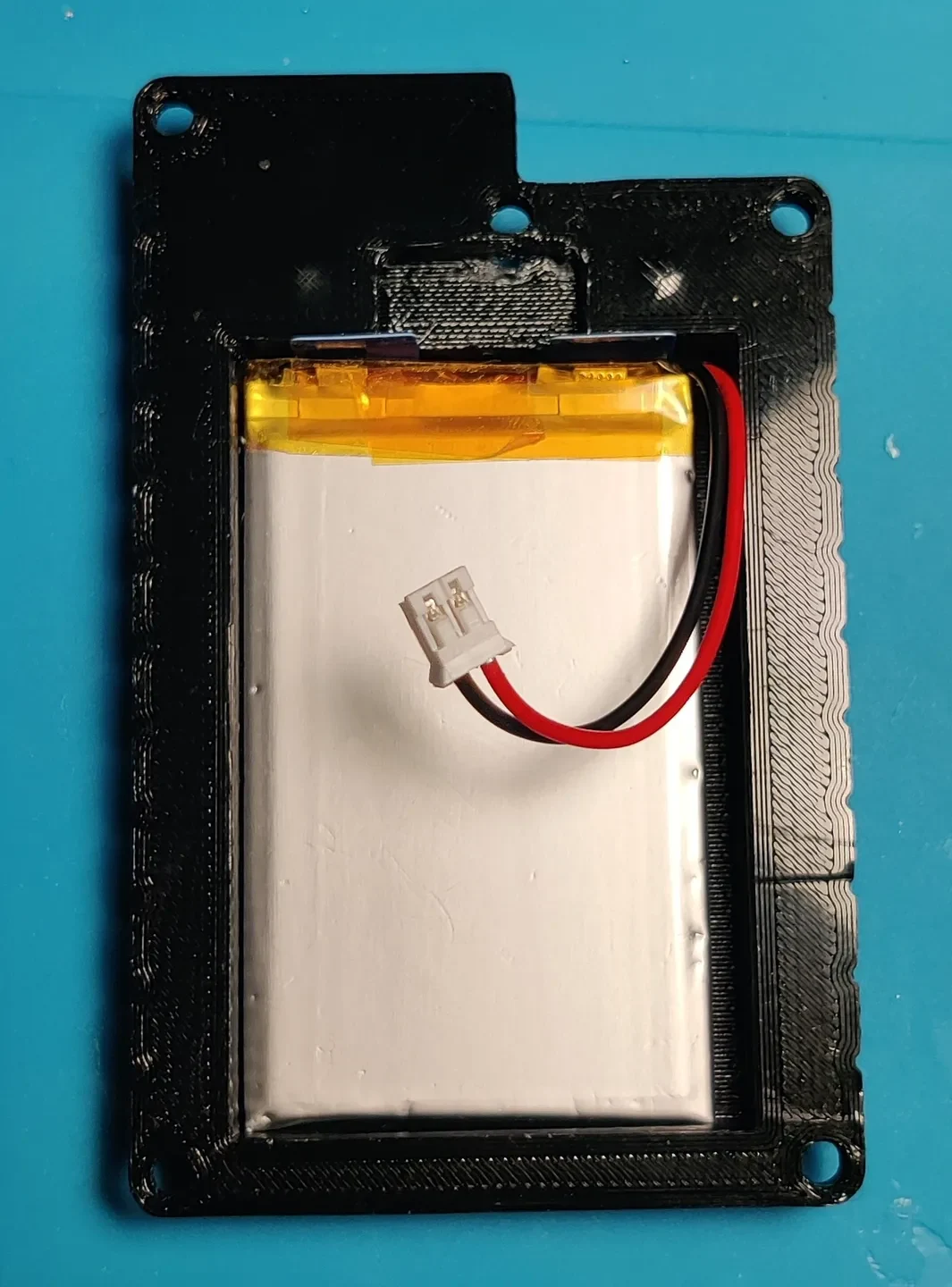

Сам FakeTec крепится на салазки, которые затем крепятся к остальной части корпуса. Эти салазки можно легко модифицировать, чтобы они соответствовали габаритам многих различных версий FakeTec, при условии, что они по-прежнему примерно соответствуют исходной компоновке Heltec v3.

Поддерживаемые FakeTecs

Модель

Автор

Ссылка

Примечание

Гаргомома

GitHub

Контакты Pro-micro B+ и B- открыты для подключения аккумулятора.

волчанка

Проблема с GitHub

Шимон Хоранек

Проблема с Github

Вероятно, вам будет сложно использовать разъем аккумулятора в его предполагаемой ориентации.

РоТек

мофозин

GitHub

Ни один из разъемов JST1.25 не учтен, вы должны оставить их вне платы, чтобы использовать эту салазку.

v5.5

Релиз на GitHub

Вам следует отказаться от подтягивающих резисторов и конденсаторов кнопок, поскольку они не нужны и мешают.

v5.5.1

Релиз на GitHub

Лучшая компоновка, больше поддержки на салазках

Другие

Предоставляется пошаговый файл для пустых салазок.

Обратите внимание, что на самом деле были протестированы только салазки для моих v5.5 и v5.5.1, остальные были спроектированы с использованием изм��рений из файлов печатной платы. Они, наверное, в порядке.

Детали для покупки

Название детали

Потенциальный источник

Примечание

ФейкТек

См. выше

Какой бы вы ни хотели.

Антенна

АлиЭкспресс

Вы можете использовать любую сетчатую антенну SMA.
Убедитесь, что вы выбрали правильную частоту для своего региона.

Пигтейл от IPX до SMA

АлиЭкспресс

Вы хотите, чтобы это было довольно коротко, меньше кабелей и меньше беспорядка.
Обеспечивает подключение IPX к SMA-K.

4-контактный тактильный переключатель 6x6x5 мм

АлиЭкспресс

Стандартная болотная кнопка, ты знаешь, что это такое
Должен быть четырехконтактный, с ножками, прикрепленными к краю.

GPS-модуль ATGM336H

АлиЭкспресс

Активная керамическая GPS-антенна

Обычно вы получаете один из них вместе с модулем GPS.
Размер корпуса рассчитан специально для антенны 20x6x6 мм, которая плотно прилегает сверху.
Размер 16х6х6 мм тоже подойдет.
Вам понадобится довольно маленькая косичка, чтобы облегчить прокладку.

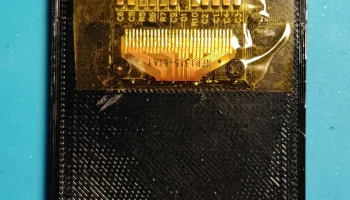

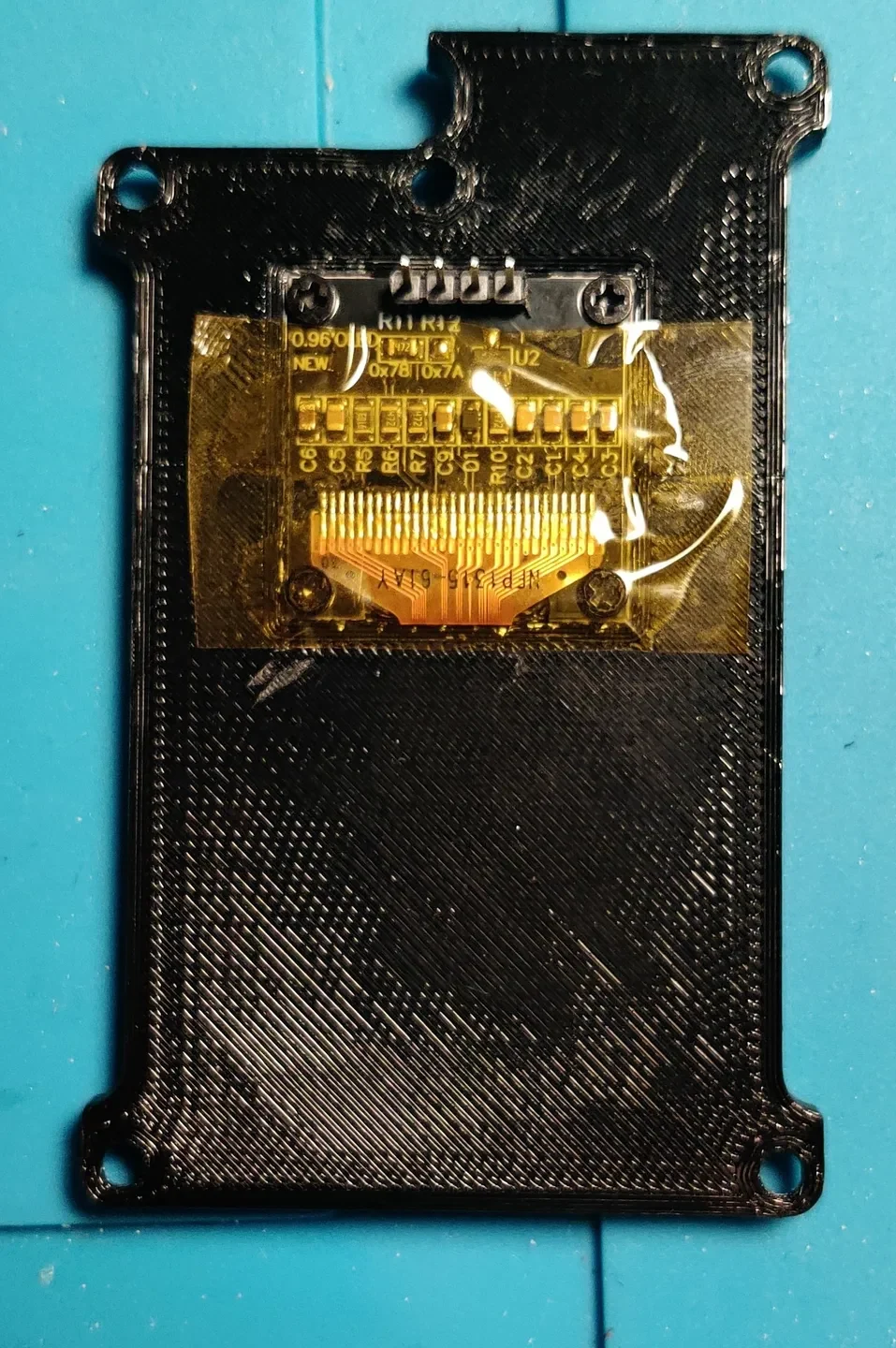

0,96-дюймовый OLED-дисплей (SSD1315)

АлиЭкспресс

Это черные, немного меньшего размера, часто помеченные как «Новые». Точный показатель, который вам нужен, — это то, что они используют драйвер SSD1315.

[Опционально] 4-контактное (1 ряд) гнездовое гнездо 2,54 мм

АлиЭкспресс

Используется для изготовления фасада.
