Компактный футляр Heltec T096 с 18650
Мне очень нравится крошечный футляр для Heltec T096. Но я не хотел полагаться на острые подушки и предпочел бы использовать аккумулятор 18650.
Когда я искал вариант, все они были довольно большими, с острыми краями или с торчащей сверху антенной. Это делало их далеко не идеальными для ношения с собой.
Поэтому моей целью было включить следующие функции:
Небольшой размер, удобно лежит в руке
Закругленные края для удобства переноски
Установите частично утопленную антенну Muzi.
Подходит для защищенных и незащищенных аккумуляторов 18650.

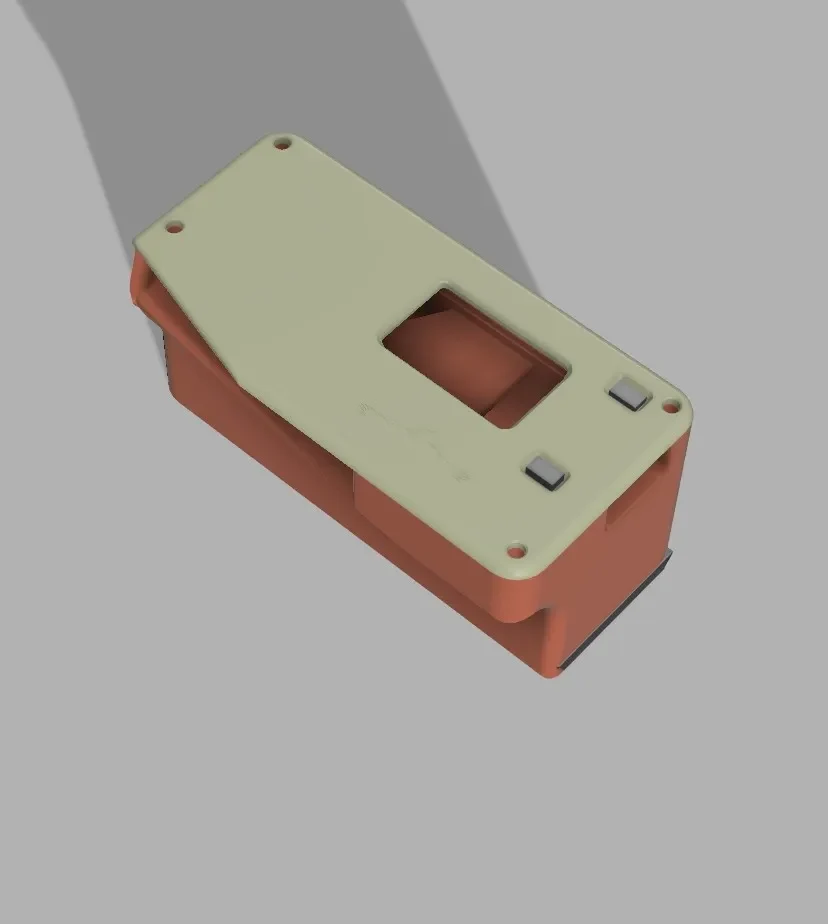

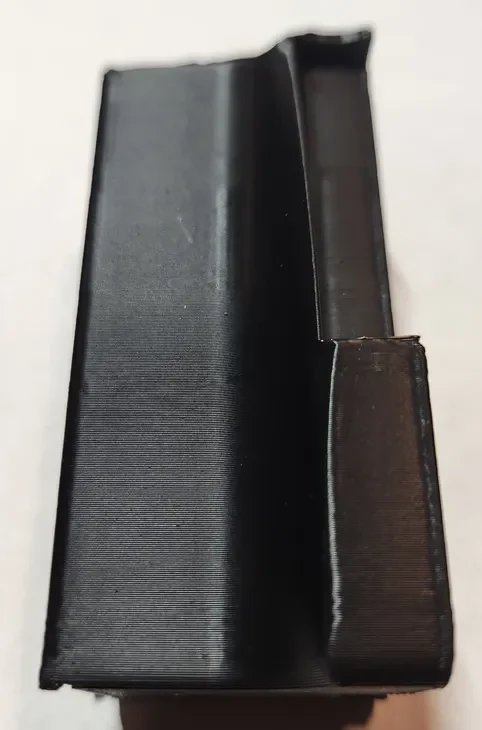

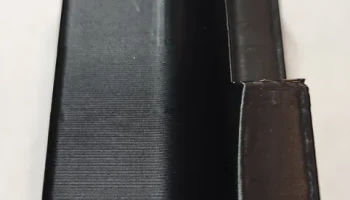

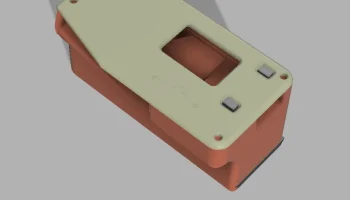

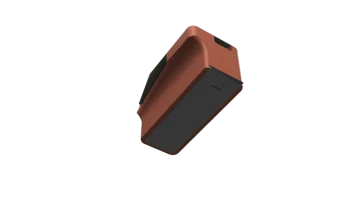

Это тот случай, который я придумал. Обратите внимание, что из-за скруглений по краям могут быть натянутости.
*Единственная часть, требующая опор, — это основной корпус. Вы можете получить предупреждение о том, что крышка аккумуляторного отсека нуждается в опорах; это не так.*

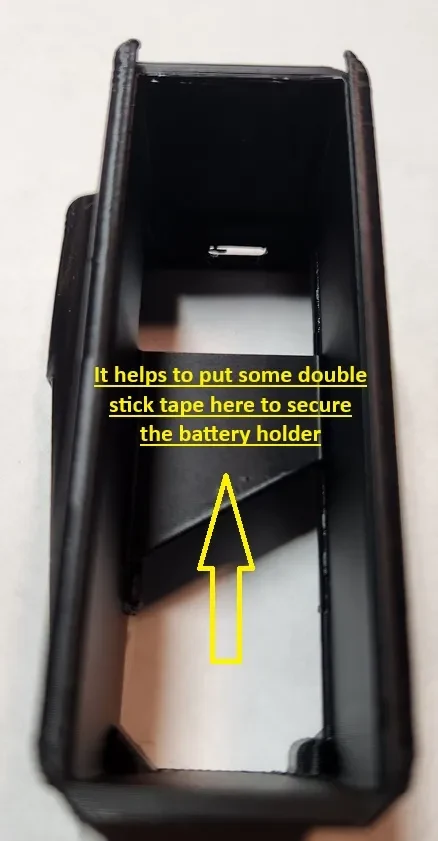

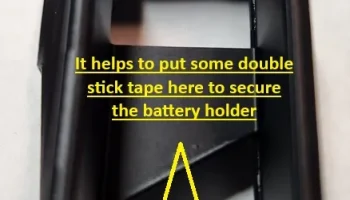

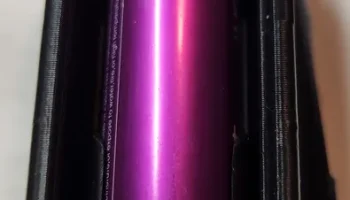

Я без проблем распечатал это как на PLA, так и на PETG. Батарейный отсек имеет дополнительную ширину для размещения держателей батарей разного размера. Если он дребезжит, можно использовать двустороннюю ленту, чтобы удерживать его на месте.

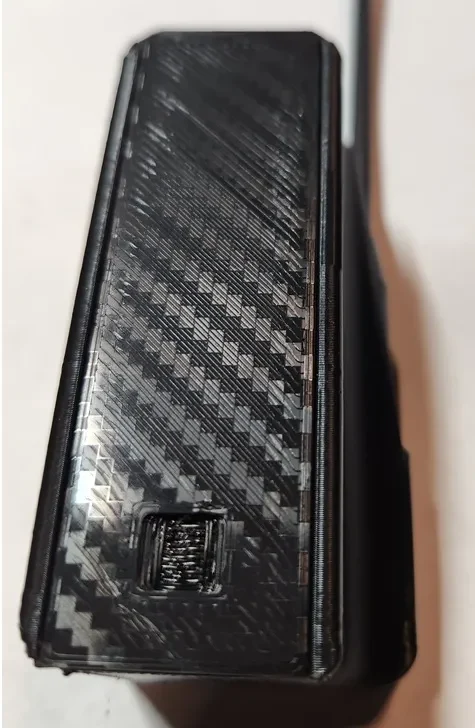

Примечание. После распечатки деталей вам понадобится освободить кантилеверы, которые помогают крышке батарейного отсека оставаться на месте. Самый простой способ сделать это — прижать каждый задний угол крышки аккумуляторного отсека к твердой поверхности, пока она не оторвется.
Я спроектировал кнопки так, чтобы они были выровнены: более высокая кнопка на кнопке USR и кнопка сброса утоплены, чтобы предотвратить случайный сброс.
Спецификация:
Хелтек Т096:
www.amazon.com/Heltec-T096-Meshtastic-Node-nRF52840/dp/B0GXYWXXQC?th=1
18650 Держатель батареи
www.amazon.com/DIANN-10pcs-Battery-Holder-Single/dp/B0BJV7SK5D
Кабель IPX-SMA:
www.amazon.com/Ahoaepy-Coaxis-Pigtail-Extension-Antenna/dp/B0D29JTYPK
Антенна:
Двусторонний скотч
4 самореза M2,6 x 8 мм.
Сборка:
Присоедините разъем JST к проводам аккумулятора (для этого вам может понадобиться паяльник)
Проденьте разъем аккумулятора через отверстие рядом с отверстием для разъема USB и установите держатель аккумулятора.
Пропустите разъем SMA через отверстие, закрепите его прилагаемым винтом и прикрепите антенну.

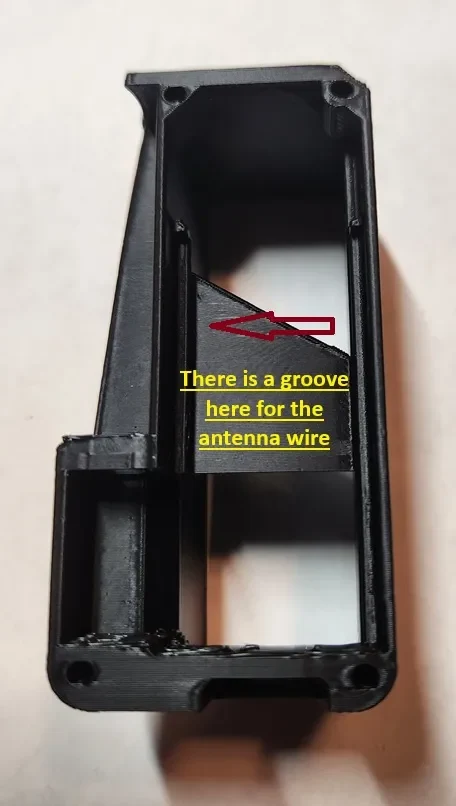

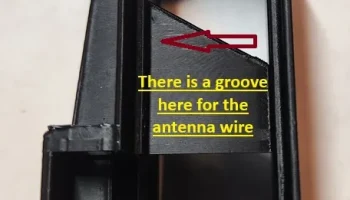

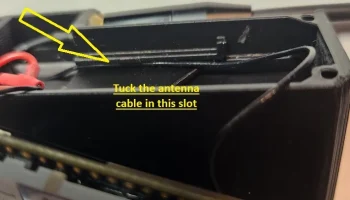

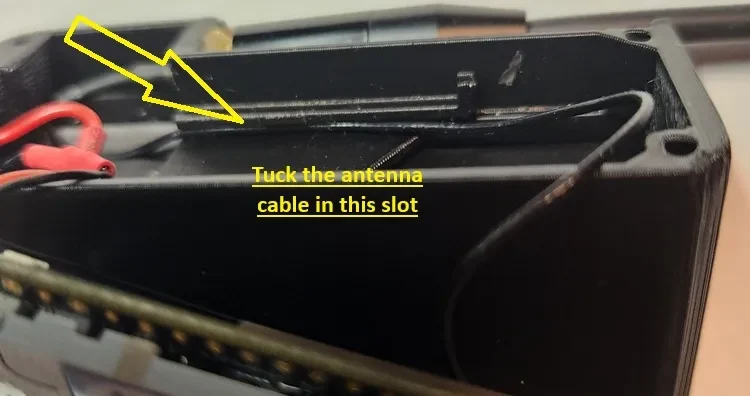

Вставьте антенный кабель в паз под полкой, удерживающей узел.

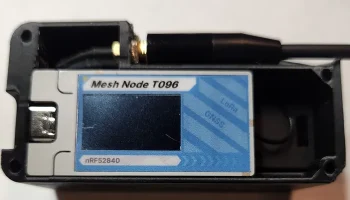

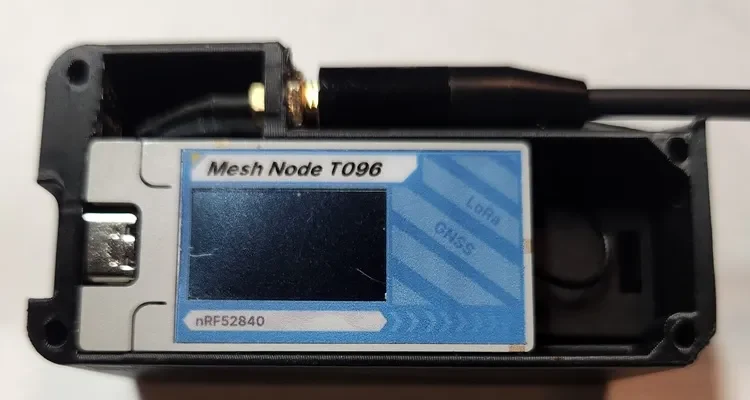

Подсоедините разъем IPX к плате Heltec.
Подсоедините разъем аккумулятора к плате Heltec.
Совместите кнопки с частью крышки
Обратите внимание, что перекладина смещена от центра, поэтому перекладина подходит только в одном направлении, и в результате более высокая кнопка будет находиться на кнопке usr.
Если вам трудно удерживать кнопки на месте, вам поможет небольшой кусочек скотча.
Прикрепите крышку к корпусу с помощью 4 винтов M2,6 x 8 мм.

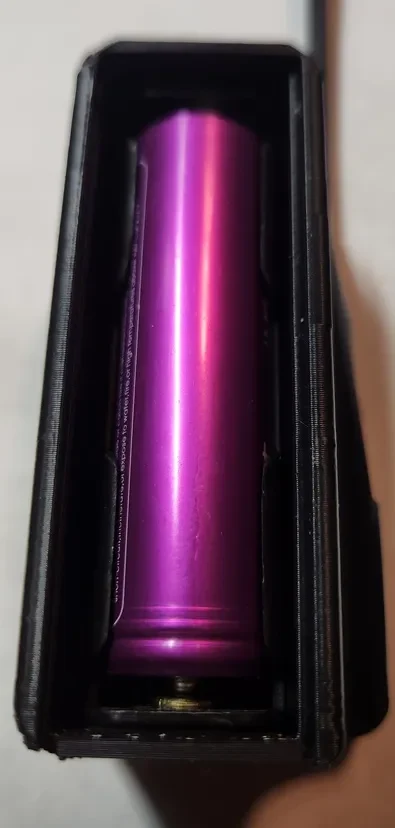

Вставьте батарею и закройте крышку батарейного отсека.

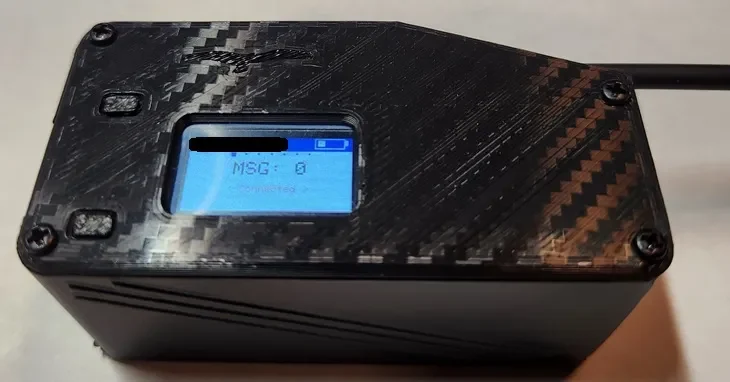

Все готово.
