Адаптер солнечного света движения к узлу Mesh (общий тре...

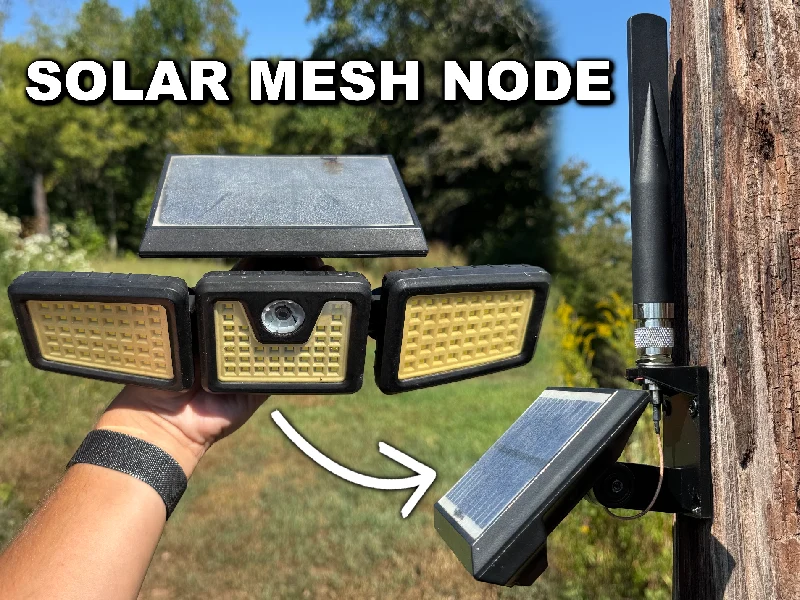

Этот адаптер преобразует универсальный солнечный свет с 3 головками датчика движения в LoRa на солнечной энергии Узел Meshtastic или MeshCore.

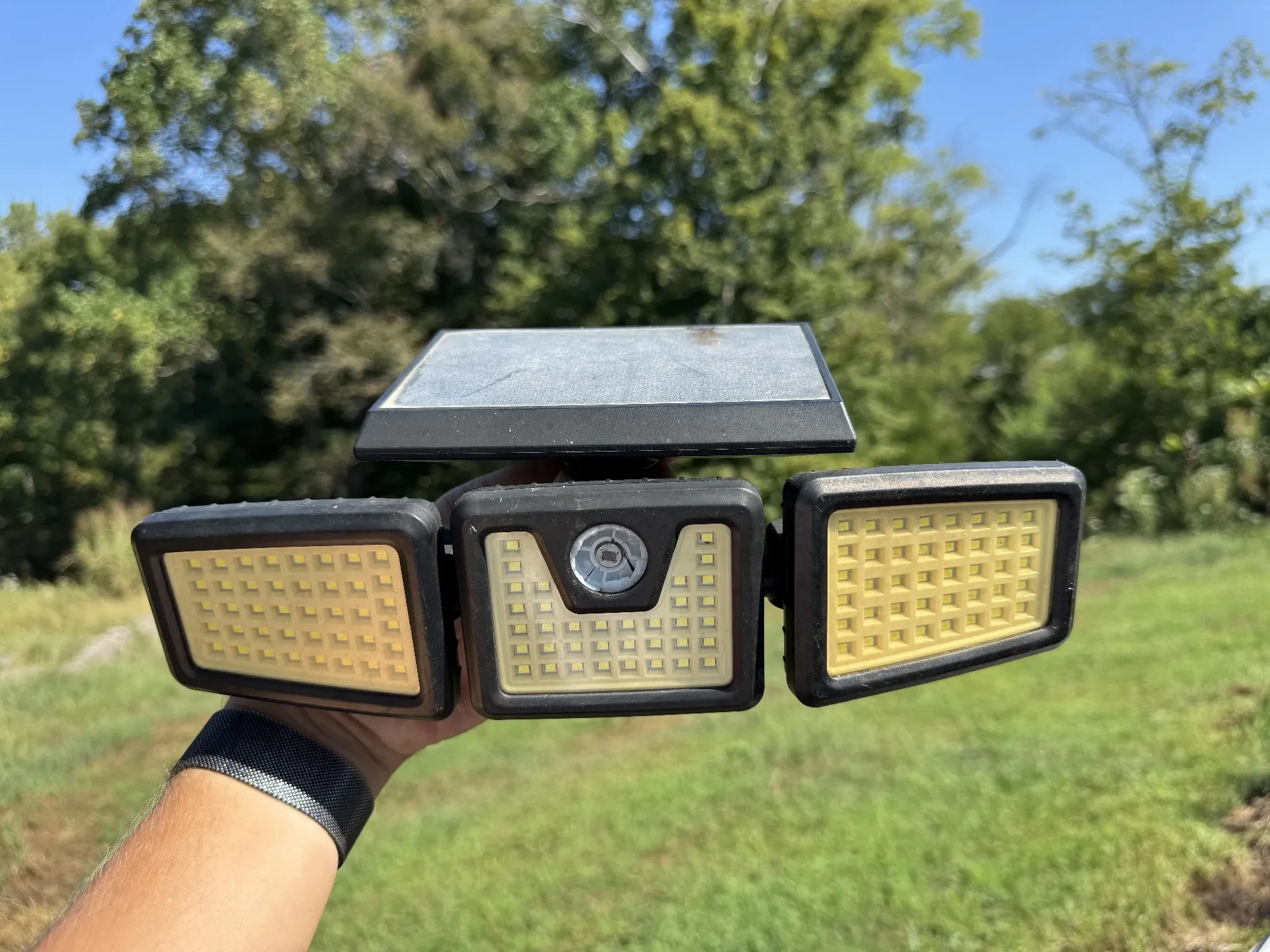

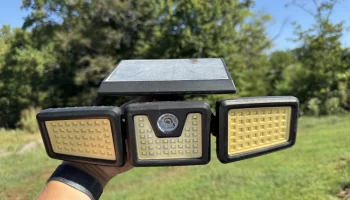

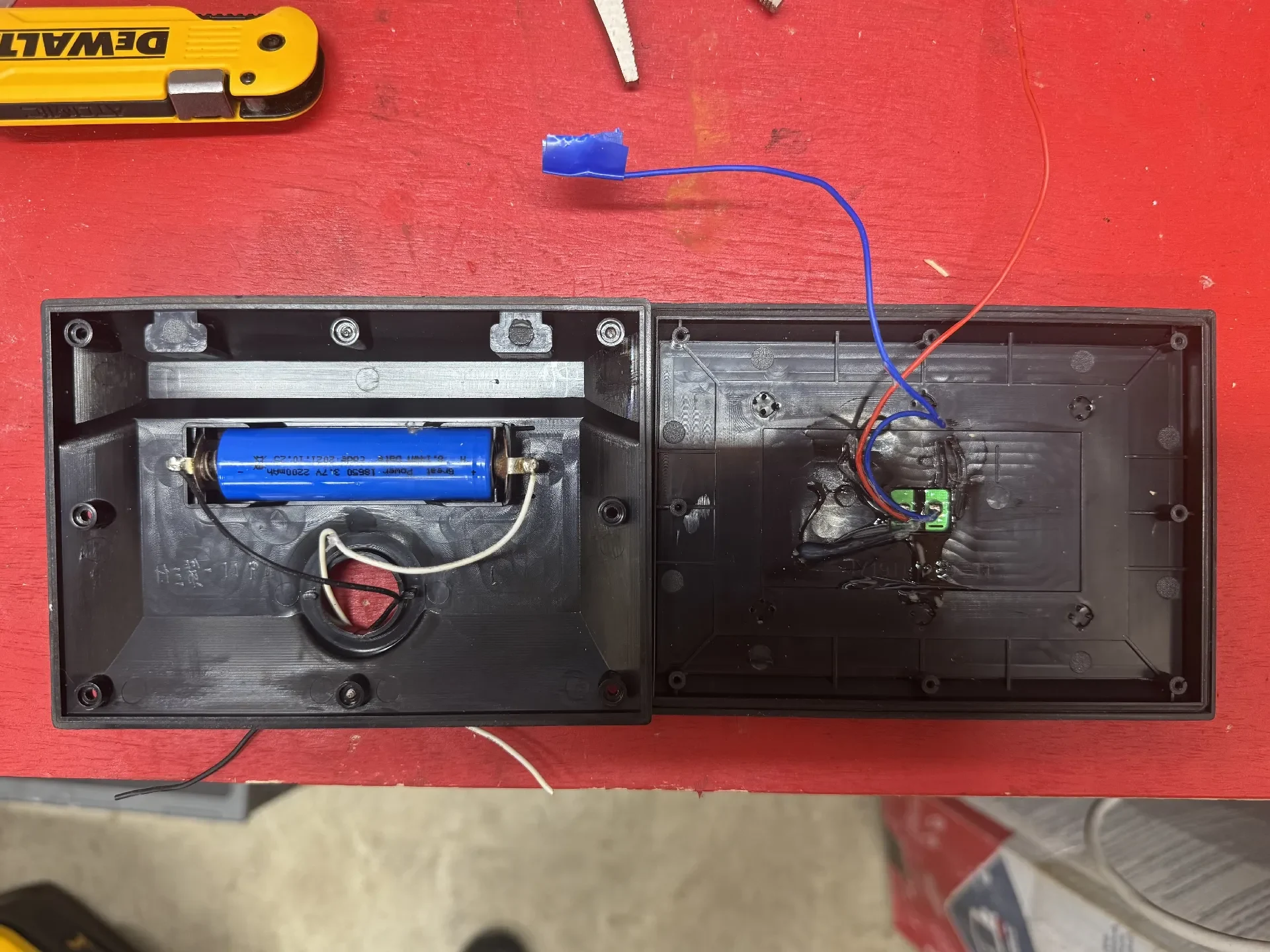

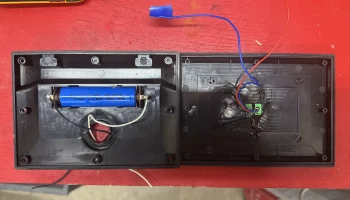

Я спроектировал его после того, как понял, что у меня есть сломанный солнечный светильник, который уже содержит большую часть того, что мне нужно для уличного узла сети: солнечную панель, батарею 18650, устойчивый к атмосферным воздействиям корпус и регулируемое монтажное оборудование.

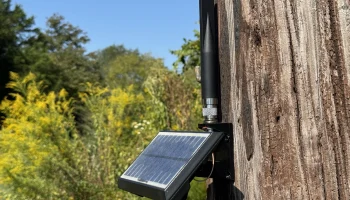

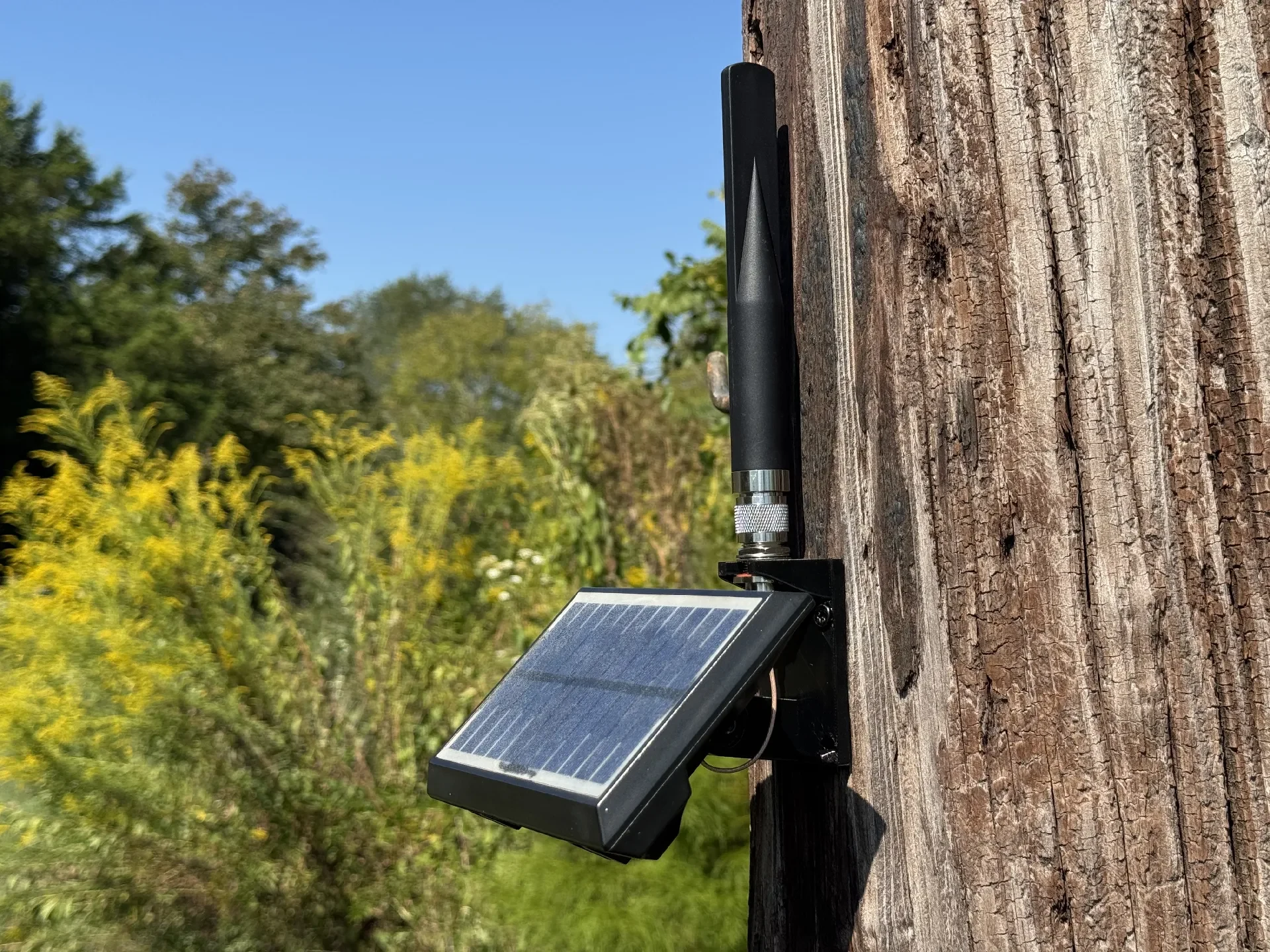

Печатный адаптер заменяет оригинальную осветительную головку и крепится с помощью существующего осветительного оборудования. Оригинальная солнечная панель сохранена и может поворачиваться, чтобы нацелиться на солнце.

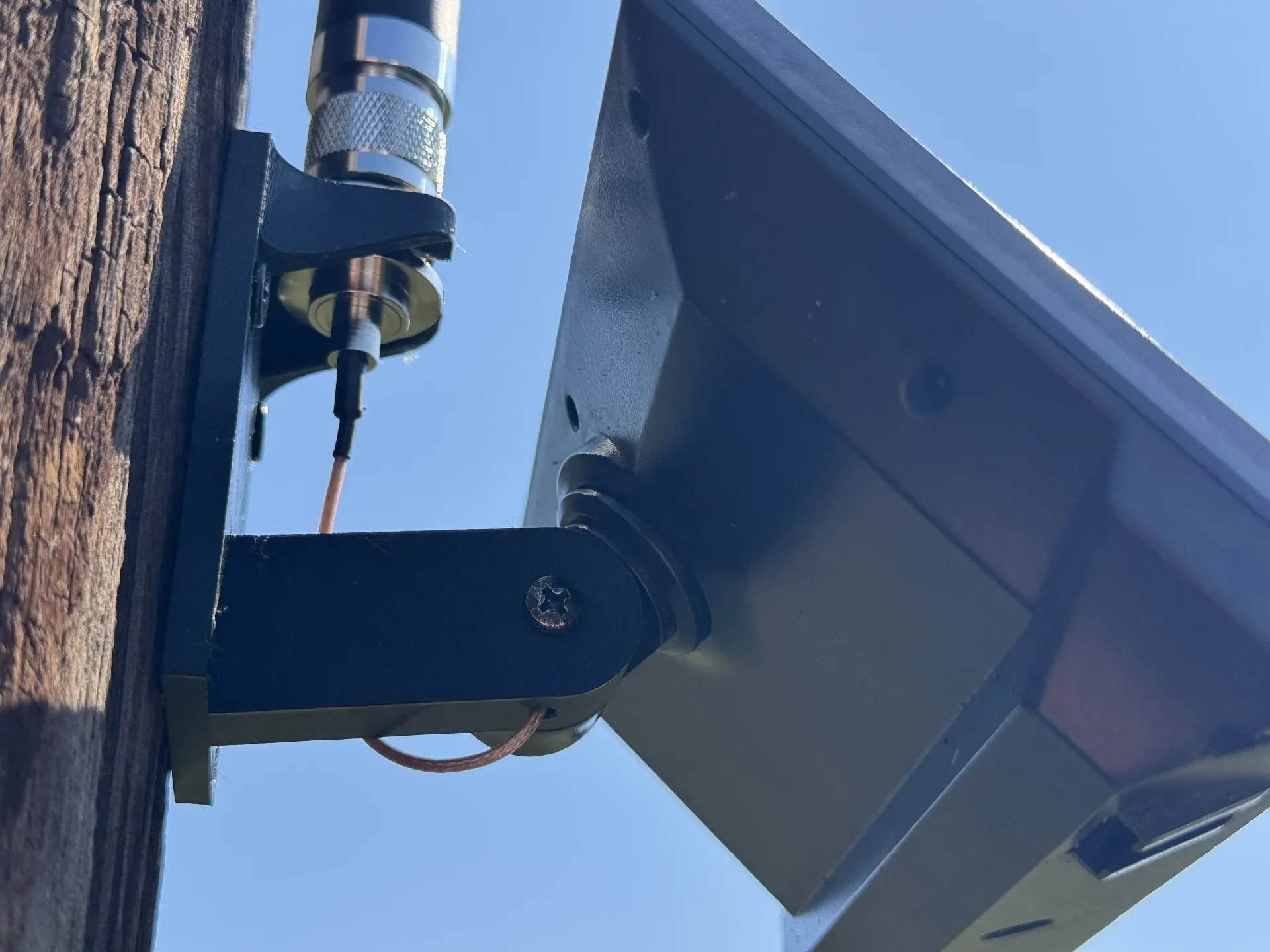

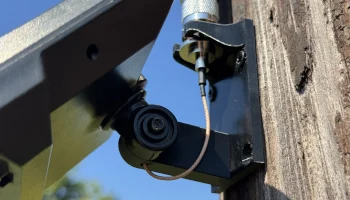

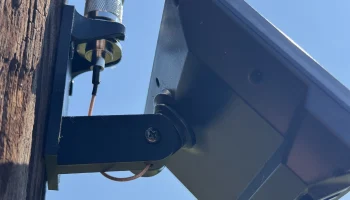

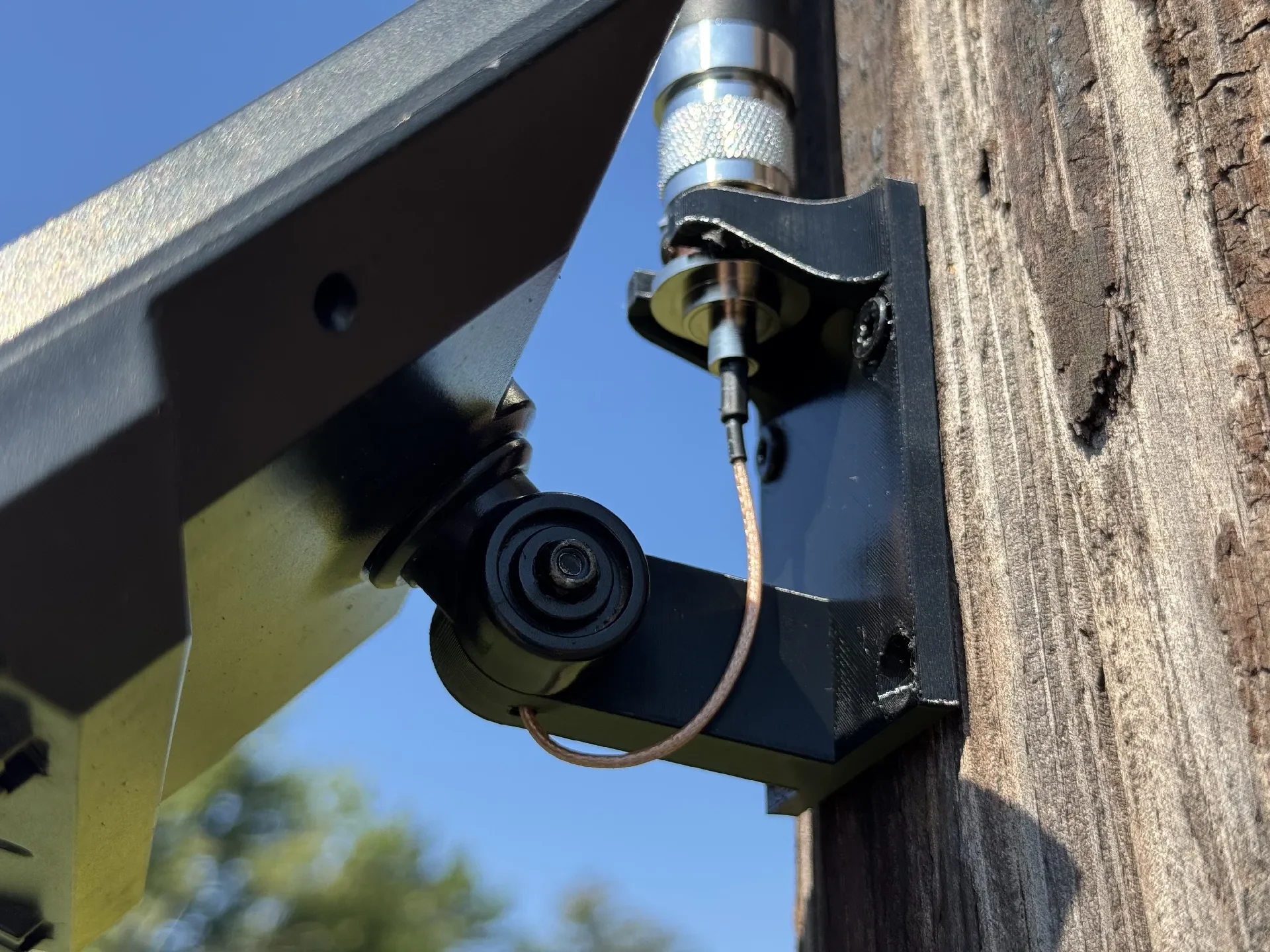

Адаптер также добавляет точку крепления для наружной антенны 915 МГц. В своей сборке я использовал недорогую антенну в стиле Alfa/подделку Alfa.
В моем узле используется Heltec T096, но его конструкция также может служить отправной точкой для другого оборудования Meshtastic или MeshCore.
Этот проект был вдохновлен популярным солнечным фонарем Lowe's Harbour Breeze, преобразованным Meshtastic, но разработан на основе другого универсального солнечного света с тремя головками. У меня уже был сломанный, так что это был отличный способ перепрофилировать его, а не выбрасывать.
Части
Солнечный свет
Антенна 915 МГц
Хелтек Т096
Совместимость
Существует множество практически идентичных на вид обычных солнечных фонарей с тремя головками, продаваемых под разными торговыми марками. Перед печатью проверьте монтажные размеры вашего светильника на модели.
Если вы сделаете такой, опубликуйте Make! Мне особенно хотелось бы посмотреть, какое оборудование, антенну и солнечную установку вы используете и какой радиус действия вы используете. get.
