Чехол Heltec T096

Heltec T096 — популярное устройство, совместимое с MeshCore или Meshtastic.

Обновить

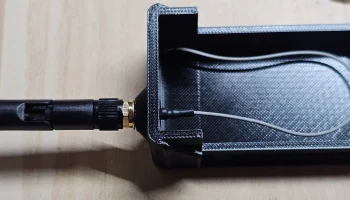

4.09.2026 — Добавлена новая база с поддержкой внешней антенны с разъемом SMA. Также добавлен держатель платы V2, облегчающий прокладку проводов.

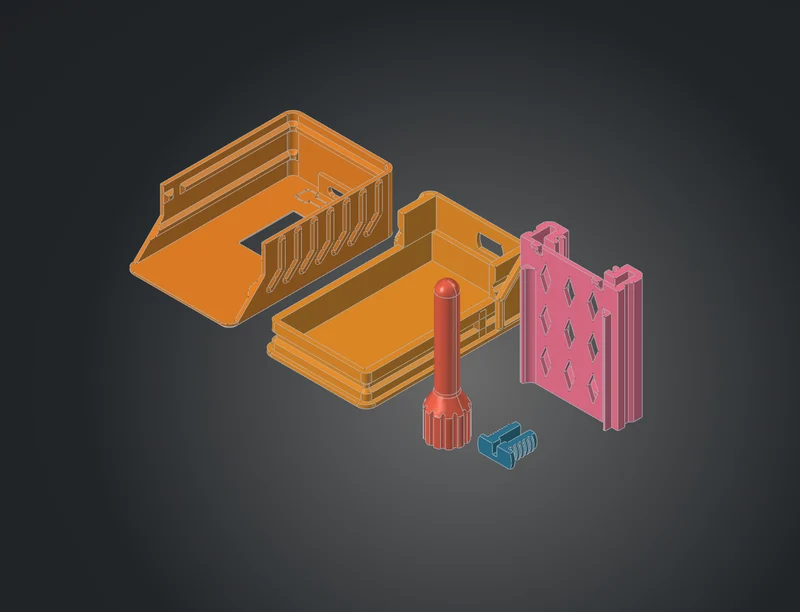

Дизайн

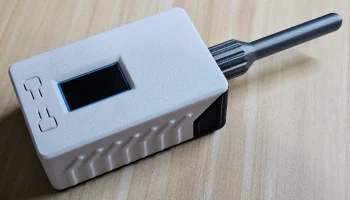

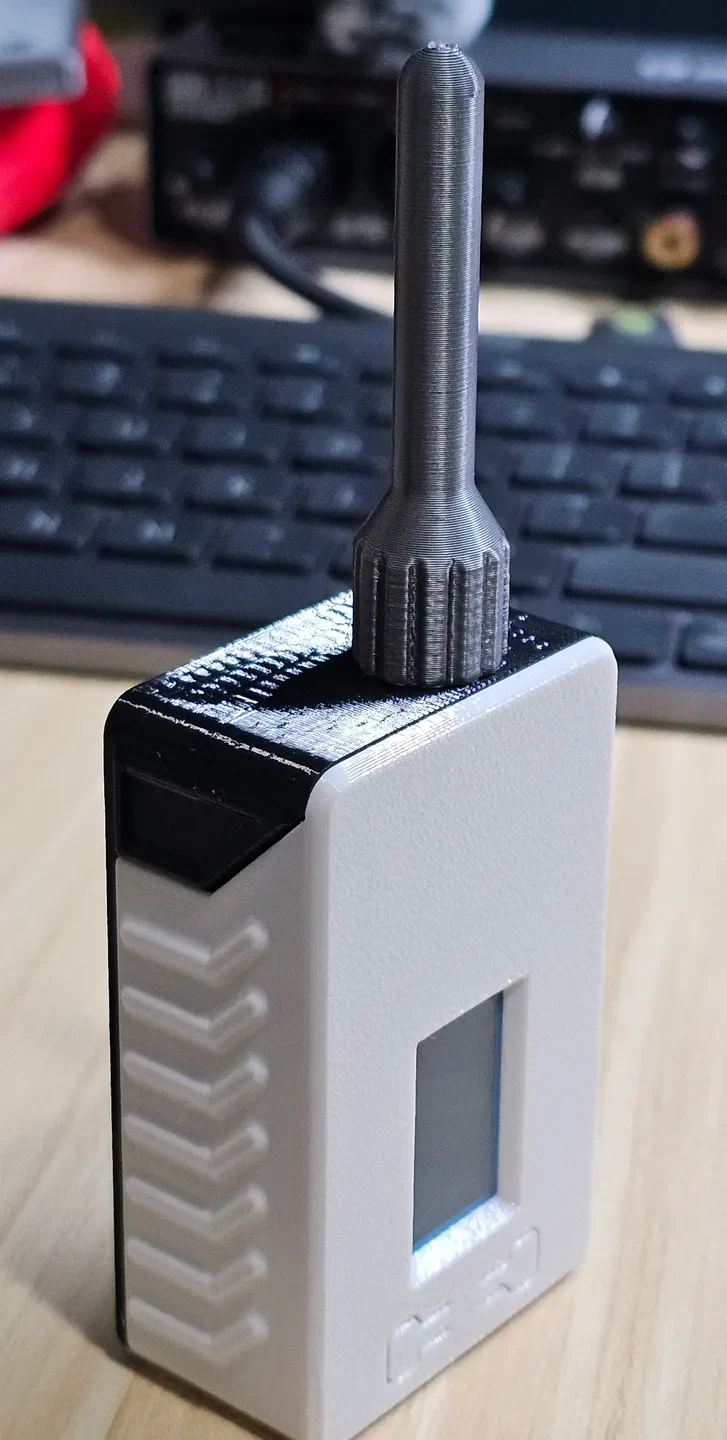

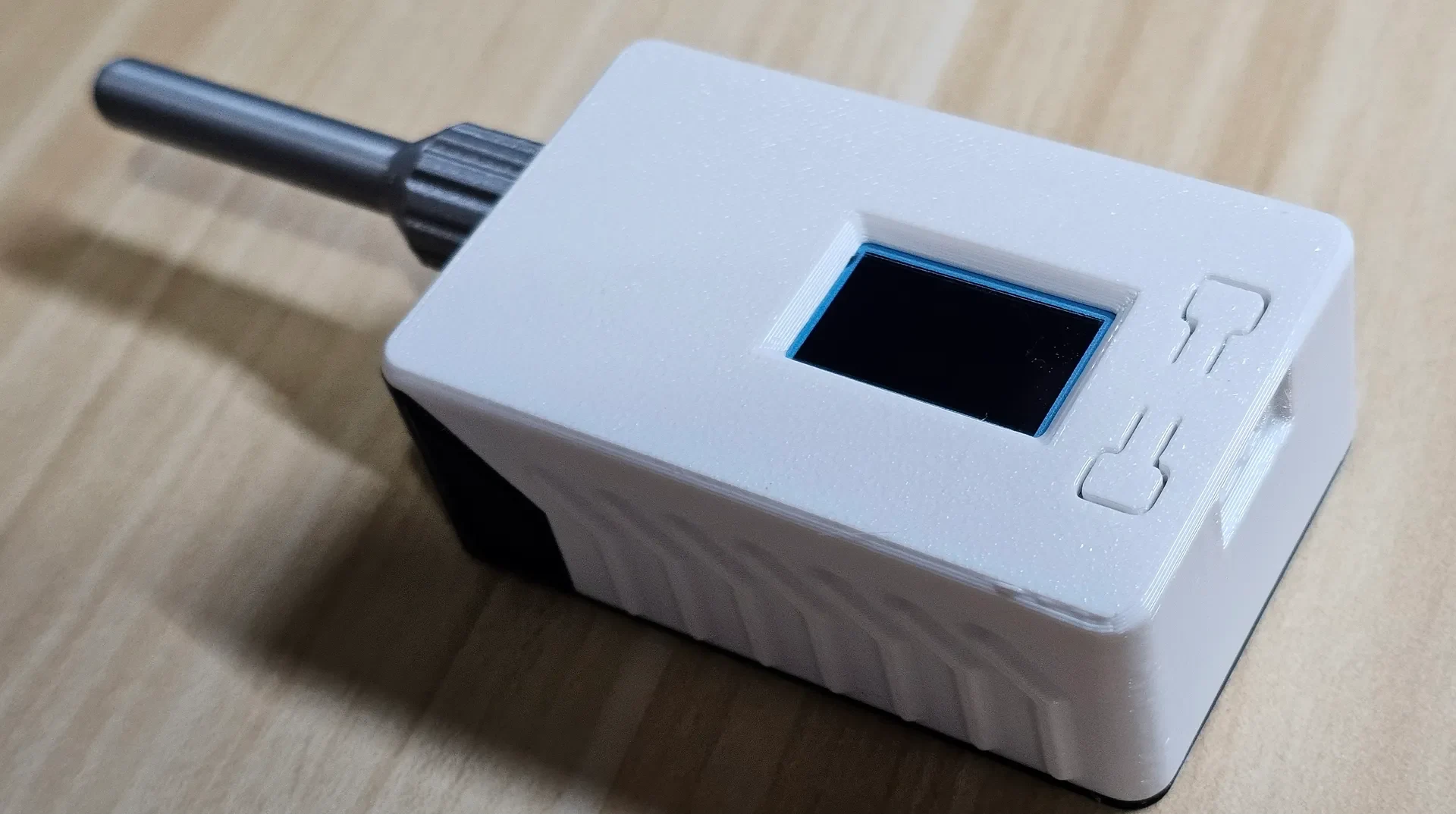

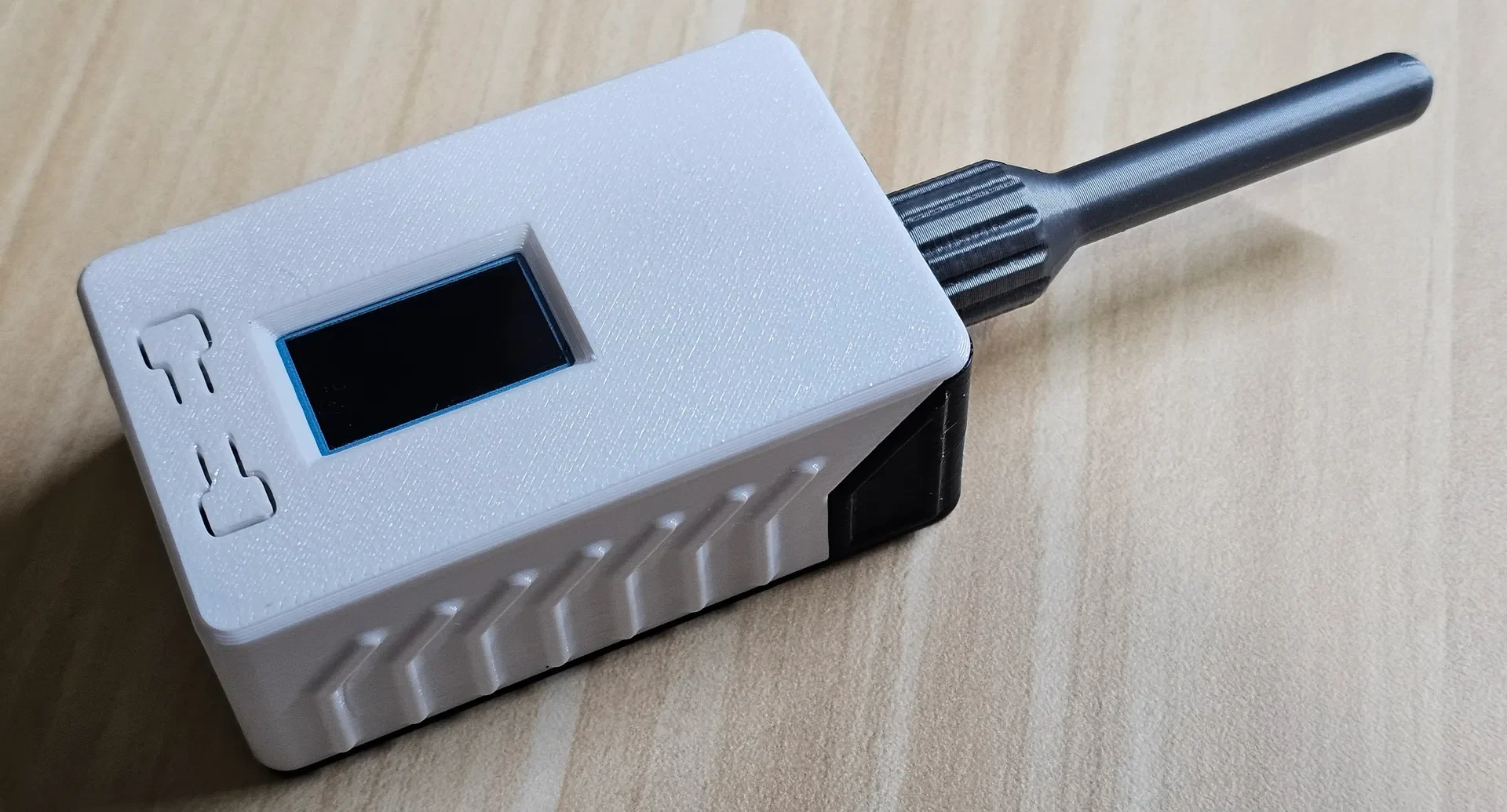

Целью был минималистичный корпус, который легко распечатать и собрать и который не требует никакого оборудования.

Поддержка липо-аккумулятора емкостью 3000 мАч (~ 68 мм x 38 мм x 11 мм).

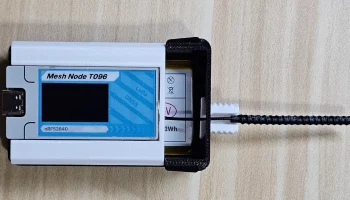

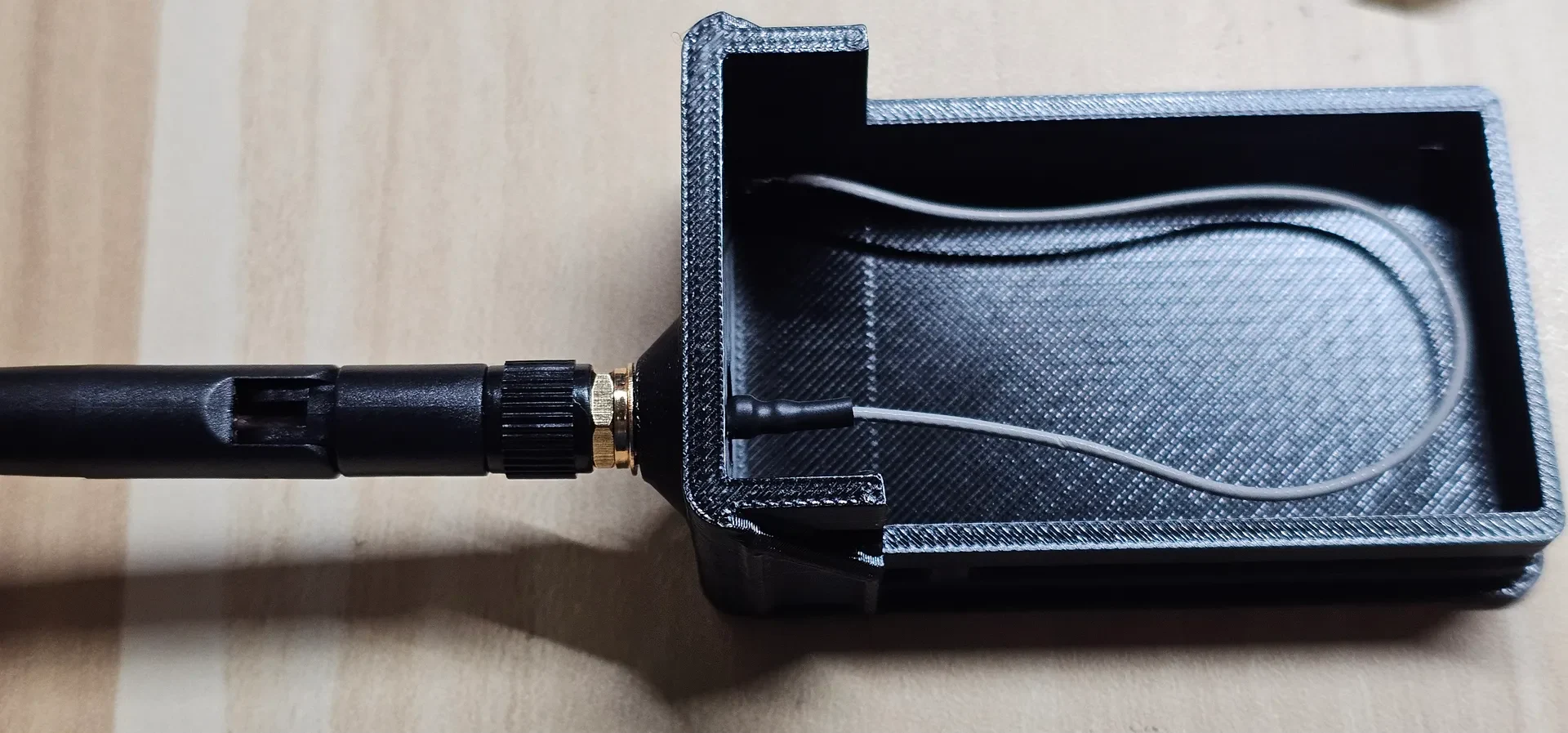

Разработана для предоставленной поставщиком катушки антенны и обеспечивает недорогую сборку. Эта антенна на удивление хороша. Нет необходимости тратить больше денег. Примечание. Антенны SMA теперь также поддерживаются благодаря новому дизайну нижней части.

Печать

PETG рекомендуется из-за долговечности, но PLA должен работать нормально.

Высота слоя 0,2 мм, 2 стенки, 3 нижних и 5 верхних слоев.

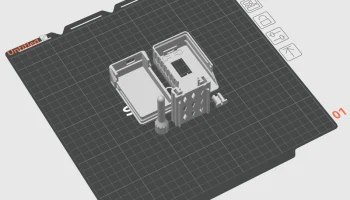

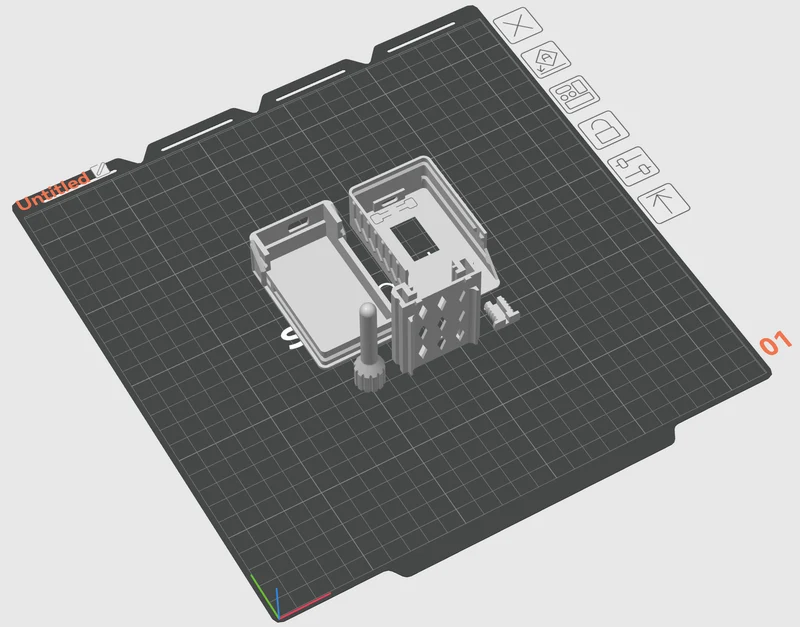

Никакой поддержки не требуется. Распечатайте в указанной ориентации.

Сборка

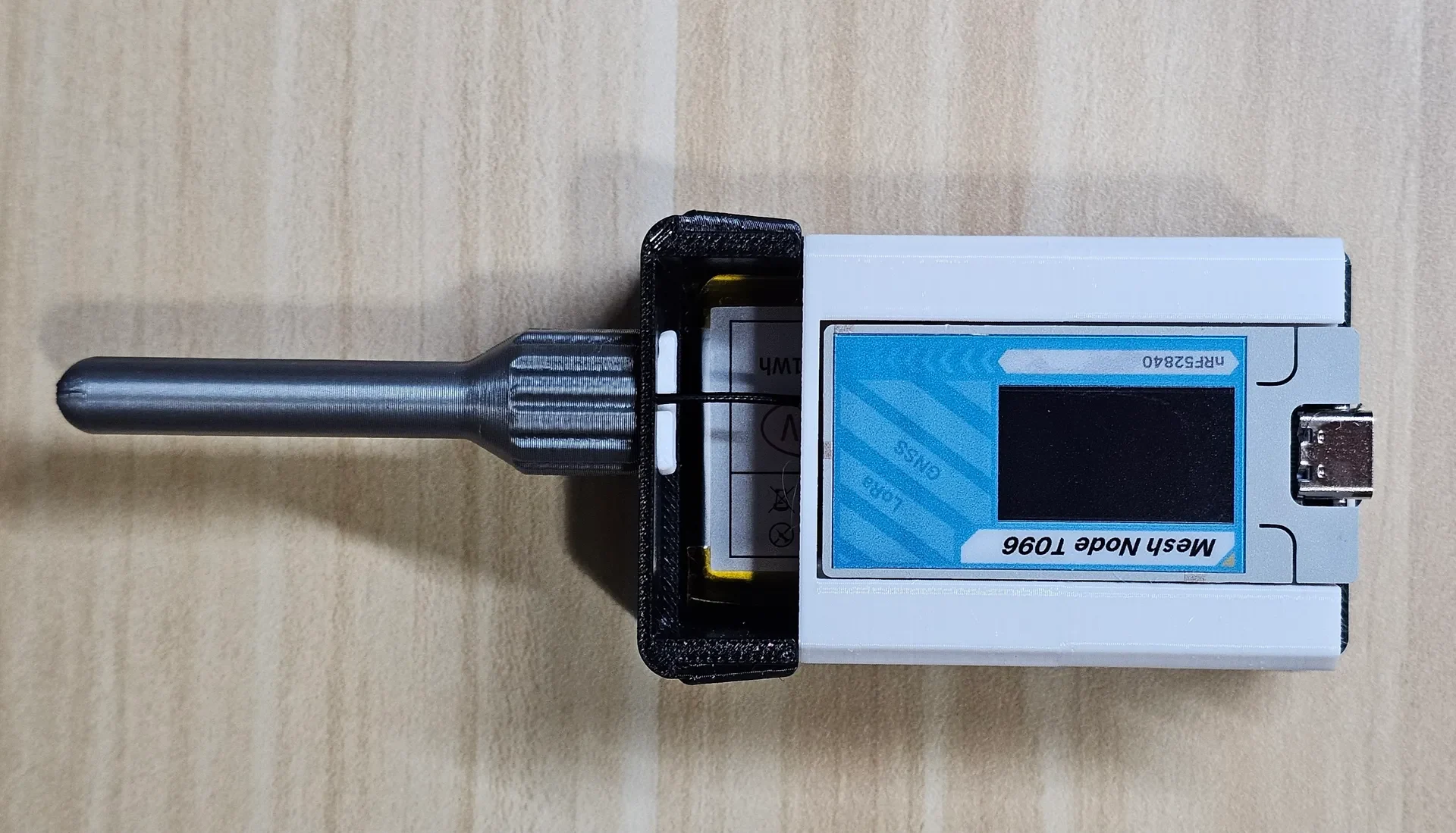

Прикрепите антенну к комплекту T096, следуя инструкциям поставщика.

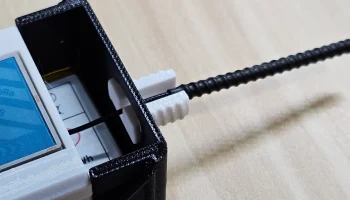

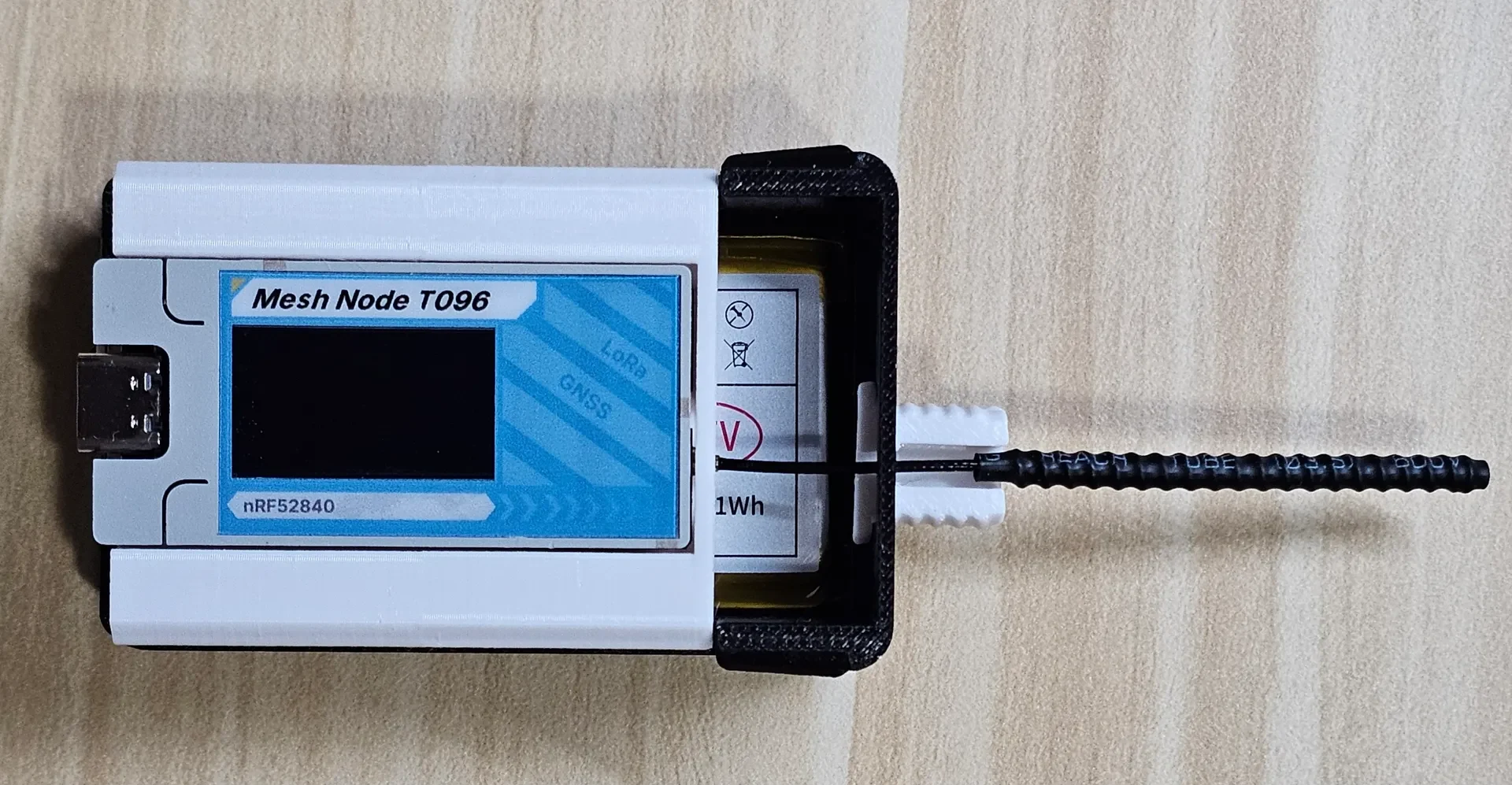

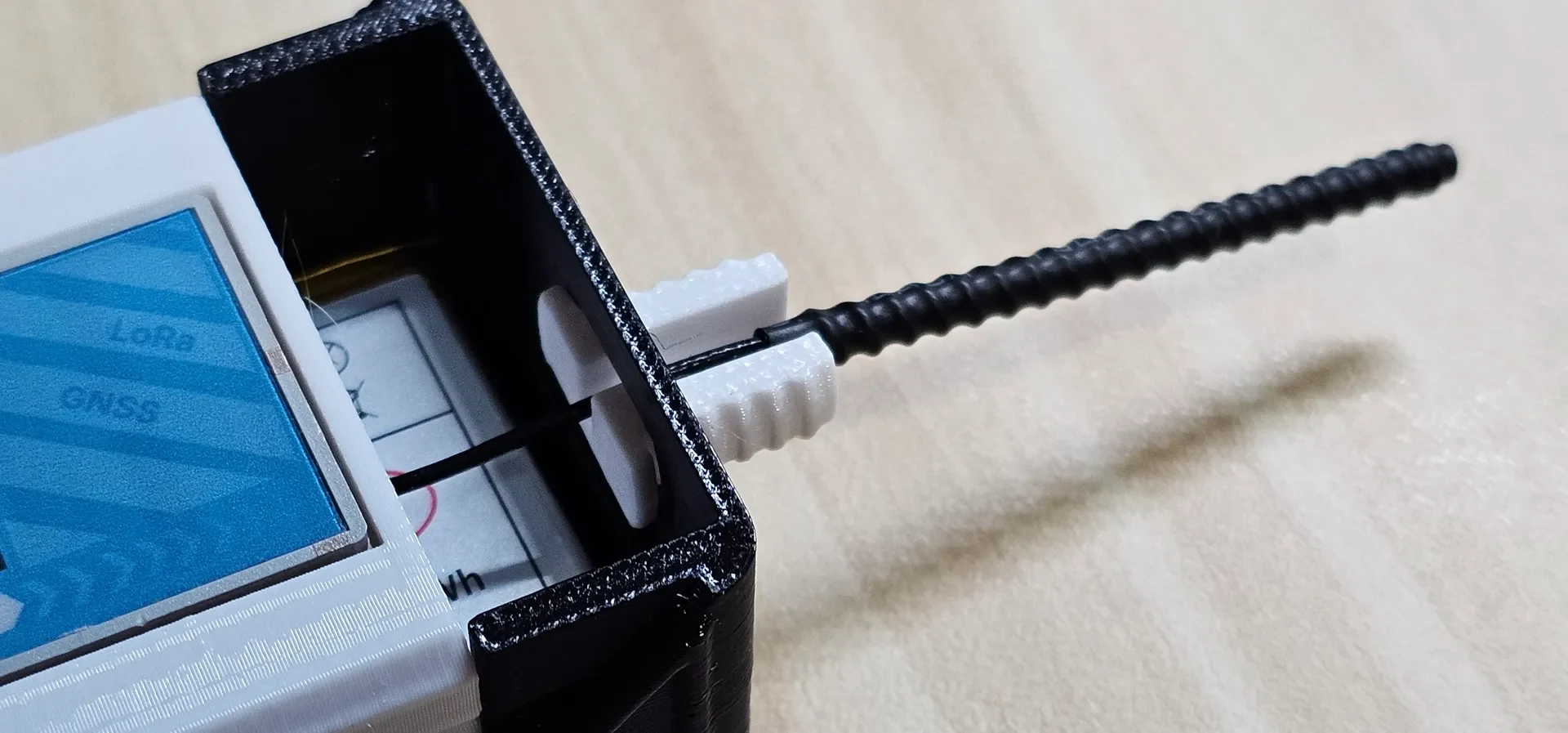

Наденьте его на держатель и проведите антенну через отверстие.

Поместите антенну на основание антенны и вставьте ее через отверстие в нижней части корпуса.

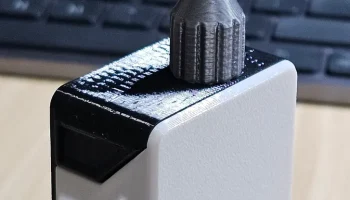

Прикрутите крышку антенны.

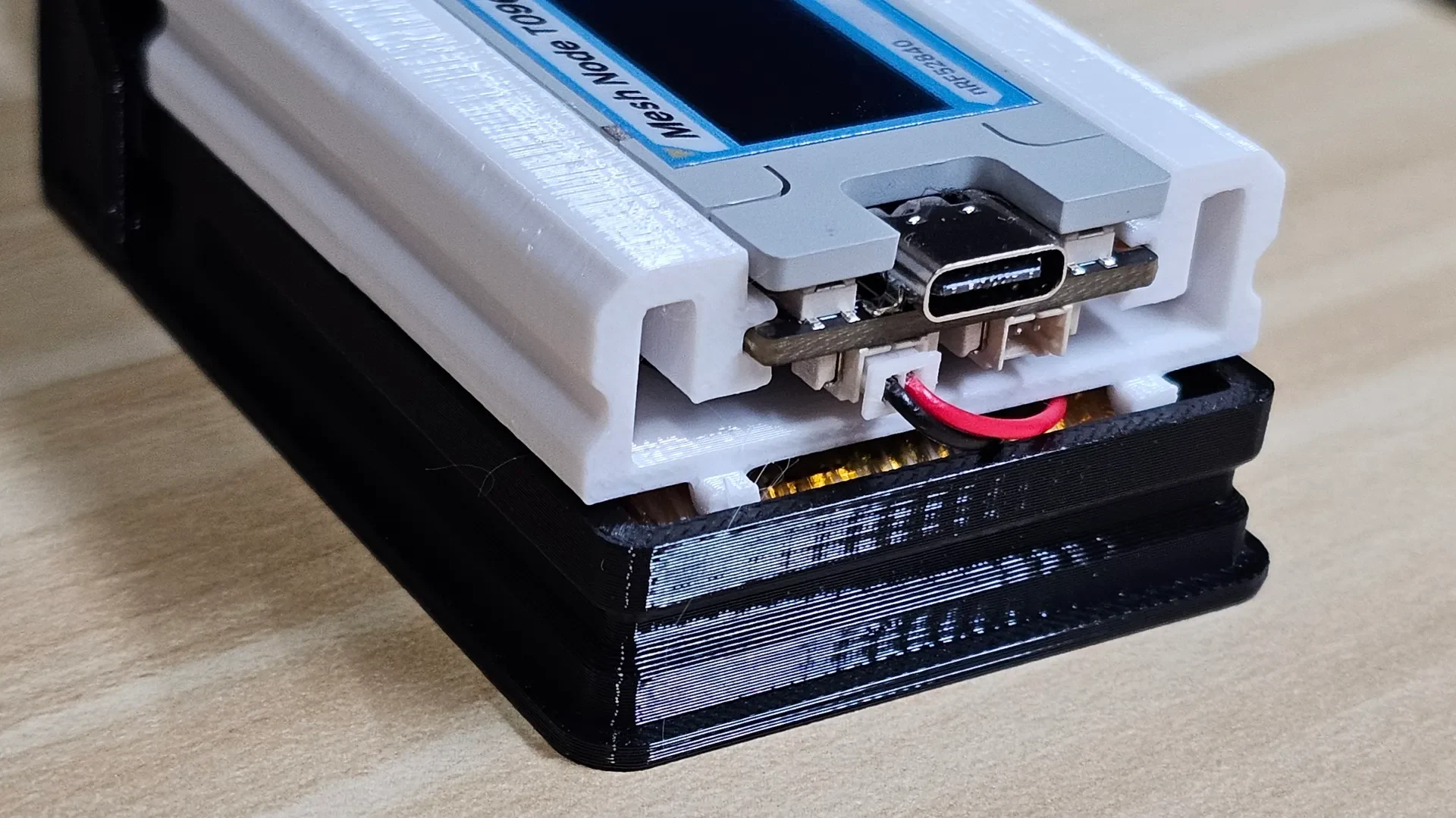

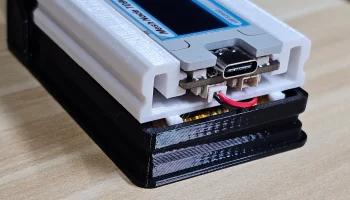

Подключите аккумулятор к комплекту (Не подключайте аккумулятор без подключения антенны!!).

Сдвиньте верхнюю крышку до щелчка. Чтобы снять верхнюю крышку, крепко возьмитесь за оба конца и осторожно покачивайте, чтобы раздвинуть ее.

Комментарии, отзывы и отзывы приветствуются.
