Heltec V4 - 4000 мАч
Компоненты с сайта www.laskakit.cz
LiPol аккумулятор LaskaKit 125054 4000 мАч 3,7 В JST-PH 2.0 Код: LA123146
Переходник для аккумулятора JST-PH-2 с 2 мм на JST 1,25 мм, 5 см Код: LA150171B
Heltec WiFi LoRa 32 V4.3 ESP32S3 + SX1262 868 МГц 0,96 дюйма Код: LA100096
Антенна NiceRF SW868-ZD115 2,15 дБи, 11 см, 868 МГц Код: LA162055D или гибкая антенна Gizont 10 дБи, 16,7 см, 868 МГц Код: LA162055H
Пигтейл U.FL/IPEX1 — SMA гнездо, кабель 1,15 мм, 15 см Код: LA150036

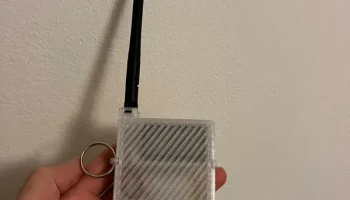

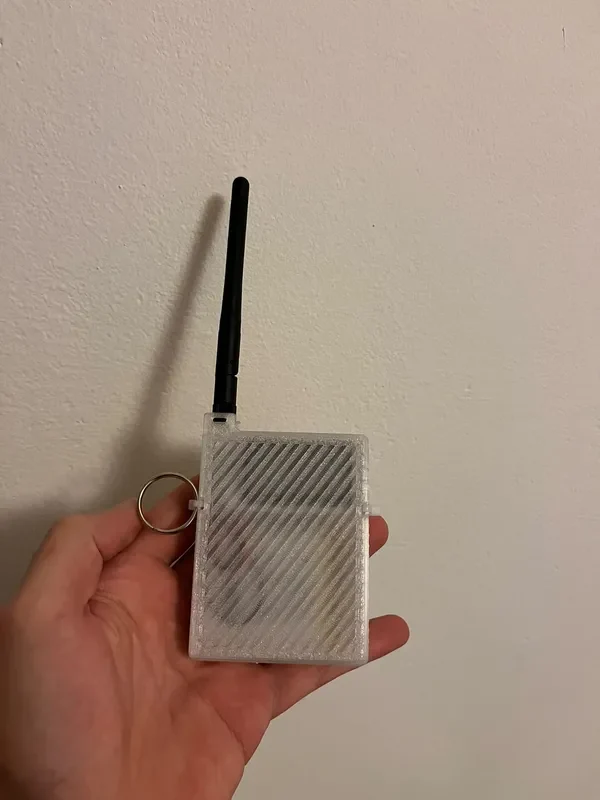

В корпусе имеются отверстия для тонких съемников электрика (ширина 4 мм) — используются для фиксации крышки или крепления карабина/кольца.
Инструкции:
!!! Внимание!!! Подключите антенну перед подключением аккумулятора/USB C.
Вставьте антенну в отверстие для антенны (шестигранник), слегка прикрутите, чтобы она не выпала.
Затем подключите Heltec и поместите Heltec в футляр.
Подключите переходник к аккумулятору и положите под «ограничитель» (!!), чтобы не повредить кабели при замыкании кабеля.

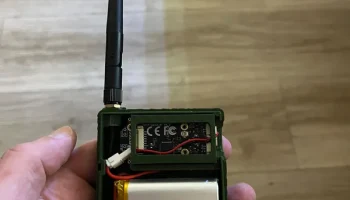

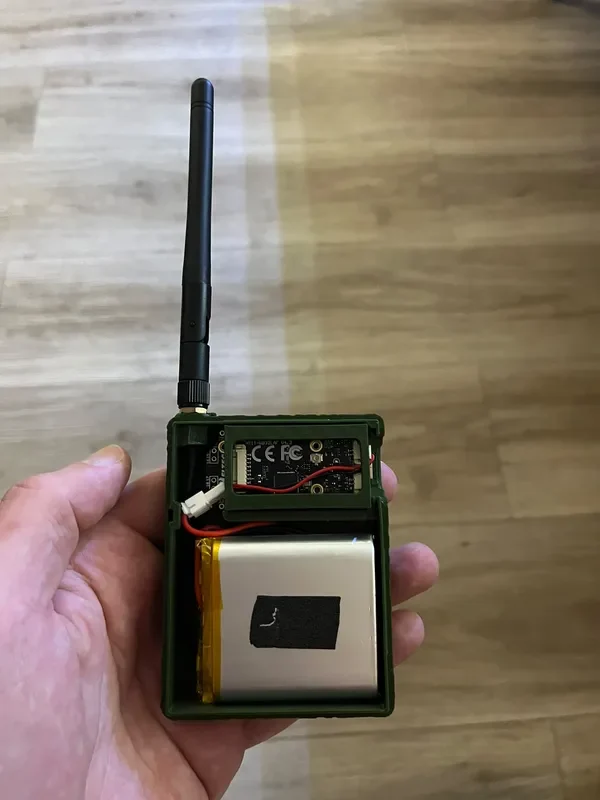

Вставьте аккумулятор (можно приклеить с двух сторон) и подключите.
Убедитесь, что кабели не мешают закрытию, и закройте крышку.
Потяните его вниз 2 раза с помощью ленты
Дайте мне знать в комментариях, если вы заинтересованы в редактировании.
Перепродавать, т.е. запрещено. лицензия
