Эта конструкция антенны заняла у меня некоторое время, чтобы разобраться, но, по моему мнению, она прекрасно настраивается на трехполуволновой стеке литовна64.

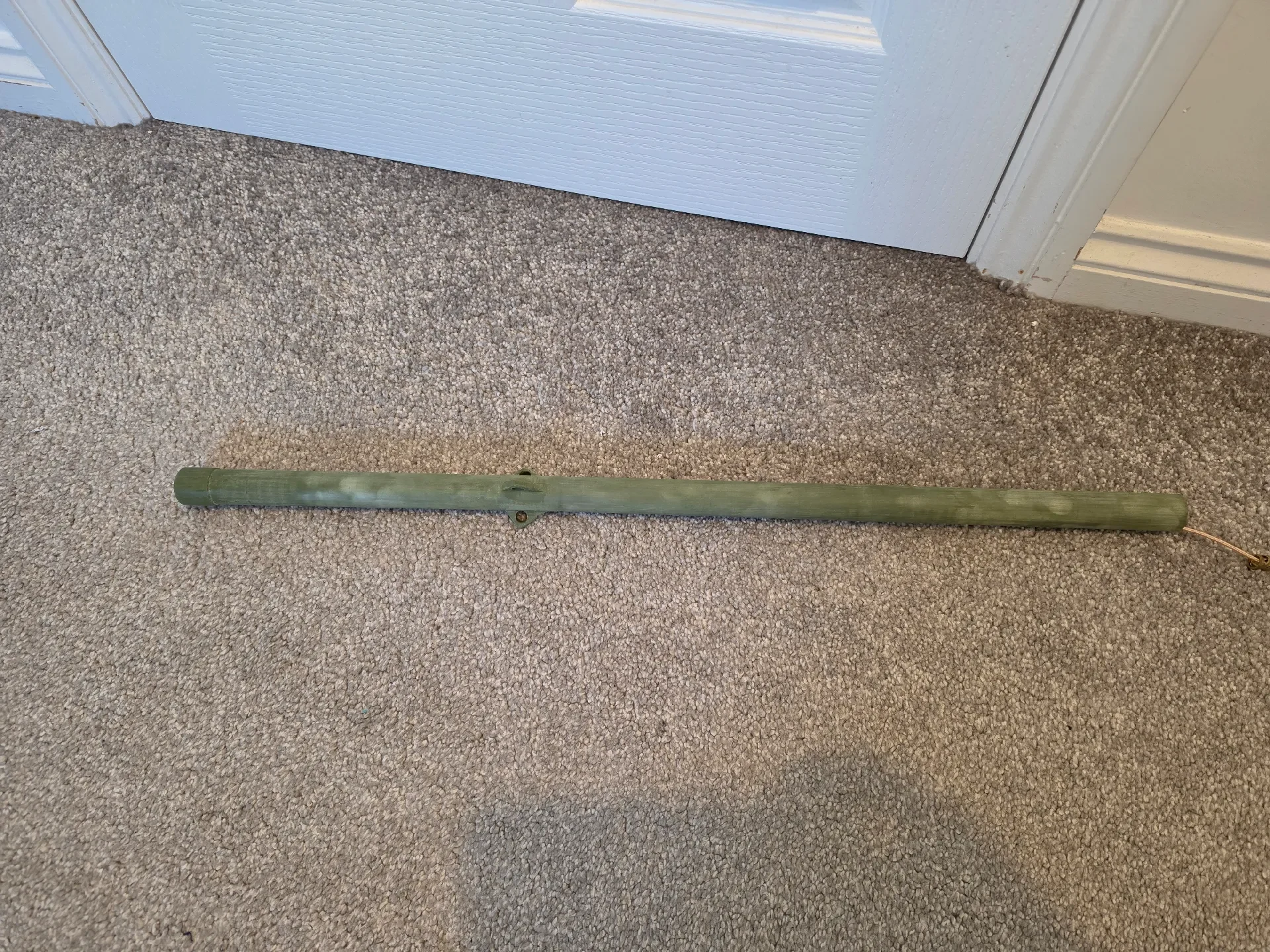

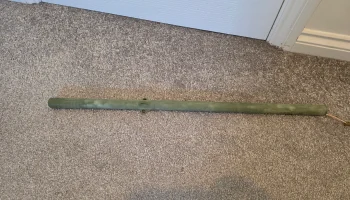

Используя диэлектрическую прокладку, вы можете создать простой полуволновой диполь или сложить элементы вместе с катушками задержки, чтобы получить антенну с высоким коэффициентом усиления. Изображенный на фото трехэлементный стек должен составлять где-то около 5,8 дБи.
Необходимые материалы:
ASA-нить. ASA имеет низкую диэлектрическую постоянную, и любая длина, указанная в этой конструкции, специально разработана для работы с ASA на 25% заполнении с 4 внешними стенками.
Латунная трубка 4х1 мм.
Латунная трубка 10х1 мм.
Коаксиал Rg316.
немного суперклея и немного ацетона.
Вилки УВЧ типа N, обжимной инструмент и, наконец, паяльное оборудование.

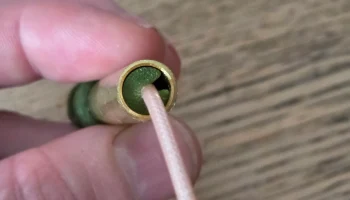

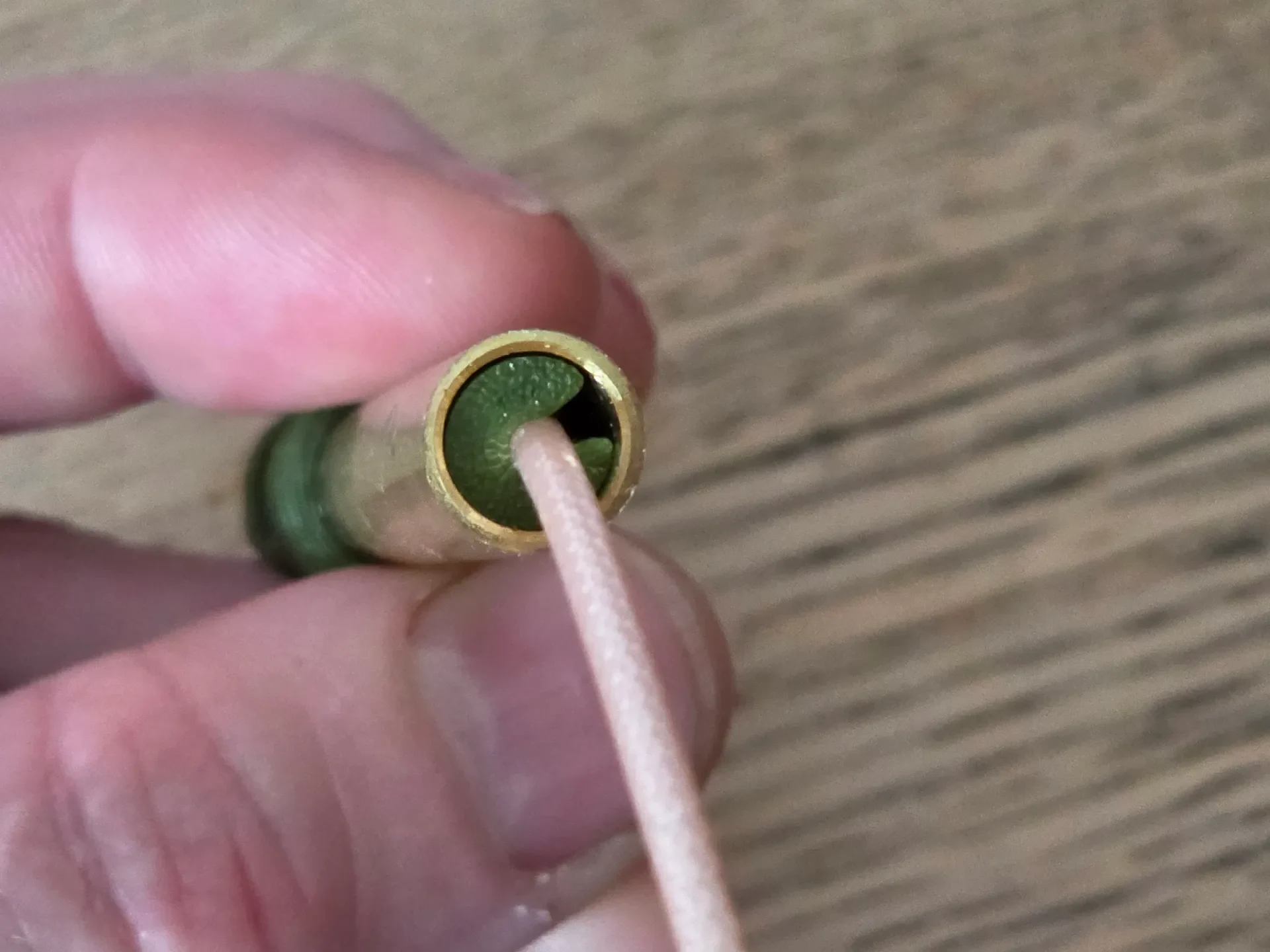

Гильза: размеры 74 мм для многоуровневого диполя или 75 мм для простого диполя. Необходимо напечатать две небольшие прокладки, чтобы коаксиальный кабель не касался внутренней части втулки. Один расположен на середине длины 10-миллиметровой трубки, другой — на конце, где коаксиальный кабель выходит из трубки. элементы скрепляются небольшим количеством суперклея. Будьте осторожны, если использовать слишком много клея CA, он может испортить настройку.
Размер первого четвертьволнового элемента составляет 73 мм для составного диполя или 76 мм для простого диполя, поскольку катушки задержки вызывают диэлектрическую нагрузку и замедляют коэффициент укорочения.
У Эндрю МакНила есть очень хорошая информация о том, как припаять антенну гильзового дипольного типа. Я включил ссылку на временную метку в это видео здесь:

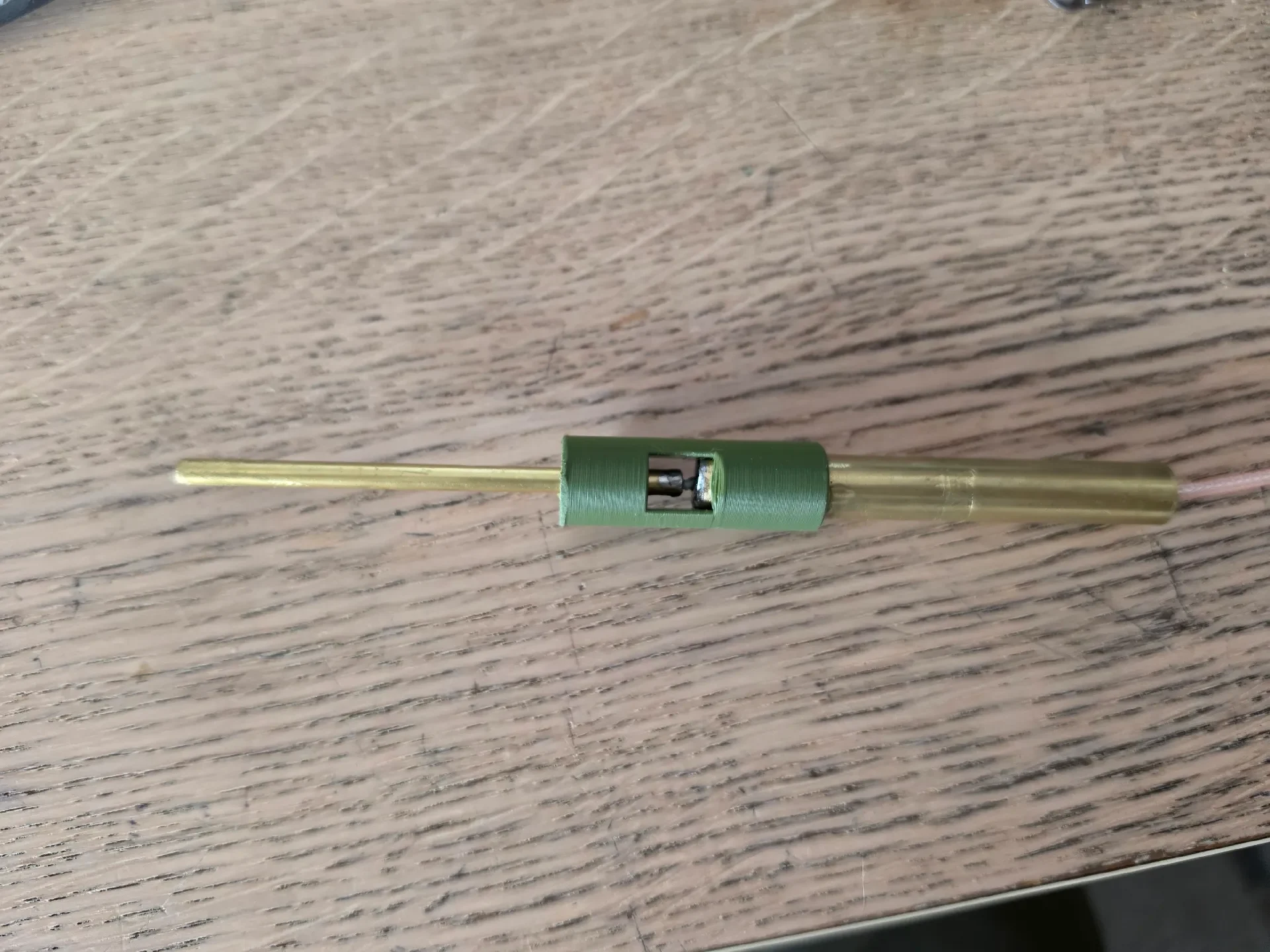

Моя модель зависит от зазора в 2 мм между элементом втулки и первой четвертьволновой секцией, при этом диэлектрик остается неповрежденным.

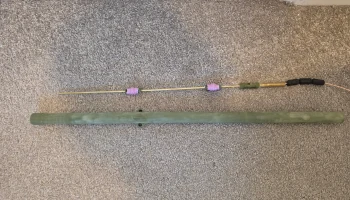

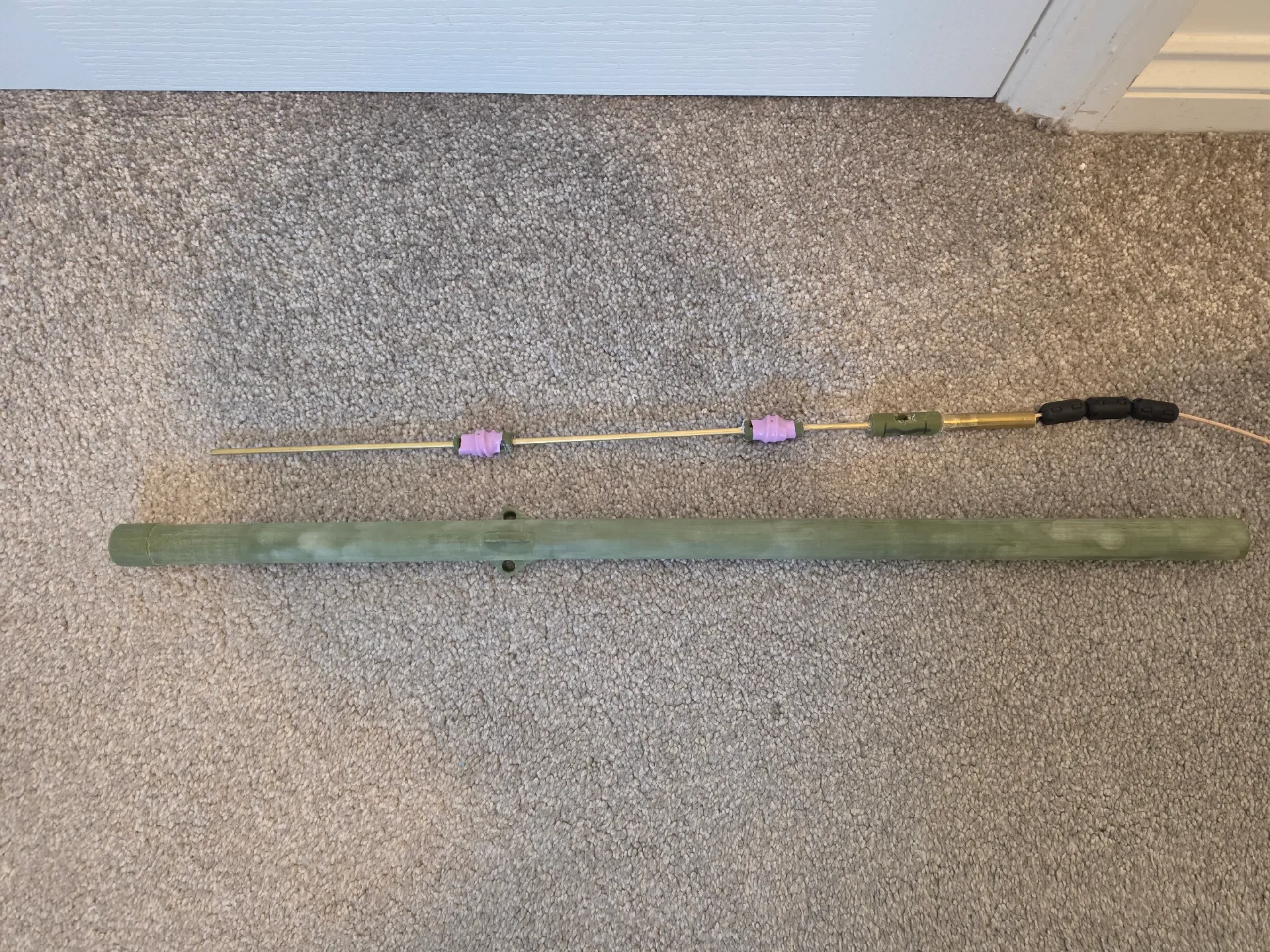

Распечатайте столько секций обтекателя и растяжки, сколько вам нужно, т.е. 3 раздела для версии 5.8. При создании версии 5,8 дби вам придется распечатать две катушки задержки: одну правостороннюю и одну левостороннюю. Фазировка достигается путем обрезки куска rg316 до длины 127 мм, что составляет половину длины волны плюс 6 мм. 3 мм обнажаются с каждого конца, скручиваются и припаиваются к центру отверстия на форме катушки задержки. Одна катушка должна вращаться по часовой стрелке, а другая против часовой стрелки, чтобы антенна работала. Я обматываю катушки обрезками ПВХ-пленки 18650, чтобы удерживать их на месте, это неудобно, поэтому я использовал небольшие тиски, чтобы удерживать коаксиальный кабель на месте. Детали обтекателя сварены вместе с использованием растворителя, а весь корпус был опрыскан или несколько раз окрашен ацетоном для защиты от атмосферных воздействий и обеспечения структурной целостности.
Нижний разъем спроектирован таким образом, чтобы очень плотно прилегать к разъему УВЧ типа N с вилкой и надевается на коаксиальный кабель перед обжатием фитинга. Затем его приклеивают на место эпоксидной смолой, и вся сборка смазывается. вместе.
