Muzi Works Base Duo + корпус Super IO

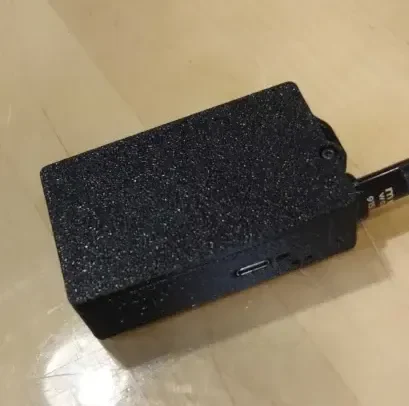

Это первый проект радиотелефона, предназначенный для размещения плат Muzi Works Base Duo и Super IO, а также их базовой батареи и штыревой антенны. У меня не возникло никаких проблем с установкой, но, пожалуйста, дайте мне знать, если они возникнут, чтобы я мог внести соответствующие изменения. Я разработал его без внешней кнопки сброса (ее можно нажать булавкой) и с утопленным переключателем питания/GPS, чтобы его нельзя было случайно сдвинуть. Лицевые кнопки т��кже расположены на одном уровне, чтобы предотвратить случайное нажатие. Я подумываю о том, чтобы некоторые версии продвигались вперед; это довольно чистый лист, но функциональный.

Для печати я использовал следующие настройки (при необходимости откорректируйте их под ваш принтер, материал и т. д.):
Рабочая пластина: текстурированный PEI.
Материал: PETG (также подойдут ASA, ABS и PA12, в зависимости от вашего применения)
Высота слоя: 0,2 мм
Количество стен: 3
Твердые слои: 5 верхних, 5 нижних (сплошная оболочка толщиной 1 мм)
Заполнение: 15-25%, Треугольник
Точная высота по оси Z: включено
Глажение: все верхние поверхности передней панели, задней панели и пуговиц. Не требуется для вставки или втулки. Я использую 20% экструзию для глажки, оставив остальные настройки без изменений, и устанавливаю верхнюю поверхностную плотность на 95: чтобы обеспечить некоторое пространство для маневра гладильной нити, чтобы она могла расположиться в верхнем слое.
Опоры: опоры для деревьев только для передней панели, смещение по оси Z 0,1 мм, 4-5 интерфейсных слоев с малым расстоянием между X/Y. Они действительно необходимы только в нескольких местах (порт USB-C, разъем для антенны).
Компенсация отверстия X/Y: 0,025 мм
Компенсация контура X/Y: 0,025 мм
Нечеткая кожа: Все стены; Расстояние между точками 0,2 мм; Толщина 0,05 мм

Печатайте детали лицевой стороной вниз на рабочей пластине. Кнопки расположены расширяющимися вниз. Найдите проходной канал антенного пр��вода 2,4 ГГц на вставке лицевой стороной вверх, чтобы избежать выступания. Рукав можно разместить верхним (более открытым) концом вверх для удобства печати.

После печати вам нужно будет вставить резьбовую вставку для термофиксации на место. Для этого я использовал вставку M2 и M2 SHCS длиной 5 мм, но лицевую панель можно переделать, чтобы использовать для сборки последний саморез из комплекта плат, если вам не нужна долговечность вставки.

Для сборки сначала установите на место 6 лицевых кнопок на передней панели. Они должны иметь хорошую скользящую посадку, но не слишком люфтить. Затем вставьте плату в сборе в корпус верхним концом вниз и покачайте ее, одновременно приподняв боковую стенку, чтобы позволить пройти переключателю и разъему USB-C. Он должен более или менее защелкнуться на месте в нижней части верхней оболочки. Затем используйте 5 винтов, входящих в комплект поставки, чтобы закрепить их на месте. Они должны плотно прилегать, но не перетягиваться, так как слишком сильное затягивание может привести к некоторым проблемам с легким нажатием пользовательской кнопки на базовой плате под экраном.

Затем оборудование разъема SMA можно установить снаружи. Сделайте это перед установкой аккумулятора, чтобы не повредить радиодетали. Сначала надевается зубчатая шайба, а затем гайка. Опять же, сделайте это плотно, но не затягивайте слишком сильно. Затем прижмите втулку к монтажному оборудованию и прикрутите антенну (она была разработана для хорошей работы со штыревой антенной Muzi Works; другие могут работать, но ее соответствие не гарантируется; втулка не является обязательной и используется только для снятия некоторого напряжения с разъема SMA в случае боковой нагрузки).

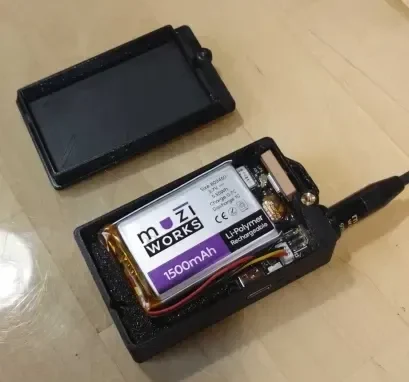

После этого поместите проставку на заднюю часть платы Super IO, затем поместите на нее батарею так, чтобы провода проходили от правого нижнего угла батареи (когда передняя часть обращена лицевой стороной вниз) к разъему батареи. Убедитесь, что вывод антенны 2,4 ГГц проходит внутри канала и позволяет проставке лежать ровно. Поместите GPS-антенну в углубление в верхней части корпуса так, чтобы косичка была направлена ​​вправо и в форме буквы U вокруг разъема на плате.

Наконец, вставьте заднюю пластину в переднюю, зацепив удерживающую кромку внизу. Вероятно, вам придется провести батарею внутрь выступа, как
