Монтажные кронштейны MCSBC-SVR для решетчатой ​​пластины ..

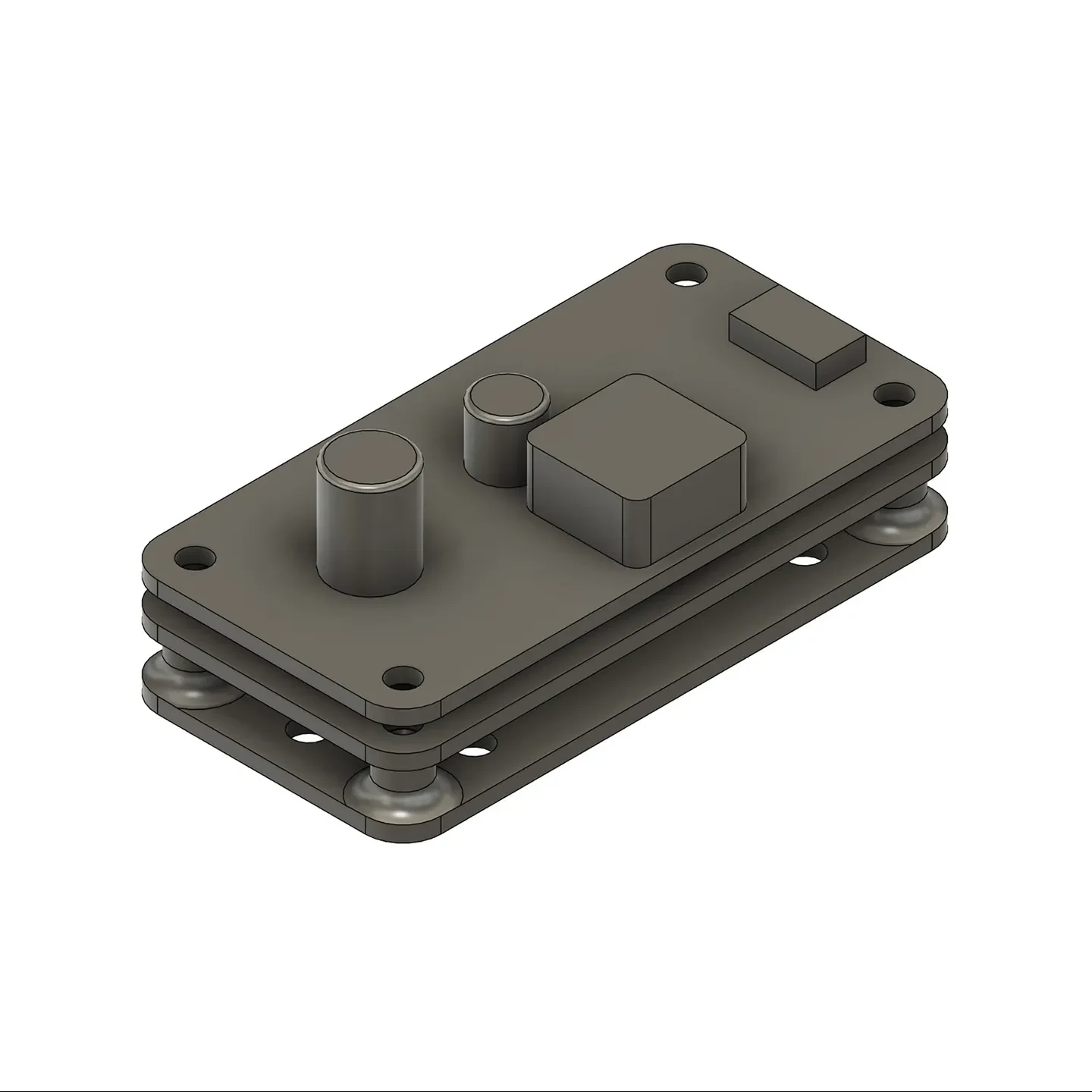

Кронштейны для соединения многохимического зарядного устройства для солнечной батареи и чувствительного регулятора напряжения (MCSBC-SVR) с решетчатыми пластинами во многих готовых корпусах. Эти сетчатые пластины часто имеют сетку 5 мм.

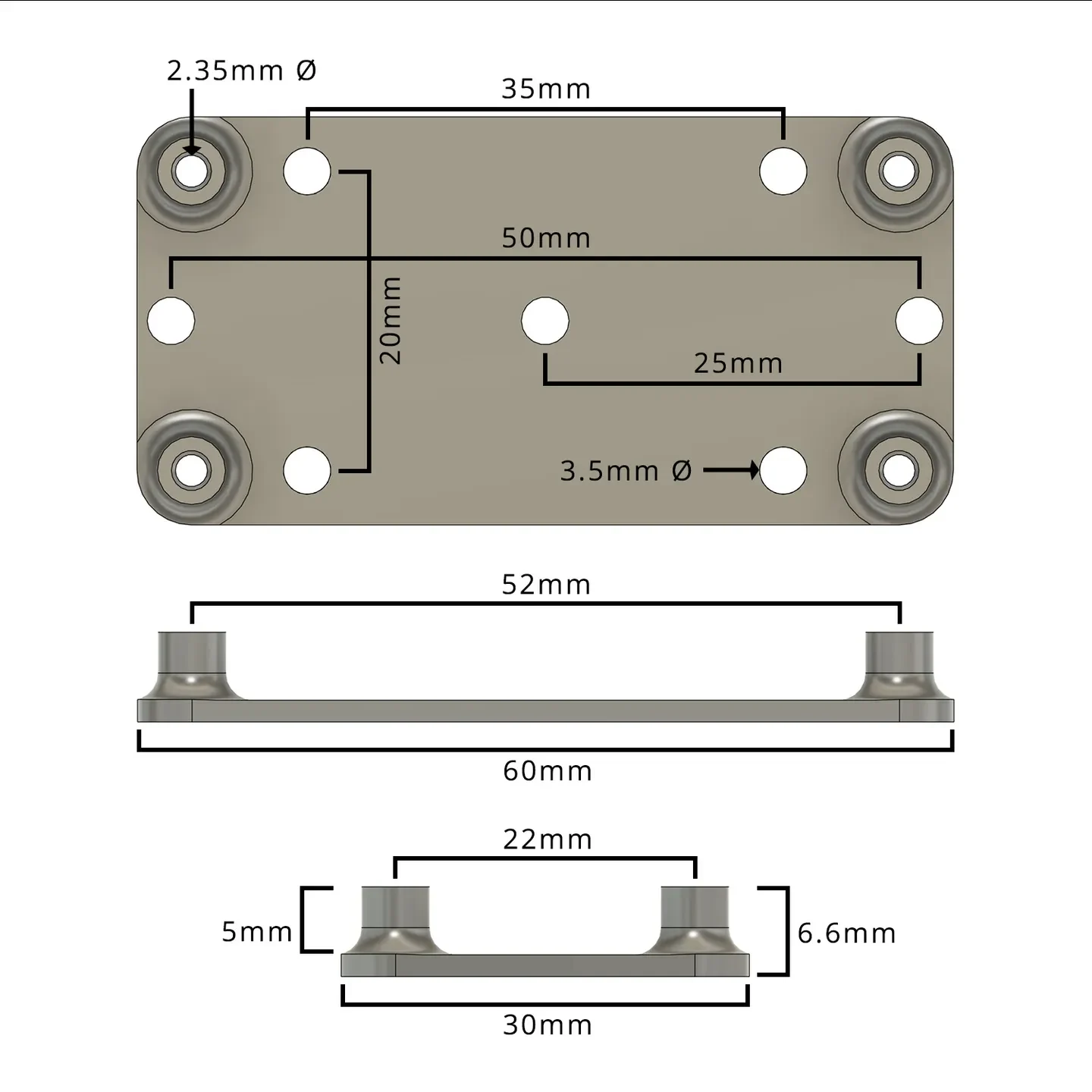

Отверстия в стойках (для крепления зарядного устройства) имеют диаметр 2,35 мм. Это правильный размер для прямой резьбы M2,5 в пластик. Вы можете использовать винты M2,5 длиной 8, 10 или 12 мм. Рекомендую М2,5х10.

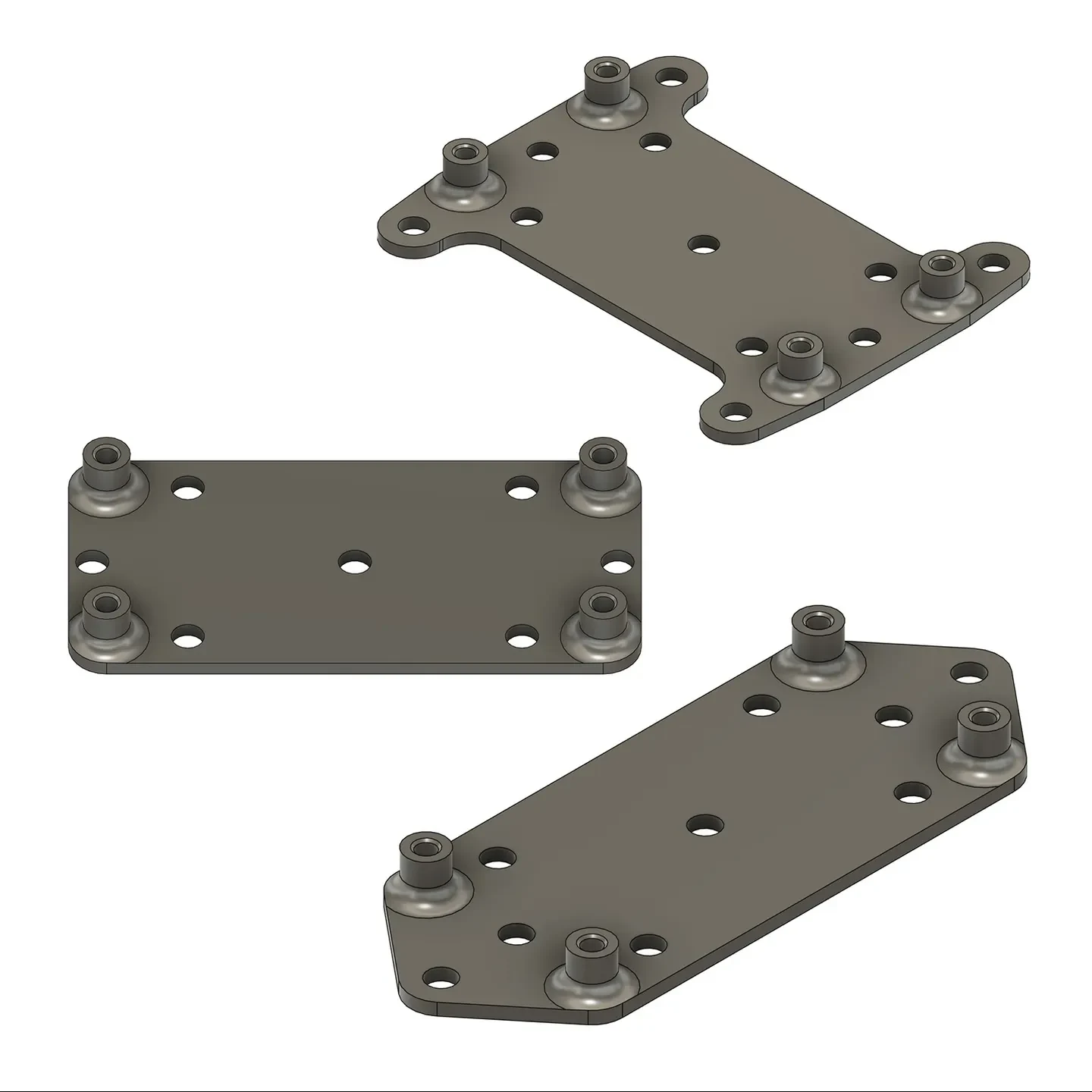

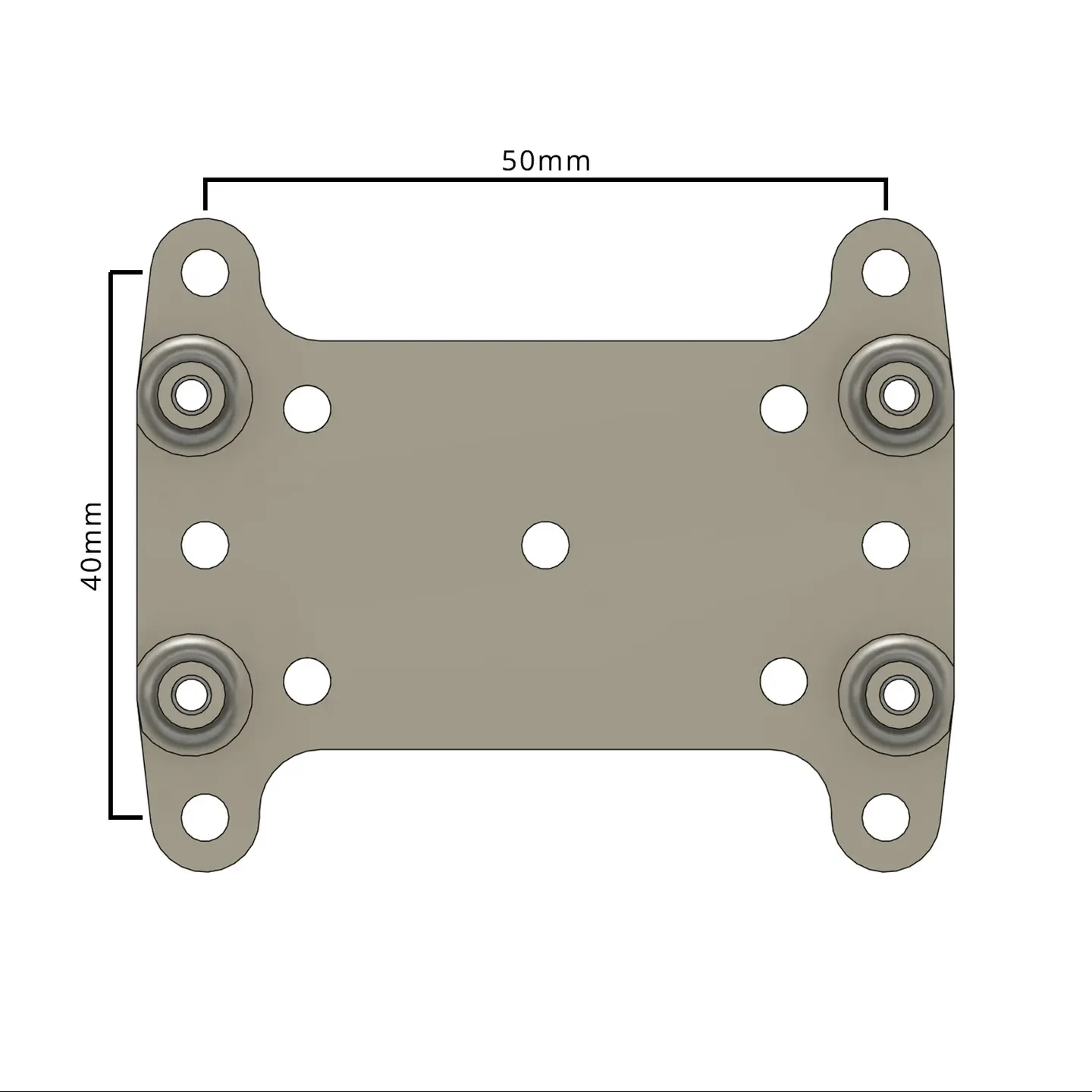

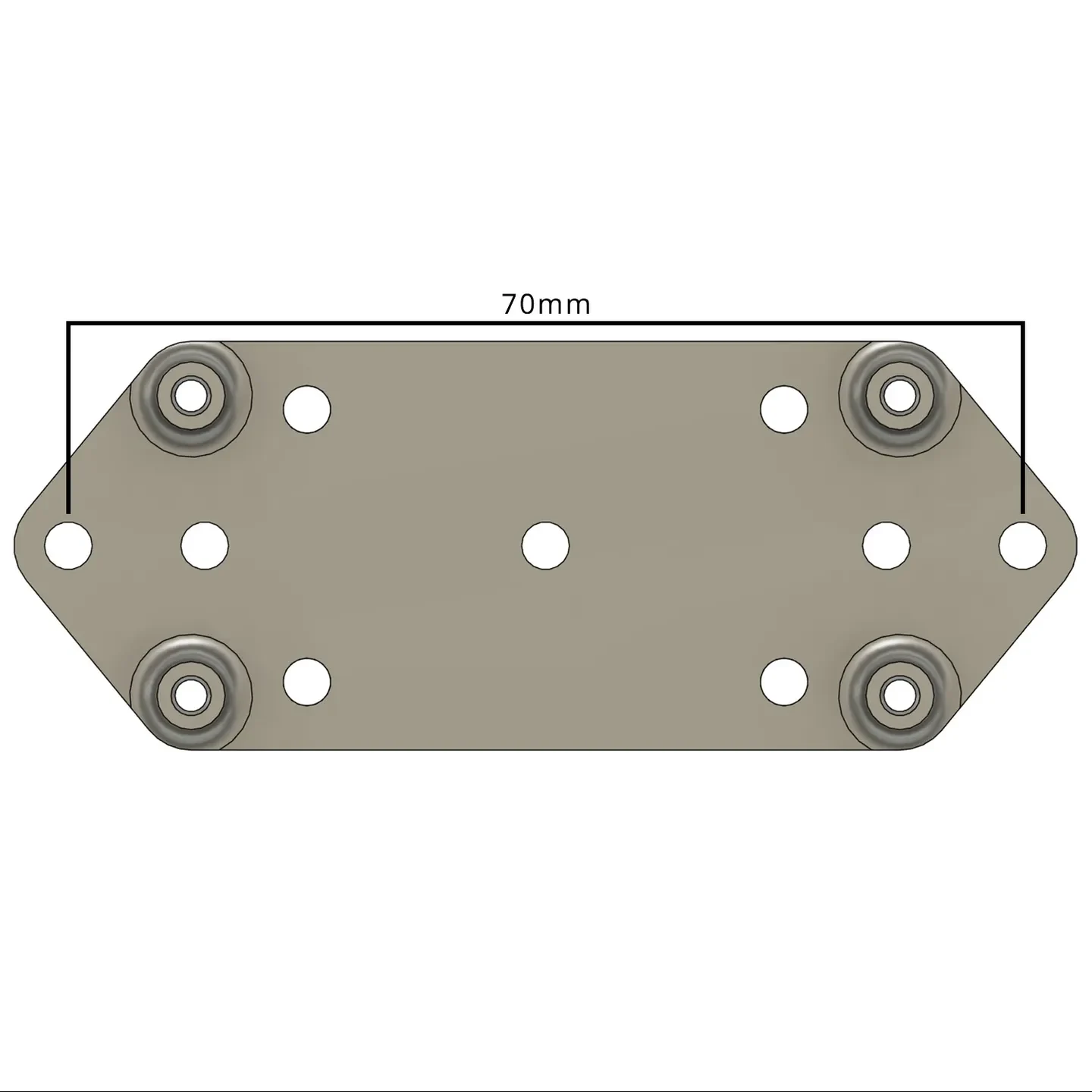

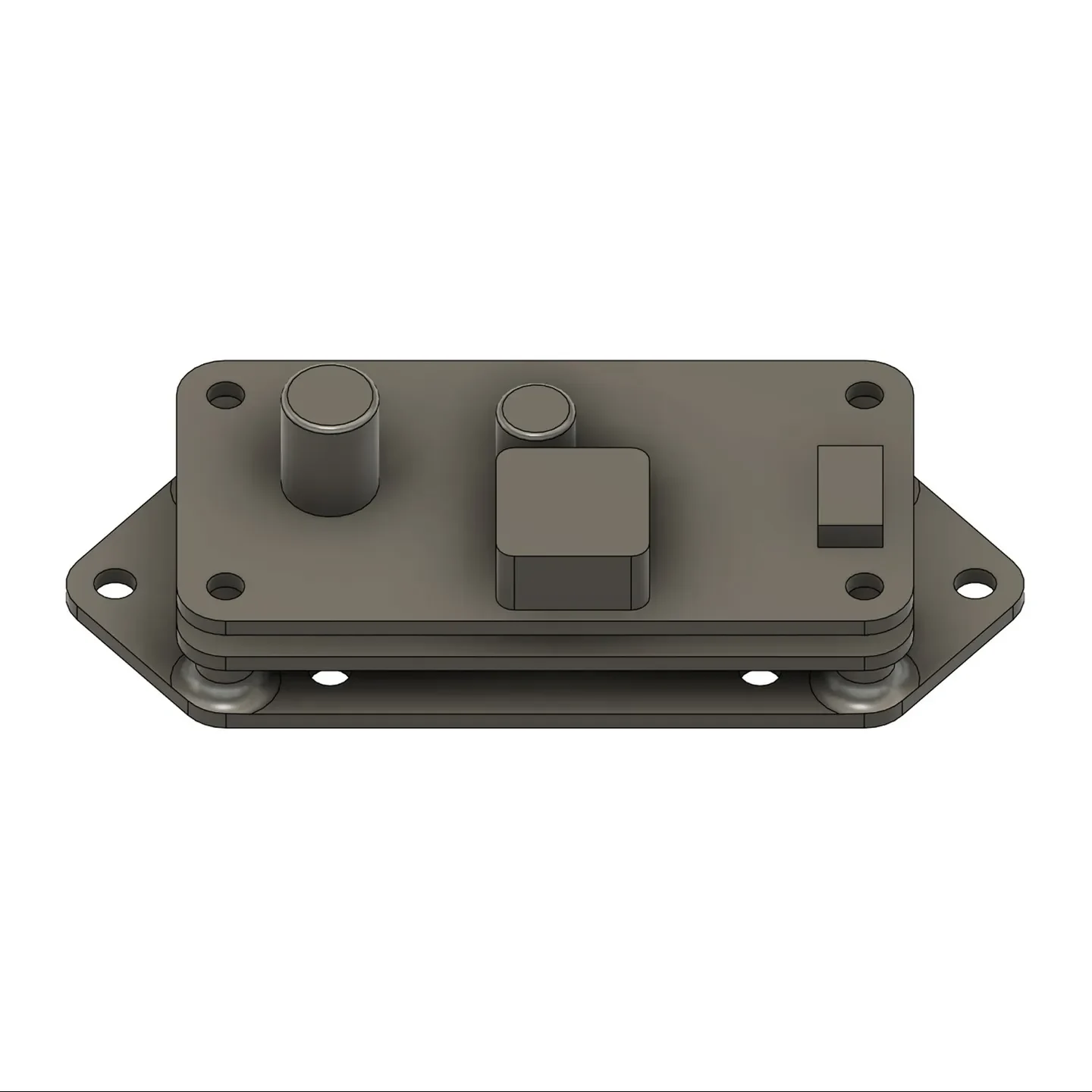

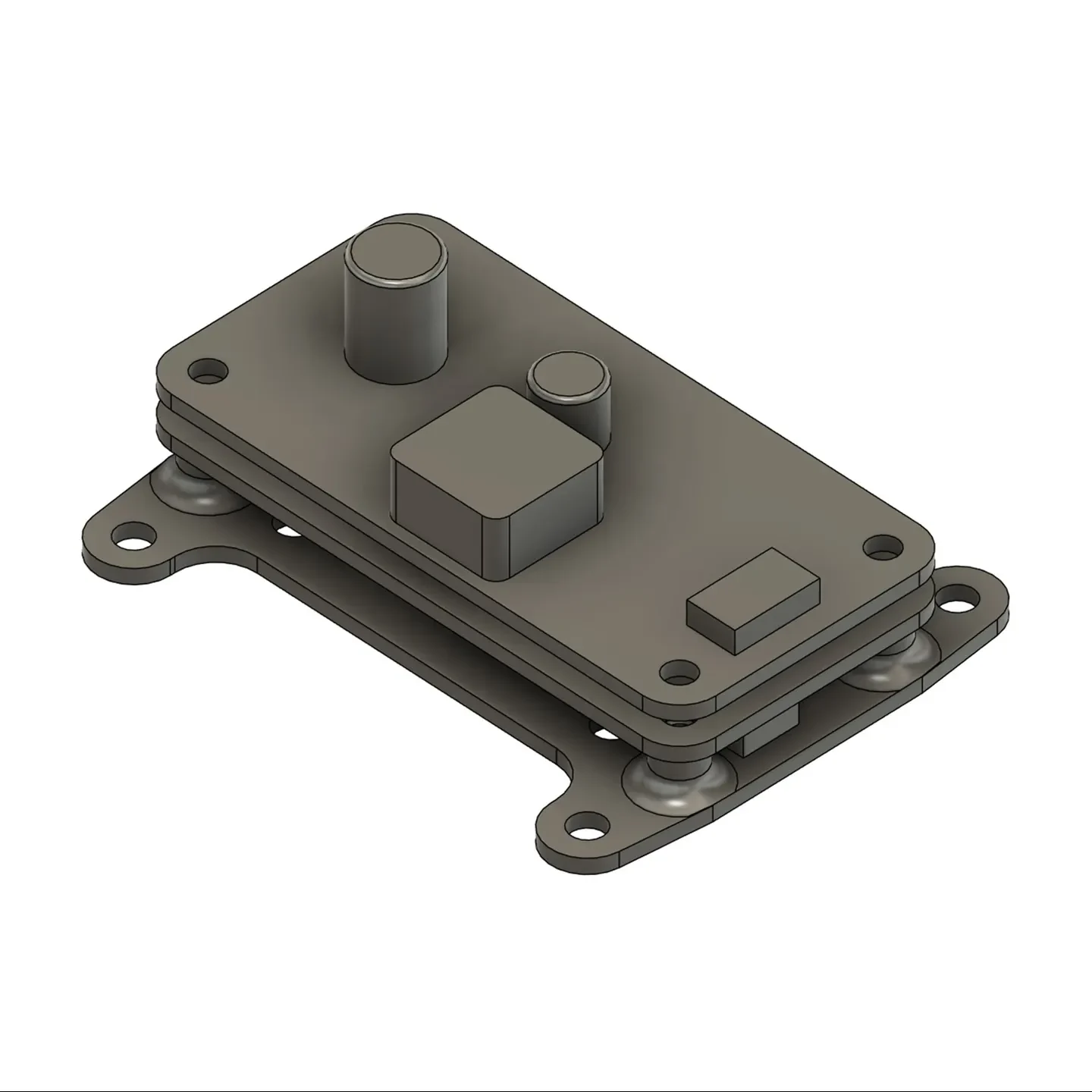

Есть три версии. Первый вариант требует привинчивания кронштейна к корпусу перед подключением платы зарядного устройства. Два других имеют другое расположение отверстий, что позволяет прикрепить его к пластине корпуса после присоединения модуля зарядного устройства.

-

Эти кронштейны также отлично подходят дл�� базовой платы RAK19007. Однако у RAK19007 есть один винт со странным смещенным монтажным отверстием. Вы не сможете использовать винт в этом углу. Трех винтов вполне достаточно, чтобы зафиксировать плату.
