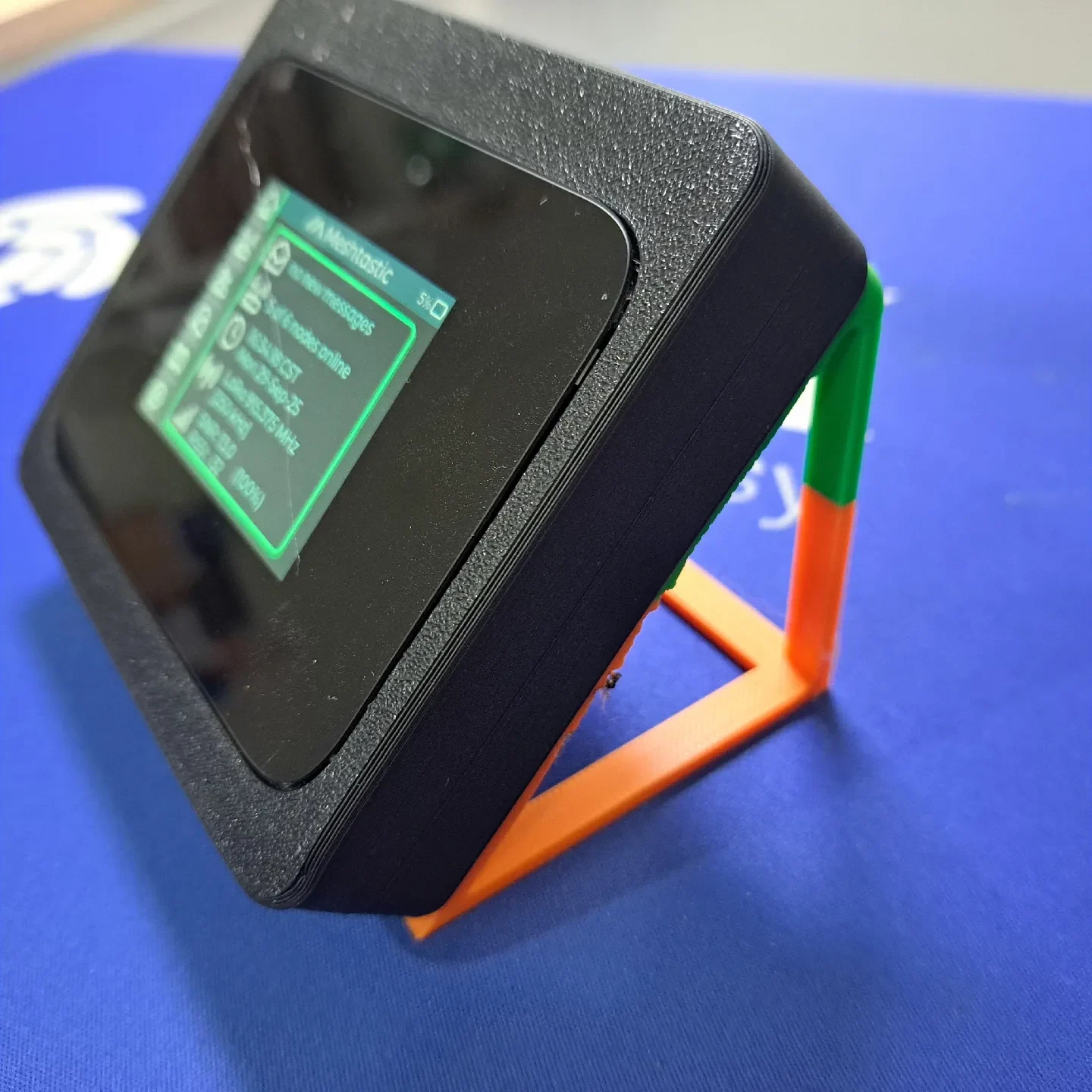

RAKwireless Wismesh Pad V2

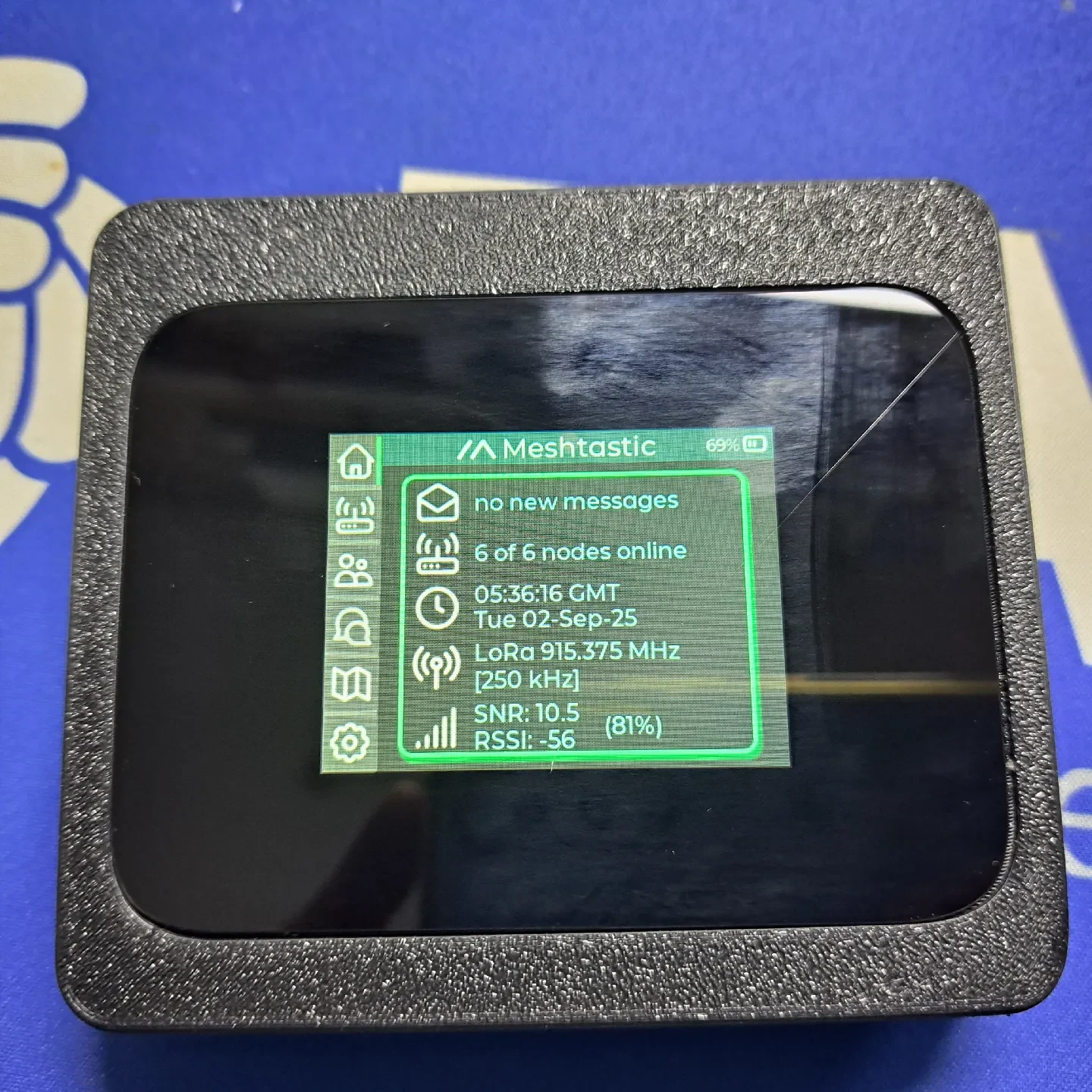

Этот корпус является альтернативой RAKwireless WisMesh Tap и предстоящему WisMesh Tap V2.

РЕДАКТИРОВАТЬ
Исправлена оригинальная модель, у которой был небольшой сбой в месте установки TFT.

Он тоньше и легче оригинального корпуса Unify WisMesh Tap, но, конечно, ему не хватает защиты от воды IP65.

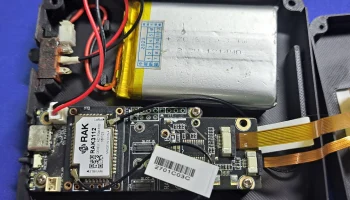

Он использует следующие модули RAKwireless WisBlock:

Базовая плата RAK4631 + RAK19007 в качестве стартового комплекта WisMesh

RAK12501 Модуль определения местоположения GNSS

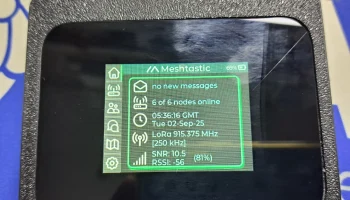

RAK14014 TFT сенсорный экран

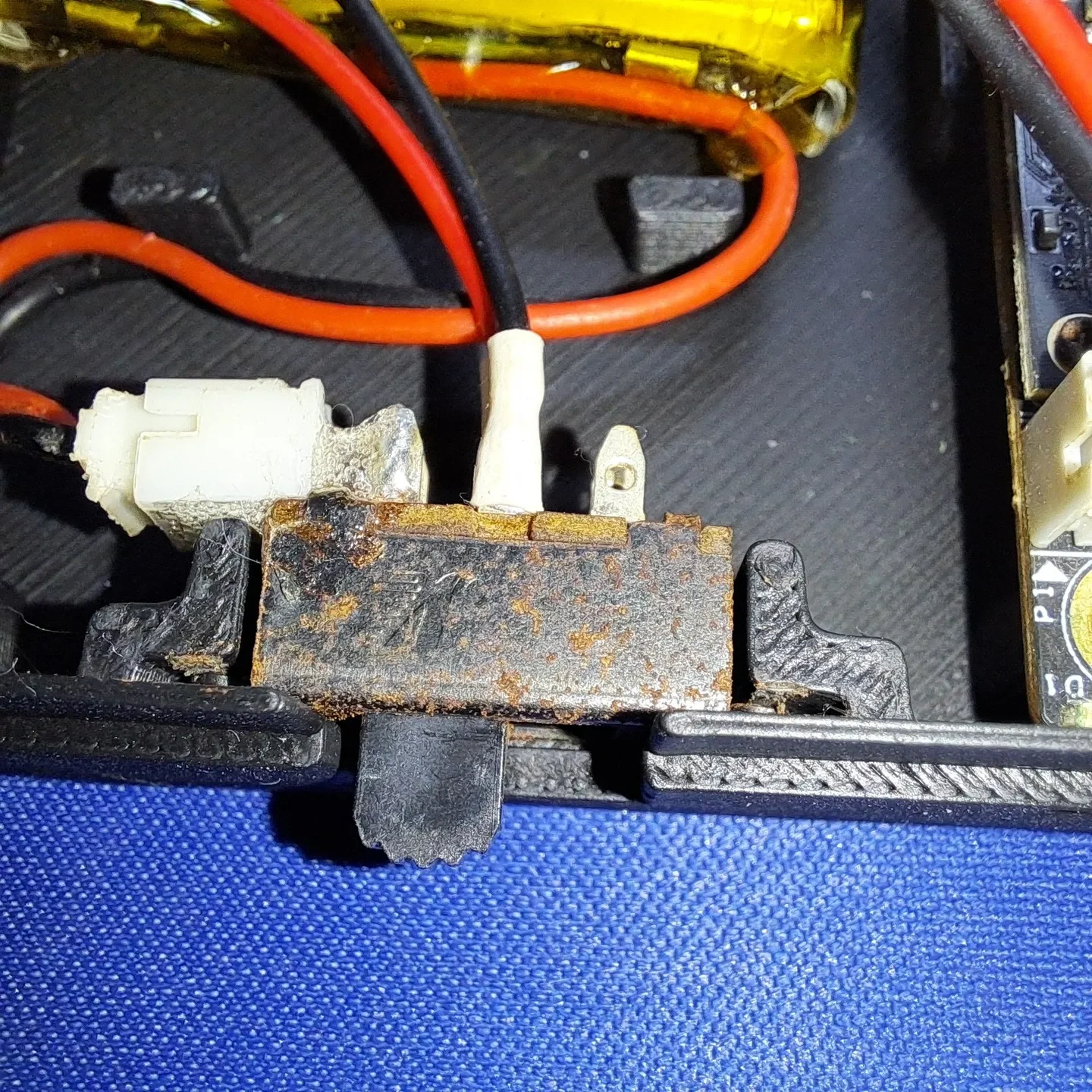

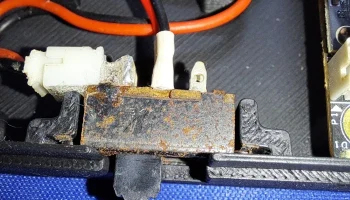

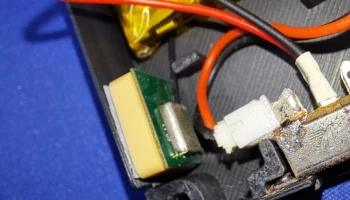

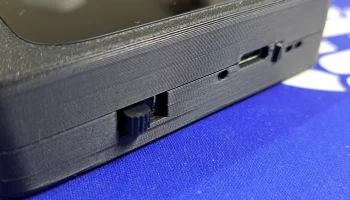

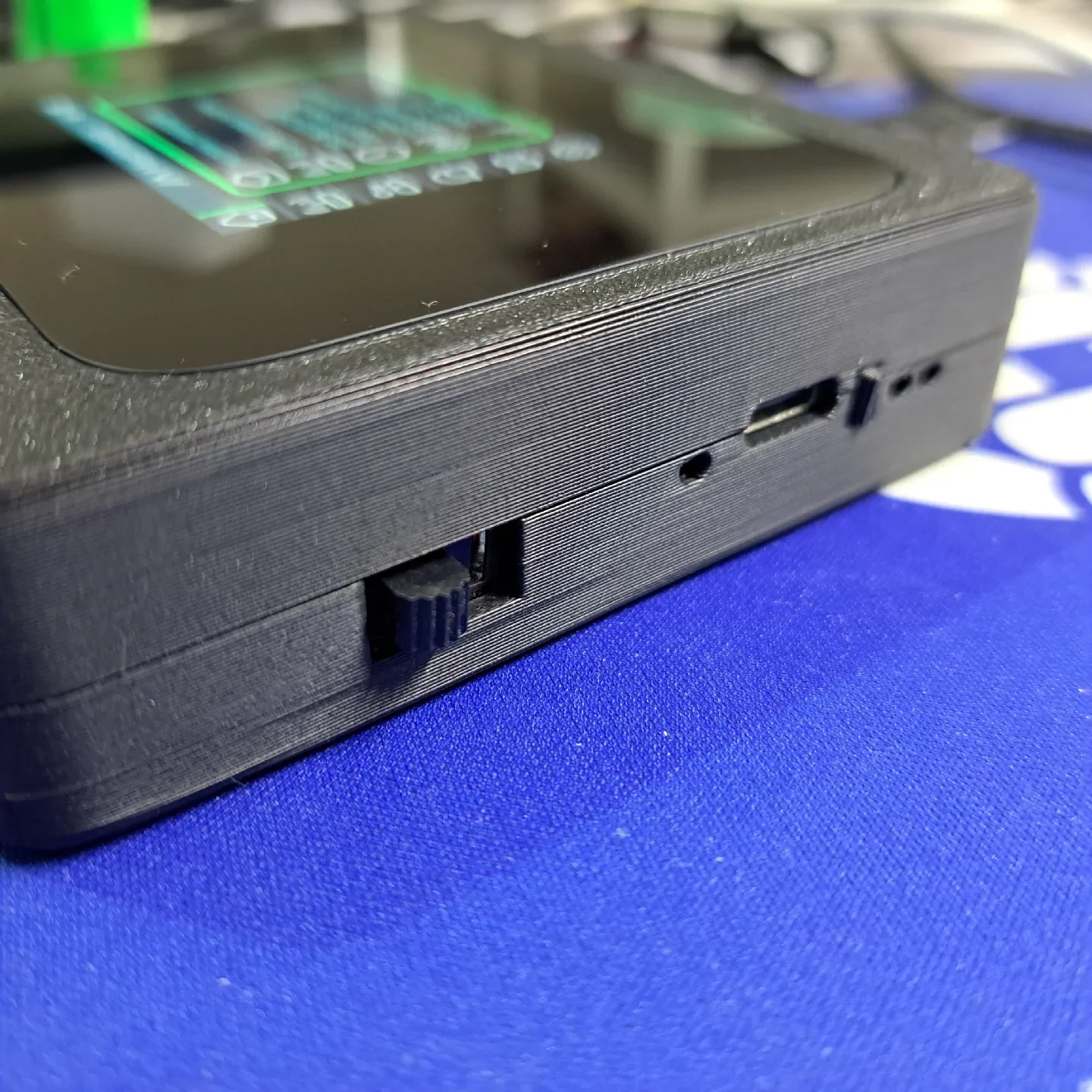

Аккумулятор можно отключить с помощью встроенного выключателя аккумулятора. Это решение не идеально, так как в выключенном состоянии батарею невозможно подзарядить, но это все же лучше, чем разряжать батарею, пока устройство не используется.

Для сборки понадобится 10 штук саморезов диаметром 2 мм и длиной не более 5 мм.

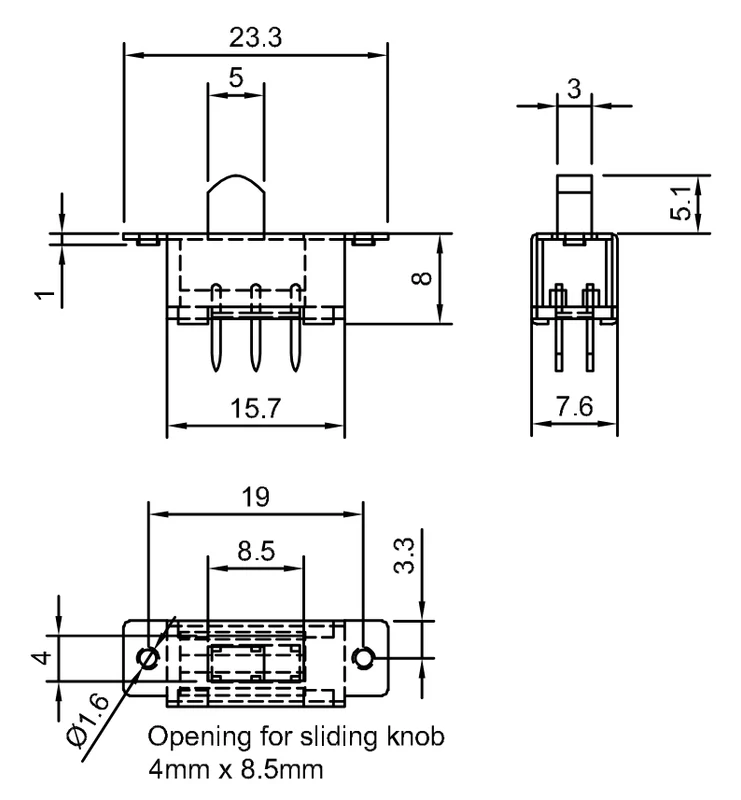

Размеры используемого аккумуляторного выключателя указаны в документации. Если используется другой переключатель, нижнюю часть необходимо отрегулировать.

Для RAK4631 вы можете прошить прошивку-rak_wismeshtap-2.6.11.60ec05e (или последнюю версию), чтобы сделать его WisMesh Tap ==> https://store.rakwireless.com/products/wismesh-tap

Для RAK3312 вы можете прошить прошивку-rak_wismesh_tap_v2-tft-2.7.12.45f15b8 (или последнюю версию), чтобы сделать его WisMesh Tap V2.

Если вы не можете найти прошивку на веб-сайте Meshtastic, все прошивки доступны для загрузки из репозитория Github.

Вы можете получить файл из репозитория Github ==> https://github.com/meshtastic/firmware/releases/tag/v2.7.15.567b8ea.

Получите файл прошивки-rak_wismesh_tap_v2-tft-2.7.15.567b8ea.bin из предоставленного ZIP-файла https://github.com/meshtastic/firmware/releases/download/v2.7.15.567b8ea/firmware-esp32s3-2.7.15.567b8ea.zip.
