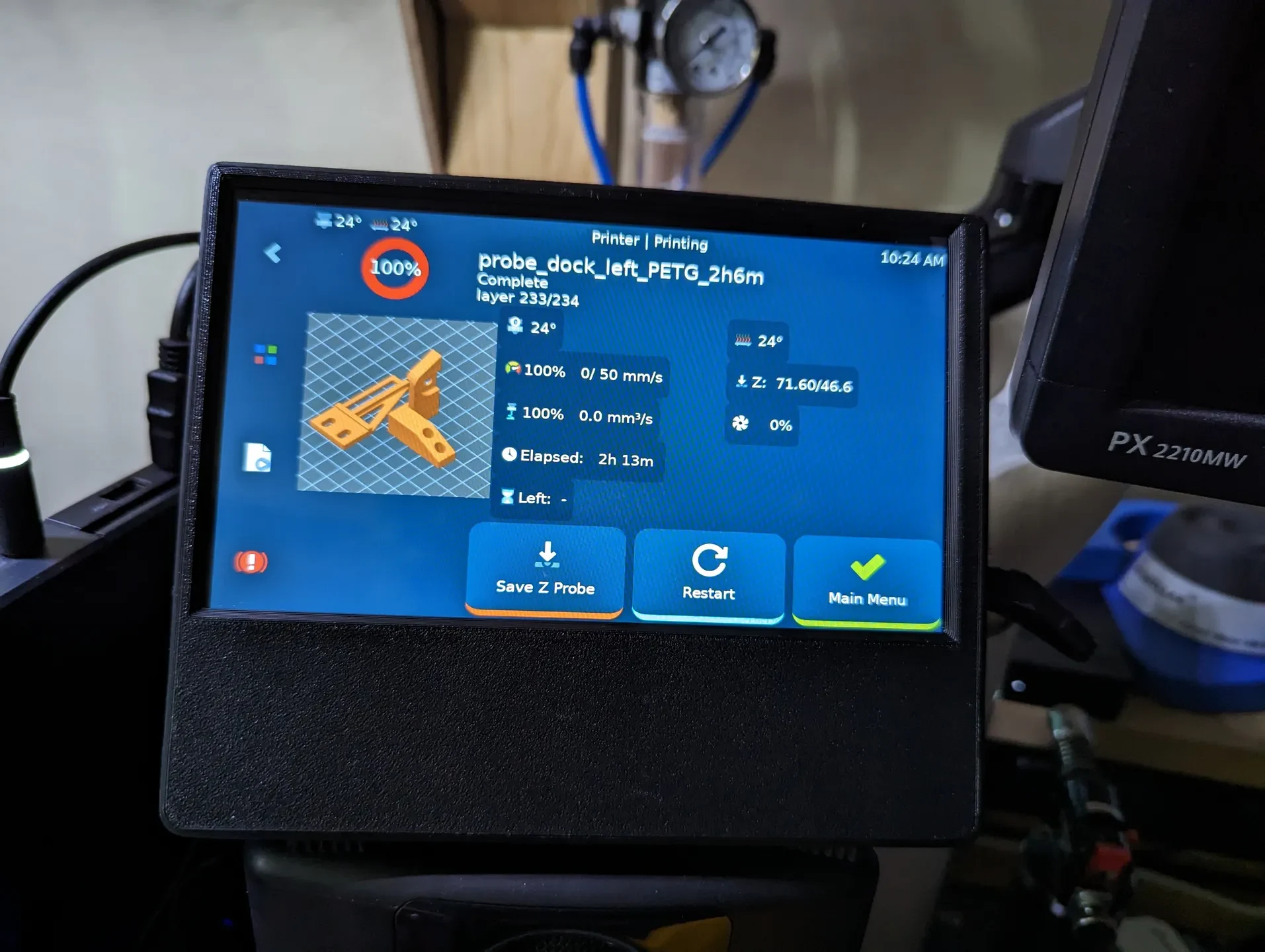

Модульный корпус Hosyond 7 дюймов, модель H

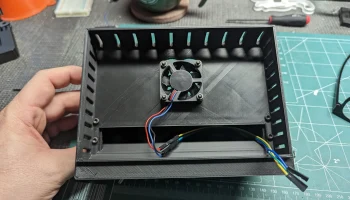

Я не смог найти чехлов для этого типа экрана от Amazon ни на одном из сайтов, поэтому сделал один. Сбоку на передней панели имеется один вырез для доступа к качельке яркости и громкости. Будьте осторожны при установке экрана, он плотно прилегает, при необходимости нажмите кнопку, чтобы очистить его. Для этой кон��трукции я не использовал порты питания или сенсорные порты на правой стороне, но вы можете легко их добавить.

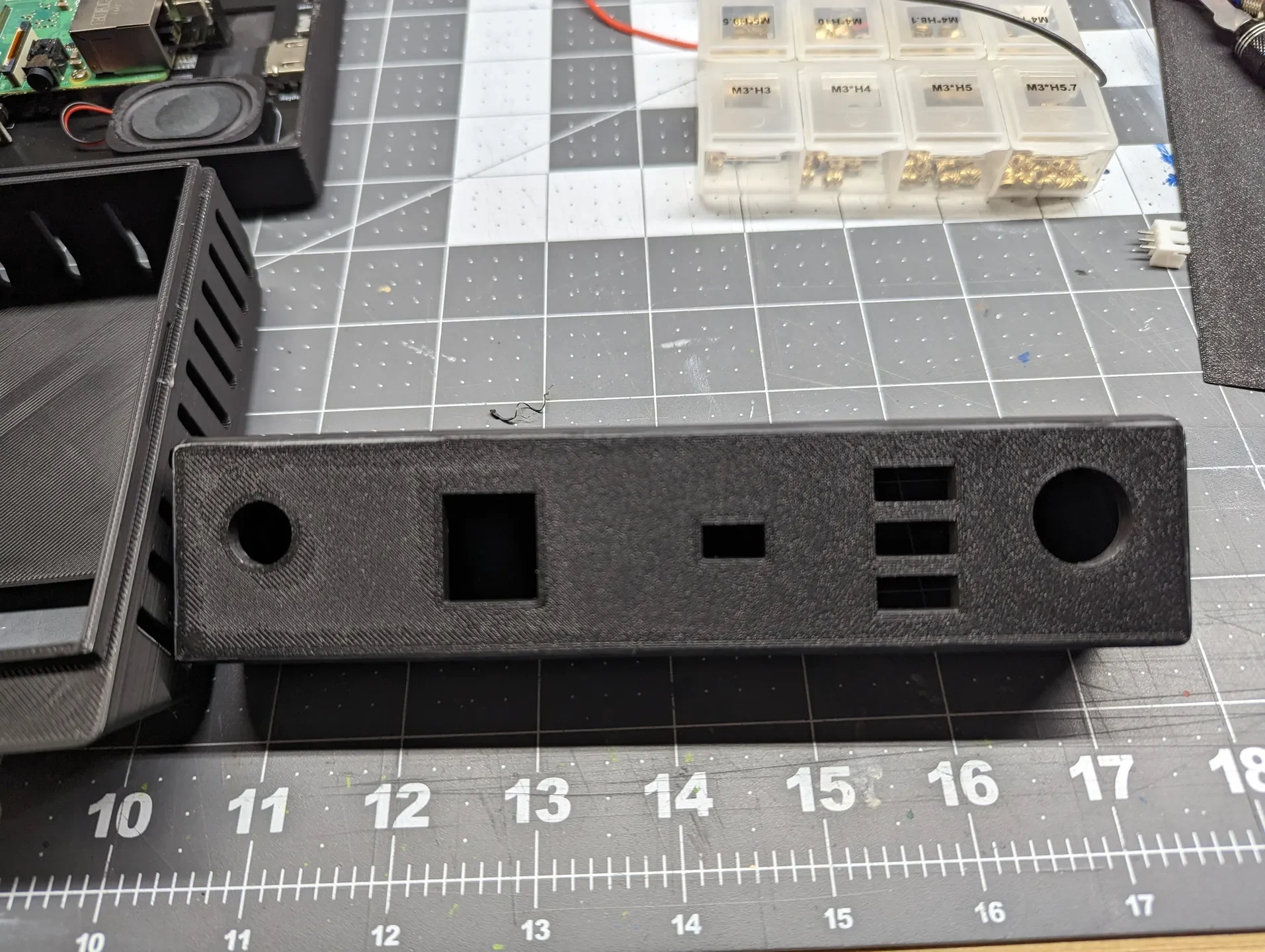

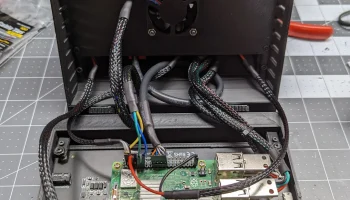

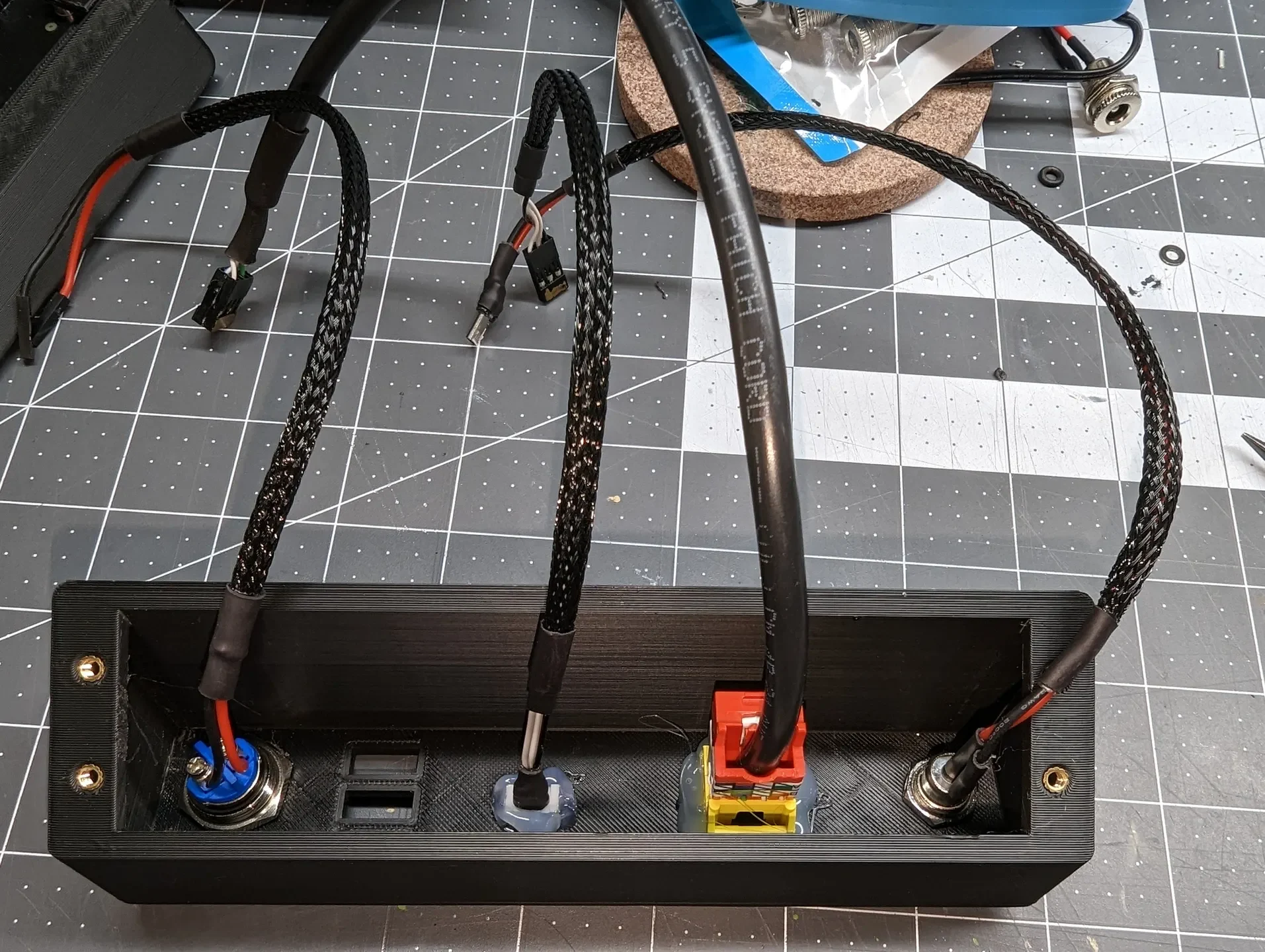

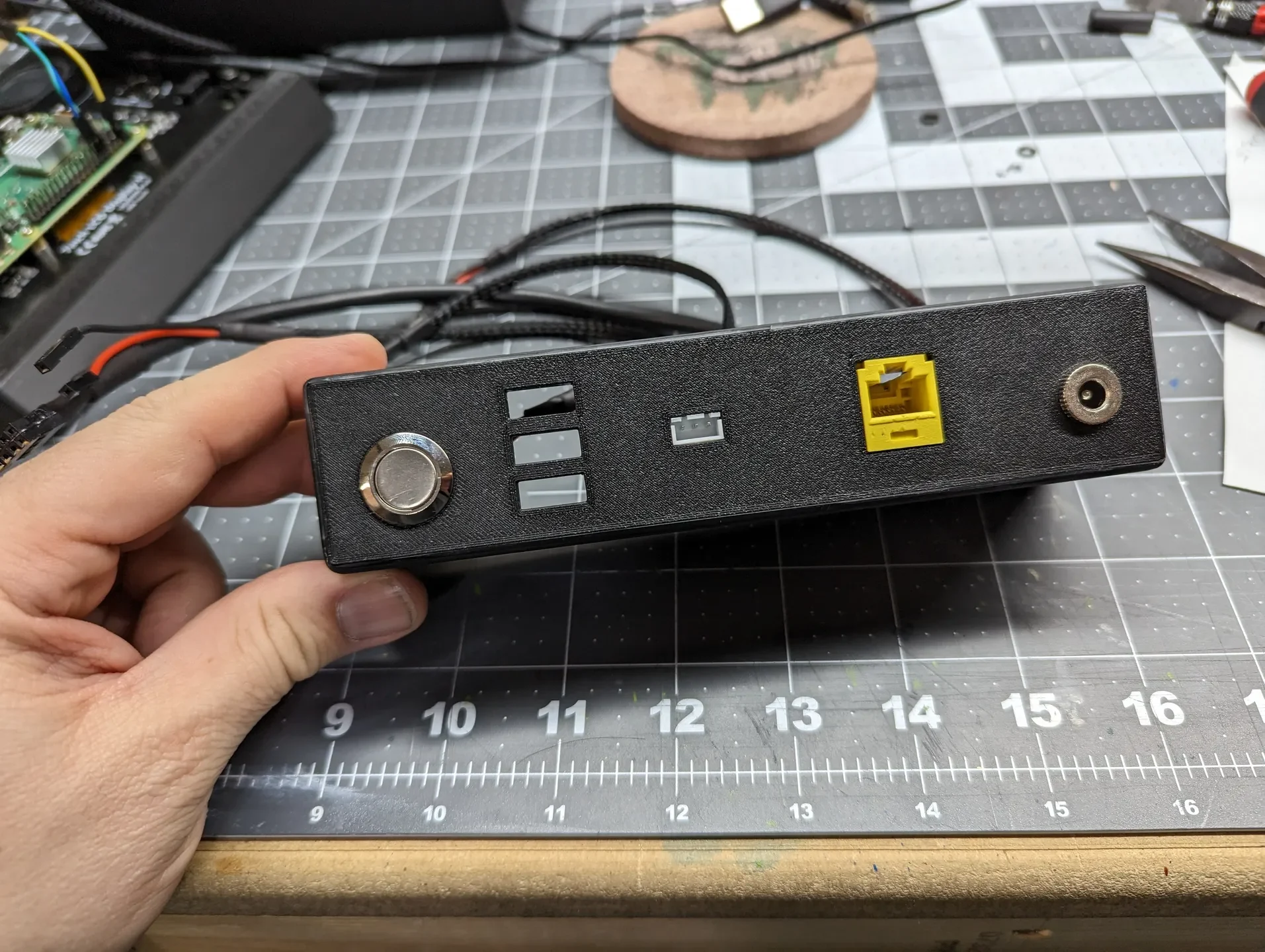

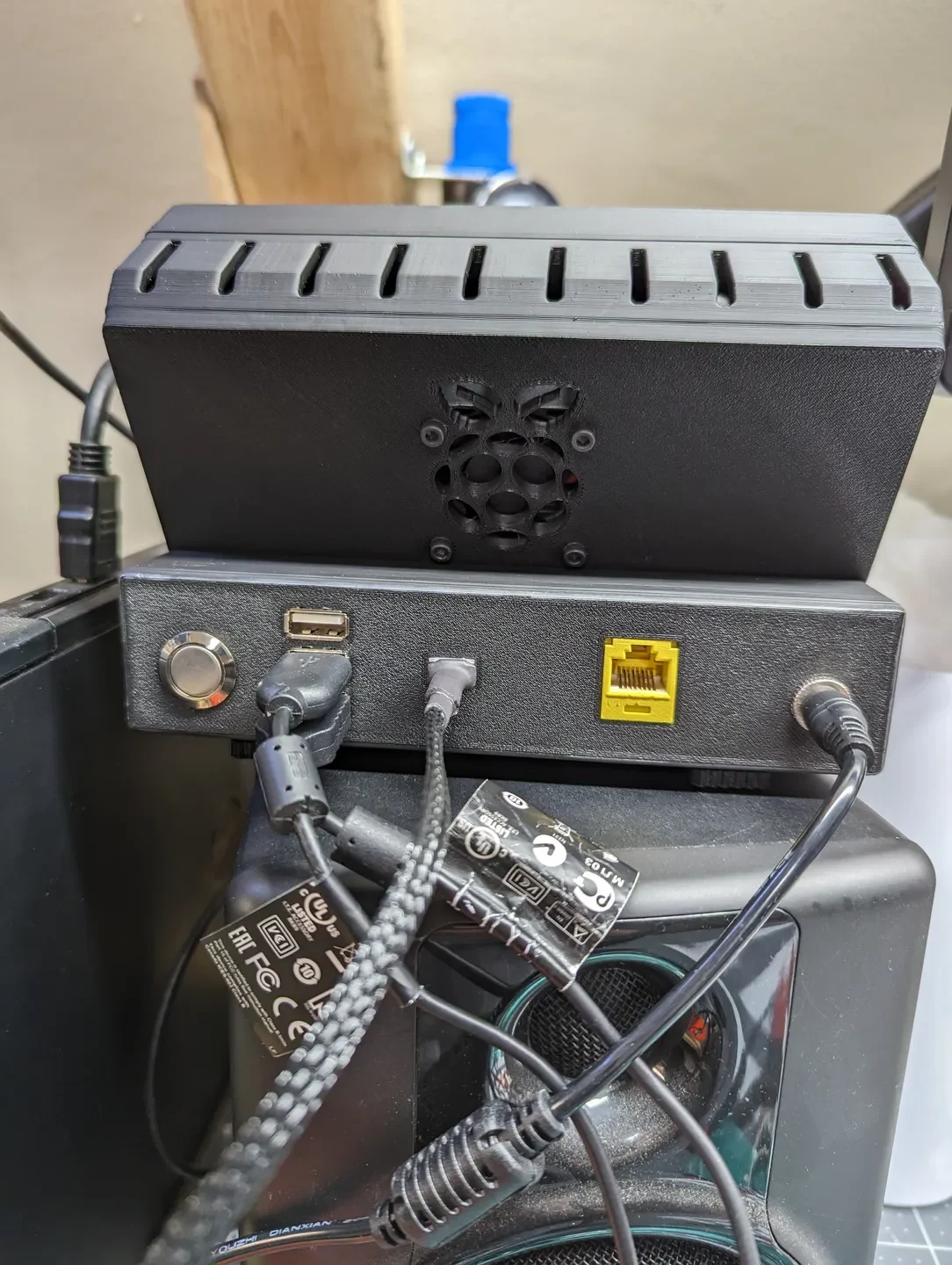

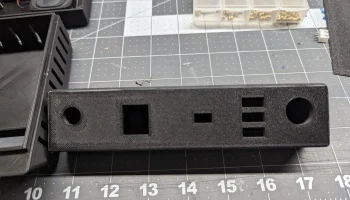

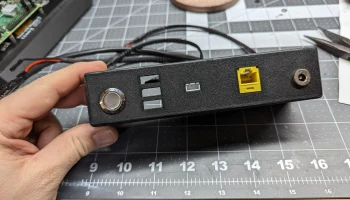

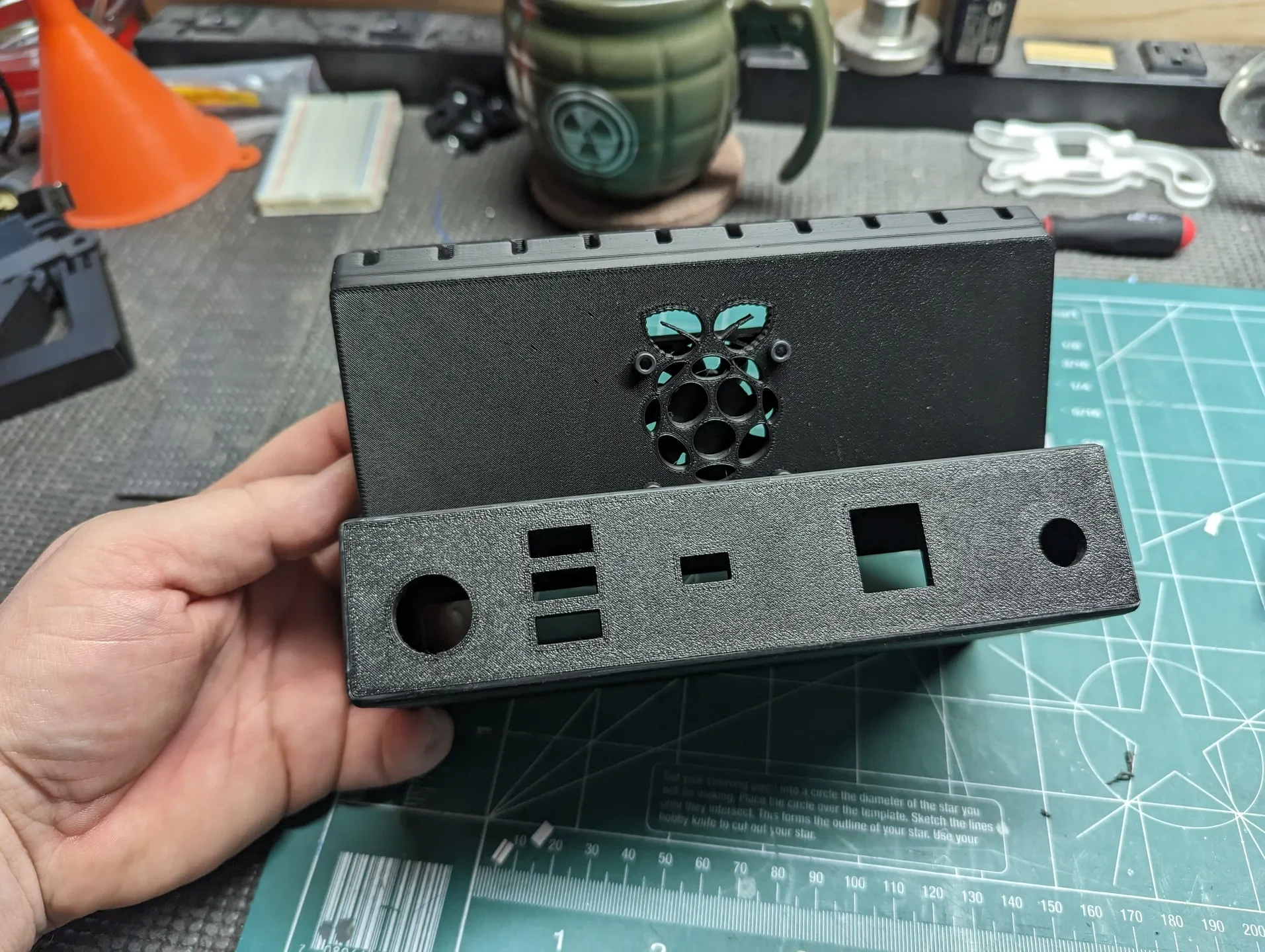

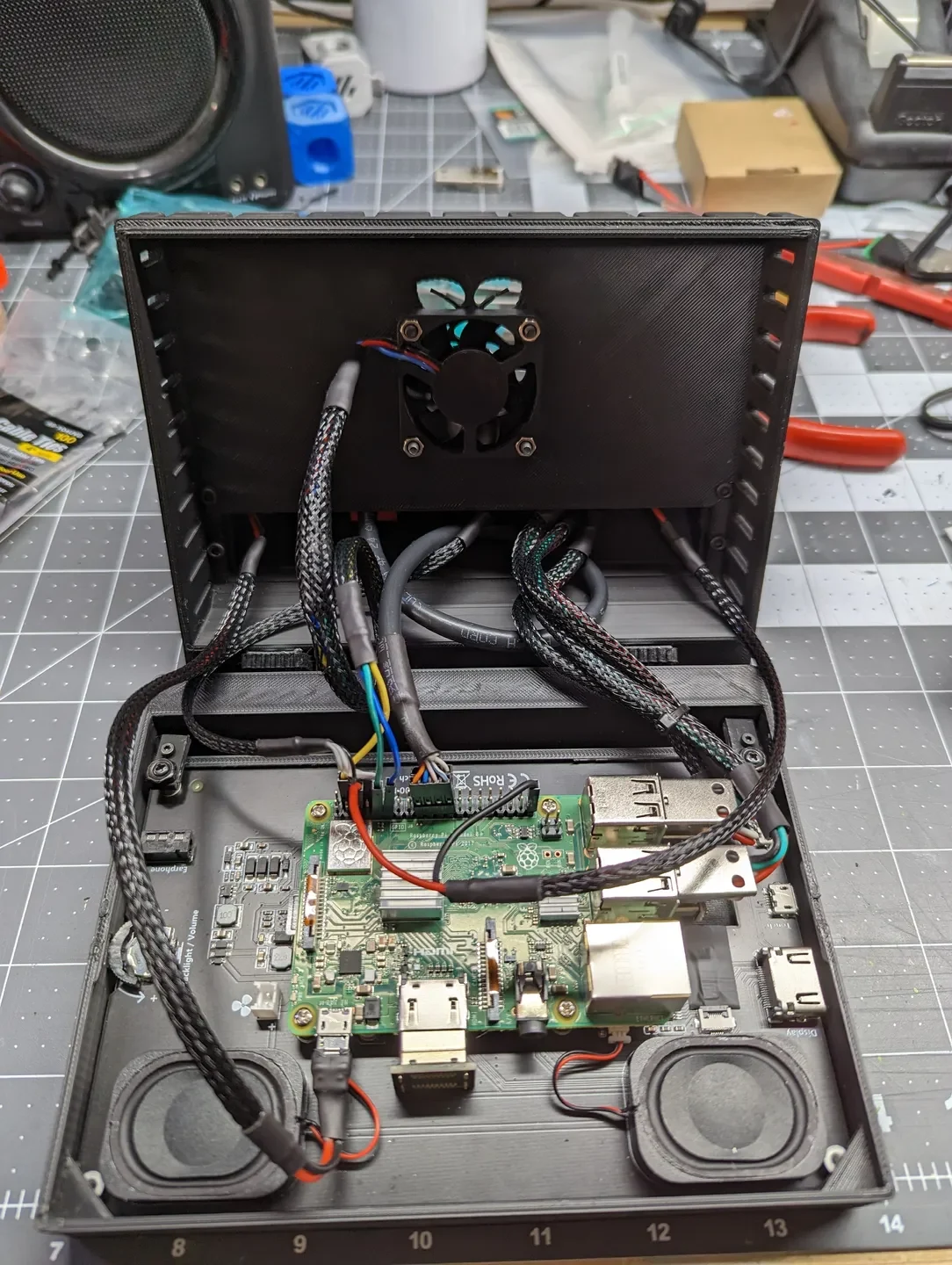

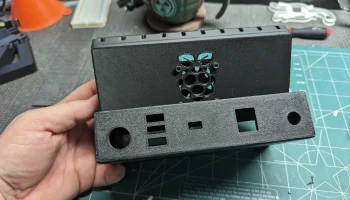

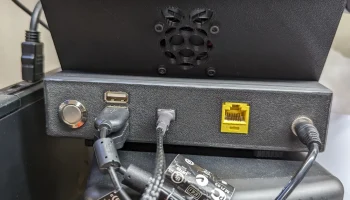

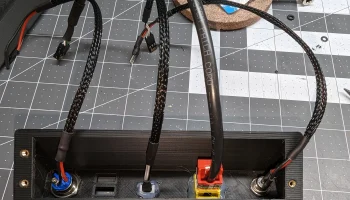

Задняя подставка представляет собой модульную заднюю панель, к которой вы можете добавить все, что вам нужно. Поэтому я не включил свой фактический файл подставки с вырезами, как показано на фотографиях (я добавлю, если потребуется), потому что у всех это может быть по-разному. Моя задняя панель состоит из входа питания, переключателя питания, ADXL (подключенного к GPIO как RJ45, чтобы его можно было легко снять), трех USB-удлинителей от RPI и разъема UART в виде 3-контактного JST-XH. Все трения подходят и удерживаются большим количеством горячего клея.

Я просто использовал крепежные винты для ножек (с прокладками, думаю, эти винты размером M2,5 или меньше, а у меня их не было), которые идут в комплекте с дисплеем, и несколько обрезков отпечатков в качестве скобы для удержания в нижней части экрана. Верх представляет собой посадку под давлением между выступами и углами. Передняя и задняя поверхность плотно прилегают друг к другу, но мне кажется, что через пару месяцев она, возможно, ослабнет, но я много раз то входил в этот кейс, то вынимался из него.

0,20 высота слоя

НОАК

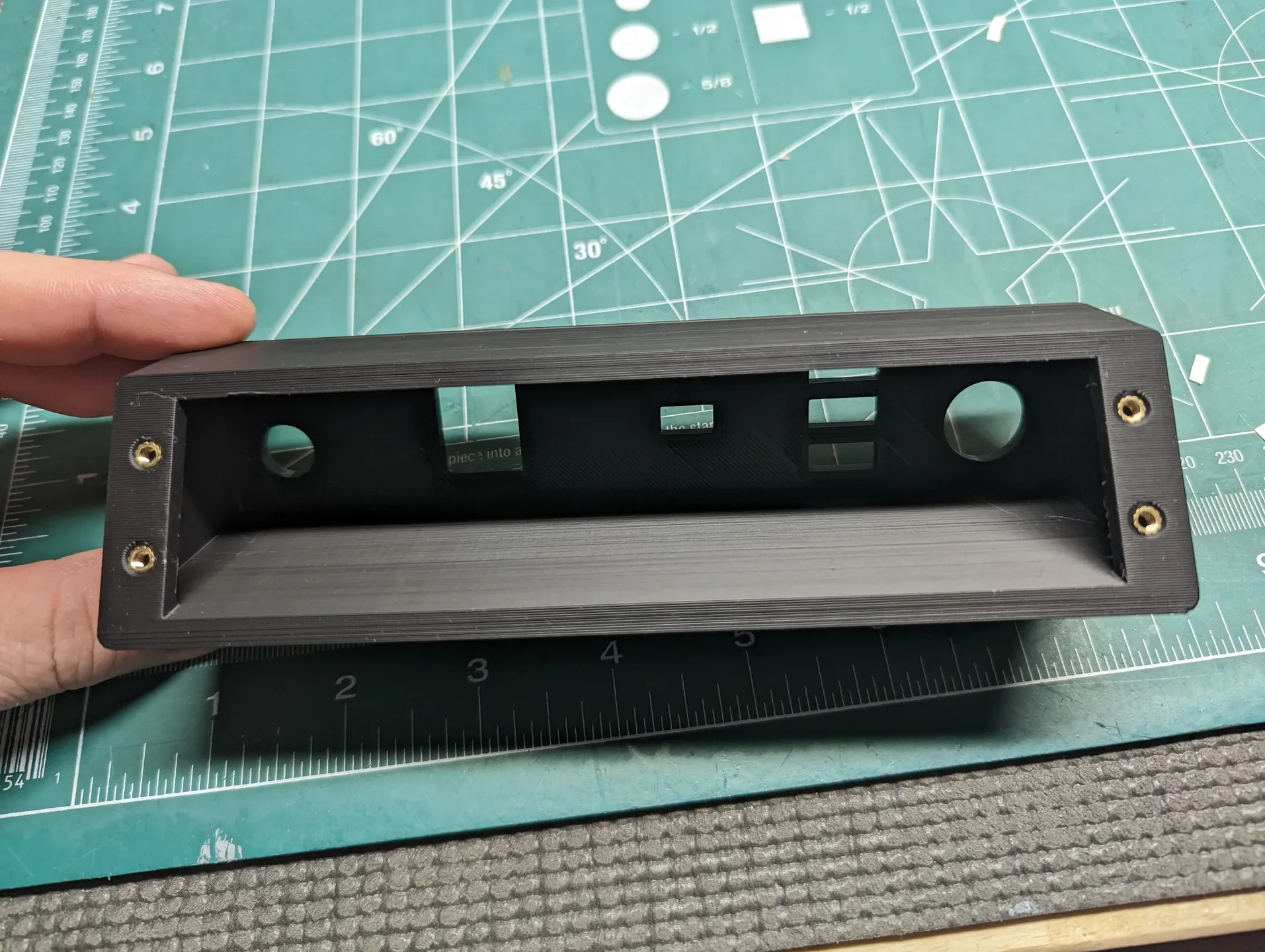

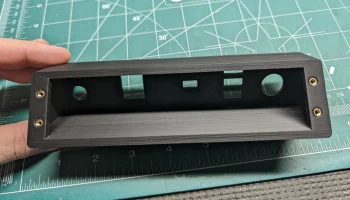

Нагреватель M3 устанавливается на подставку для легкого снятия.

08.08.20 Добавлен STL для подставки с вырезами, которые я использовал в описании выше, а также файлы шагов для модель.
