Корпус для ЖК-экрана Elecrow 7 дюймов (клейка не требуется)

Это ремикс на «7-дюймовый ЖК-корпус» отarrowmeiwaracing, который можно найти здесь.

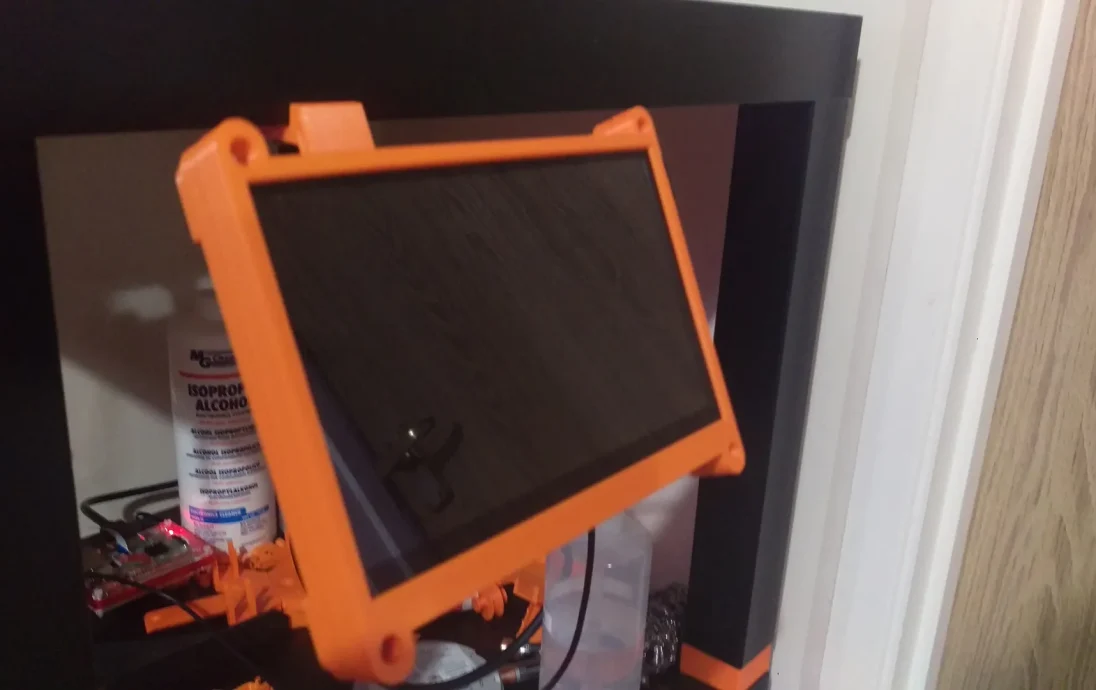

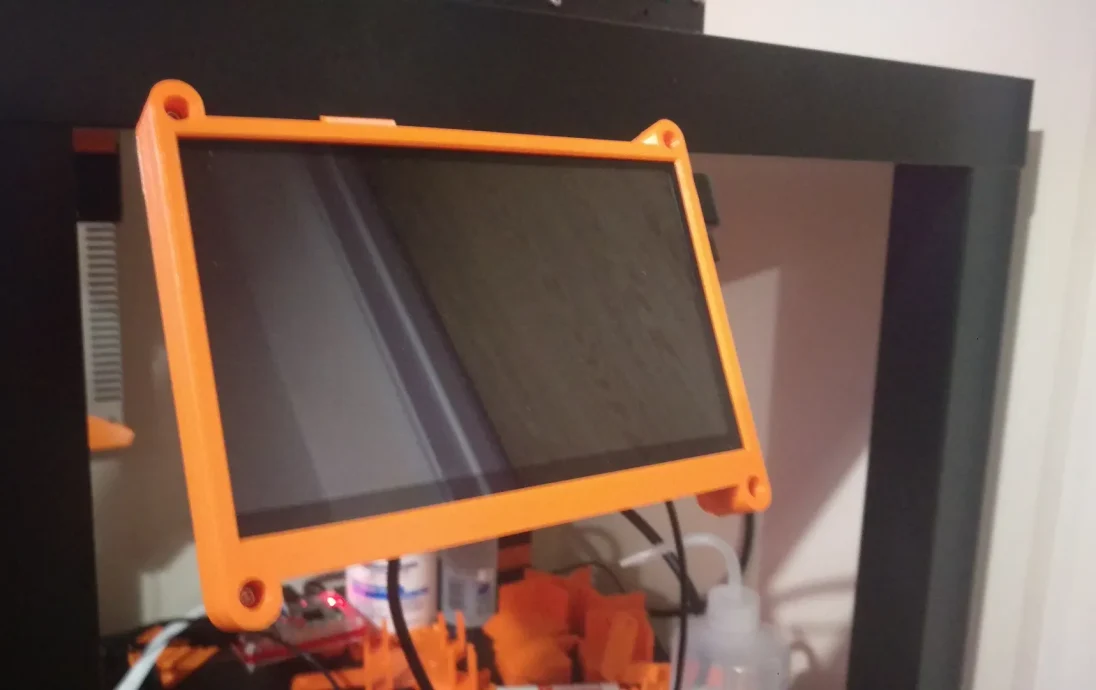

Я искал чехол для моего 7-дюймового ЖК-экрана Elecrow, который можно было бы использовать в качестве сенсорного интерфейса для моего сервера Octoprint. Я наткнулся на оригинал отarrowmeiwaracing, но заметил, что он состоит из нескольких частей, мой принтер достаточно велик, чтобы изготовить детали как единое целое, поэтому я использовал Fusion 360 для модификации соответствующих частей.

Возможно, я буду разрабатывать дополнительные крепл��ния для использования этого экрана.

Распечатав первую версию, я заметил, что клипы практически бесполезны.

Кейс, который я распечатал, удерживается вместе с:

4 болта M3*12 с шестигранной головкой под торцевой ключ
4 гайки М3

Детали версии:
Версия 1

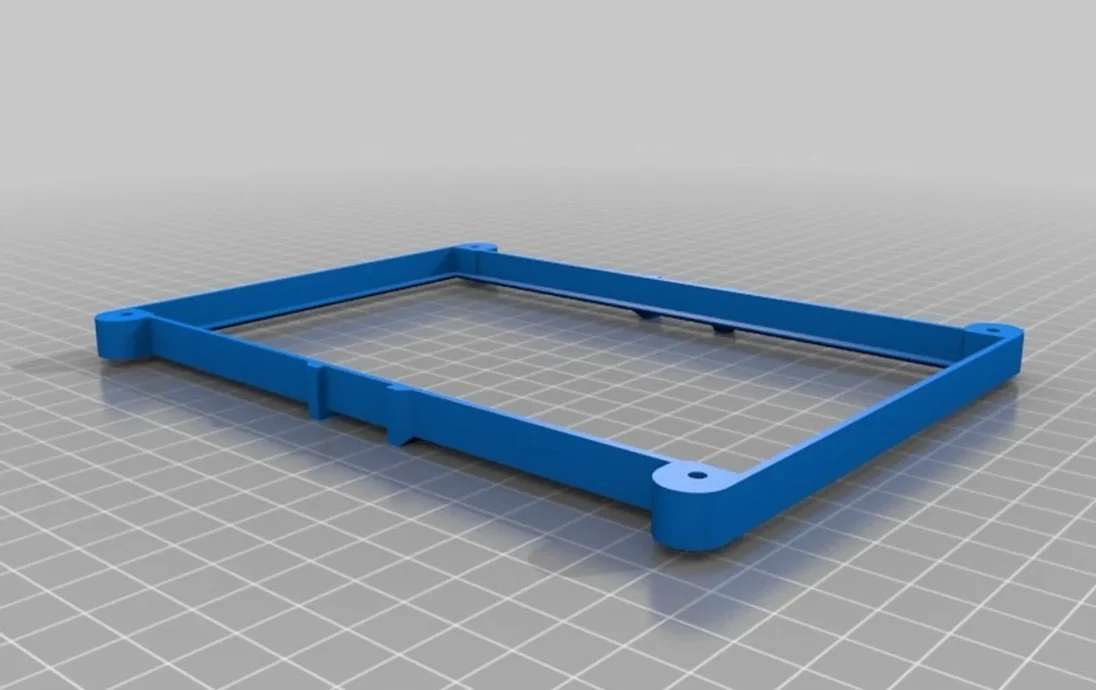

Версия 1 такая же, как оригинал отarrowmeiwaracing, но представляет собой цельную деталь, поэтому склеивание не требуется.

Версия 2

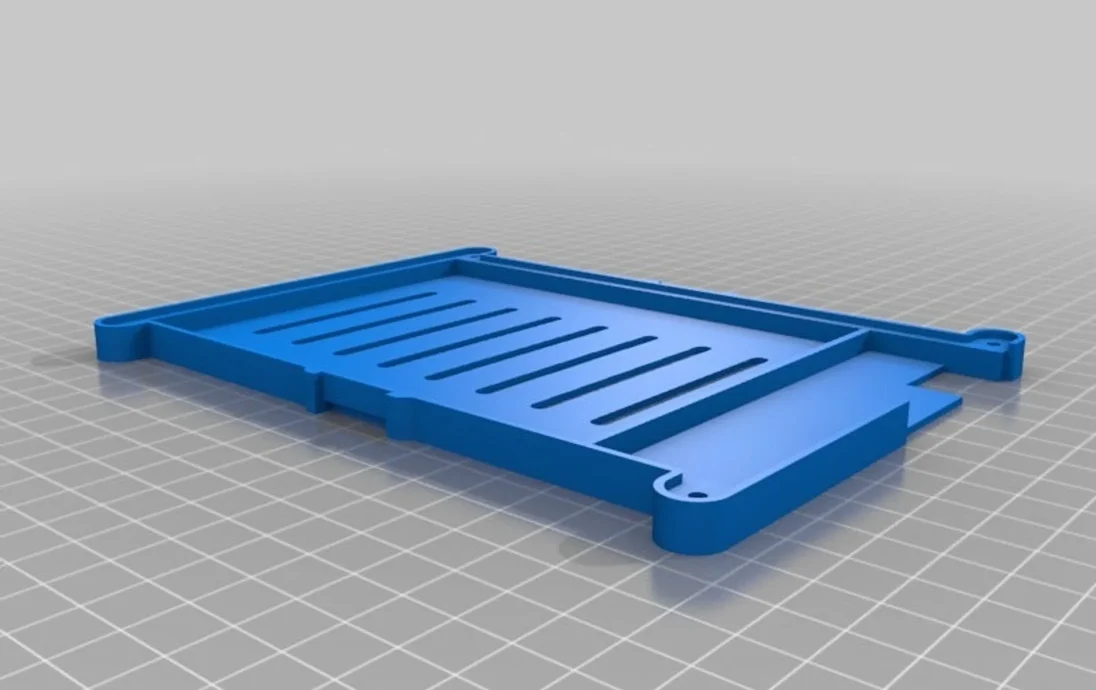

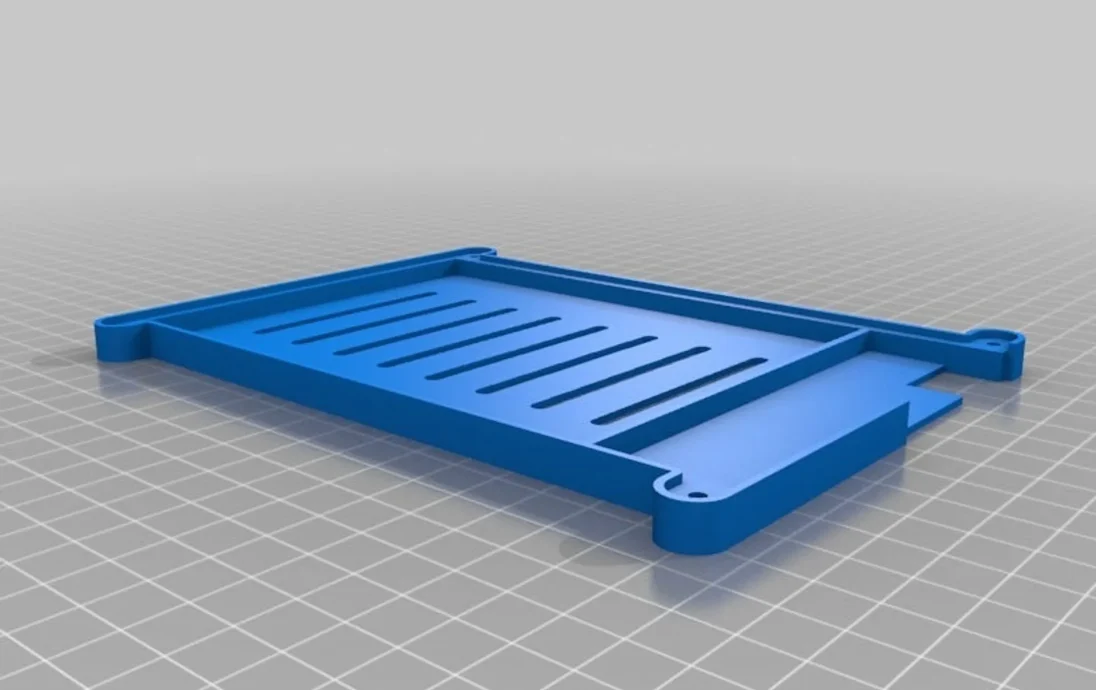

Версия 2 имеет места для невыпадающих гаек М3 в корпусе корпуса, это существенно облегчает сборку корпуса.

Версия 3

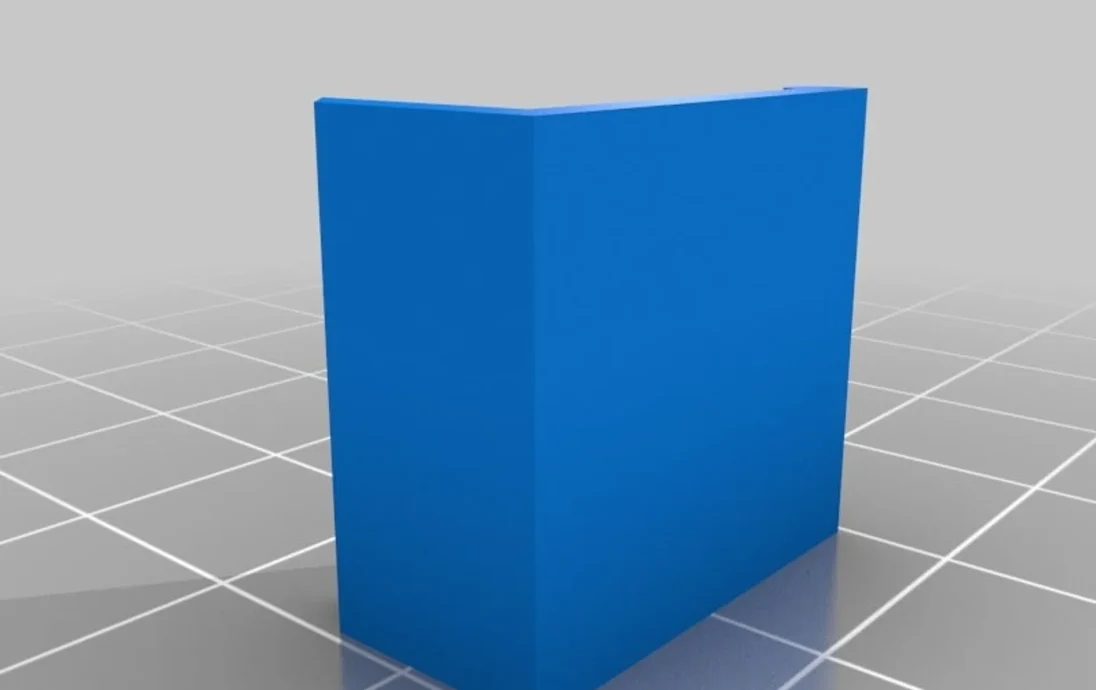

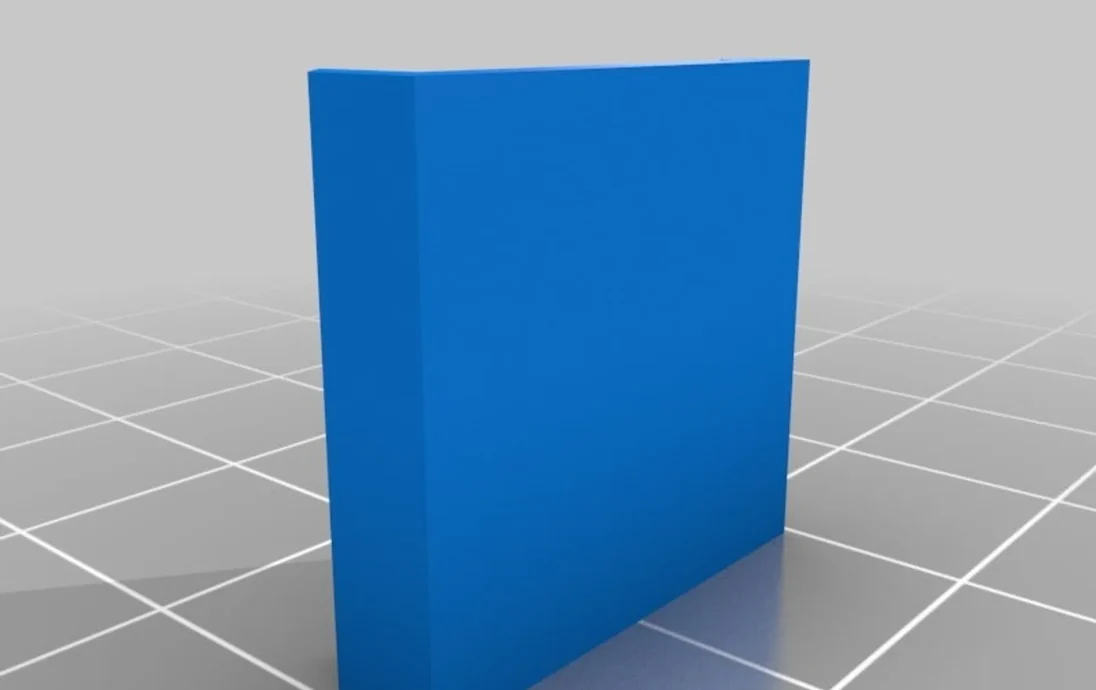

В версии 3 сохранились невыпадающие гайки M3, а детали зажимов корпуса были удалены, чтобы сделать корпус более гладким.

Если вы хотите увидеть, как я использовал Octoprint для автоматического включения и выключения экрана, посмотрите мой репозиторий на GitHub здесь!

Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: Prusa

Принтер: i3 МК3

Рафты: не имеет значения

Поддерживает: Не имеет значения

Разрешение: 0,15

Заполнение: 20%

Нить: жесткие чернила PLA оранжевого цвета.
