Чехол Ingcool с сенсорным экраном 7 дюймов
Обновление от 09.05.2023:

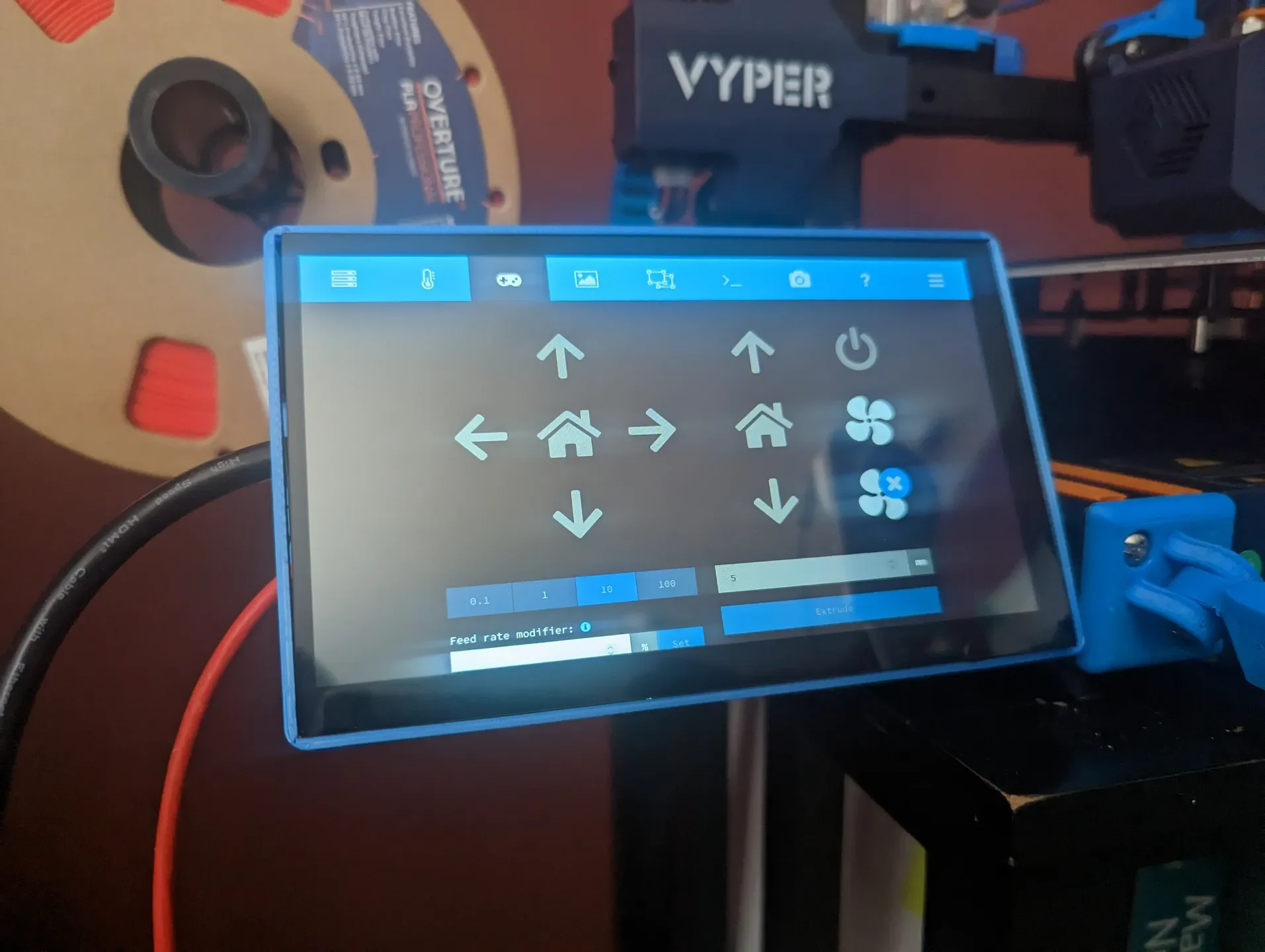

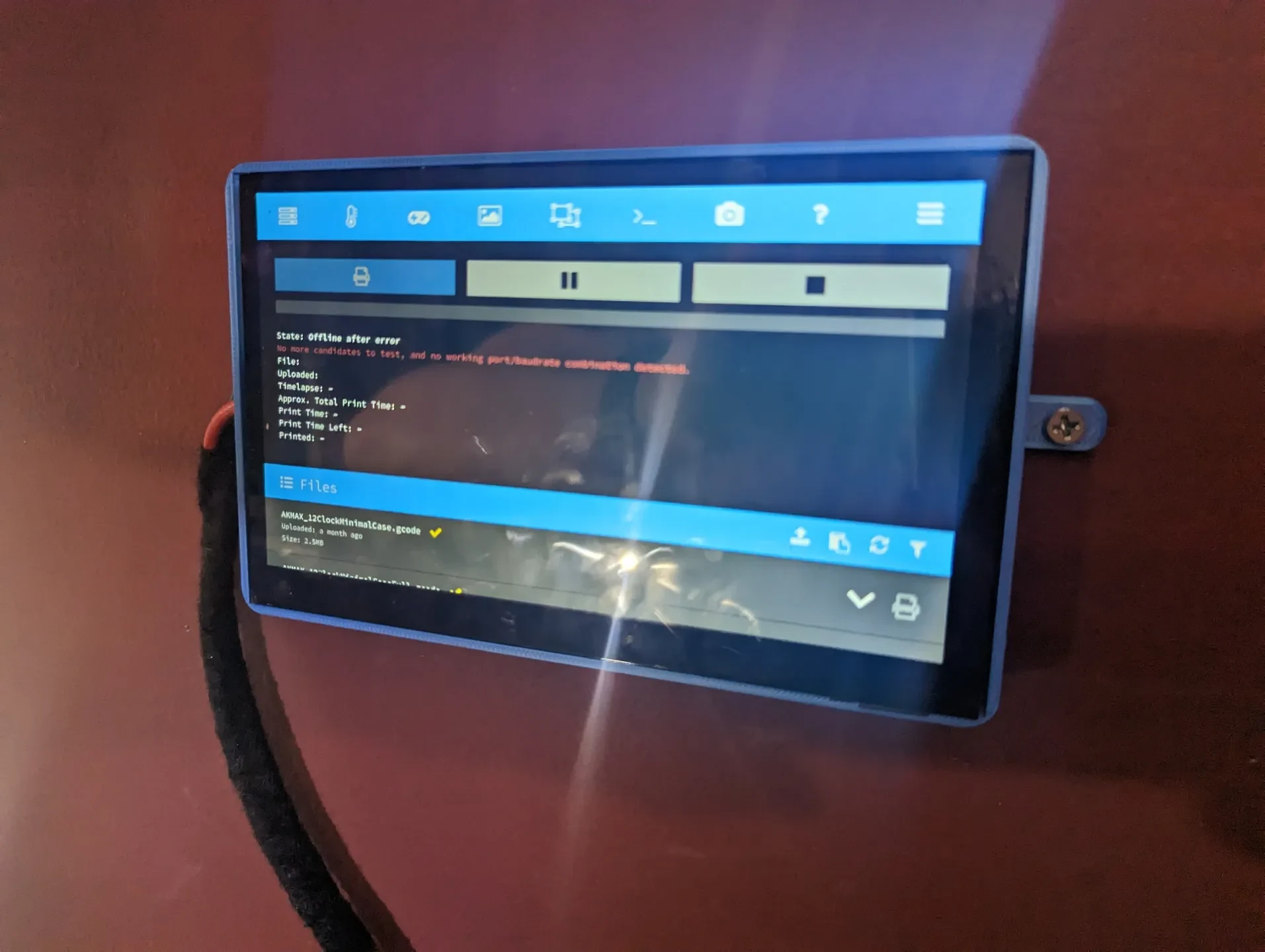

Я существенно реорганизовал свой кабинет и создал два дополнительных варианта этого крепления. На одном из моих принтеров лучше было закрепить этот экран на стене, а на другом я хотел прикрепить его к основанию под небольшим углом, аналогично тому, как он устанавливался сбоку. Я также хотел иметь возможность прикрепить к экрану все винты диаметром 2,5 мм перед тем, как прикрепить крепление к окончательному месту, чтобы облегчить установку. Вместо использования Т-образных гаек теперь вы можете установить его вместо пластиковой крышки направляющей. Должно работать на Vyper или Kobra Max и, возможно, на других принтерах. Обязательно переориентируйте отпечатки так, чтобы им требовалась минимальная поддержка. Крепление Vyper хорошо печатает, если вы используете опоры только в квадратной плавающей точке крепления. Возможно и без них напечатается нормально.
Оригинал:
Я разработал этот корпус в FreeCad для сенсорного экрана Ingcool 7 дюймов. Этот сенсорный экран имеет гораздо лучшие углы обзора, чем большинство других, которые я нашел на Amazon. Как и другой дизайн, который я создал, я создал его, используя 3D-файл сенсорного экрана, предоставленный производителем здесь: http://www.ingcool.com/wiki/7DP-CAPLCD

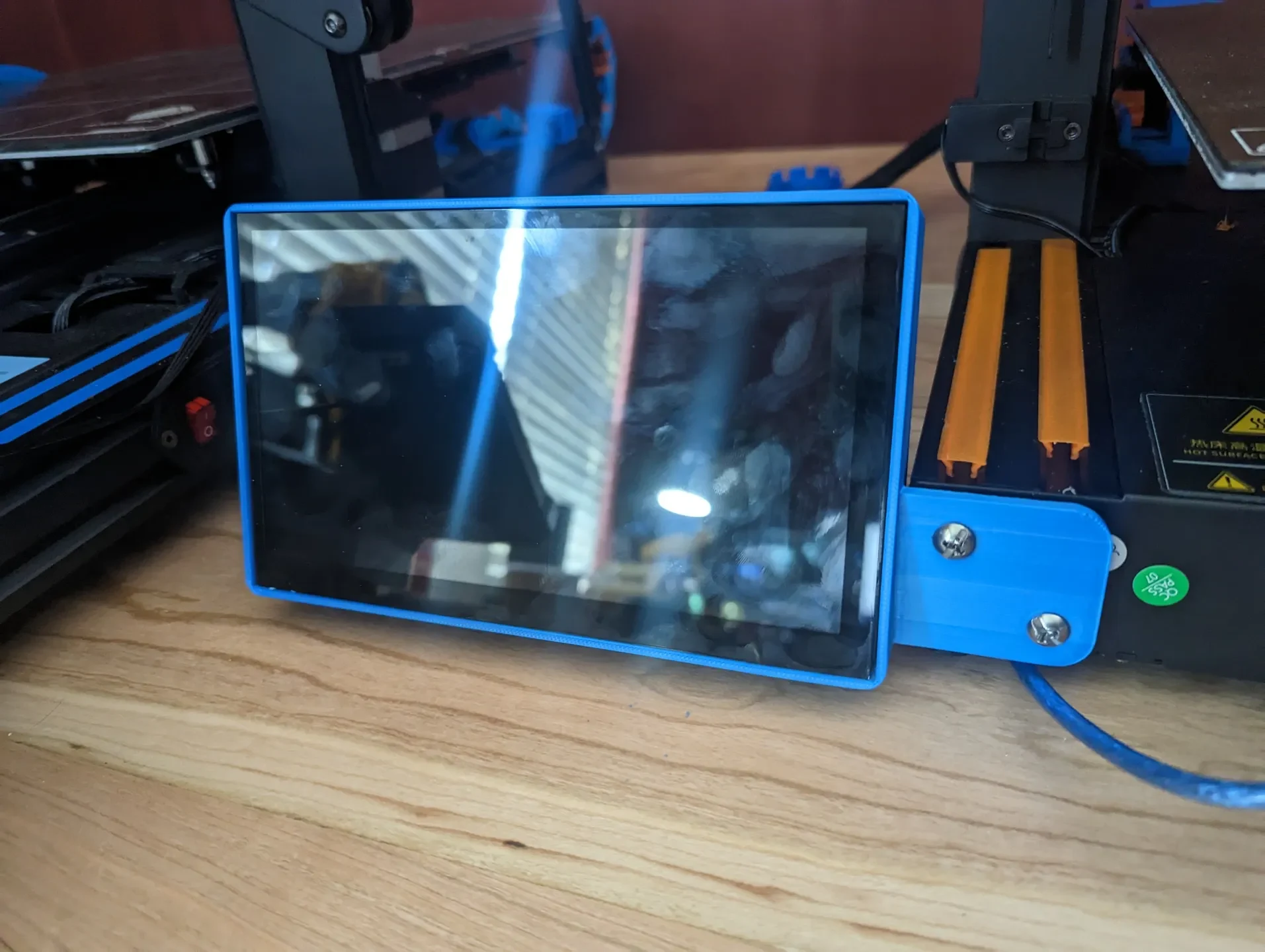

Подгонка не идеальна, но для меня она оказалась достаточно хорошей. Обязательно переверните его обратной стороной, когда собираетесь нарезать его перед печатью. Я думаю, что отверстия для винтов, крепящие экран к корпусу, могут быть немного смещены, что, по-видимому, и привело к небольшому зазору слева (это видно на реальном изображении). Я сделал несколько отверстий внизу и справа, чтобы вы могли прикрепить его к направляющей принтера. Для его фиксации я использовал гайки (это нужно сделать перед установкой экрана). Было довольно сложно установить экран, когда корпус уже был прикреплен к принтеру, но я не знал, как еще это сделать. Отверстия на задней панели были размещены, чтобы уменьшить расход нити накаливания и позволить экрану немного дышать.
И последнее: этот экран оснащен небольшой встроенной стойкой, но размер винта не совсем стандартный. Это M2.5
