Корпус для сенсорного экрана Arduino, ESP ILI9486........

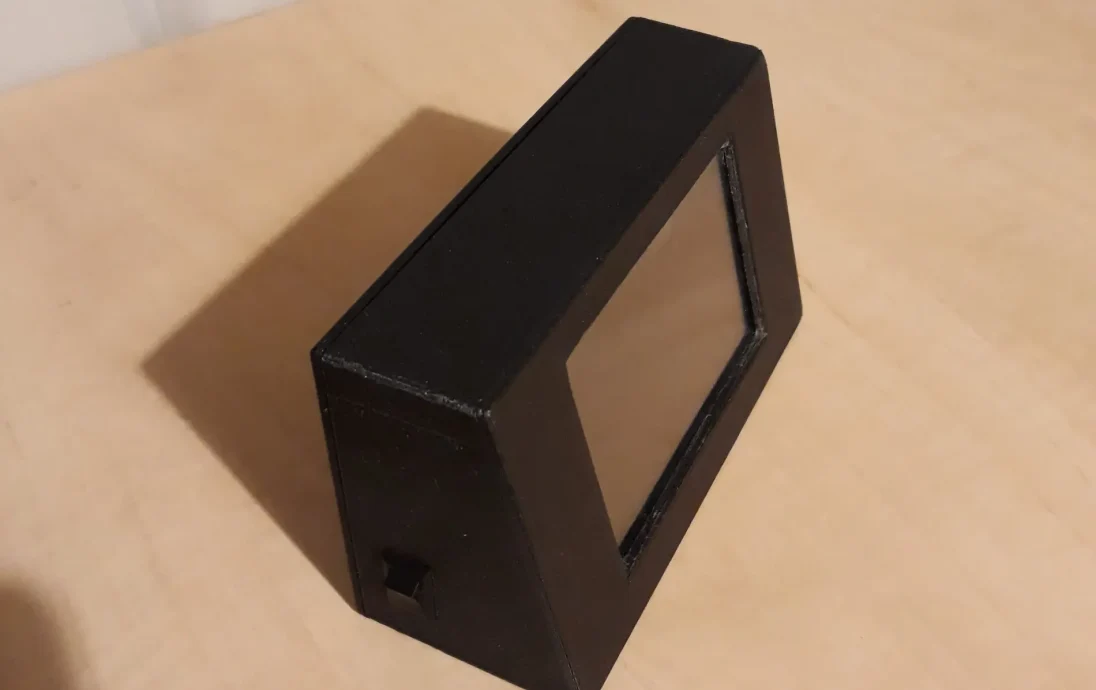

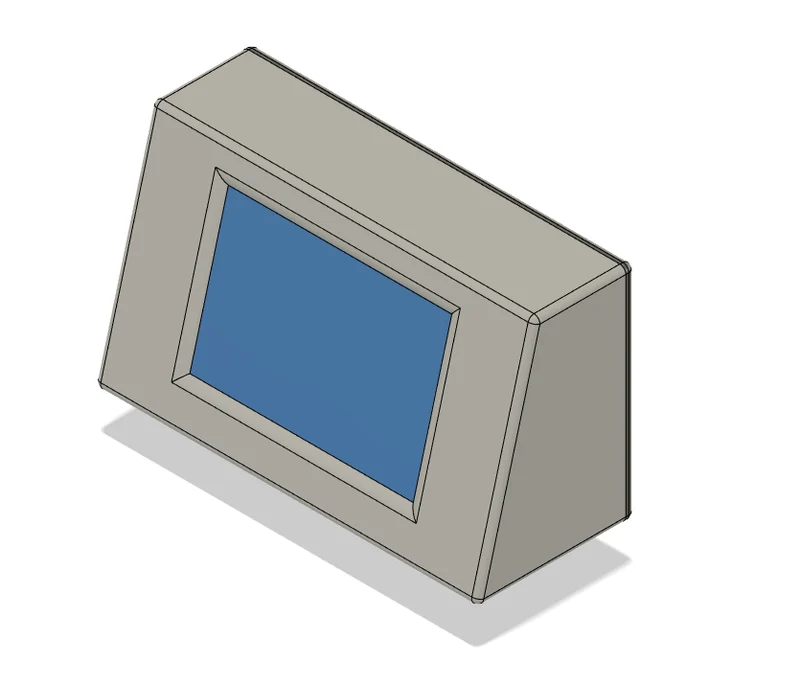

Это корпус с сенсорным экраном Arduino ILI9486 и батареей. Экран с ним можно использовать для управления устройствами Arduino/ESP в собственном проекте.

Необходимые вещи:

Ардуино или ESP32
Экран ILI9486
Батарея Li-Pol
Модуль зарядки аккумулятора TP4056
2 магнита 5 мм
2 ма��нита 6мм

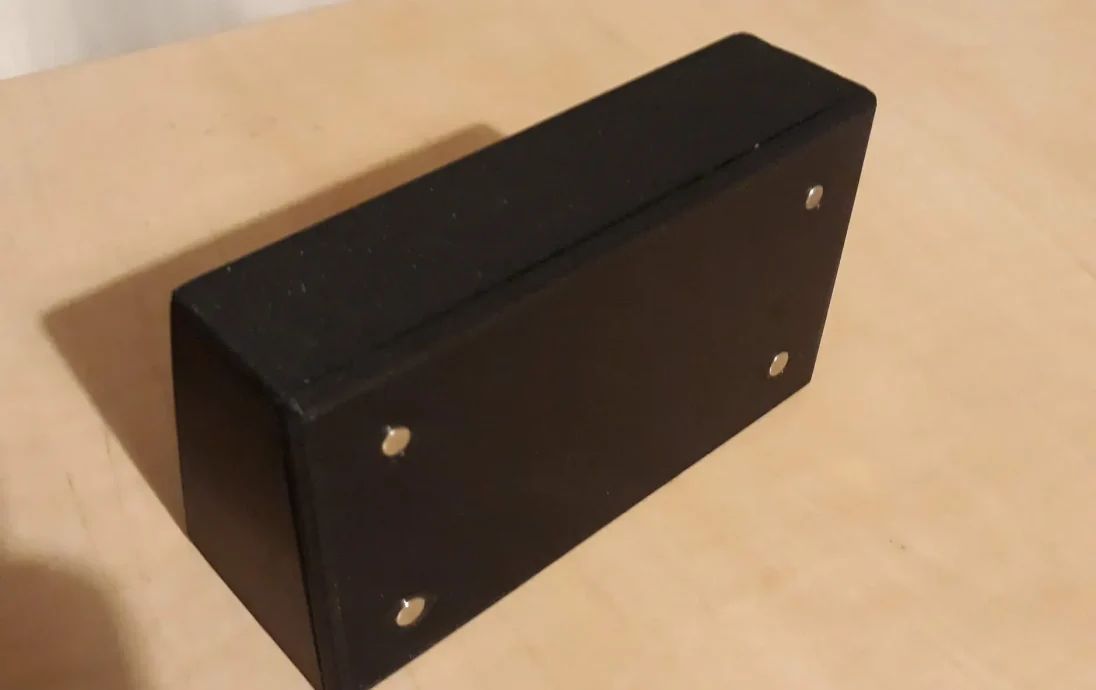

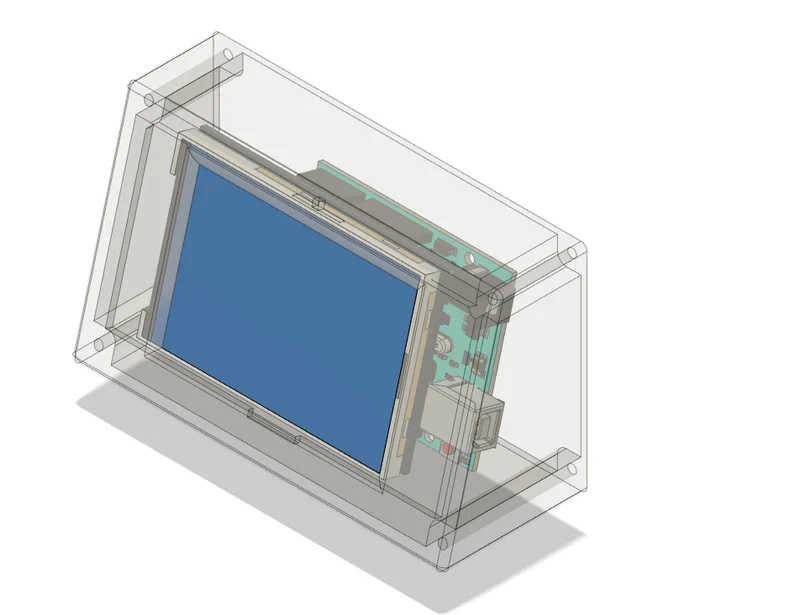

Сначала вам нужно с помощью паяльника вплавить магниты в заднюю часть корпуса и припаять к магнитам кабели. Затем поместите экран в футляр и приклейте его горячим клеем. Вы не можете прижимать экран к корпусу, если хотите использовать сенсорное управление. Затем необходимо подключить все кабели. Два кабеля от магнитов подключаются к питанию (5В и GND) и еще два к USB (D+, D-), для этого я использую кабель micro USB. Последним необходимо закрыть корпус (можно использовать что-нибудь тяжелое, поскольку обе части подходят очень хорошо).

После этого вам необходимо закрепить крепление корпуса на 4 винта, к которым вы подключаете USB-кабель. А если вы хотите запрограммировать Arduino, вам придется прикрепить корпус к креплению и подключить кабель к компьютеру.
