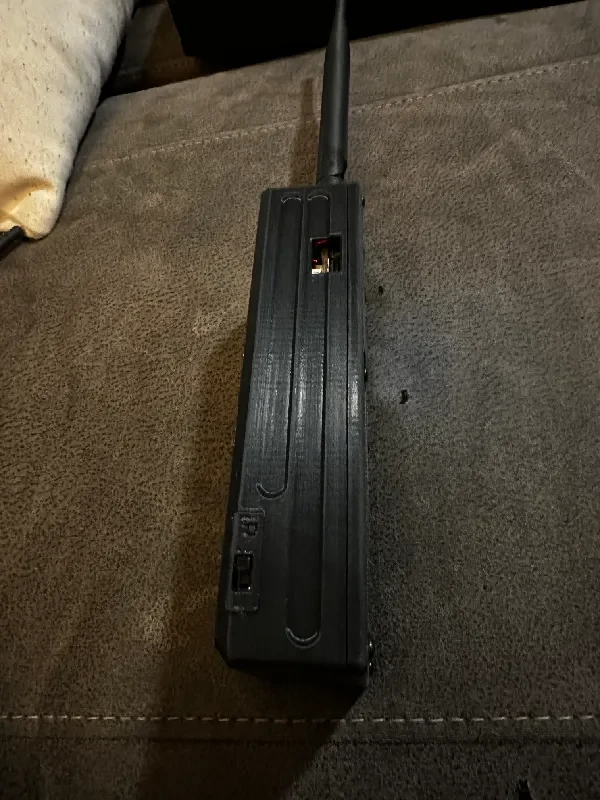

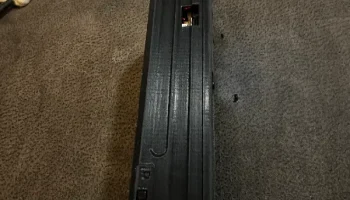

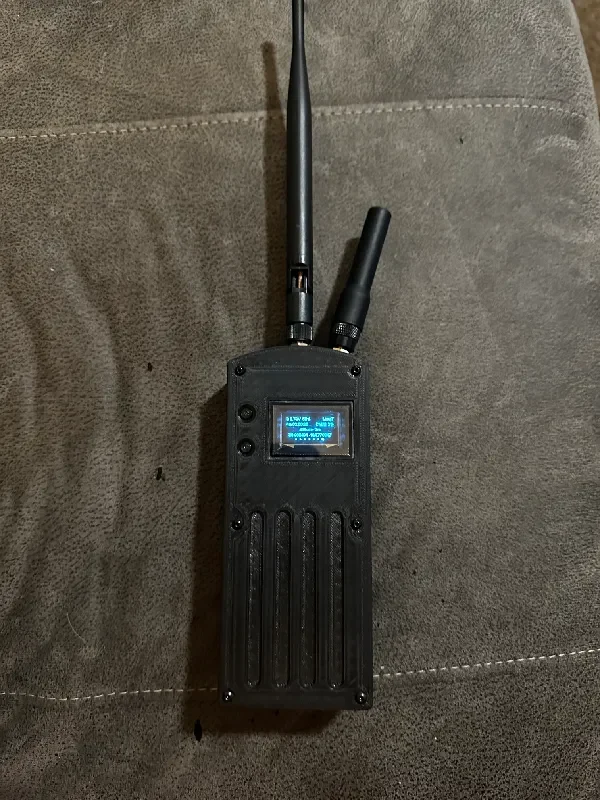

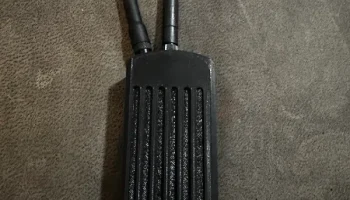

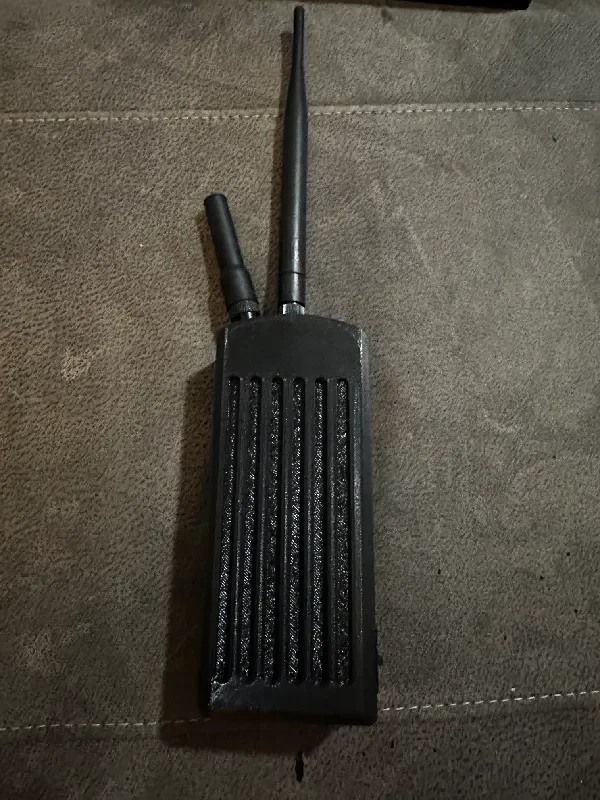

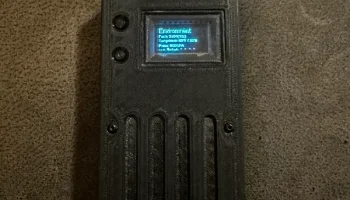

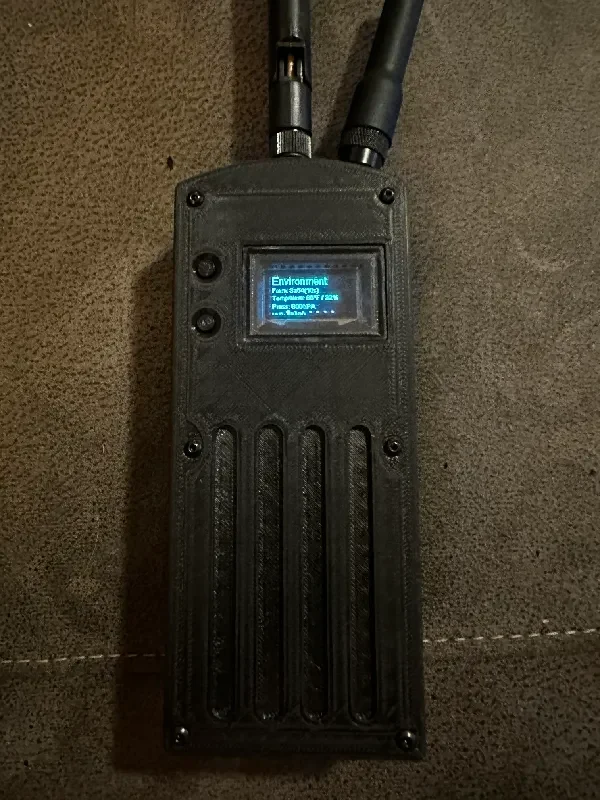

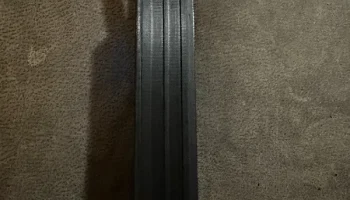

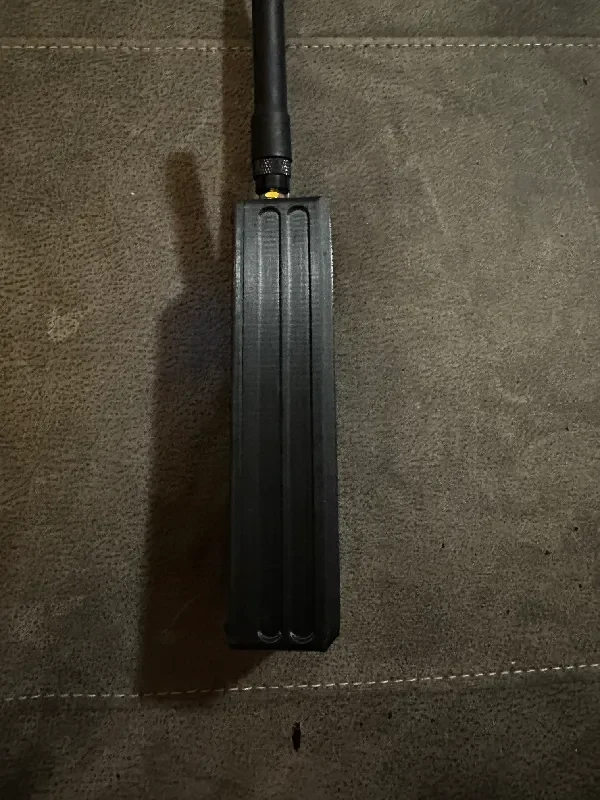

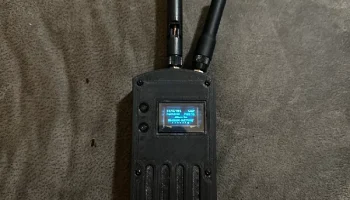

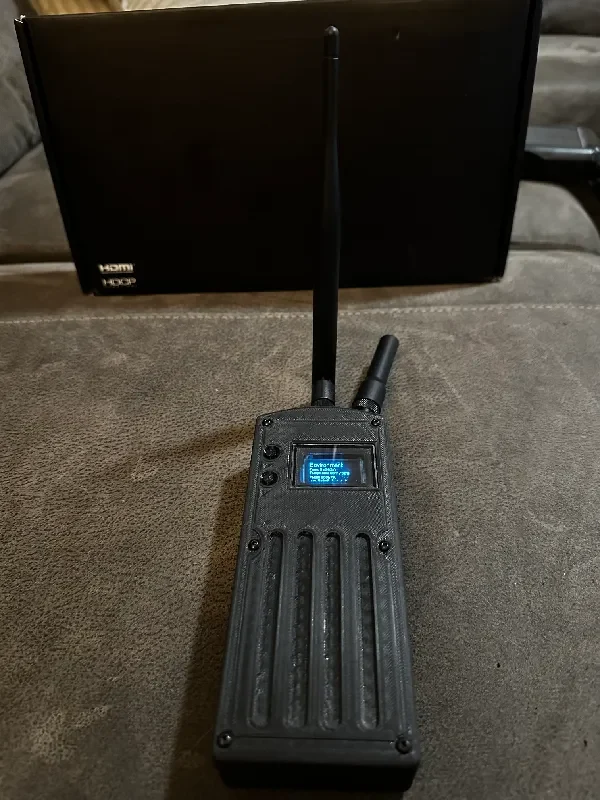

Корпус Heltec V3 и RAK

Разработан для плат Heltec V3 и RAK. При креплении платы Heltec V3 к несущей плате открутите винты на экране Heltec и поместите плату на несущую, затем замените винты винтами M2,0*6 и прикрепите плату к несущей. Имеет место для установки модуля GPS GT-U7 и датчика BME280. Также есть место для крепления держателя батареи 18650 или вы можете установить плоскую батарею. Я использую батарейки 18650, потому что они более устойчивы к влаге.

Части:

Резьбовые вставки M3 H4
Резьбовые вставки M2,4 H4
Винты М2,5
Винты M3.0
плексиглас 2 мм
Внешняя GPS-антенна
Антенна LoRa для любой частоты, которую вы используете
GPS-модуль GT-U7
Датчик BME280
Микро-мини-ползунковый переключатель

Настройки печати-

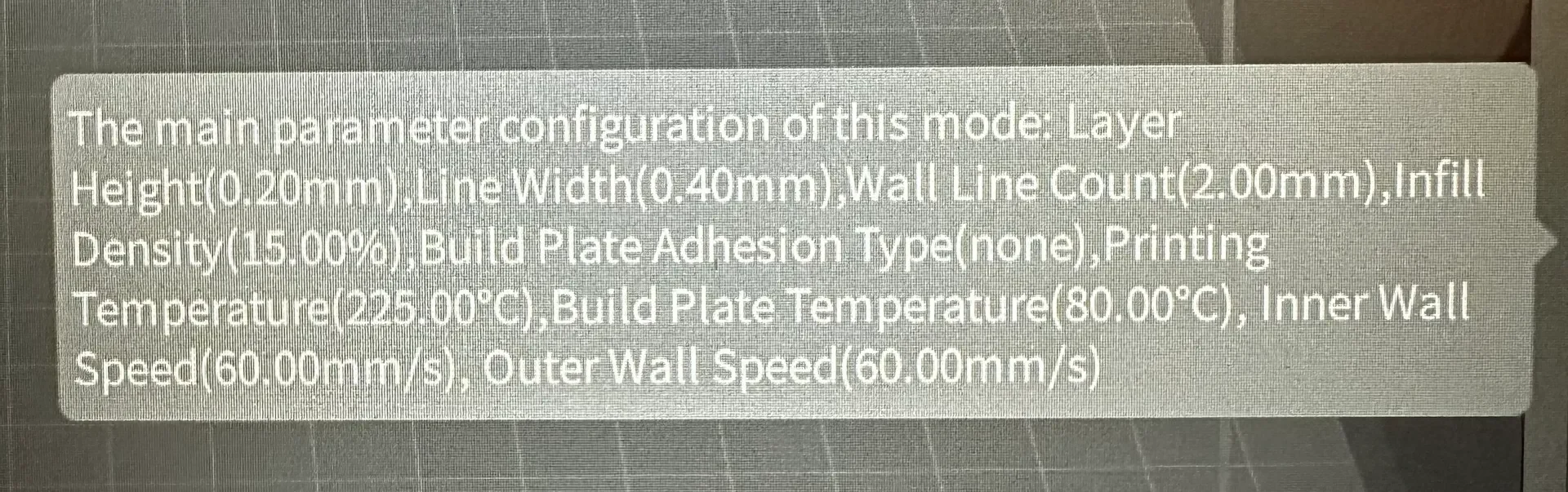

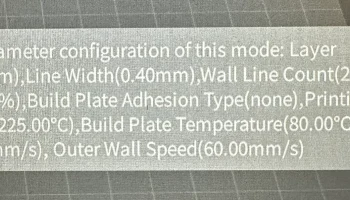

PETG или PLA, настройки, которые я использовал, вы можете увидеть на фотографиях.

Б/у принтер — Ender 3 Pro, Sonic Pad, экструдер Sprite Pro.

Пожалуйста, соблюдайте выбранную мной лицензию Creative Commons.

Meshtastic Case V4 © 2024 от Bay Electronics&Design LLC под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International

Если кто-то заинтересован в лицензировании этой конструкции или желает купить корпус, свяжитесь со мной по адресу www.bayelectronics.org.
