Meshcore/tastic Tardis TreePeater для плат RakWireless 19..

Описание:

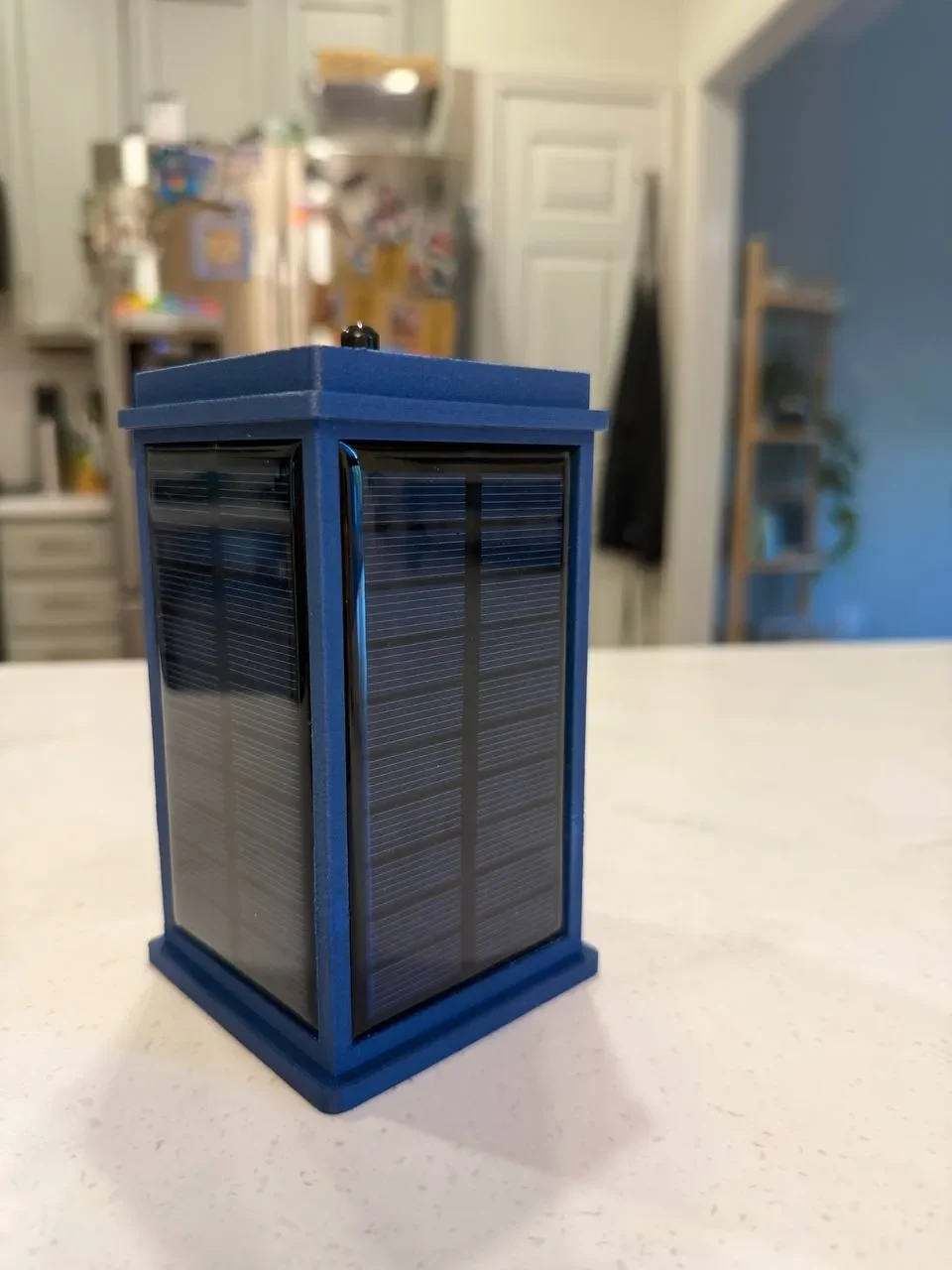

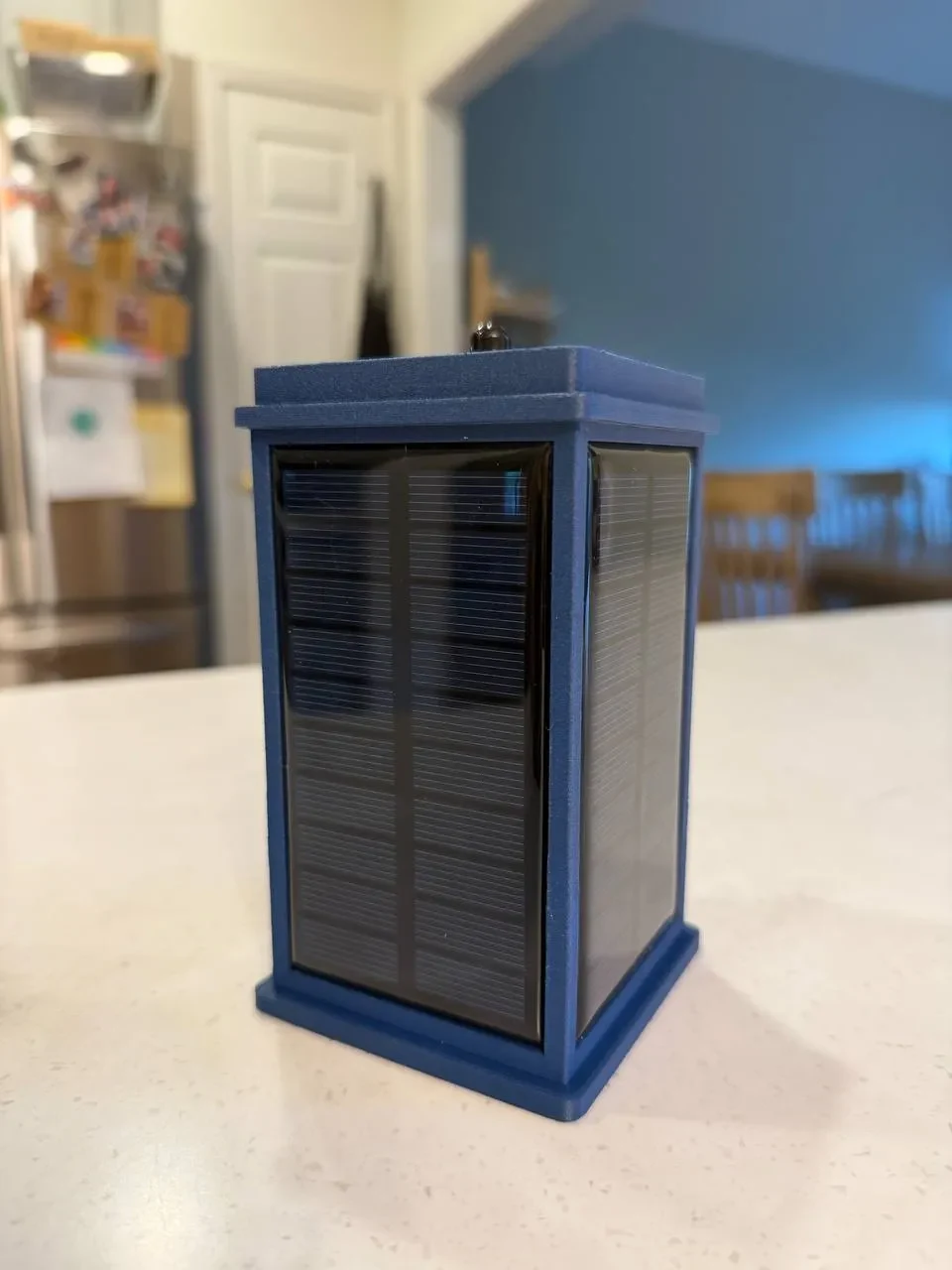

Это 390-граммовый (со всеми компонентами) Doctor Who Tardis Meshcore/Meshtastic TreePeater. Для этого требуется покупка всего нескольких деталей и никаких инструментов. Время печати на моем Bambu P2S составляет около 9 часов при скорости 124% со всеми тремя частями на столе. Позже я добавлю модель, в которой позади 4631 останется место для датчиков. На данный момент вы можете получить расширение, если хотите это сделать. Инструкций, приведенных ниже, может показаться много, но уверяю вас, с этим справится и дошкольник. Список запчастей также выглядит устрашающе, но некоторые из них вам не нужны.

Список запчастей:

Boost Me Нравится то, что вы видите? Хотите больше адаптаций, не основанных на ТАРДИС? Хотите дополнительные возможности дл�� этой сборки? Просто подбадри меня немного :D

RAKбеспроводной 4631

Амазонка

Рокланд

Альфа АОА-915-5АСМ

Amazon (Общий. YMMV)

Рокланд

Аккумулятор 2000мАч (ЗАМЕНИТЕ/ПРОВЕРЬТЕ ПОЛЯРНОСТЬ!!!!!!)

Амазонка

4 * солнечные панели

Амазонка * 10

N-гнездовое крепление антенны на переборке

Амазонка 2 * 8"

Амазонка 1*6"

Солнечные провода

Амазонка

Удлинительный кабель 28AWG

Амазонка

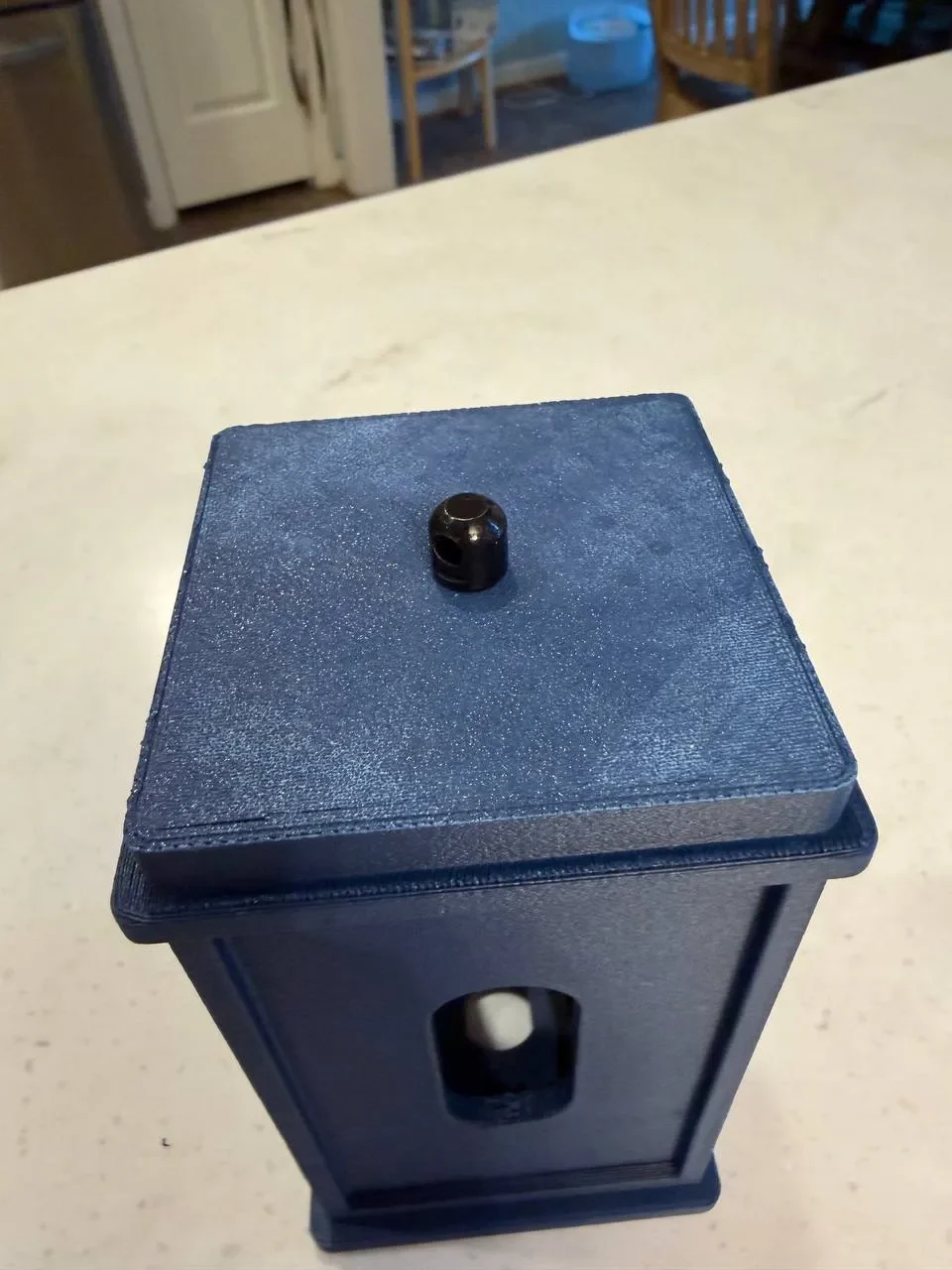

Поворотные шпильки для крепления троса к ТАРДИС.

Амазонка

Рыболовные вертлюжки, ЕСЛИ вы хотите, чтобы они свободно вращались

Амазонка

Герметик для нахлеста или другой водостойкий клей. УФ не имеет значения, поскольку он будет находиться за панелями.

Амазонка

Силиконовая лента, если вы хотите на 100% гарантировать водонепроницаемость вашей антенны. Я не использую его в этом проекте.

Амазонка

Быстроразъемный пресс-фитинг для подключения солнечной батареи (не требуется)

Амазонка

Настройки печати:

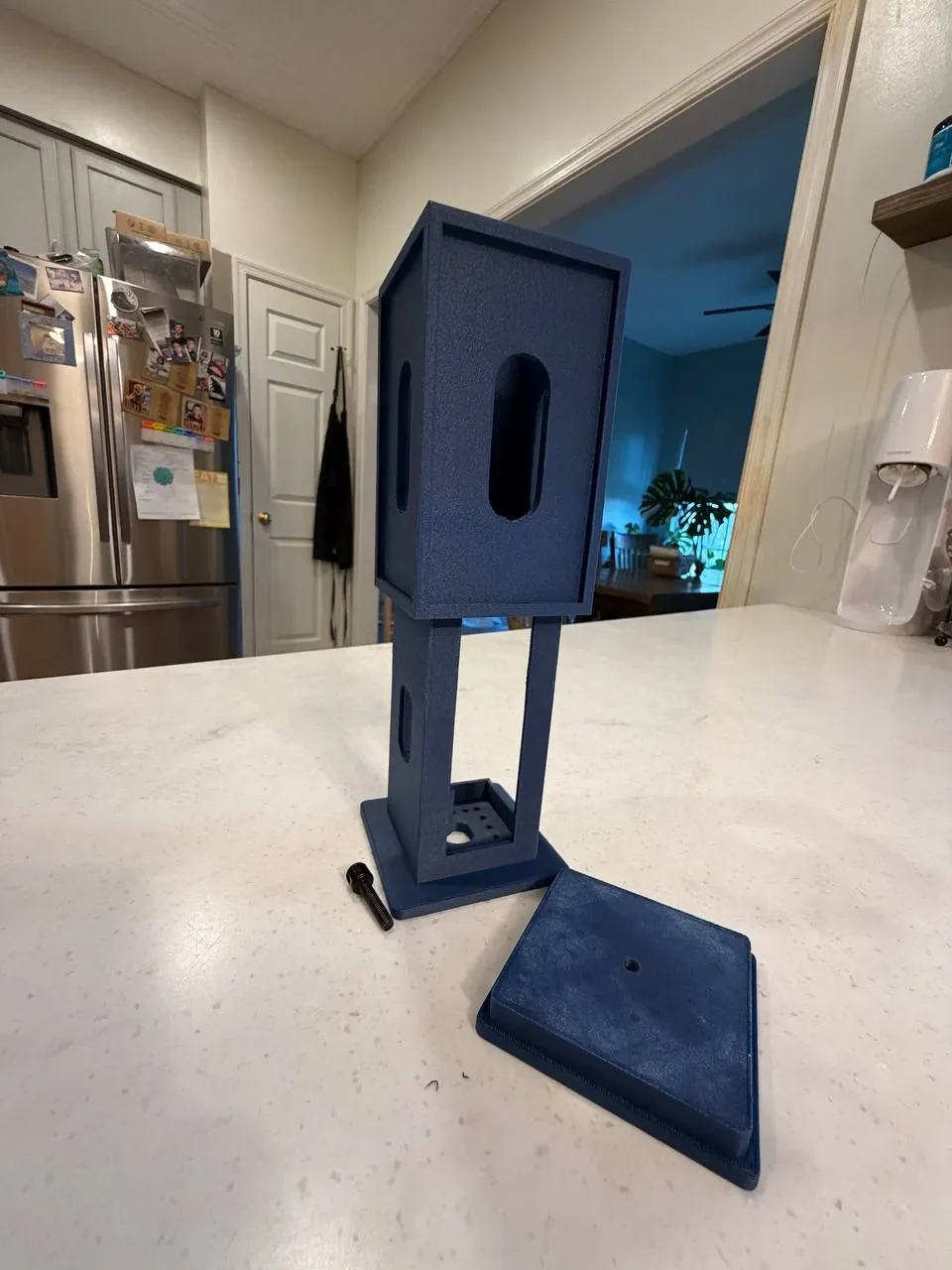

Я печатал на принтере Bambu P2S толщиной 0,20 мм высокого качества, но с настроенными на заказ опорами, как показано на фотографиях. Я добился большо��о успеха с нитью ASA из углеродного волокна, которая показана на фотографии.

Здание:

Запрограммируйте радио с помощью предпочитаемой вами прошивки.

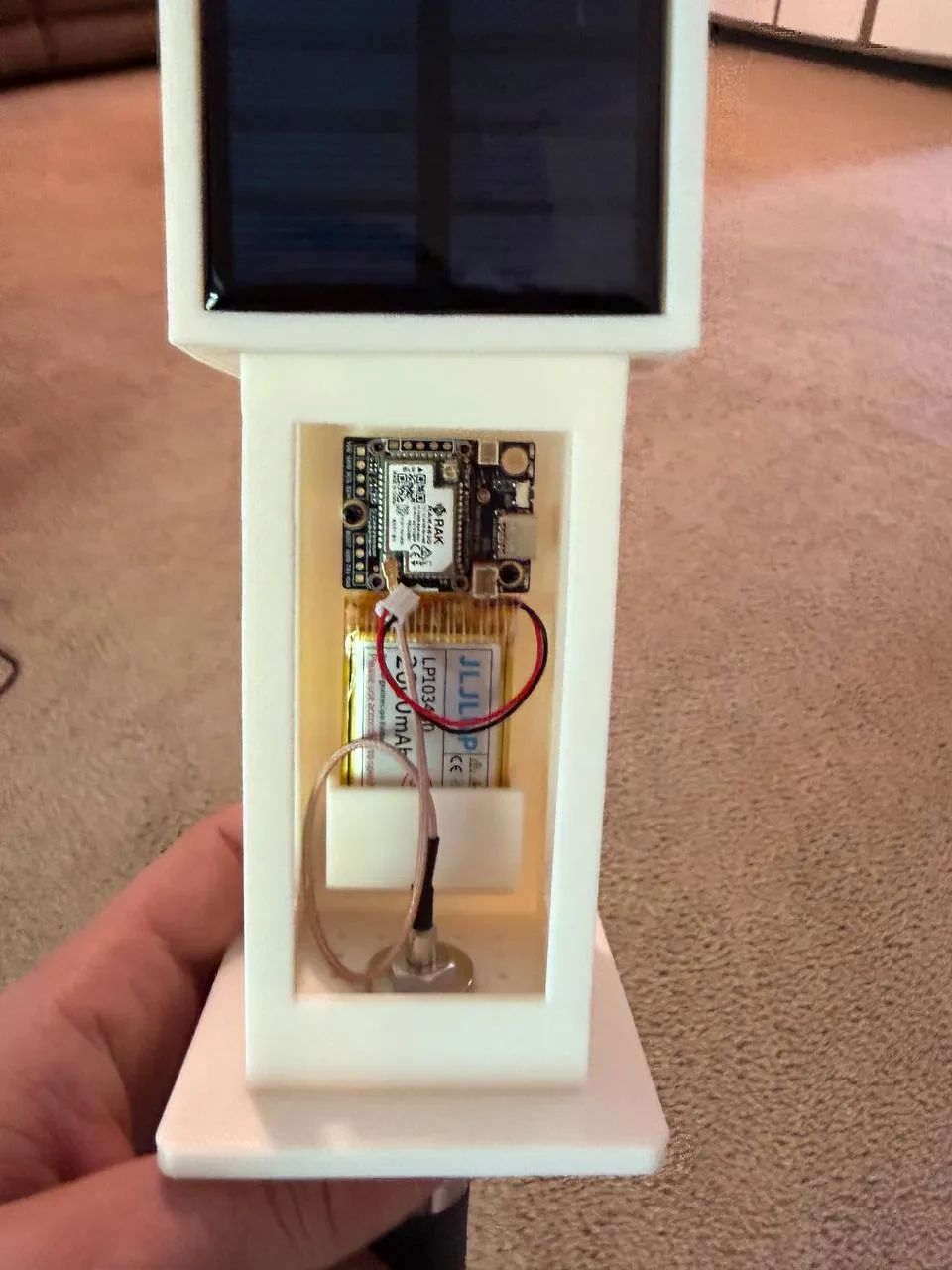

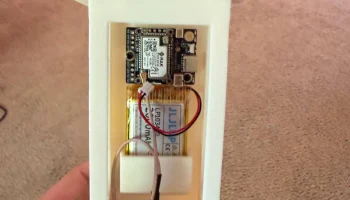

Закрепите радиостанцию с помощью трех больших винтов, входящих в комплект поставки модели 4631, чтобы закрепить радиостанцию во внутреннем корпусе над фиксатором аккумулятора.

Установите аккумулятор под ним на квадратное крепление, УБЕДИТЕСЬ, ЧТО ПОЛЯРНОСТЬ ПРОВОДА ПРАВИЛЬНАЯ, ИЛИ ВЫ МГНО��ЕННО ПОДОЖРЕТЕ СВОЁ РАДИО!

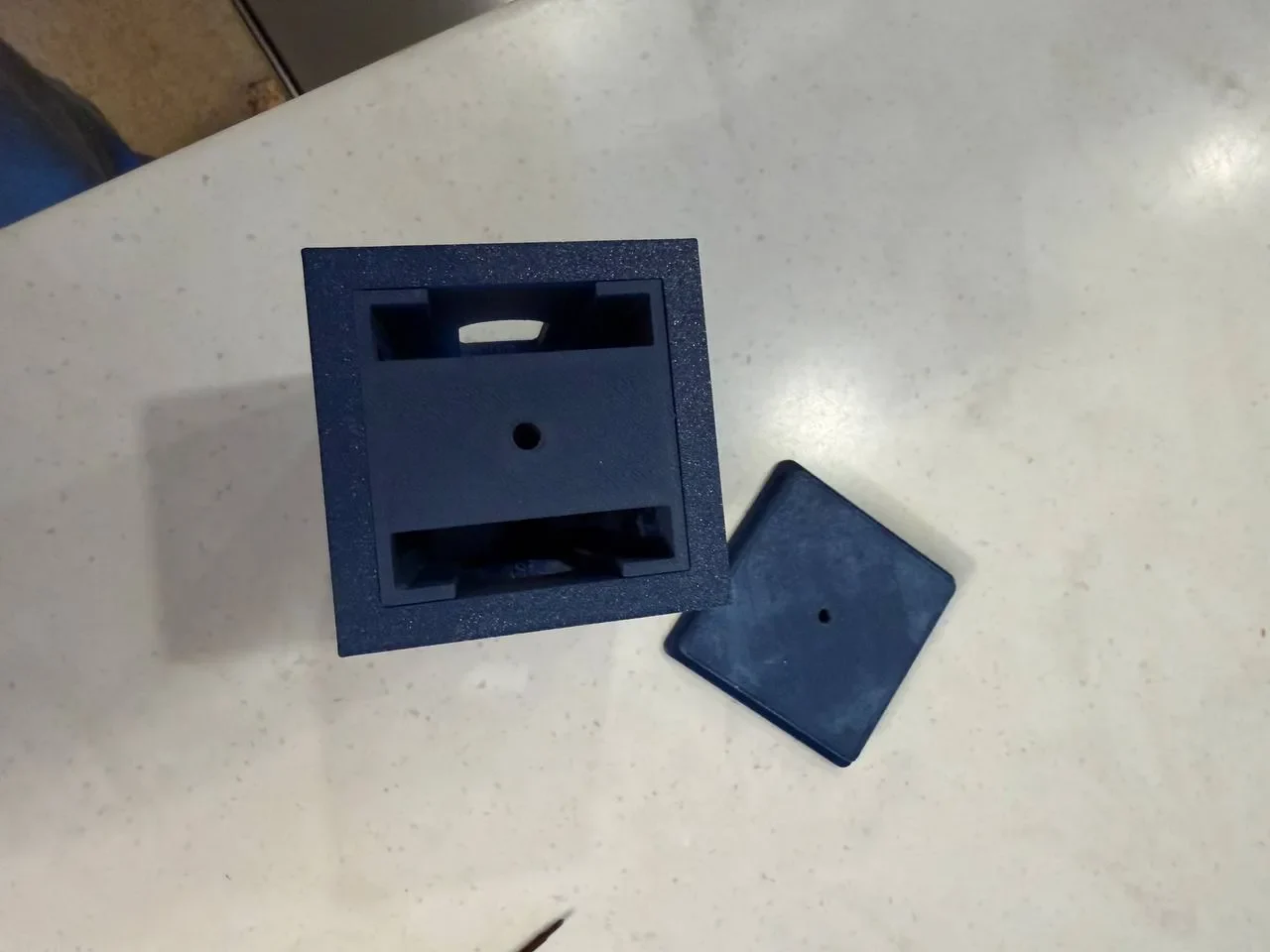

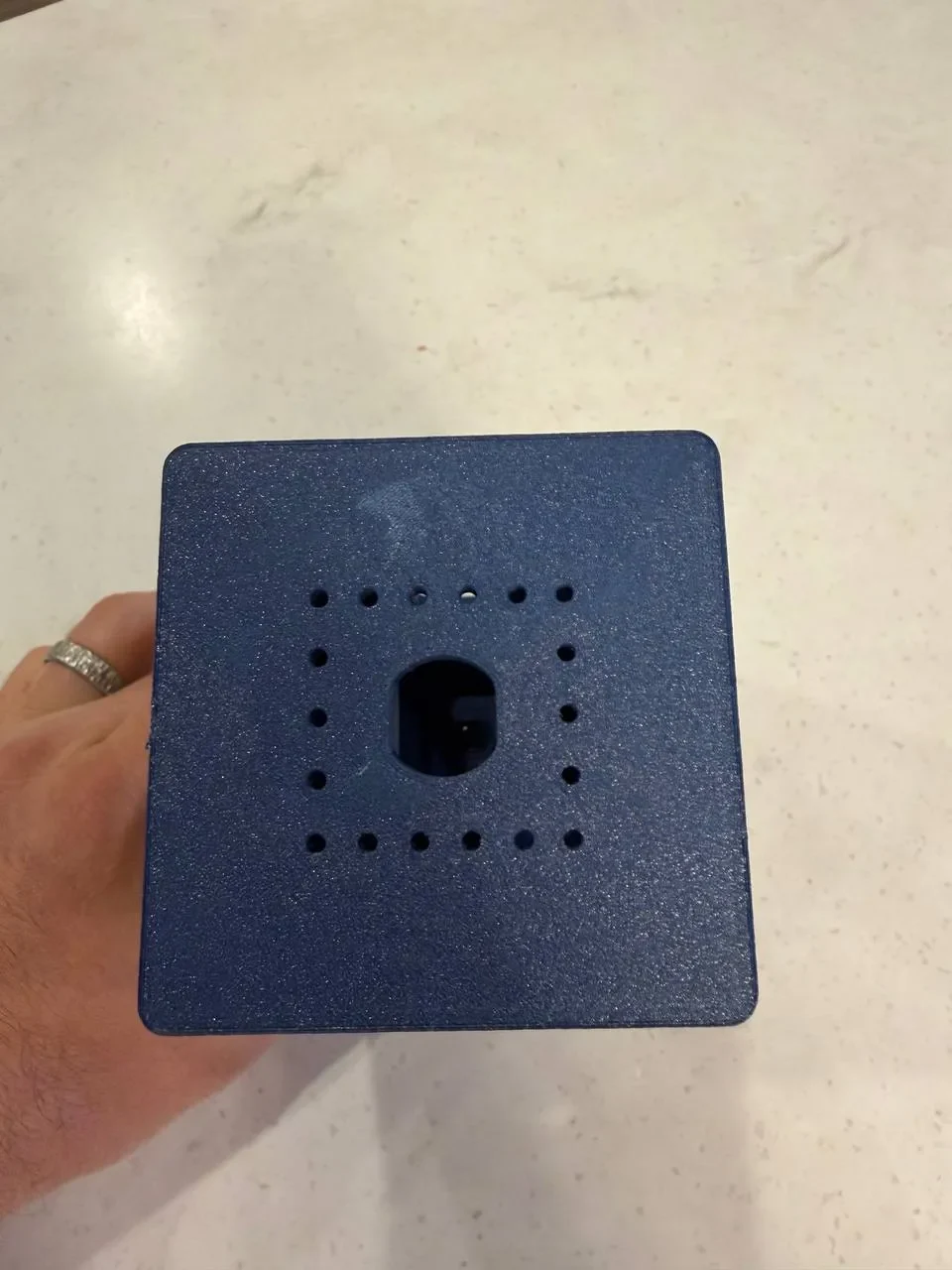

Нажмите на нижнюю часть Tardis и установите разъем на перегородке антенны. Не бойтесь затянуть эту штуку, убедившись, что стопорная шайба находится снаружи внутреннего корпуса, потому что внутри есть прокладка. Если вы хотите максимально обезопасить свою антенну от влаги, вы можете взять указанную выше силиконовую ленту и обернуть ею металлическую часть антенны, хотя я этого не делаю. На этом этапе вам нужно будет затянуть антенный провод так, чтобы он подключался к радио, не отсоединяясь. Я бы также надел перчатки, так как вы не хотите, чтобы руки смазывали соединения антенны на обоих концах частей переборки антенны.

Прикрепите прилагающуюся антенну Bluetooth где-нибудь внутри внутреннего корпуса, чтобы позже вы могли обновить данные через Bluetooth, когда опустите Тардис на землю. Убедитесь, что вы используете последнюю версию загрузчика OTAFIX, дважды нажав кнопку сброса на радиомодуле при подключении через USBC к компьютеру, а затем перетащив файл на диск, который появится в вашей системе. После того, как вы перетащили файл, он отключится при перезагрузке и может сказать, что не удалось скопировать… это не так. Вы можете убедиться в этом, дважды нажав кнопку сброса еще раз, а когда появится диск, откройте текстовый файл и убедитесь, что там написано OTAFIX.

На этапе с солнечной батареей соедините/припаяйте солнечные панели, а затем приклейте панели клеем по вашему выбору (или тем, что я перечислил выше), затем соедините их в параллельной конфигурации (+ к +, — к -), чтобы гарантировать, что напряжение остается на уровне 5 В/6 В. Вы можете сделать это как с быстроразъемным фитингом, так и без него. Я предлагаю вам приобрести дополнительный провод 28AWG для соединений, чтобы вы могли проложить провода длиной 6-8 дюймов между панелями. Это позвол��т вам открыть Tardis для облегчения обслуживания из-за дополнительной длины кабелей. Вам нужно оставить самый последний провод с разъемом для подключения к печатной плате радио. После этого подключите все это к солнечному разъему радиостанции. Полярность должна быть хорошей, если у вас есть те же разъемы, которые перечислены выше.

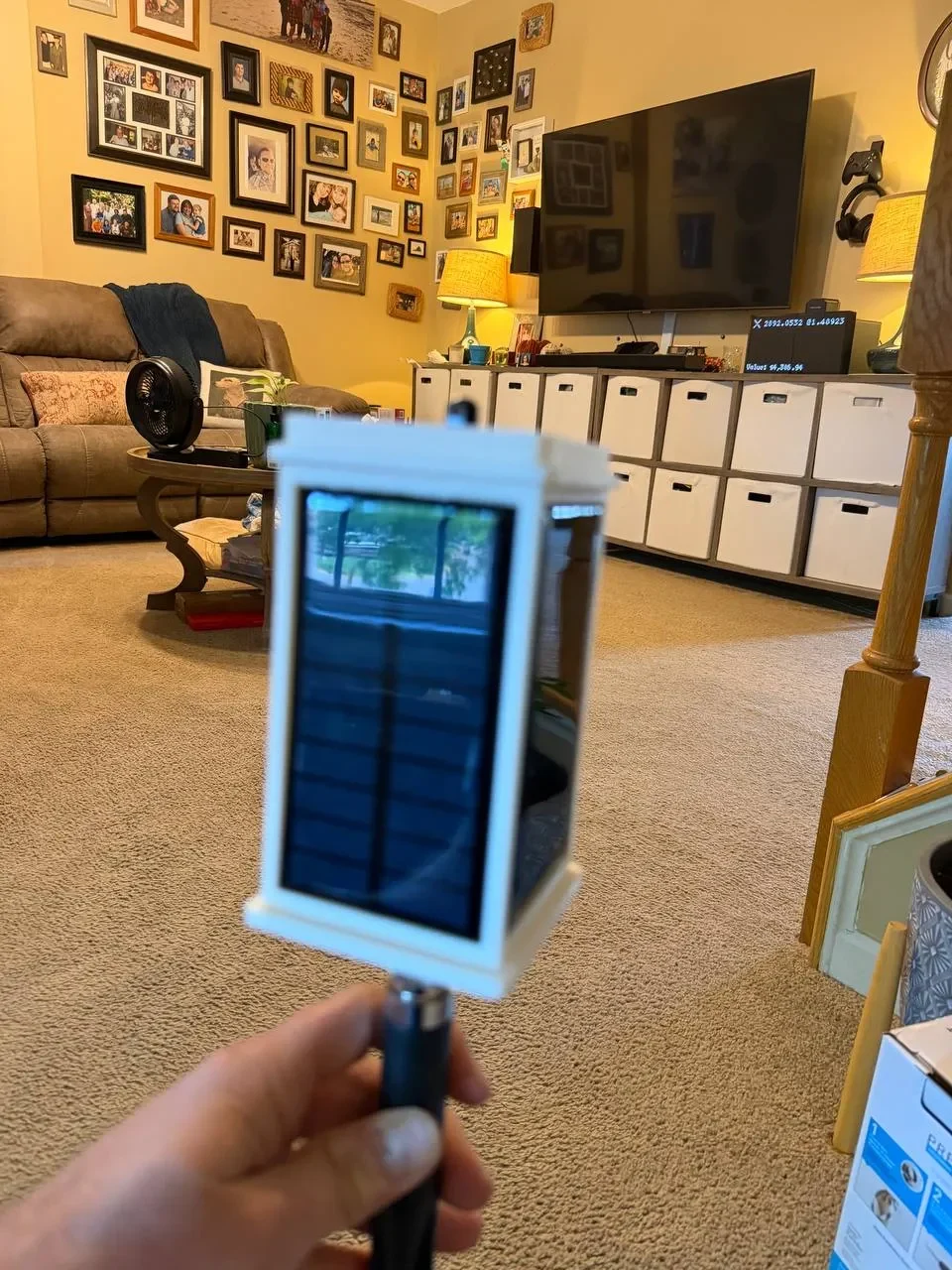

Поднесите каждую солнечную панель к яркому свету.
