Корпус "все в одном" RAK 19007 с антенной на заземленной ..

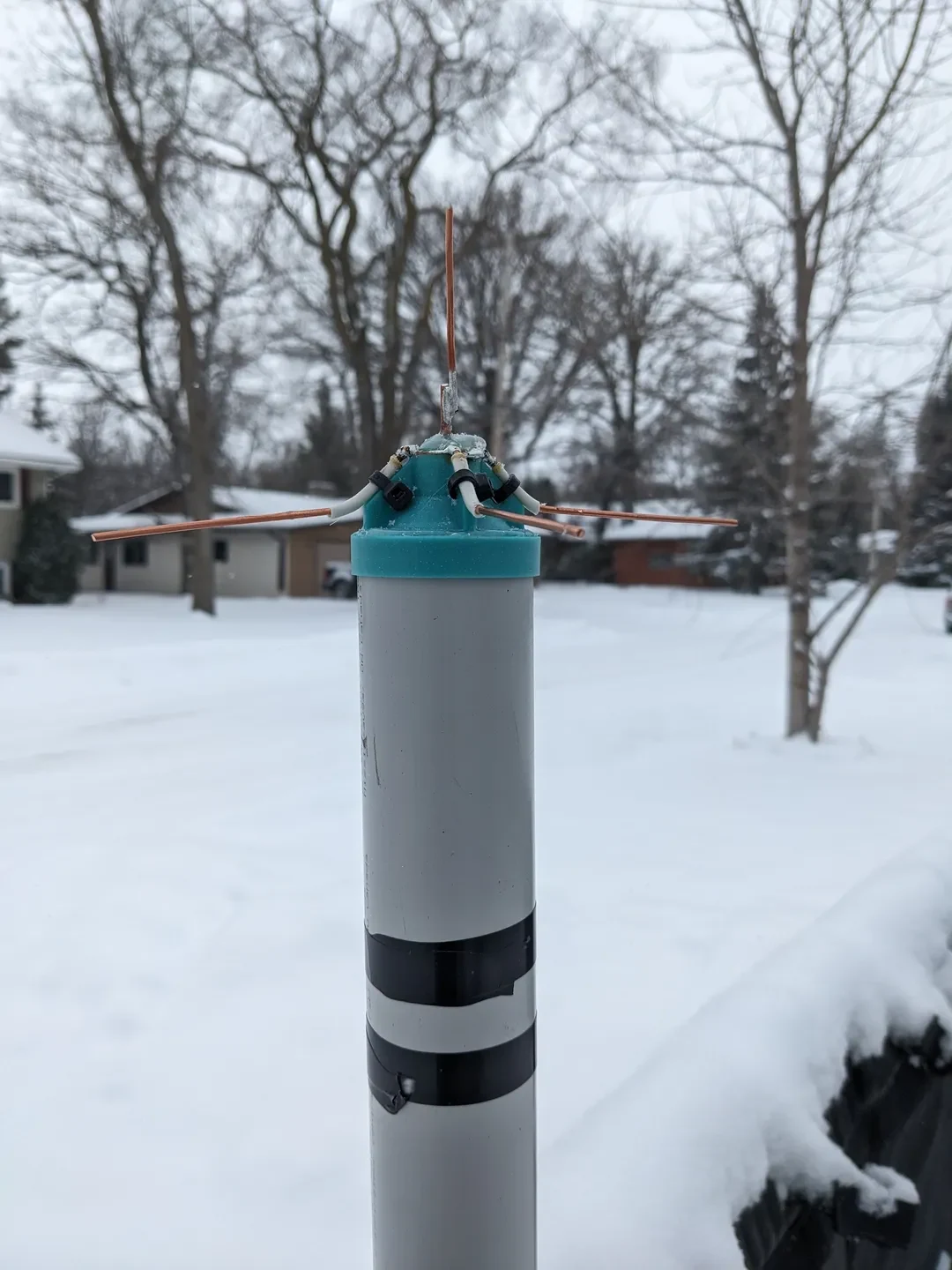

Это приспособление для антенны с заземлением, которое можно использовать для изготовления антенны с коротким хвостиком фидерной линии. Он подходит к обычной 2-дюймовой центральной вакуумной трубке из ПВХ, или вы можете распечатать свою собственную трубку. Внутри трубки находится плата для установки базовой платы RAK 19007 с установленными аксессуарами. Я использую RAK 13800 с 19018 для POE к моему сетчатому узлу. Вдохновением для создания моего антенного приспособления послужило вот это https://www.thingiverse.com/thing:4839040

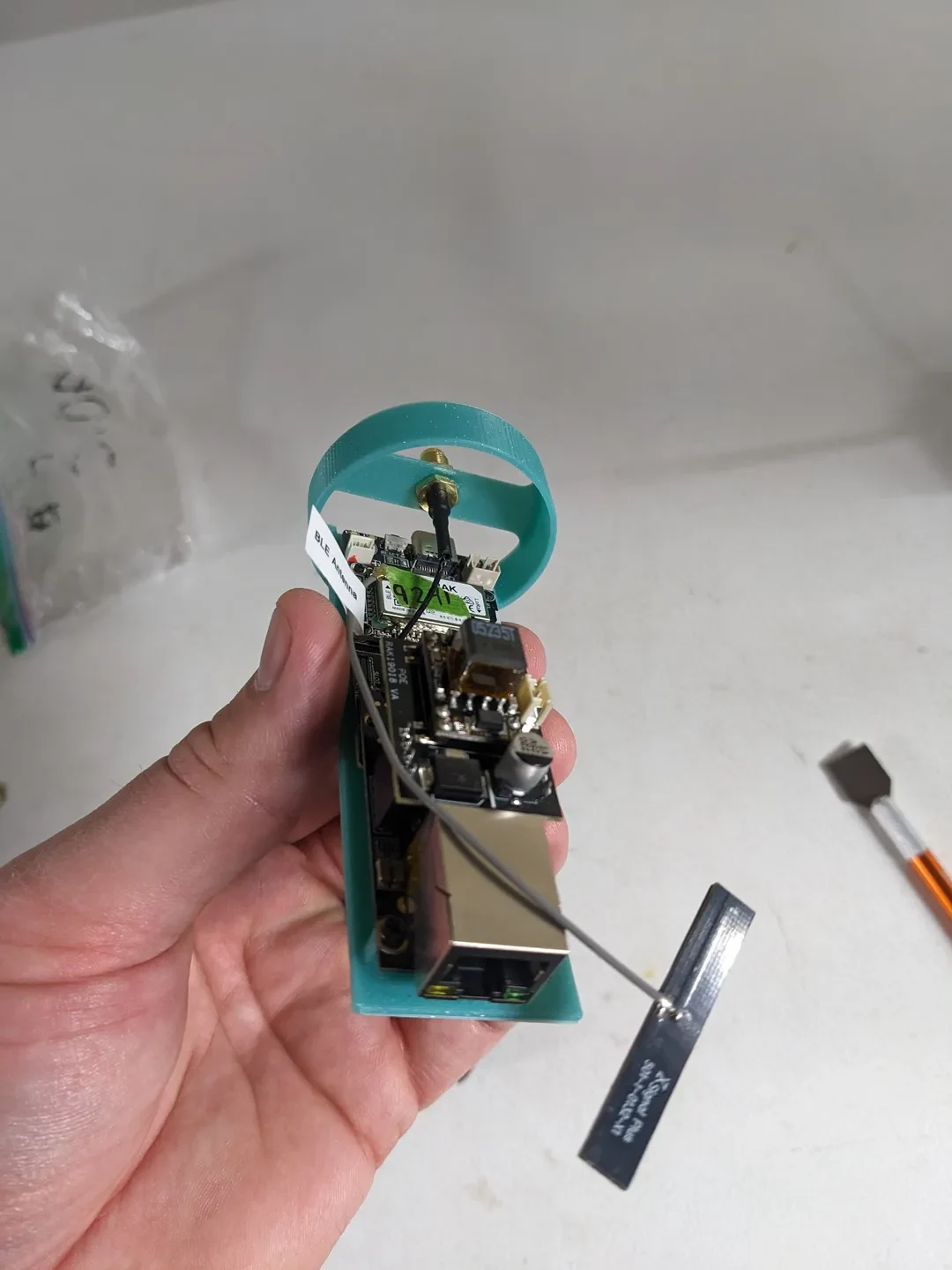

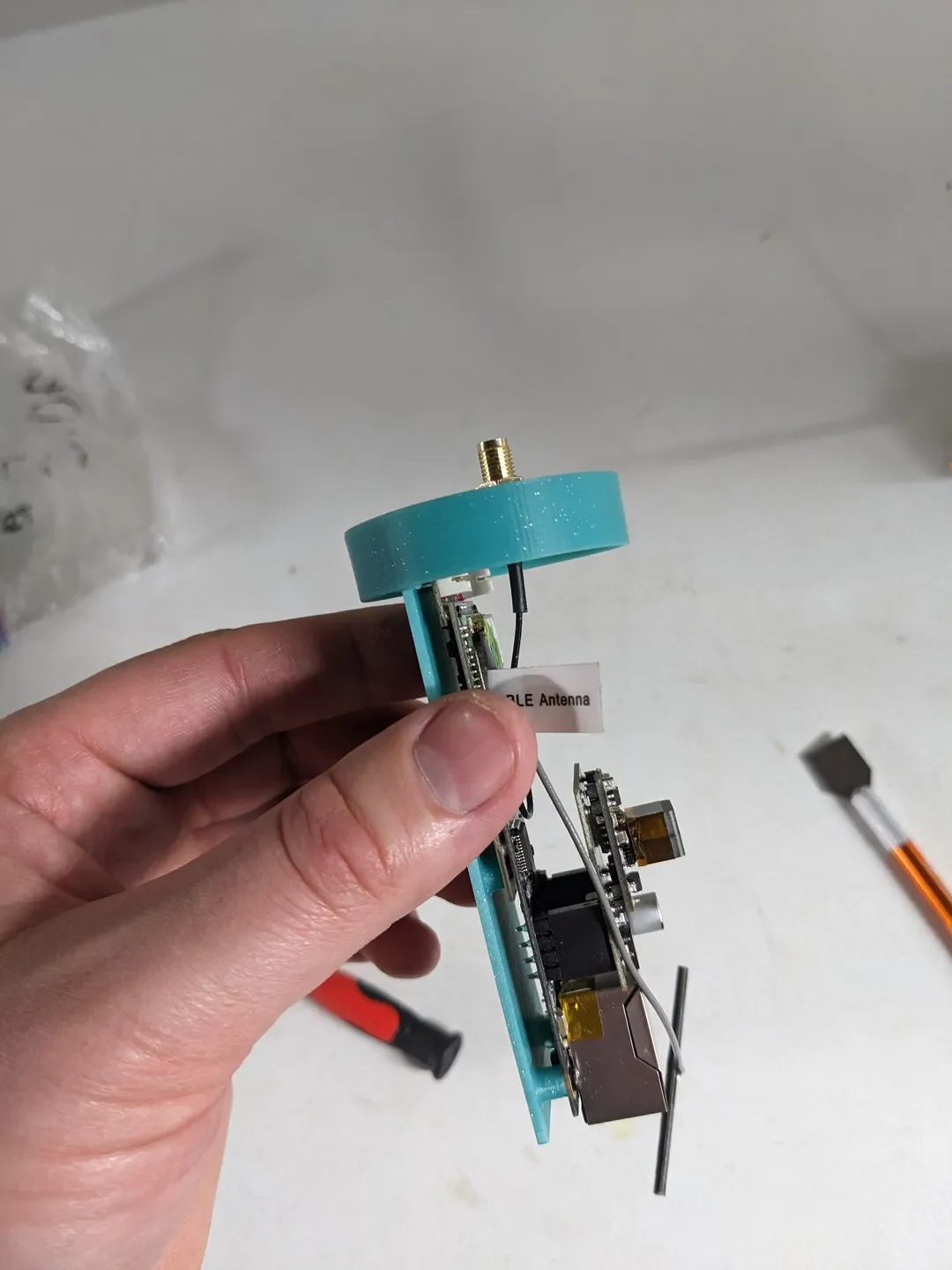

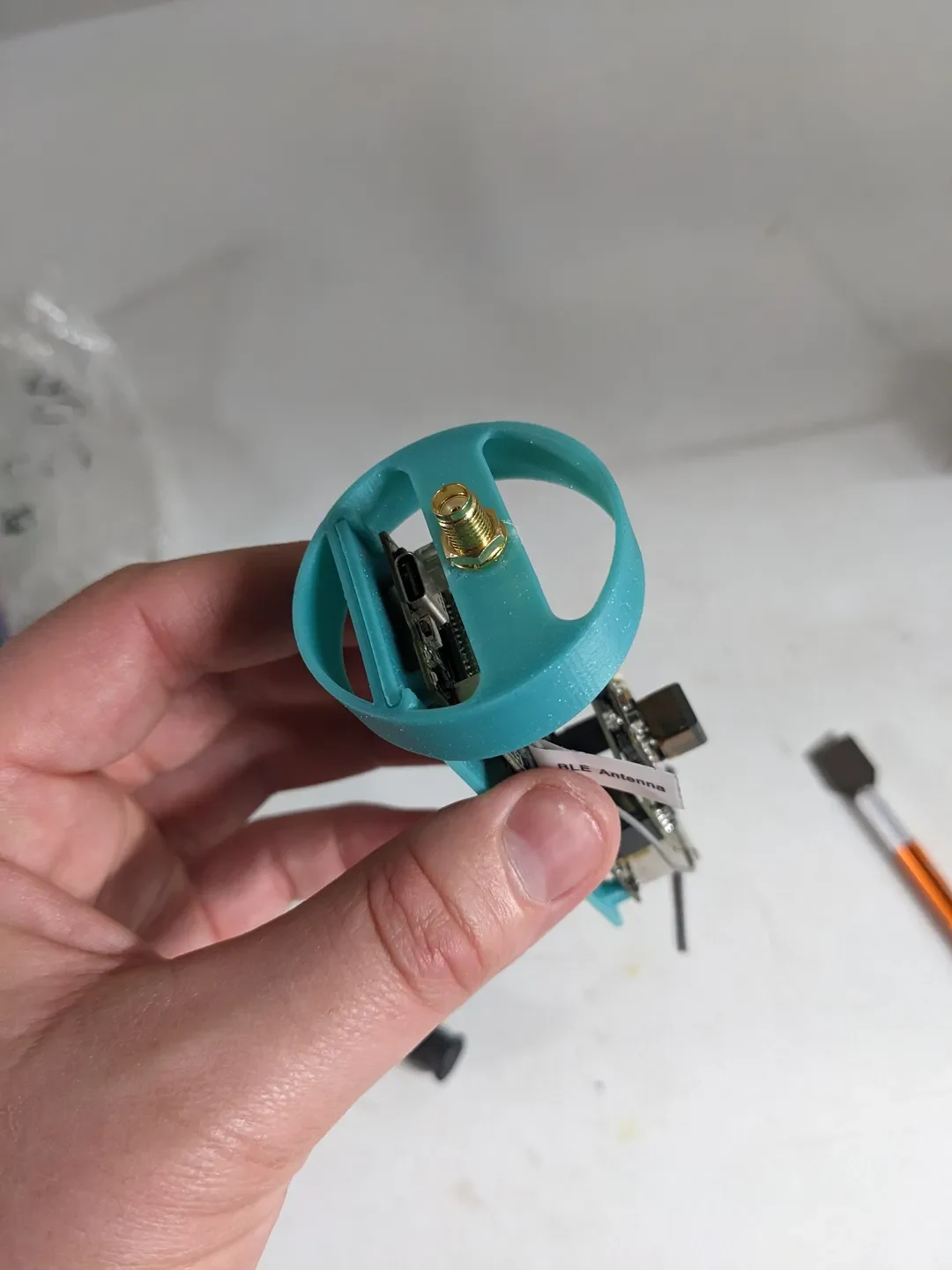

После того, как ваша антенна готова и у вас есть разъем на косичке, установите радиостанцию на плату и в кольцо. кольцо удерживает доску от перемещения внутри трубки. В комплект поставки входят доски двух размеров, в зависимости от необходимой вам длины.

Заглушка в нижней части — это простой способ протянуть кабель в трубку, который обеспечивает индивидуальную посадку кабеля, который вы используете, для защиты от непогоды. Идея использования заглушки пришла с https://www.printables.com/model/305015-tbeam-outdoor-enclosure.

Я использовал этот калькулятор для расчета элементов и радиальных длин моей антенны https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/
