Справочная информация:

Я проверил все обычные места в поисках достаточно компактного корпуса для моего стартового комплекта RAKwireless Mini Meshtastic (меньшая плата RAK19003 в сочетании с микроконтроллером RAK4630/1 и радиомодулем).

Хотя я нашел несколько случаев, ни один из них не отвечал всем моим требованиям:

Он должен вмещать аккумулятор Li-Po емкостью 3000 мАч.

Он должен защелкнуться (без дополнительных винтов и крепежа).

Он должен быть как можно более маленьким и портативным.

Он должен иметь возможность подзарядки, сохраняя антенну вертикальной.

По моему опыту, сгибаемые антенны работают гораздо хуже под углом 90 градусов, поэтому все, что имеет USB-порт внизу, также не рассматривалось.

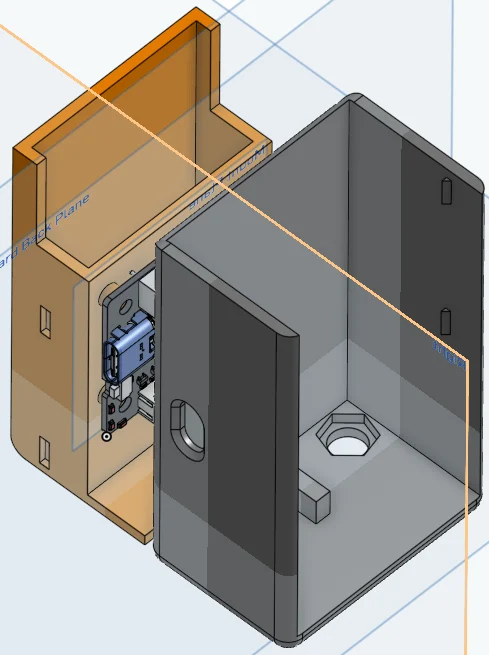

Итак, я решил применить свои сомнительные «навыки» в CAD, чтобы создать свой собственный случай, который мог бы собраться воедино, и я вполне доволен этим.

Я решил использовать саморезы для крепления платы к стойкам корпуса, чтобы сделать ситуацию немного более безопасной, но вы, вероятно, можете обойтись и крепежными винтами, которые RAKwireless включает в комплект, если вы не слишком грубы с конечным продуктом; Я сделал это во время своего первоначального тестирования, и у меня все сработало. Если есть большой интерес, я могу создать версию, которая поддерживает вставки для термофиксации, но это сделает корпус толще.

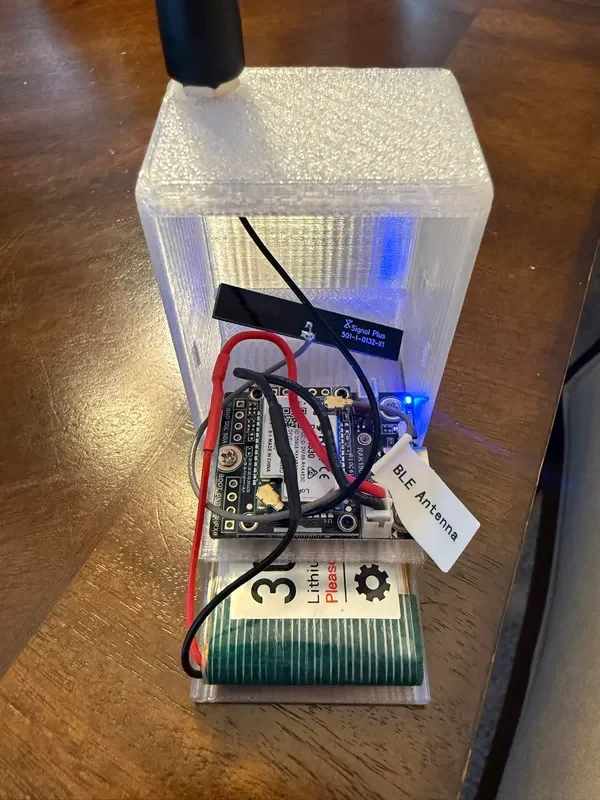

Я могу вернуться назад и добавить специальный слот для антенны Bluetooth, но, честно говоря, там не так уж много места, чтобы она могла передвигаться, и, похоже, до сих пор она остается на месте в моем тестировании. Если вы параноик, нанесите электрическую или каптоновую ленту на паяное соединение, которое прикрепляет коаксиальный кабель к антенной плате, чтобы предотвратить даже небольшой риск короткого замыкания.

Настройки печати:

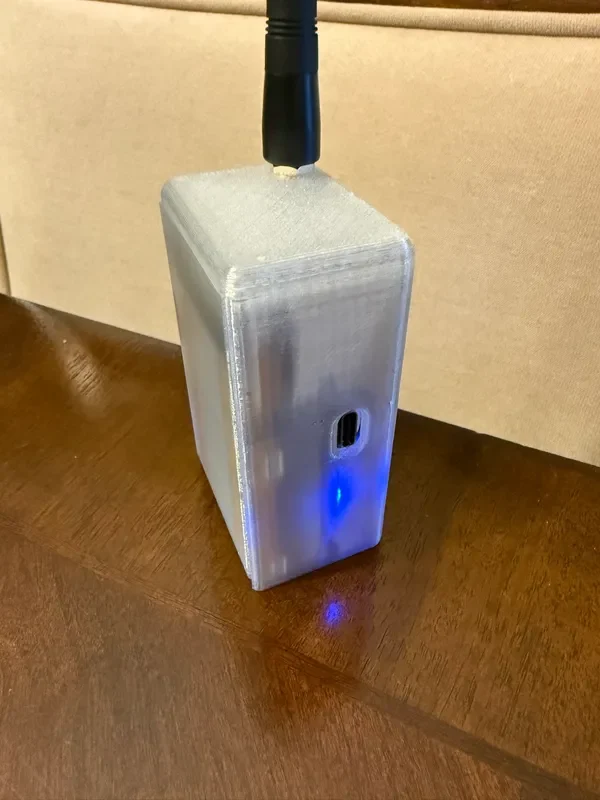

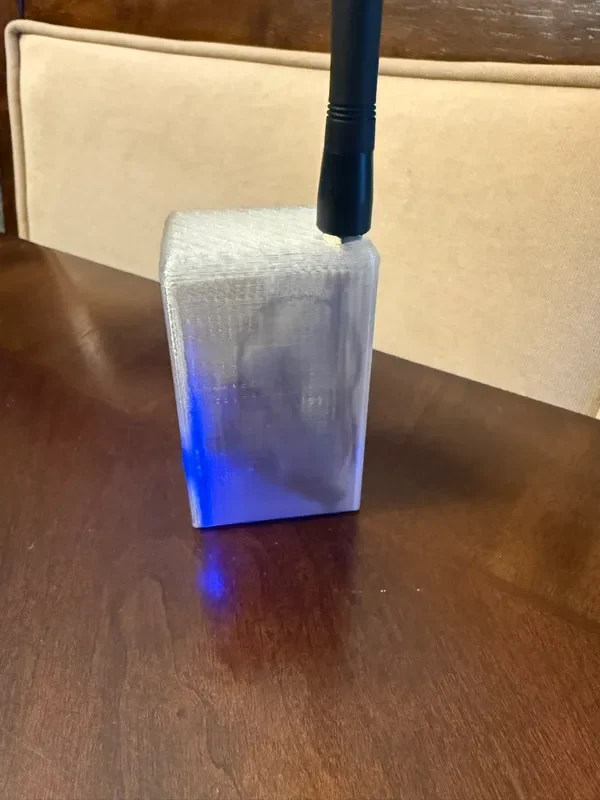

Я распечатал свой чехол прозрачным PETG, но и PLA тоже подойдет. Использование профилей «сильный» или «черновой» привело к приемлемому качеству, хотя я включил поддержку деревьев, чтобы облегчить стойки и вырез порта USB.

Дополнительное оборудование:

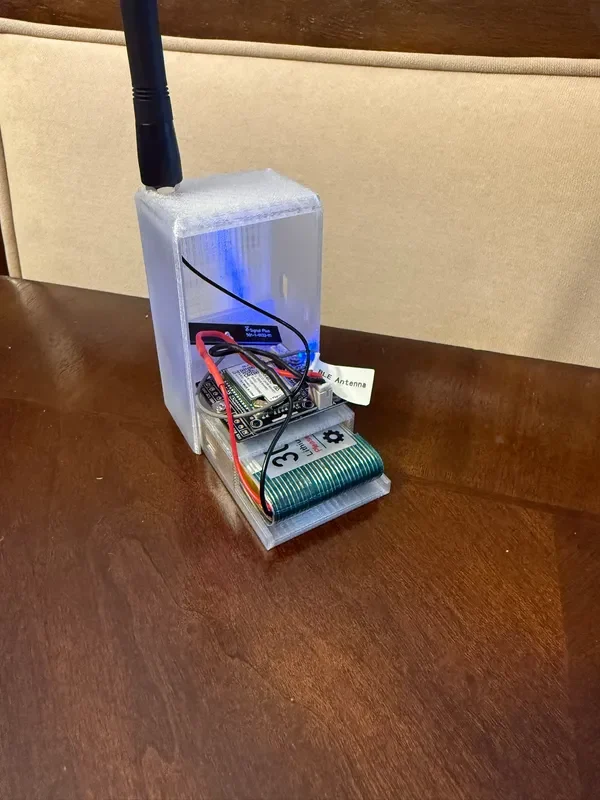

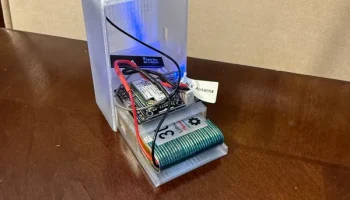

Я использовал одну из этих батарей емкостью 3000 мАч от MakerFocus, и, учитывая время автономной работы, которое я видел до сих пор, я оцениваю, что смогу проработать около 10 дней без подзарядки.

ПРИМЕЧАНИЕ. Как и почти со всеми существующими батареями, обязательно меняйте полярность при сращивании/обжимке гнездового разъема JST PHR-2 с шагом 2 мм, необходимого для питания от батареи всех трех базовых плат WisBlock текущего поколения. В своей бесконечной мудрости RAK решила использовать полярность, противоположную остальной части отрасли (отрицательный контакт должен совпадать с белым треугольником, напечатанным на печатной плате).

Обратная связь:

Я все еще новичок в САПР и полностью самоучка, поэтому буду рад всем отзывам о моих проектах. Я хочу поправиться!
