Корпус Vision Master E-213 - Pod

«Капсула»

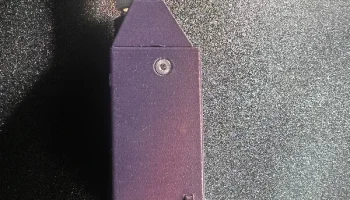

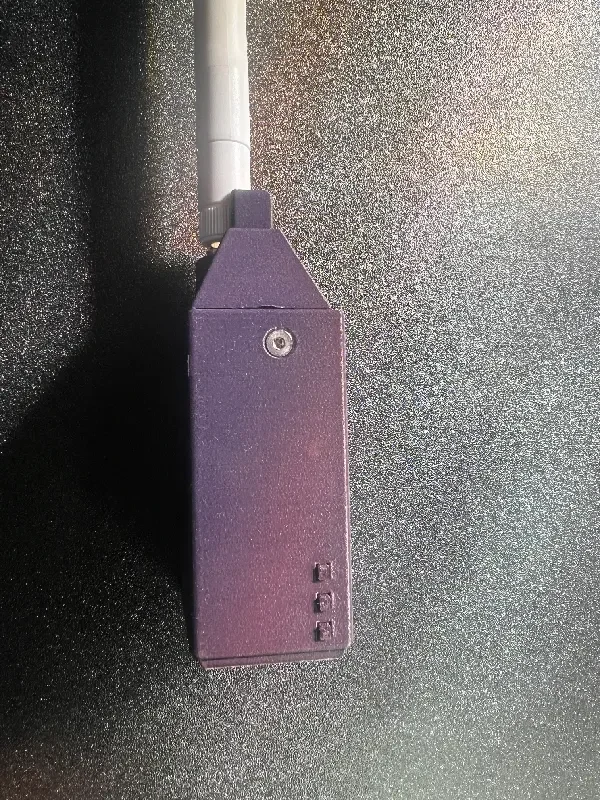

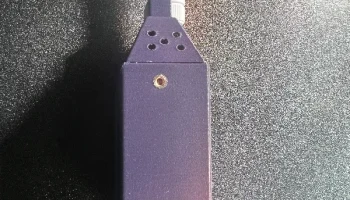

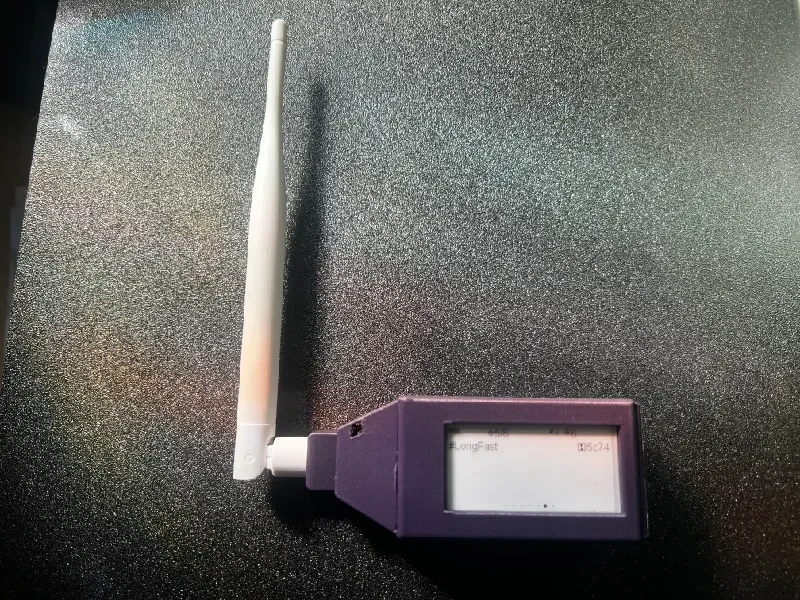

Вот корпус для устройства E213 LoRa от Vision Master. Установите кнопки, затем подключите антенну Lora, затем вставьте плату 213 в корпус, вставьте GPS, используя две небольшие направляющие, расположенные над батареей, подключите кабели датчика окружающей среды и GPS к радио, вставьте батарею и подсоедините, поместите модули в носовую часть с антенной и вставьте, «открытая» сторона корпуса антенны обращена в сторону, противоположную экрану. Используйте винт M3 с плоской головкой диаметром 40 мм.

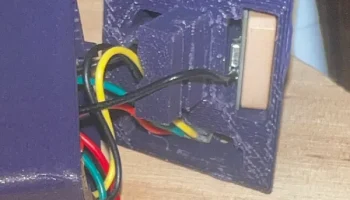

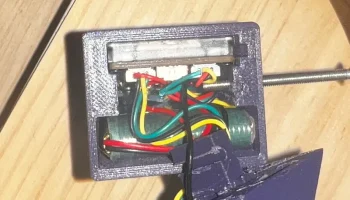

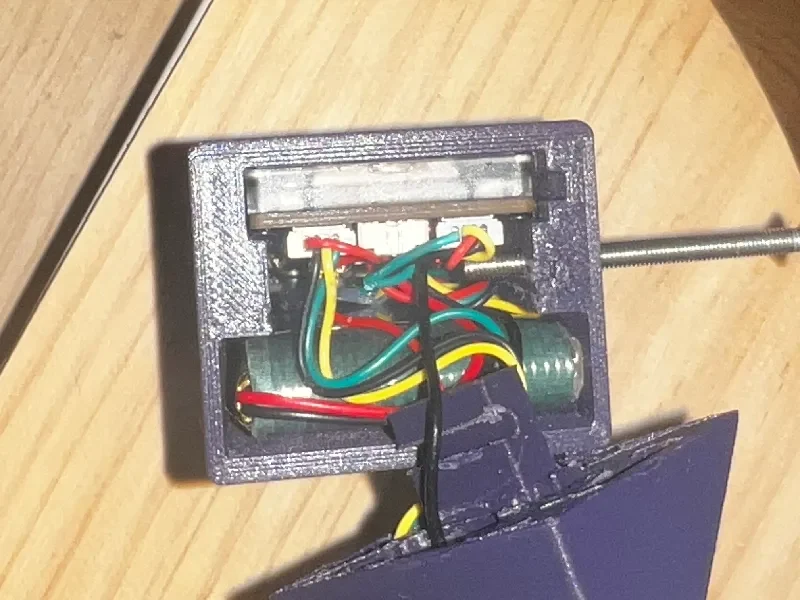

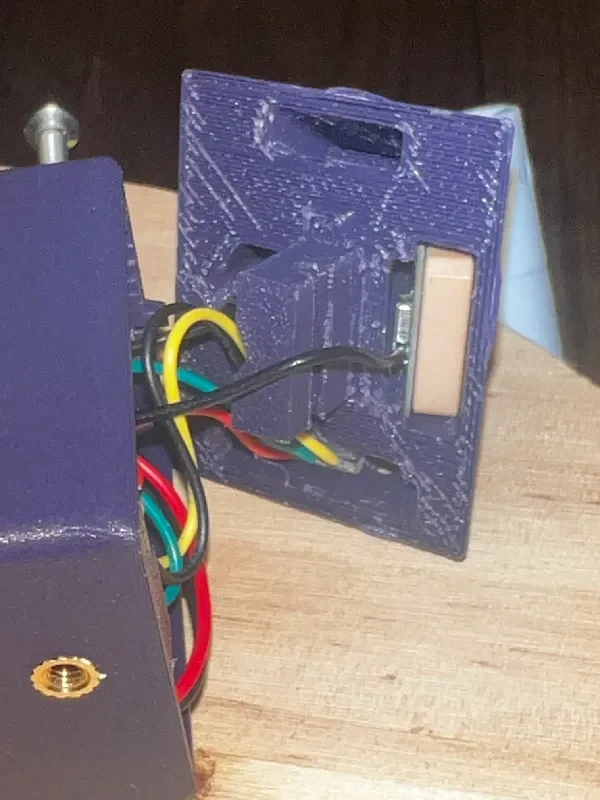

Он подготавливает провода к тому, чтобы они выходили из основного корпуса и укорачивались по мере необходимости для модулей в модуле. Используйте винт M3 с плоской головкой диаметром 40 мм и термовставкой. Я собрал без термовставки, и она была плотной, но это будет зависеть от вашего принтера/настроек/нити. Удерживайте нос по центру, чтобы сохранить его положение.* Открытая сторона отверстия для винта на креплении модуля обращена вверх в том же направлении, что и экран, где отверстие в кожухе антенны обращено в сторону от экрана*

Qwik подключает GPS — Tx к Rx, Rx к Tx, Grnd к Grnd, 3v к 3v; в приложении установите TX на 44 и Rx на 43 и включите в приложении.

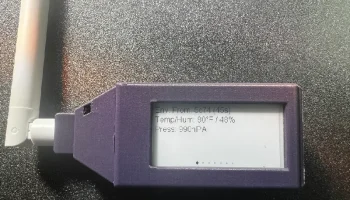

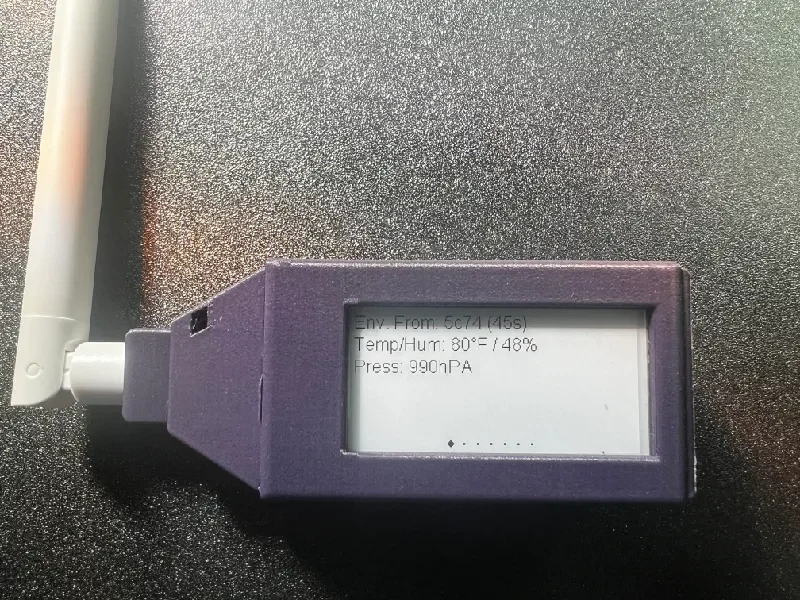

Датчик окружающей среды подключает Gnd>grnd, vin >3v, sda>sda, scl >scl с помощью Qwik Connect. Включите телеметрию в приложении.
