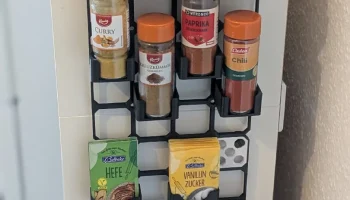

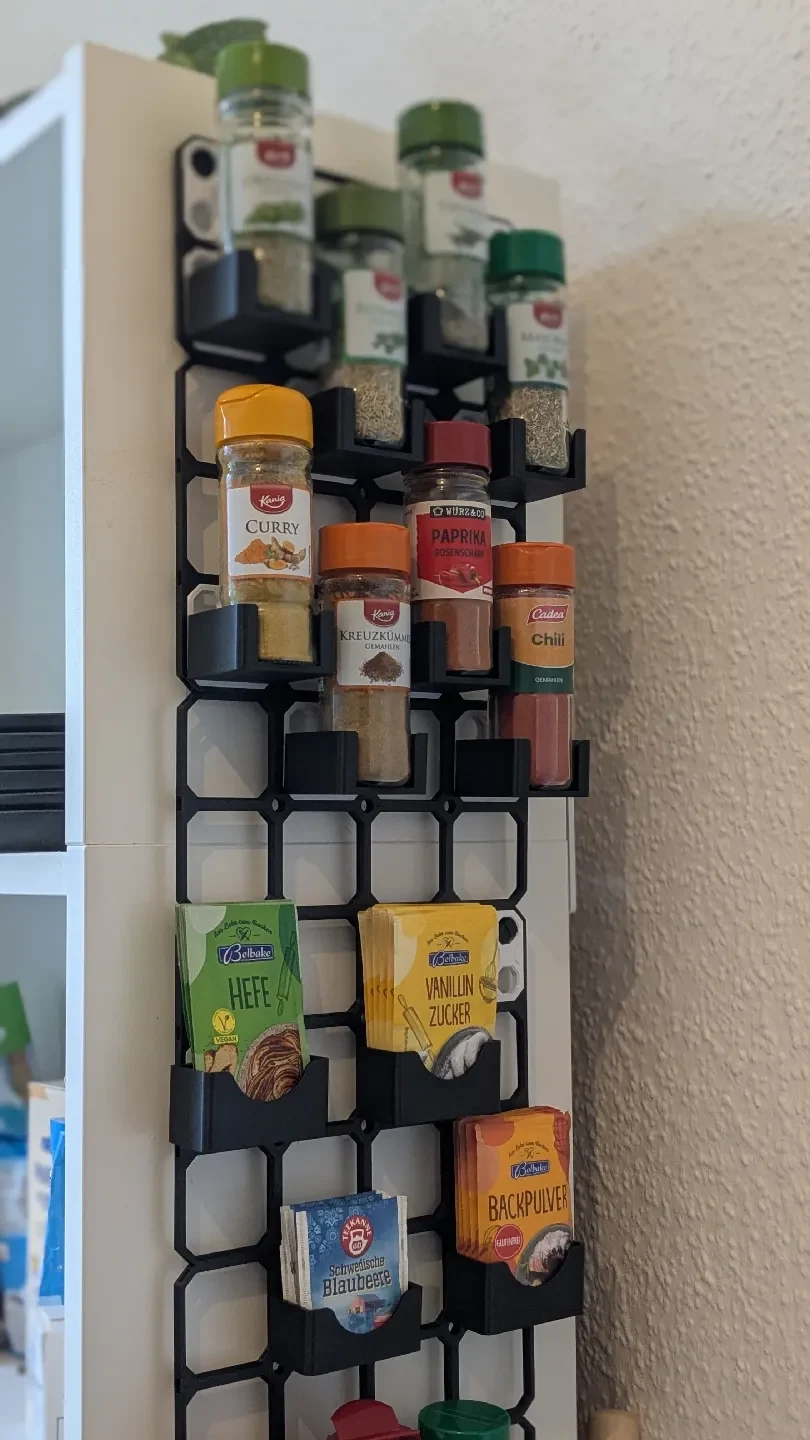

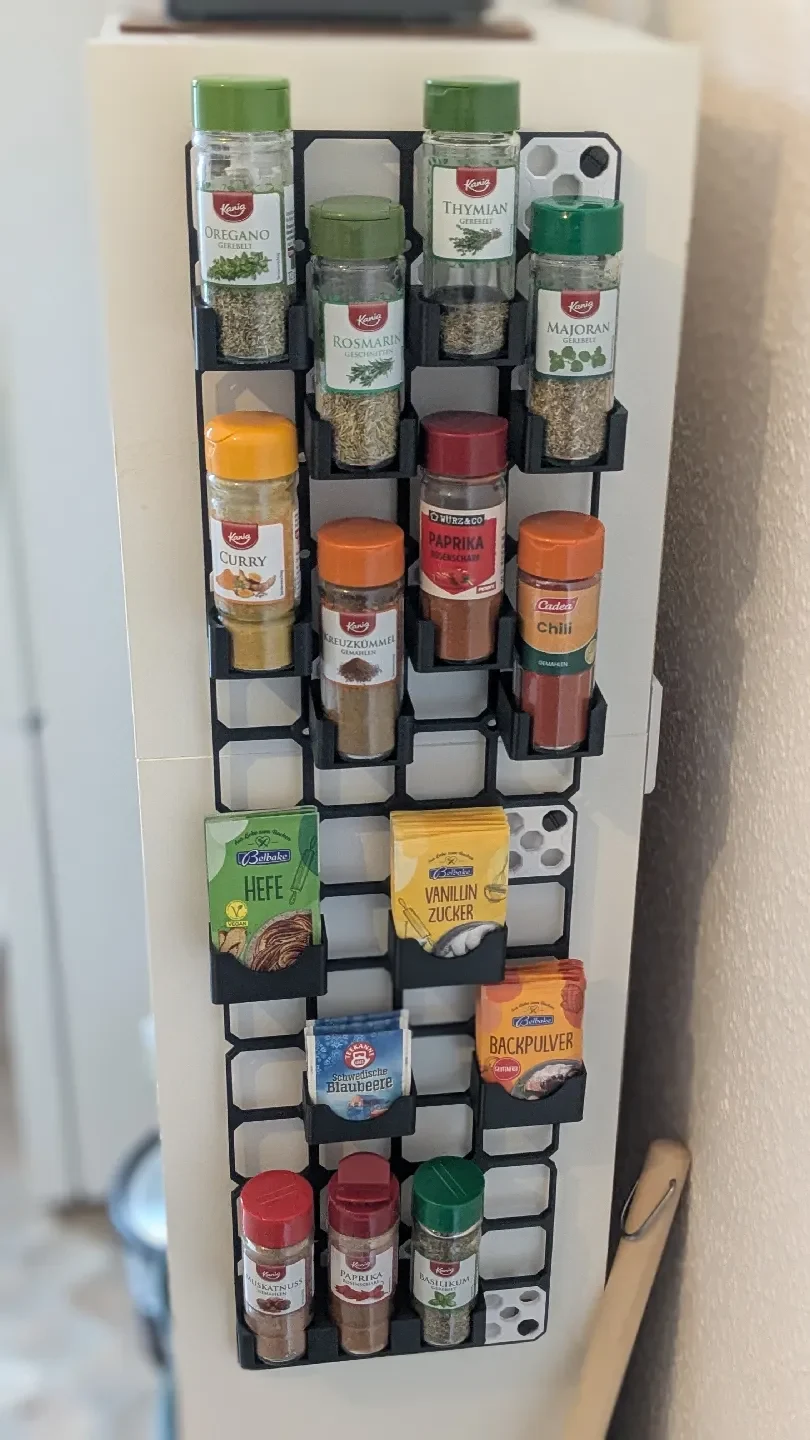

Полка для специй MultiBin
Эй,
Недавно я разработал эти полки для специй, совместимые с MultiBin, чтобы сделать мою кухню хотя бы немного более организованной.
Печать:
Эти модели так же легко распечатать. Просто используйте настройки, которые лучше всего подходят для вашего принтера. Поддержка не требуется
Требуемые детали MultiBin
На мой взгляд, экосистема мультибордов представляет собой довольно запутанную ситуацию, и мне потребовалось некоторое время, чтобы понять, какие части необходимы. Ниже приведен полный список всего, что необходимо для создания установки, подобной моей.
Опорная пластина Multibin и крепление:
Начните с печати опорных пластин MultiBin нужного вам размера.
thangs.com/designer/Multiboard/3d-model/8x6%20MU%20%284x3%20LU%29%20-%20MultiBoard%20Square%20Plate-1306836
Вы можете соединить несколько панелей с помощью двойных зажимов. Есть два варианта. Обычные двойные зажимы намного прочнее, но для их установки требуется немалое усилие. Зажимы Lite Dual Clips проще в установке, но они менее прочны. Это может иметь значение в зависимости от того, сколько точек монтирования вы используете.
thangs.com/designer/Multiboard/3d-model/Dual%20Clip-1009275
Для монтажа вам понадобится крепление с одним болтом и винтом:
thangs.com/designer/Multiboard/3d-model/6.25%20mm%20-%20Single%20Bolt-Lock%20-%20ScrewOn%20Mount-1046002
Они поместятся в любое отверстие среднего размера и позволят вам легко снять и снова установить всю панель, если вам нужно. Я использую защелку «Средние отверстия — квадратная пластина», соответствующую креплению.
thangs.com/designer/Multiboard/3d-model/Mid%20Holes%20-%20Square%20Plate%20Snap-1306889
Вам также понадобится блокирующий Т-образный болт, чтобы прикрепить крепление к пластине. Мне пришлось уменьшить их масштаб на 1%, чтобы облегчить сборку. В зависимости от допусков вашего принтера, возможно, вам это не понадобится)
thangs.com/designer/Multiboard/3d-model/Locking%20T-Bolt-1310062
Установка держателей
Чтобы установить подставку для специй, вам понадобится только фиксирующий Т-образный болт и промежуточные отверстия — квадратная пластина, как раньше.
Камни для специй совпадают с защелкой «Средние отверстия — квадратная пластина», и вы можете ввинтить их сзади.
Сборка
Как все это происходит, должно быть довольно понятно, но на всякий случай вот пошаговое руководство.
1. Соберите пластину
Распечатайте необходимые опорные пластины желаемого размера. Соедините их с помощью двух зажимов.
В моем случае обычные Dual Clips установить было довольно сложно.
Что сработало лучше всего для меня:
Положите Dual Clip на прочный стол.
Выров��яйте опорную пластину сверху
Нажмите опорную пластину прямо вниз на зажим.
Применение твердого, равномерного давления сверху значительно облегчило установку.
2. Установите защелки для пластин.
Пластинчатые защелки имеют рифленую и плоскую сторону.
Я установил свой рифленой стороной вниз.
Сначала вставьте сторону с накаткой под углом.
Вставьте его до тех пор, пока он не встанет заподлицо с опорной пластиной (см. рисунок справа).
Плоская сторона должна входить легко и без приложения усилий. Если сопротивление сильное, возможно, рифленая поверхность выровнена неправильно.
Разместите фиксаторы пластин там, где вы планируете позже прикрепить крепления.
3. Монтаж
Зафиксируйте крепление ScrewOn в пластинах там, где вы планируете сверлить стену. Затем выровняйте всю панель в ее окончательном положении и карандашом отметьте положение отверстий для сверления. Снимите панель, просверлите отверстия по отметкам и надежно прикрутите крепления к стене.
После установки креплений используйте фиксирующий Т-образный болт для крепления панели. Во��можно, вы захотите заполнить решетку держателями перед установкой панели. Обычно это легче сделать со стены.
4. Установите держатели
Теперь, учитывая предыдущие шаги, это должно быть довольно понятно. Прикрутите держатели к защелке пластины с помощью фиксирующего Т-образного болта. Убедитесь, что все на одном уровне. Теперь закреп��те их, как описано выше.
Кастомизация
Если вам нужны держатели в несколько других вариантах, оставьте комментарий или напишите мне в личку.
Модели полностью параметризованы, поэтому создание пользовательских вариантов должно быть простым.
Я также включил файл STEP и файл моего проекта FreeCAD в папку CAD Files, чтобы вы могли
