Крепление Voron для дисплея BTT HDMI 5 (работает с дверью Clicky Clacky Door)

Это ремикс крепления дисплея BTT HDMI Voron, все модифицированные детали которого совместимы с оригинальным дизайном. Итак, вы можете

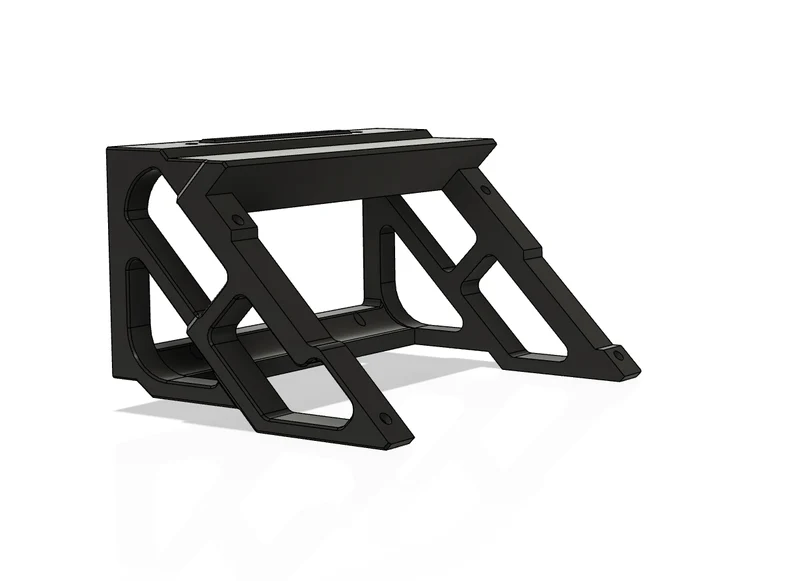

Используйте измененный монтажный кронштейн с оригинальной асимметричной рамкой дисплея.
Используйте оригинальный монтажный кронштейн с измененной симметричной рамкой дисплея.
Используйте оригинальные прямые и 180° протекторы кабелей.

��ервоначальная причина ремикса заключалась в том, чтобы оптимизировать его для двери в стиле холодильника Clicky Clacky. И я воспользовался шансом сделать его симметричным, просто добавив необходимые точки крепления с правой стороны.

Я использую эту модель на Voron 2.4 (R2), но, если я прав, она также должна подойти и к Trident (я уверен, что если он у вас есть, вы поймете ;-) )

По просьбе пользователя в комплект поставки входит крышка дисплея, которая защищает экран, когда принтер не используется.

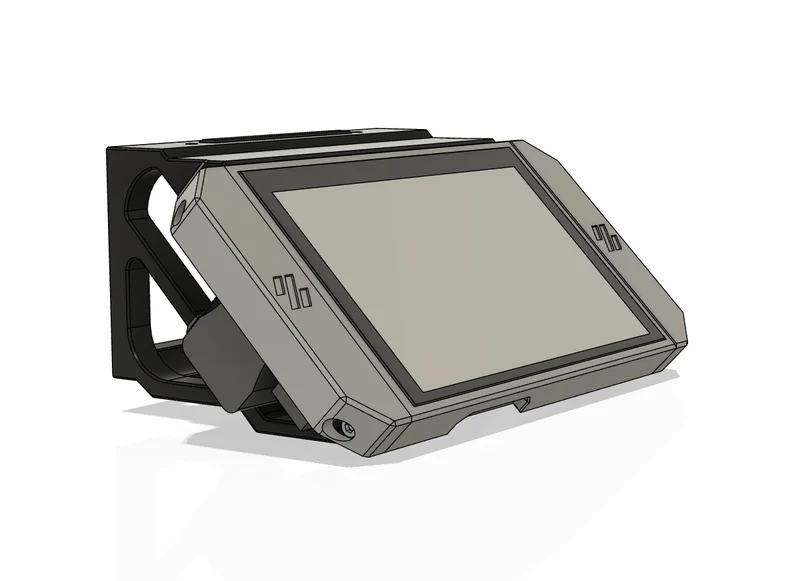

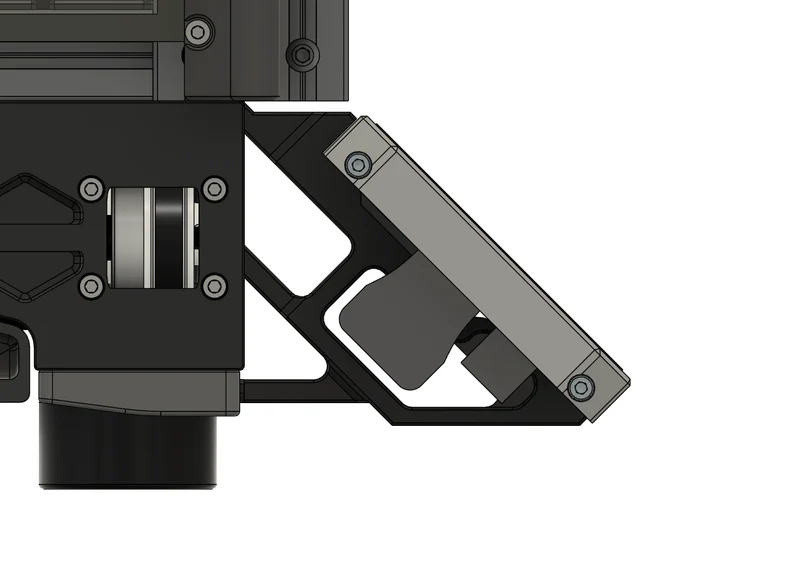

Дизайн

Печать и сборка
Загрузите необходимые оригинальные детали (вам как минимум потребуются защитные приспособления для кабелей, которые идут с левой и правой стороны)
Печать с использованием стандартных настроек деталей Voron; Обязательно размещайте детали на печатной платформе в удобной ориентации, а не так, чтобы они выпадали из САПР :-)
Следуйте оригинальной спецификации (также для совместимых адаптеров 180°); для второго протектора кабеля с правой стороны понадобятся дополнительные
2 вставки для термофиксации 3 мм
2 x M3x6 SHC (у меня были проблемы с M3x8 SHC, но все получилось с помощью нейлоновых шайб. Если они у вас есть, используйте винты 6 мм или будьте осторожны при сборке)
Если вам нравится какой-нибудь акцентный цвет, на крышку дисплея можно приклеить вставки. Вы также можете добавить поддержку ко всей области логотипа (уменьшите расстояние контакта Z до 0), и вы получите логотип, напечатанный с другой «текстурой».

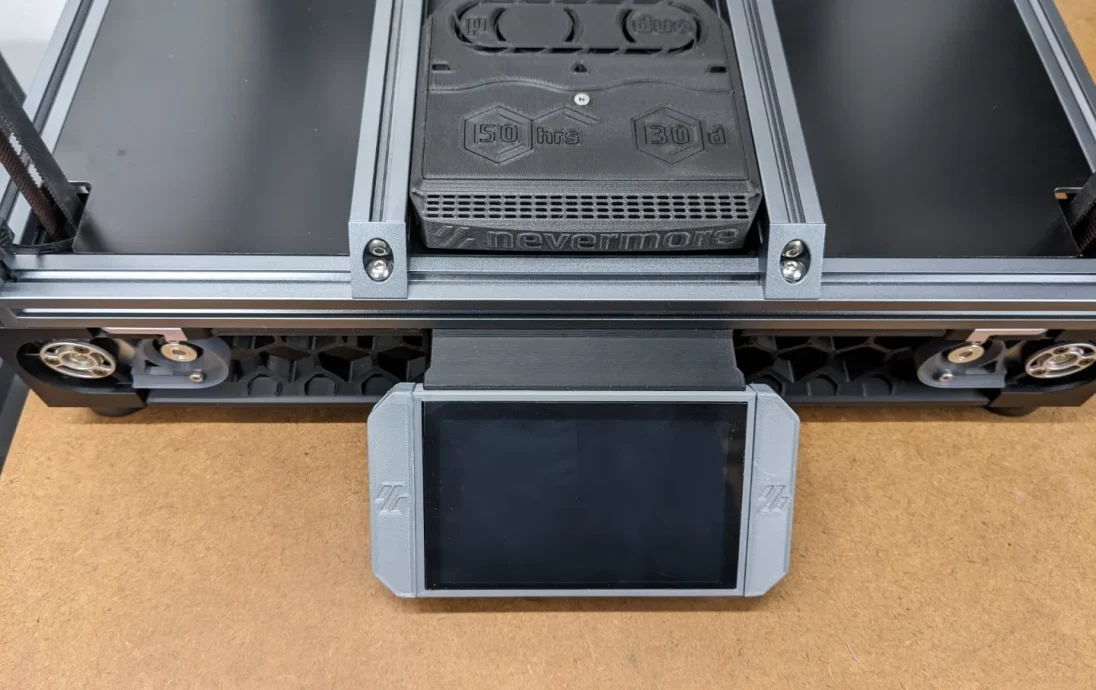

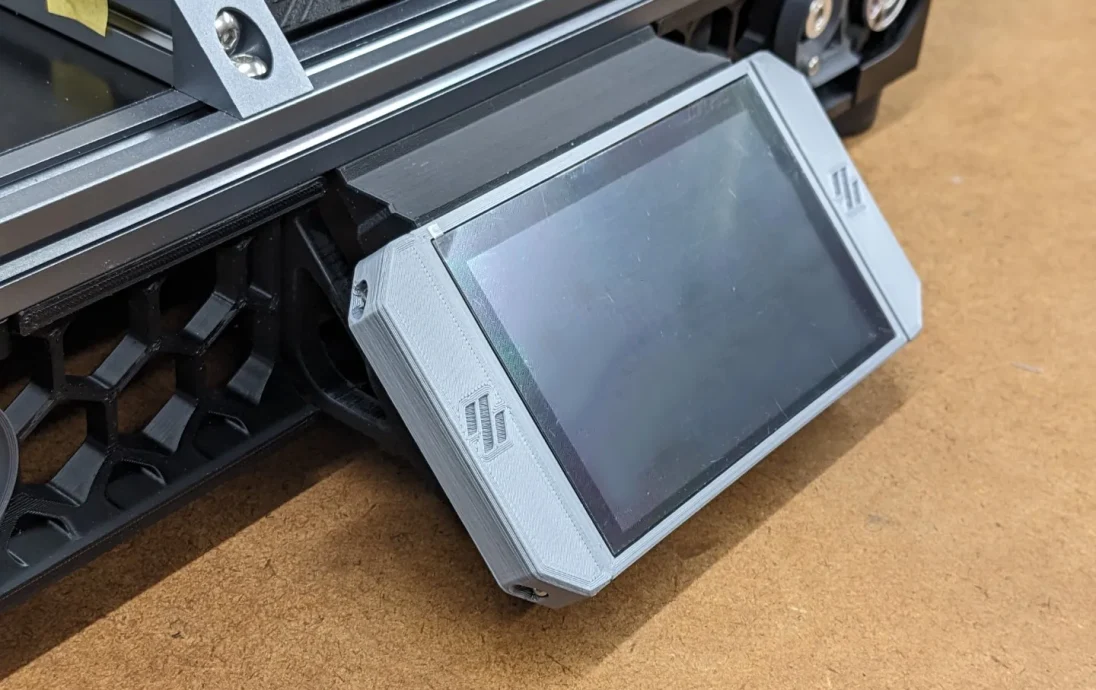

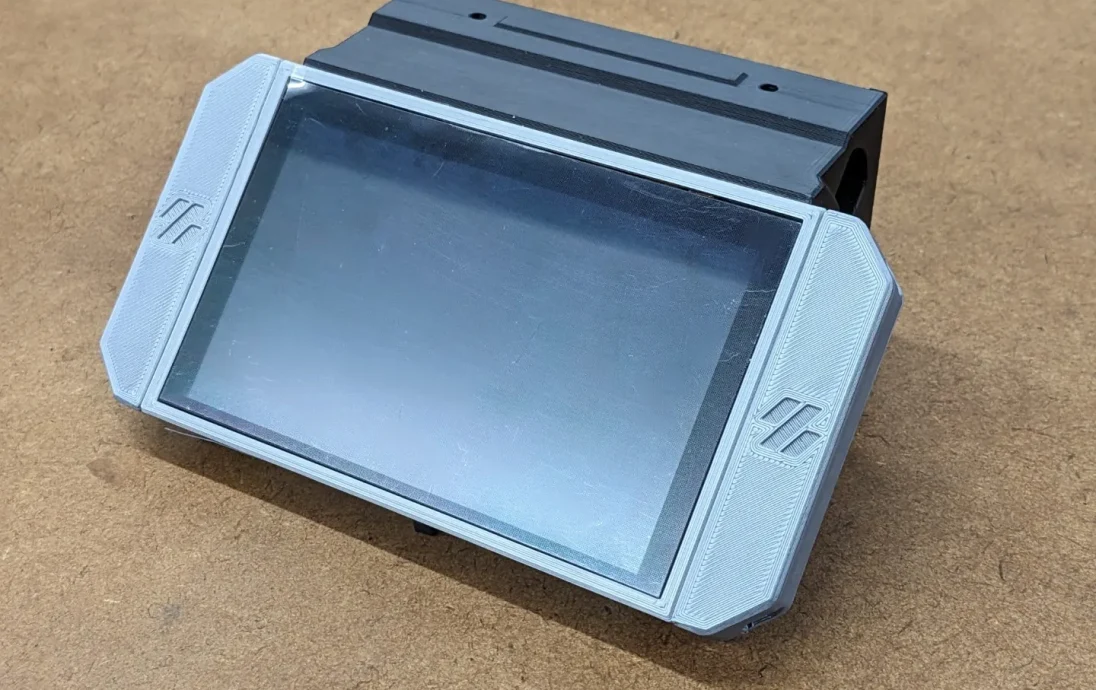

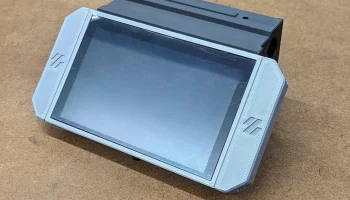

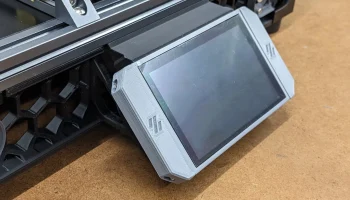

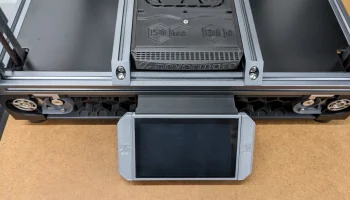

И вот лишь несколько фотографий сборки (несколько фотографий с дверью Clicky Clacky выложу позже, когда она будет установлена):

Аппаратное обеспечение

Если вы ищете подходящие адаптеры, я использую их:

Адаптер HDMI Ссылка на Amazon.de
Адаптер USB-C Ссылка на Amazon.de

Атрибуция

Если вы используете некоторые немодифицированные части, загрузите файлы от оригинального создателя, чтобы он также получил авторские права. Я загружу исходные файлы в качестве резервной копии в специальную папку в разделе файлов, чтобы модель была полной и пригодной для использова��ия, даже если в исходный проект будут внесены изменения.
