Циклонный вакуумный пылеотделитель. Версия 4.1 (шланг от 1 до 1-1/2 дюйма)
31 января 2025 г. Выпущена версия 4.1!
Вышла версия 4.1! мелкие модификации и настройки!
26 ноября 2024 г. Выпуск версии 4!

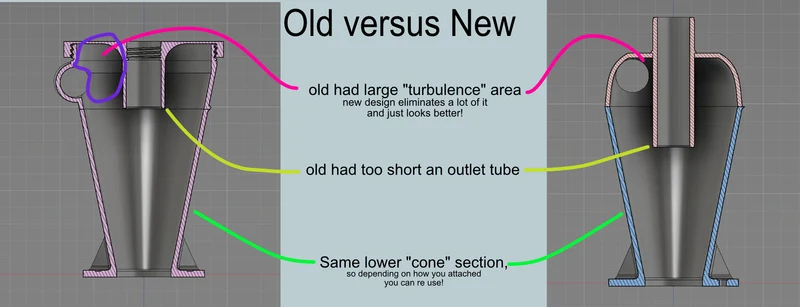

(обратите внимание: нижний конус v3 и v4 одинаковый (НЕ V4.1!!), только верхняя секция входа/выхода новая, поэтому вы можете повторно использовать нижний конус! хотя я также разделил нижний конус на две части для сокращения времени печати)

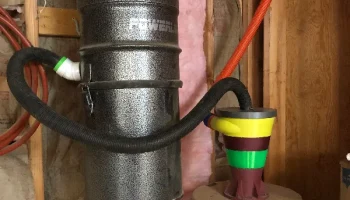

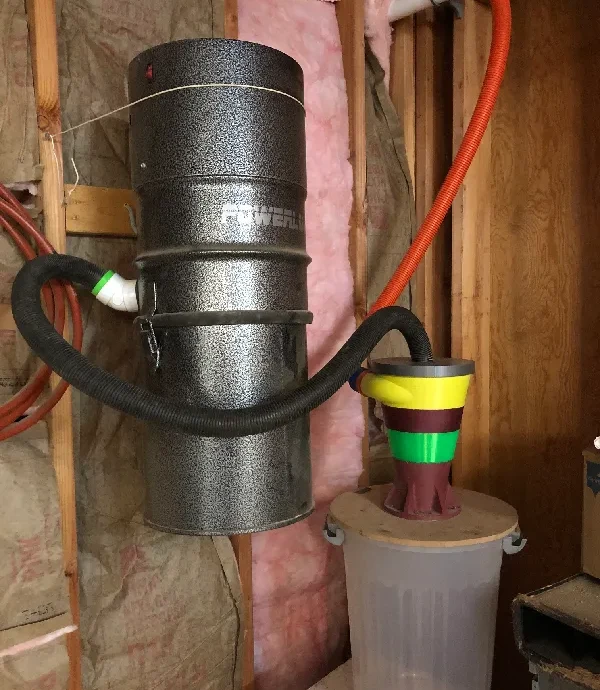

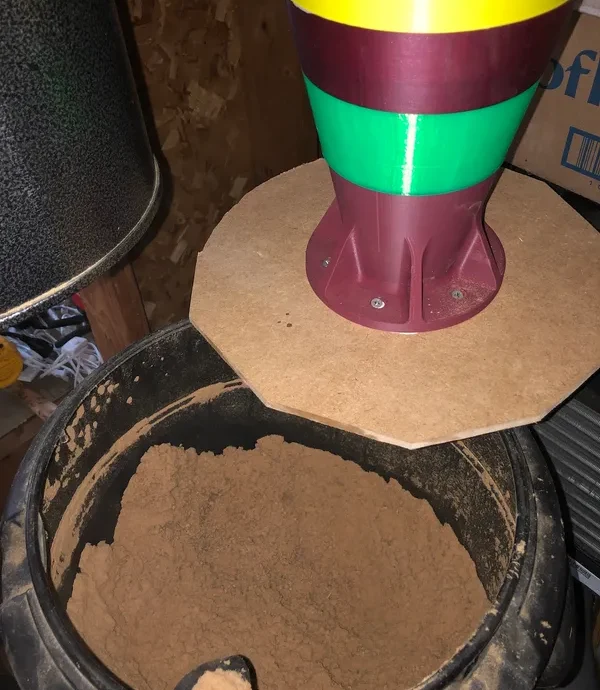

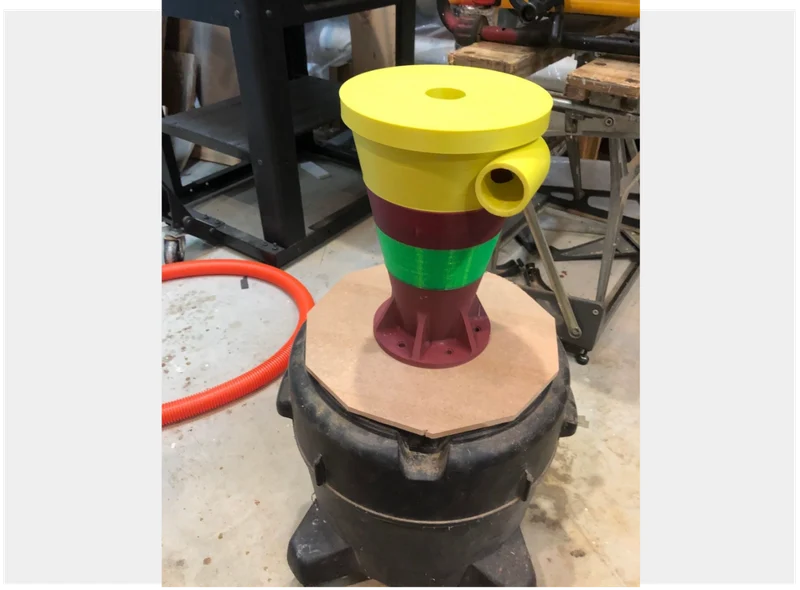

Циклонный пыле��тделитель, специально разработанный для моего пылесоса влажной/сухой уборки и станка с ЧПУ!

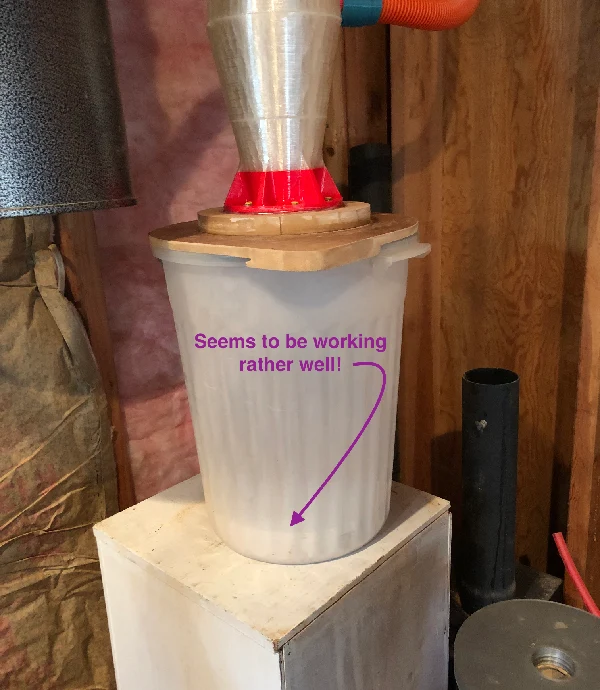

Я разработал и напечатал это, так как хотел опробовать всю шумиху вокруг Циклона, но не хотел тратить деньги на прославленную масляную воронку с вырезанными в ней дырками! (хорошо, это нечто большее, но цены действительно кажутся довольно высокими) Однако шумиха ОПРАВДАННА! они отлично работают!
Это НЕ сборная модель, и вам потребуется немного склеить/подогнать/выровнять ее! Я знаю, это звучит безумно, но я НАСТОЯТЕЛЬНО рекомендую использовать для сборки горячий клеевой пистолет! он удивительно хорошо держится и в то же время герметично закрывается! Я также рекомендую опрыскать весь блок СНАРУЖИ краской/герметиком, поскольку 3D-печать часто не является воздухо-/водонепроницаемой, и простое покрытие снаружи закроет самые маленькие отверстия! НЕ РЕКОМЕНДУЮ распылять внутрь!!! сила вакуума может просто отслоить его, а вращающиеся вокруг материалы со временем просто изнашиваются!

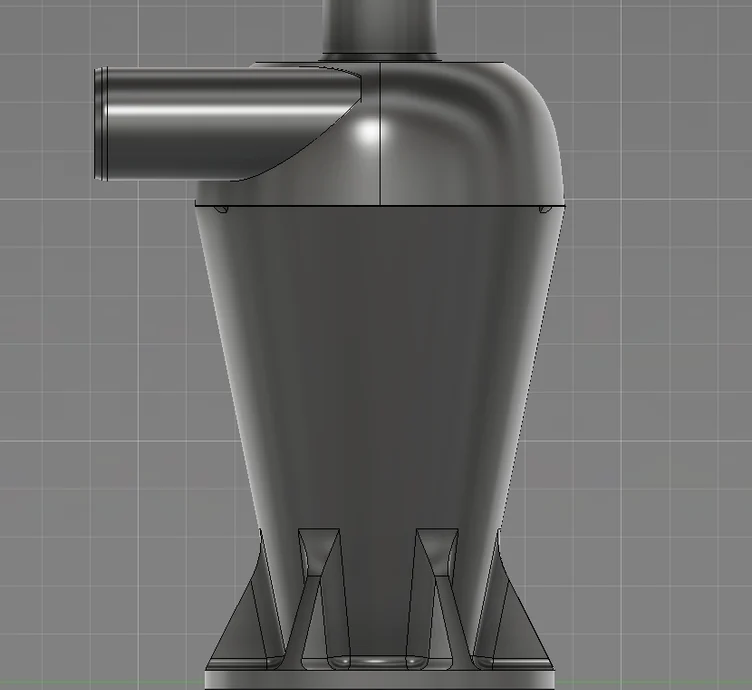

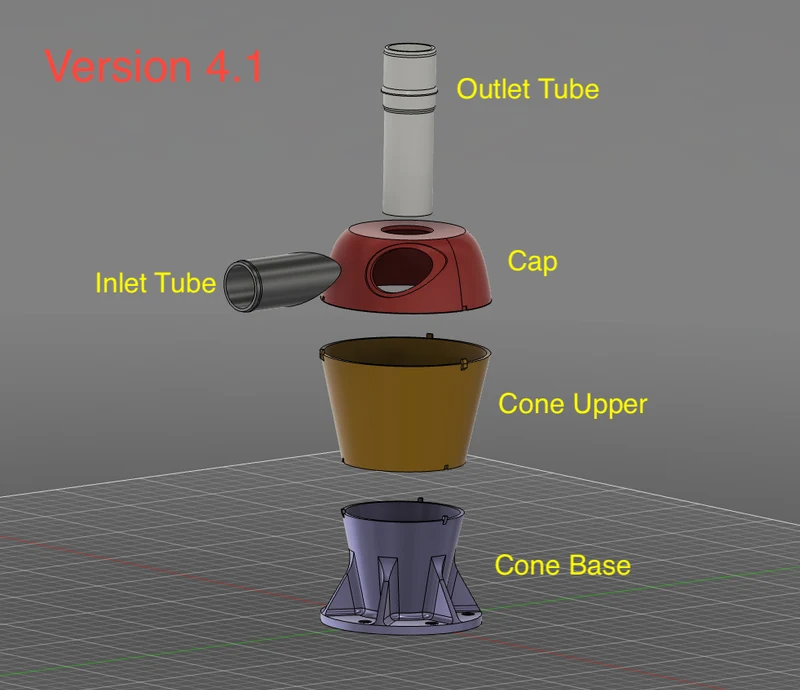

Версия 4.1 представляет собой полную переработку, но в ней по большей части просто очищены файлы САПР, поэтому она имеет тот же дизайн, что и версия 4! Во всем этом есть небольшие изменения, поэтому ни одна деталь не является взаимозаменяемой!
Из��енения в версии 4.1 — я наконец-то добавил выступы выравнивания для сборки! — Толщина стенок немного тоньше, чтобы сэкономить время печати и нить! (все еще более чем достаточно толстый!!! Раньше это было слишком сложно.) — Отверстия для крепежных винтов немного выдвинуты на пластине, чтобы облегчить установку отвертки/инструмента.
* Версия 4, нижний конус представляет собой одну и ту же цельную деталь, поэтому ее можно использовать повторно из версии 3, но я также разделил ее на две части, чтобы сократить время печати на старых машинах, если вы не хотите, чтобы принтер работал вечно!
* Используйте МНОГО боковых стенок и верхних/нижних слоев, но они не обязательно должны быть прочными, просто структурно прочными!
* ДА, ВИНТЫ СМЕЩЕНЫ ПО ЦЕНТРУ. Это сделано для придания жесткости креплению с помощью 3D-печатных рисунков заполнения. Короче говоря, если пластина отцентрирована, она может согнуться и оторваться. Слегка сдвинув в одну сторону ближе к плавнику конструкции, крепление значительно становится жестче.
* материал не имеет значения (мой из рулонов PLA, остатков и образцов)

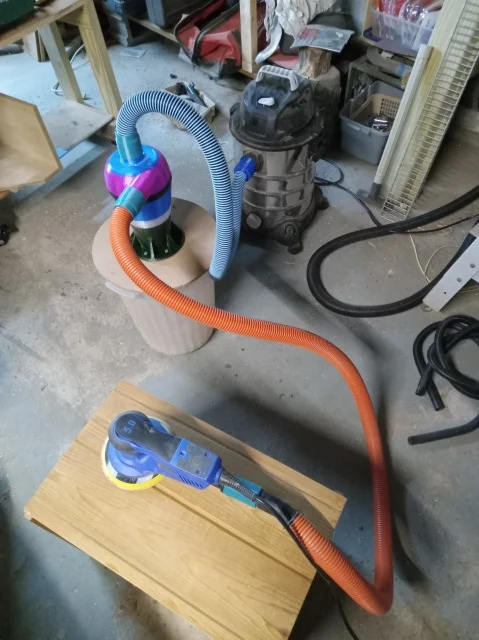

* Версия 4 включает адаптеры для навинчивания на стандартные шланги пылесоса для влажной и сухой уборки! Они СДЕЛАНЫ ИЗ ТПУ!!! они НЕ подойдут, если напечатаны на твердом пластике!!!!!!!
*V3 имеет завинчивающуюся крышку для доступа внутрь, если это понадобится в какой-то момент в будущем по какой-либо причине.

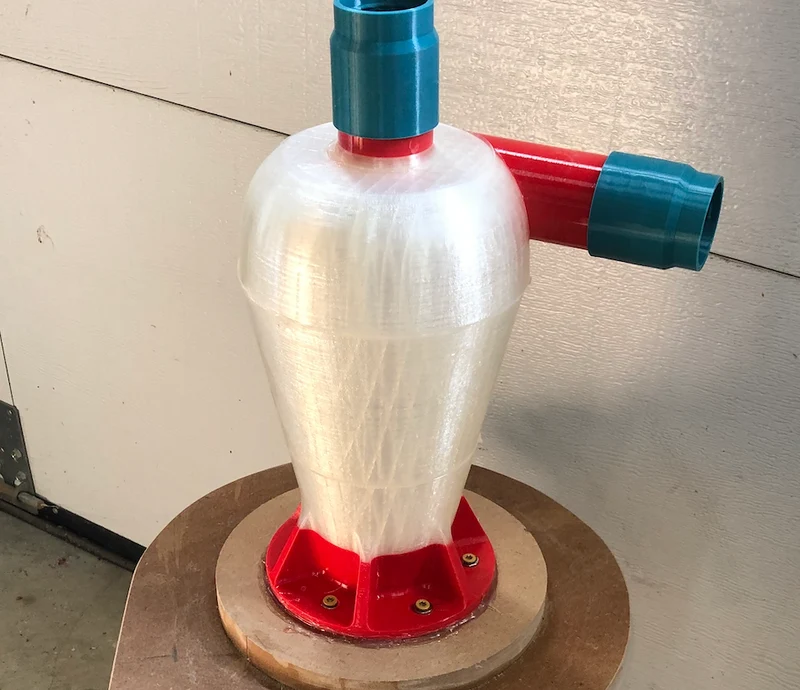

(PS, у меня тоже есть такой для трубы диаметром 4 дюйма/100 мм, буду рад отзывам людей! -)
