Потолочная/настенная вешалка на молнии для 4-дюймовой тру...
Эта версия v2 улучшена по сравнению с моей оригинальной версией. Было два предложения по улучшению защиты от любого риска разделения слоев. (1) Переместите несущие насадки так, чтобы они сжимались от винтов. Теперь это версия 2.0. (2) Измените ориентацию печати, чтобы снизить риск разделения слоев. Теперь это версия 1.1 (в исходном списке), и я также выполнил сжатие и повернутую ориентацию печати (доступно в этом списке).
Советы
Тонкостенная труба
Используйте тонкостенные трубы из ПВХ, также известные как S&D (канализационные и дренажные), а не толстостенные. Он легче и дешевле. Я упоминал зажигалку?
Используйте достаточно вешалок
Я предполагаю, что любой, достаточно сообразительный, ��тобы установить собственный пылесборник, поймет, что не стоит пытаться повесить 10-футовую трубу только на одну из этих вешалок.

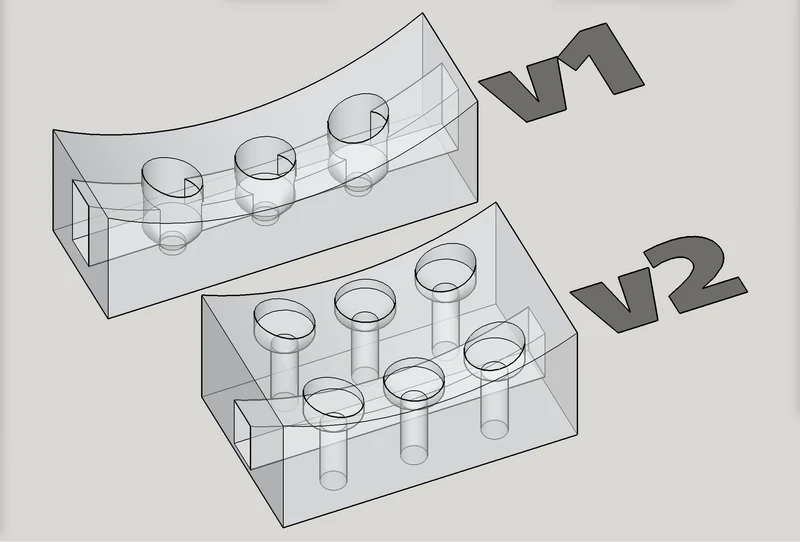

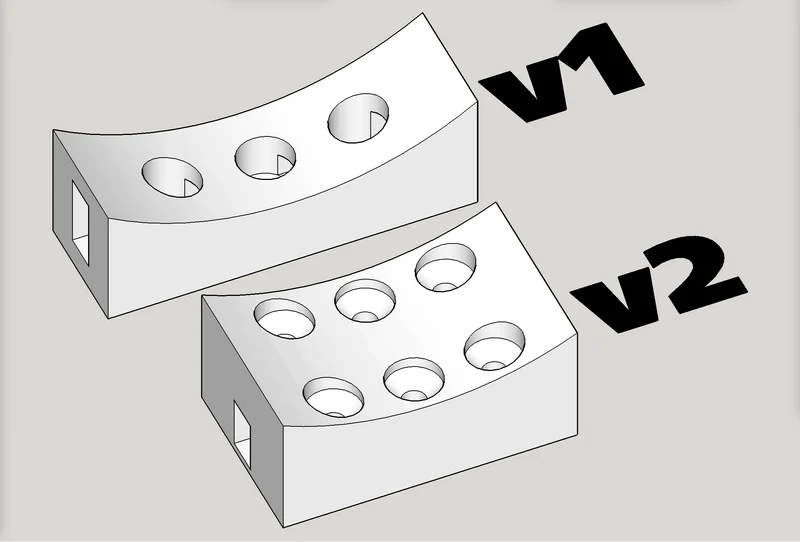

Различия между v1 и v2:
v2 в целом прочнее, так как все важные биты, несущие нагрузку, сдвинуты под сжатие (чтобы защитить от расслоения между линиями слоев)
v2 предлагает больше вариантов винтов. В идеале следует использовать как минимум два винта, которые расположены на противоположных с��оронах направляющей для стяжки и как можно дальше друг от друга — поэтому в идеале используйте два угла, противоположные в обоих направлениях. Однако, если из-за ограниченного доступа или узкой балки вам нужно использовать другие варианты, новая версия v2 имеет 6 отверстий для винтов вместо 3. Надеемся, какая-то комбинация поможет вам пройти через самое трудное место.
Версия v2 немного толще: 4-дюймовая труба из ПВХ располагается на расстоянии 5/8 дюйма от поверхности, на которую крепится печатная деталь, а не на ½ дюйма, как в оригинальной версии v1.
Примечания:
Моя оригинальная версия 1 используется в моей мастерской, и я напечатал каждую из них с необычно большим количеством стенок по периметру, и они довольно прочные. Я серьезно сомневаюсь, что они выйдут из строя, и я не буду их заменять, если не произойдет сбой.

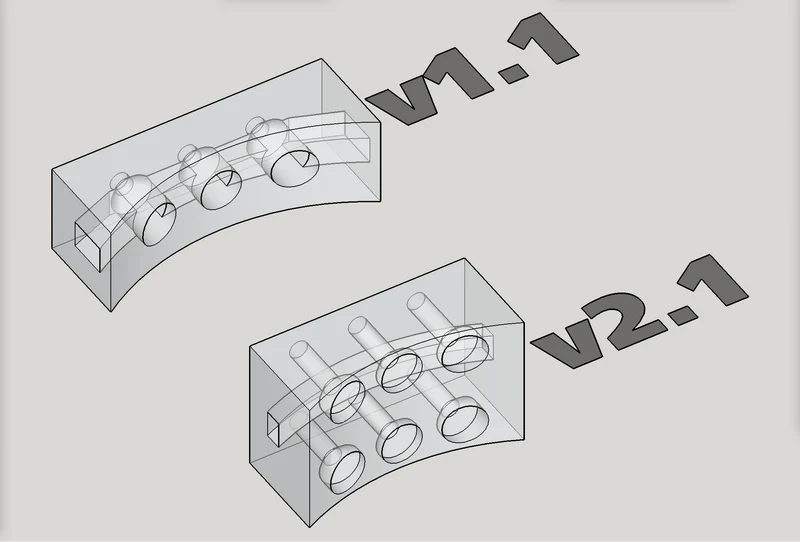

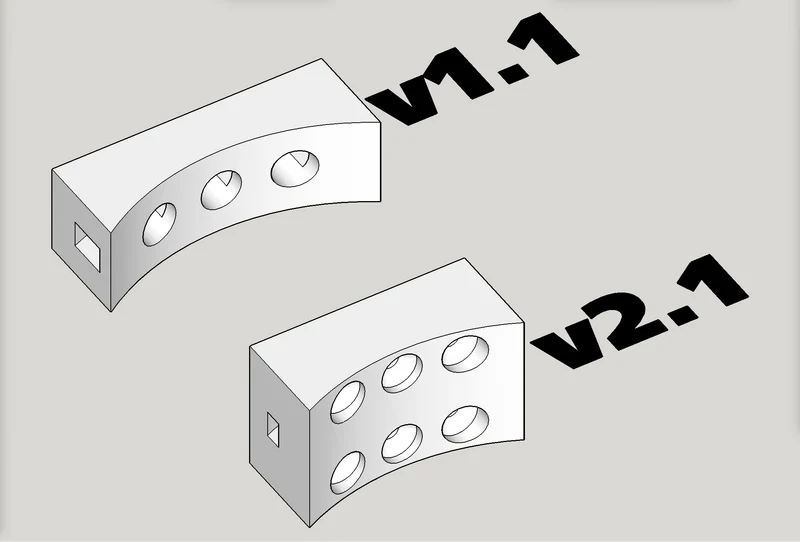

Я сделал эти ремиксы (v1.1, v2.0 и v2.1), потому что добросердечные пользователи Reddit о��метили, что (а) сжатие будет лучше, и (б) переключение ориентации печати уменьшит риск расслоения (сбой из-за разделения печатных слоев) без какого-либо дополнительного времени или усилий на печать.
Используйте на свой страх и риск и руководствуйтесь здравым смыслом. :-)

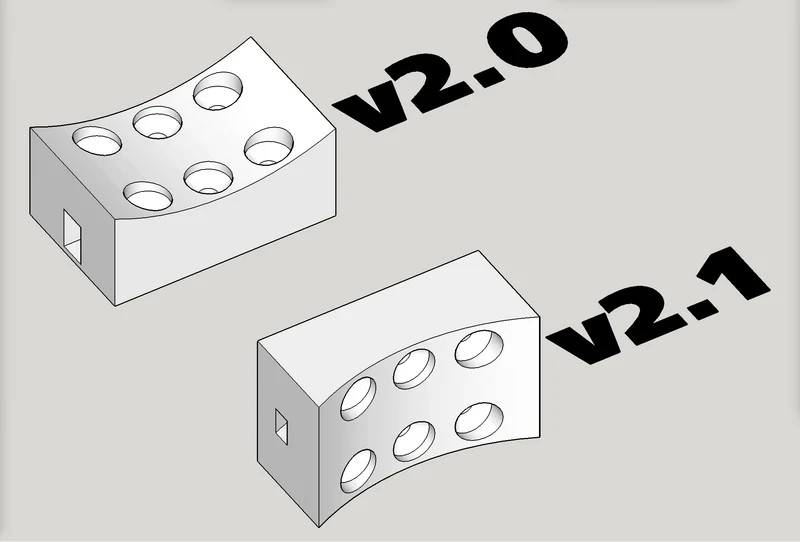

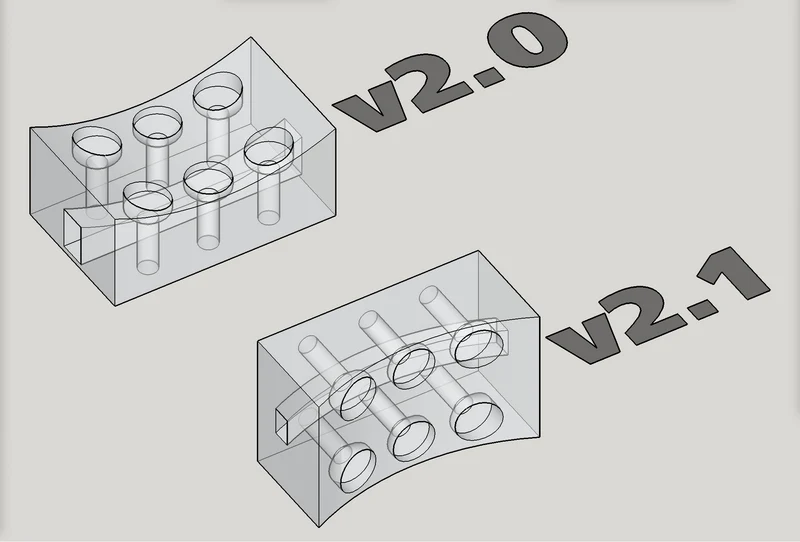

Если ваш принтер способен выполнять хотя бы минимальное количество перемычек, вы сможете напечатать более мощную версию 1.1/v2.1. Если нет, я оставляю файлы 1.0 и 2.0, но понимаю, что это не так прочно, и это, возможно, можно компенсировать увеличением количества стен/заполнений по периметру.
— — — -

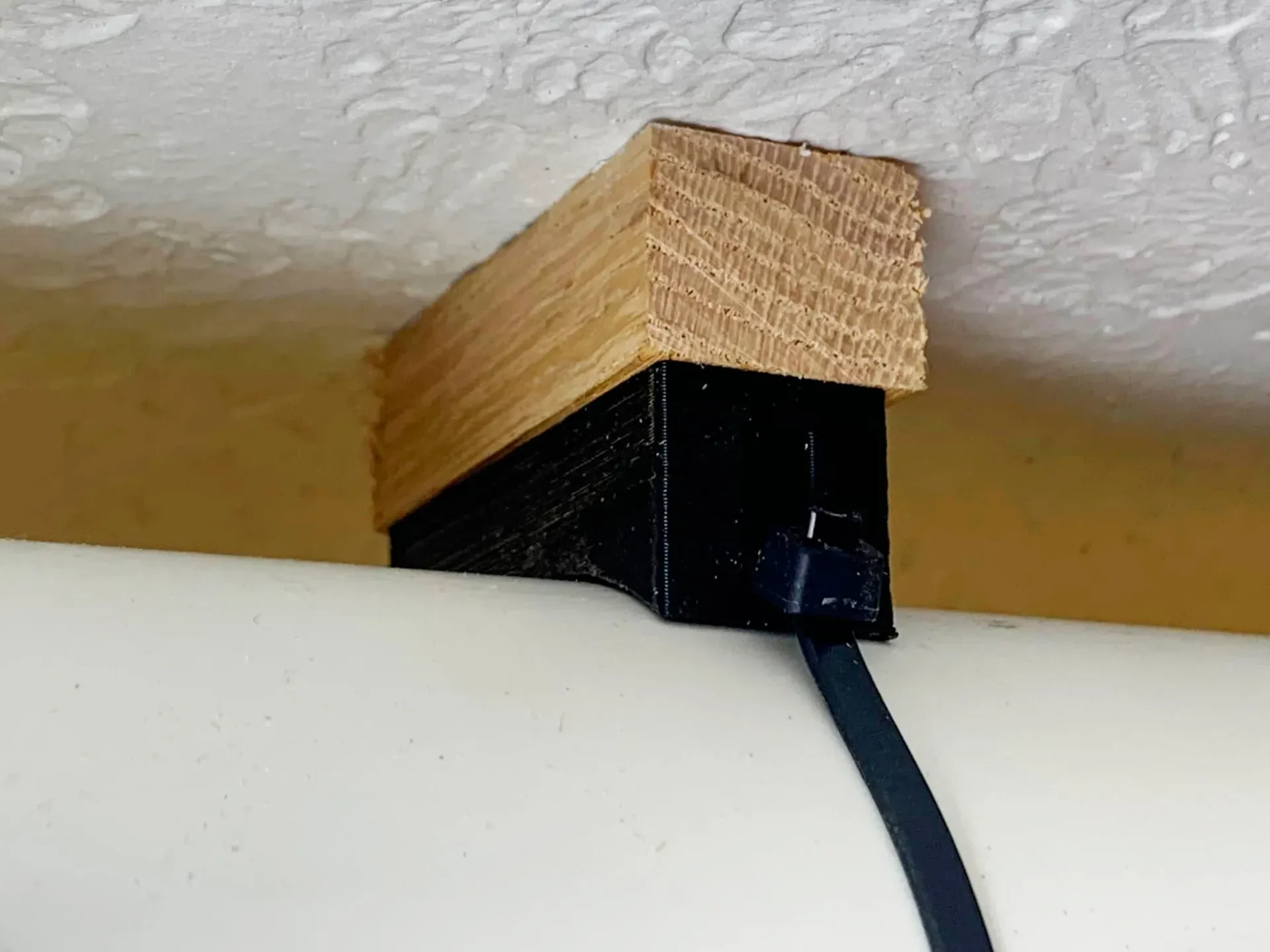

Мне нужны были вешалки, которые я мог бы прикрепить к потолку моей мастерской, вкрутив как минимум два или, возможно, три шурупа в вешалки и балки, а затем с помощью стяжек прикрепить 4-дюймовую трубу ПВХ к вешалкам в целях сбора пыли.

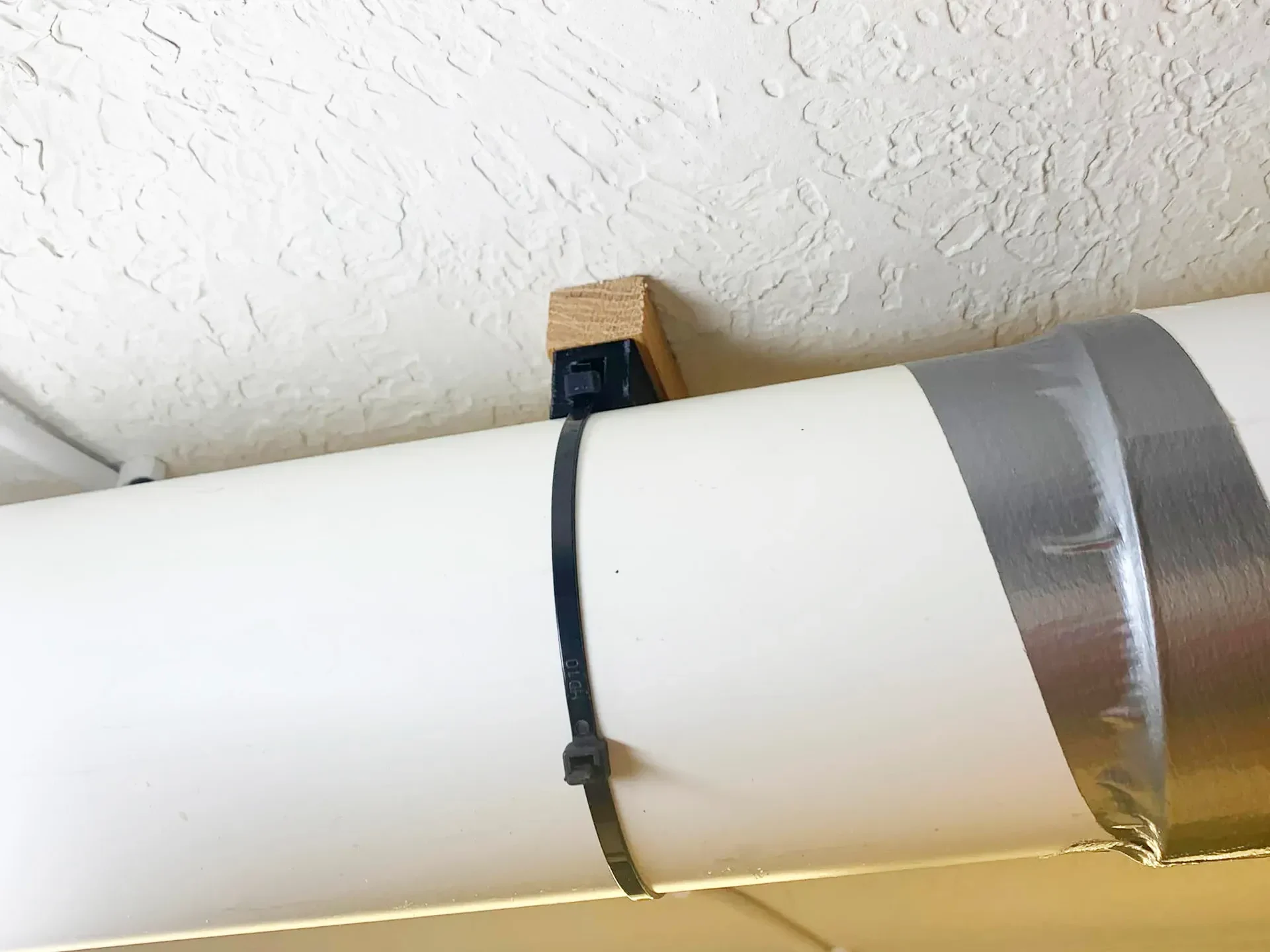

Я напечатал их из PLA, с дополнительными стенками по периметру и дополнительным заполнением для повышения прочности. Затем я использовал предварительно нарезанную и просверленную древесину между этими подвесками и потолком, чтобы получить правильную высоту, соответствующую существующей трубе, установленной с использованием подвесок другого типа. Этот дополнительный зазор действительно полезен, когда дело доходит до обертывания стыков труб лентой.
PS: эти вещи работают как шарм. В 10 000 раз проще, чем метод, который я использовал до этого. Не могу переоценить, насколько я доволен функцией этой детали.
Если вы их используете, я настоятельно рекомендую использовать искатель шпилек, чтобы иметь возможность найти твердую древесину.
Я сделал ремикс с помощью SketchUp Make 2017 (бесплатную версию все еще можно скачать с сайта Trimble). Я включаю файл SketchUp на случай, если он кому-нибудь поможет с модами.
