Гибкий сегментированный шланг длиной 2,5 дюйма в режиме в...
Гибкая сегментированная/модульная система шлангов диаметром 2,5 дюйма (внутренний диаметр 63,5 мм), разработанная таким образом, что все детали можно печатать в режиме вазы для более быстрой печати и обеспечения хорошего уплотнения между каждым компонентом.

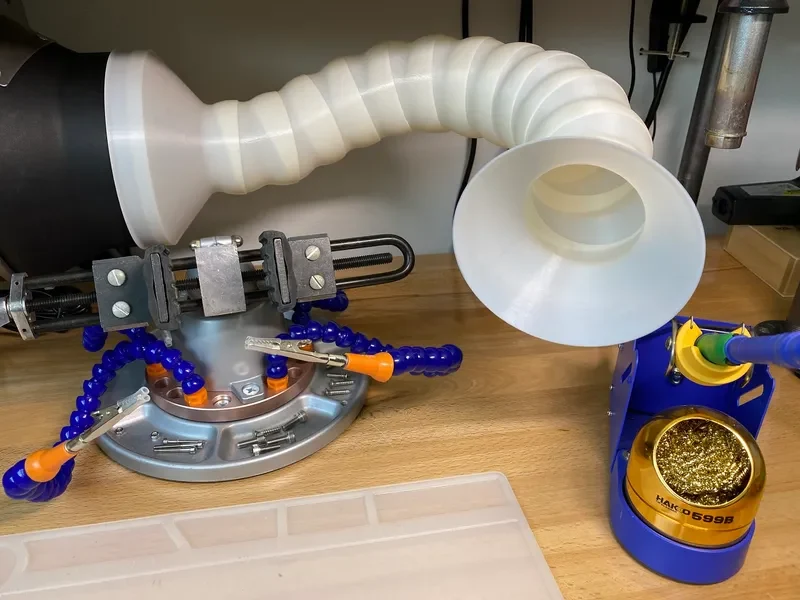

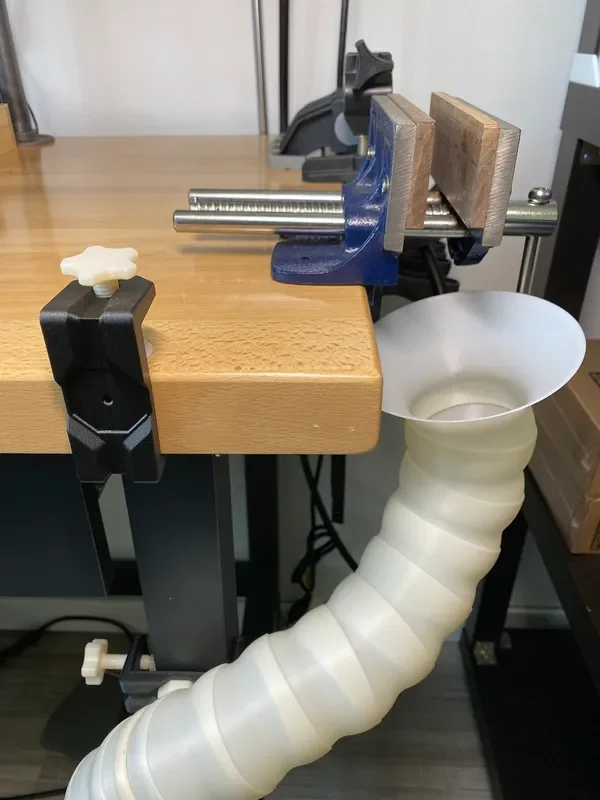

Шланг способен изгибаться на 90°, состоит из 6 сегментов и имеет минимальный радиус изгиба около 5 дюймов (125 мм). Каждый сегмент увеличивает длину шланга примерно на 1,5 дюйма (35 мм). Входящие в комплект переходники подключ��ют сегментированный шланг к вытяжным вентиляторам диаметром до 6 дюймов или стандартным вакуумным шлангам диаметром 2,5 дюйма. Концы также были спроектированы таким образом, чтобы воздух проходил от более широкого (внутреннего) конца к более узкому (внутреннему) концу каждого сегмента, чтобы уменьшить количество пыли, попадающей между сегментами.

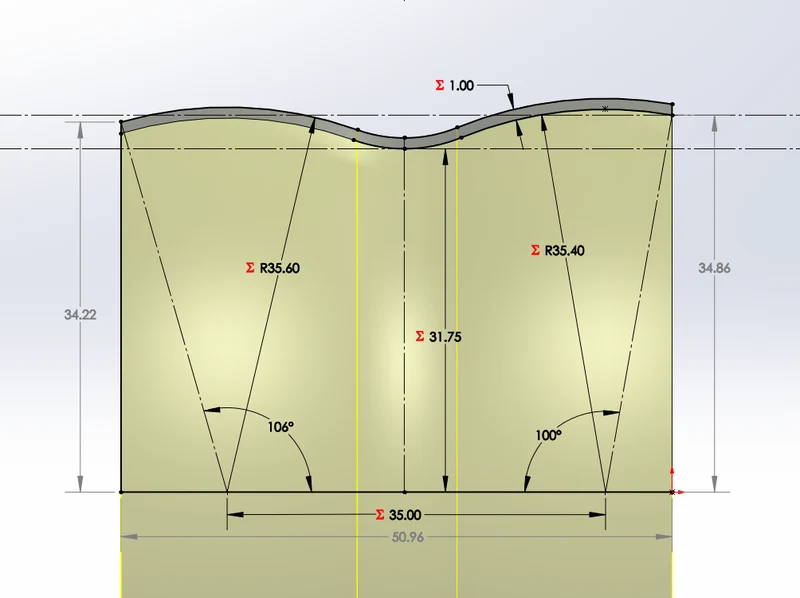

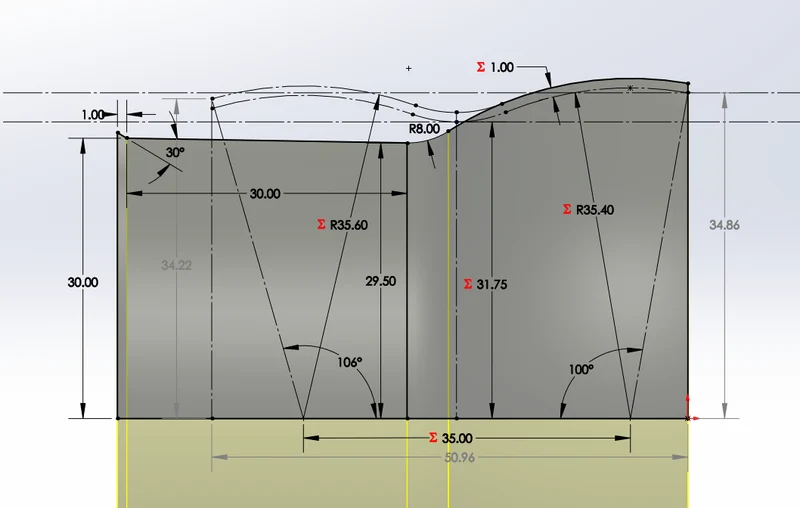

Сегменты шланга были смоделированы с размерами, взятыми из CAD-модели системы вакуумных шлангов Loc-Line 2,5 дюйма, поэтому эта конструкция должна быть совместима с конструкцией Loc-Line. Однако у меня нет продуктов системы Loc-Line 2,5 дюйма, поэтому никаких гарантий нет.
Результаты в режиме вазы будут различаться от принтера к принтеру. YMMV, но мои настройки печати для смеси Prusament PC с соплом 0,4 мм:
Включен режим «Ваза» с 0 верхними/нижними слоями.
Рекомендуемая высота слоя 0,15 с соплом 0,4 мм.
Ширина внешнего параметра 1 мм (важно!)
Ширина первого слоя 0,8 мм с компенсацией «слоновьей стопы» 0,1 мм.
Скорость печати внешних параметров до 60 мм/с.
Каждый отдельный сегмент весит 13 г, а печать занимает около 23 минут. Около 15 неподдерживаемых сегментов (около 50 см) можно связать цепью, прежде чем она начнет провисать. Настройка параметров печати для более плотного прилегания п��зволит использовать более длинные неподдерживаемые длины.
Альтернативно вы можете печатать до 6 сегментов параллельно, отключив режим вазы, отключив верхний/нижний слои и заполнение и установив параметр ширины экструзии 0,5-0,6 мм. Это удвоит время печати (примерно 4 часа 40 минут) и приведет к образованию швов на стенах.
Допуски можно регулировать, регулируя ширину выдавливания. Увеличьте ширину, если вам кажется, что между стыками слишком большой уклон. Уменьшите ширину, если детали прилегают друг к другу слишком плотно.
Высота слоя также оказывает небольшое влияние на допуски, поскольку два сегмента, напечатанные с разной высотой слоя 0,1 мм и 0,15 мм, будут иметь более свободное прилегание, чем сегмент, напечатанный с высотой слоя 0,15 мм и 0,2 мм. Я рекомендую не смешивать высоту слоев, иначе некоторые стыки окажутся более жесткими, чем другие.
Исходные файлы дизайна можно легко изменить, если вам нужен больший контроль над размерами.
Примечание для тех, кто использует Octoprint: я настоятельно рекомендую распечатать отпечатки ваз с SD-карты, если у вас есть такая возможность. По моему опыту, при печати отпечатков с высокой пропускной способностью непосредственно из Octoprint происходит значительная потеря качества из-за скорости последовательной передачи данных и ограниченной внутренней буферизации на плате Einsy.

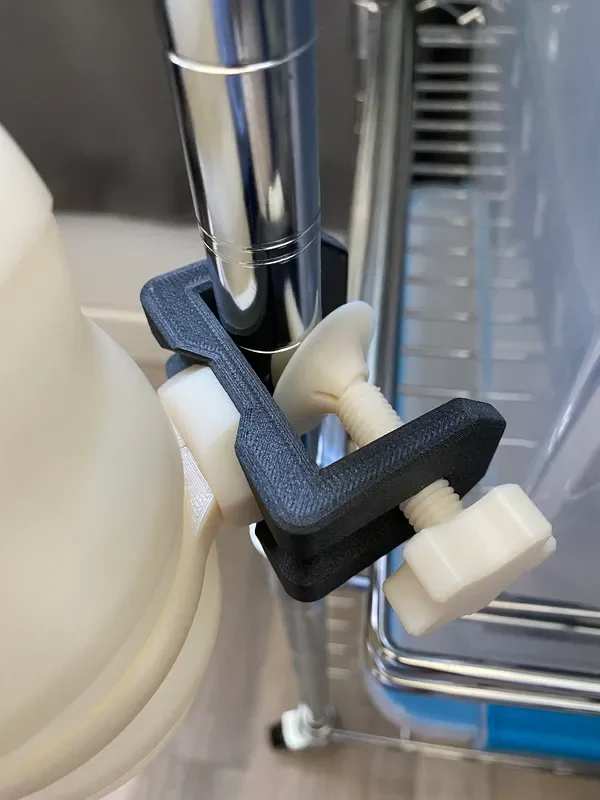

Обновление от 15 мая 2021 г.: добавлена конструкция хомута для шланга и изменено расположение файлов конструкции.
Файлы дизайна можно найти в исходном сообщении блога по адресу https://0x7d.com/2021/modular-segmented-hose/.
