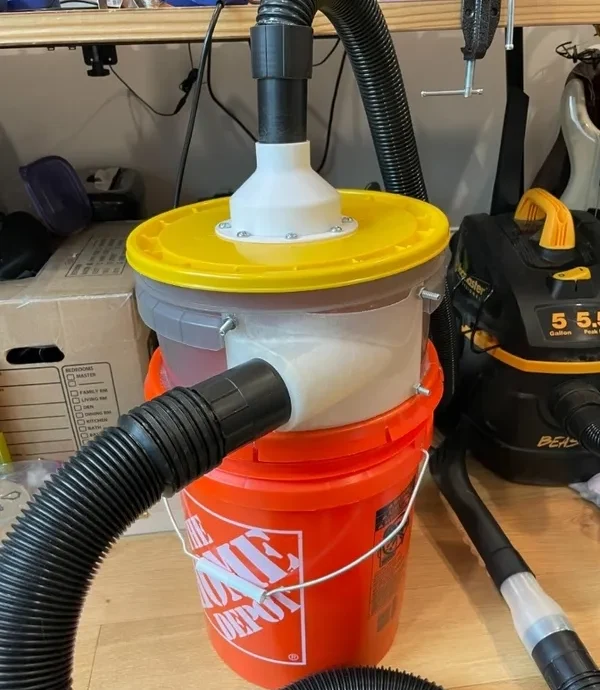

Ведро-пылеотделитель на 5 галлонов

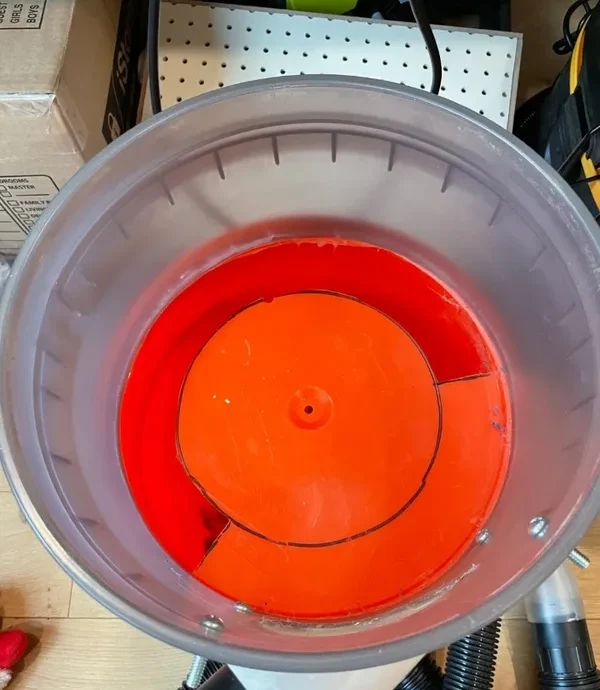

Это пылеотделитель типа Thein Baffle, который можно изготовить очень дешево, за одно посещение местного хозяйственного магазина. В качестве основной пылевой камеры используется ведро емкостью 5 галлонов, а в качестве перегородки — ведро емкостью 3,5 галлона. Для этого не требуется точных измерений, при условии, что размеры вашего вакуумного шланга совпадают с моими — в противном случае мои файлы Fusion включены, чтобы вы могли изменить их размер. Этот сепаратор отлично справляется как с крупной стружкой, так и с более мелкими частицами опилок, но, очевидно, все равно потребуется вакуумный фильтр для очень мелких частиц пыли, находящихся в воздухе. Вы можете дополнительно использовать два фланца без резьбы (вместо фланца с резьбой, фланца без резьбы и вакуумного адаптера с резьбой), если в вашем магазине уже есть 4-дюймовая установка для сбора пыли — но я подозреваю, что если она у вас есть, вам, вероятно, не придется строить сепаратор из ведер.

Требуемые детали:
1x 5-галлонное ведро
1 ведро емкостью 3,5 галлона (возможно, вы сможете использовать еще одно ведро 5G, но меньшее обычно дешевле и менее расточительно)
2 крышки ведер размером 12 дюймов (стандартный размер)
12 крепежных винтов 1/4-20 x 1/2 дюйма (или M6)
12 гаек 1/4"-20 (или M6)
пакет или два стержней горячего клея
Необходимые инструменты:
острый канцелярский нож
постоянный маркер
Сверло диаметром 1/4 дюйма (или 6 мм) и дрель.
пистолет для горячего клея
гибкая лента или веревка (только для измерения чистой линии вокруг ведра)
кусок картона длиной около 4 дюймов (подробнее об этом позже)
Дополнительные инструменты повышения качества жизни:
Вращающийся инструмент Dremel или аналогичный с отрезным диском
острое долото
небольшой кусочек грубой наждачной бумаги
Критические измерения:
Переходник впускного шланга ковша — 2,275 дюйма (подходит для шлангов Craftsman).
Переходник выпускного шланга ведра диаметром 1,75 дюйма (подходит для шлангов VacMaster)
Выходные фланцы ковша имеют внешний диаметр 4 дюйма.

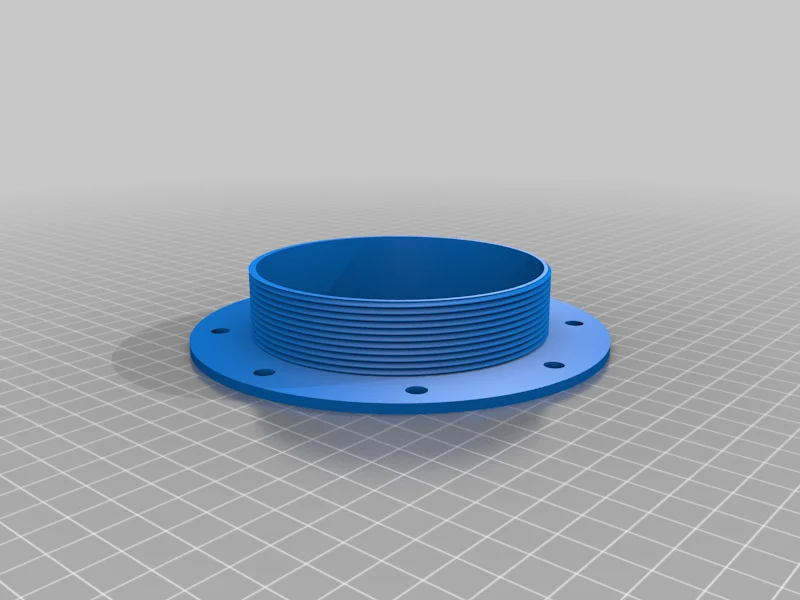

Фланец с резьбой на выходе ведра — M100x2 — на случай, если вы захотите изготовить переходник для других пылесосов.
Сборка
Распечатать инструкции

Вам понадобится только один из каждого включенного STL. Я напечатал свой на Ender 3 Pro с соплом 1,0 мм из PLA+, но эти конструкции должны быть устойчивы к другим материалам и размерам сопел.

Вам понадобится повернуть входное отверстие ковша, чтобы печатать плоской стороной (с круглым отверстием) напротив пластины.

Выходная крышка
Отцентрируйте выпускной фланец на крышке одного ведра. Отметьте маркером места для всех отверстий для винтов и просверлите их.
Слегка прикрутите один из фланцев к крышке ведра, используя только что просвер��енные отверстия, и обведите маркером внутреннюю окружность фланца. Это гарантирует, что вырезанное вами отверстие будет совпадать с фланцами после сборки.
Вырежьте большое центральное отверстие канцелярским ножом или вращающимся инструментом.

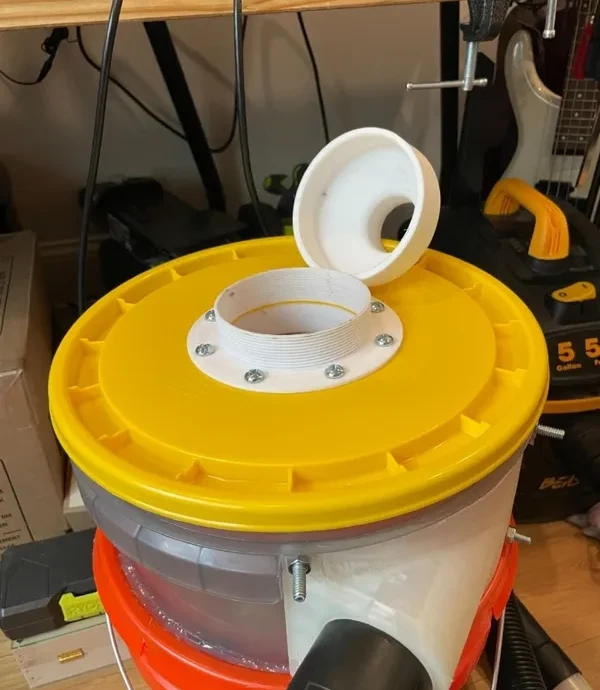

Соберите следующим образом:

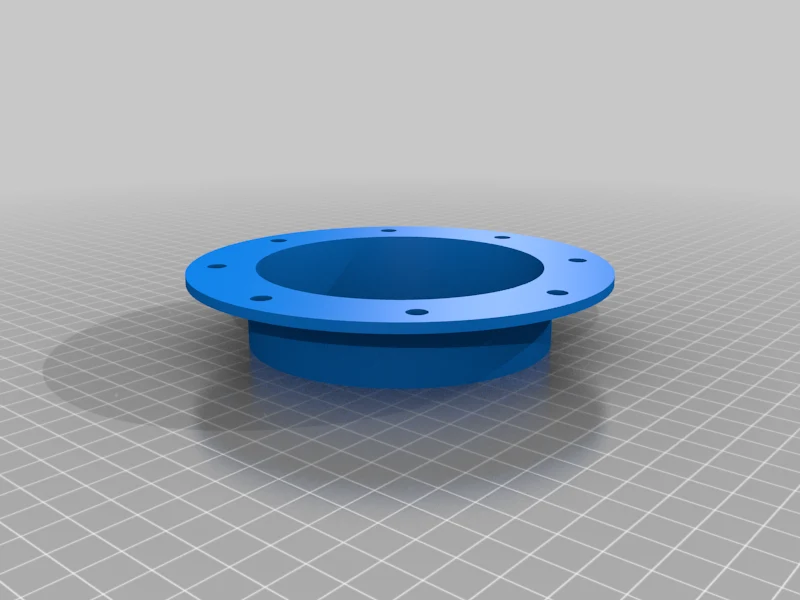

Безрезьбовой фланец крепится на внутренней стороне крышки, плоской стороной к крышке ведра.
Фланец с резьбой крепится на внешней стороне крышки, плоской стороной к крышке ведра (крышка зажата между фланцами)
Болты проходят через оба фланца и крышку. Для фиксации затяните гайки.

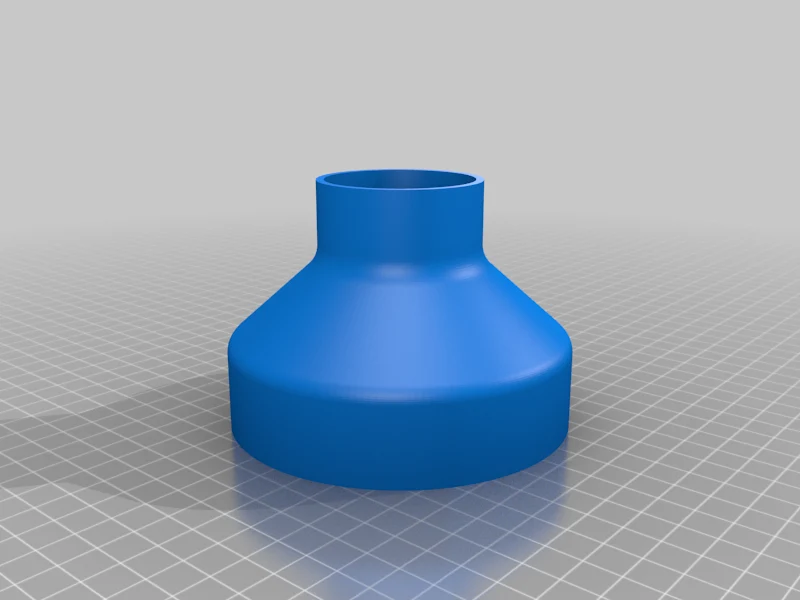

Резьбовой вакуумный переходник прикручивается к резьбовому фланцу.

После сборки вы можете подрезать внутреннее отверстие канцелярским ножом или долотом, если оно не совпадает идеально с фланцами.

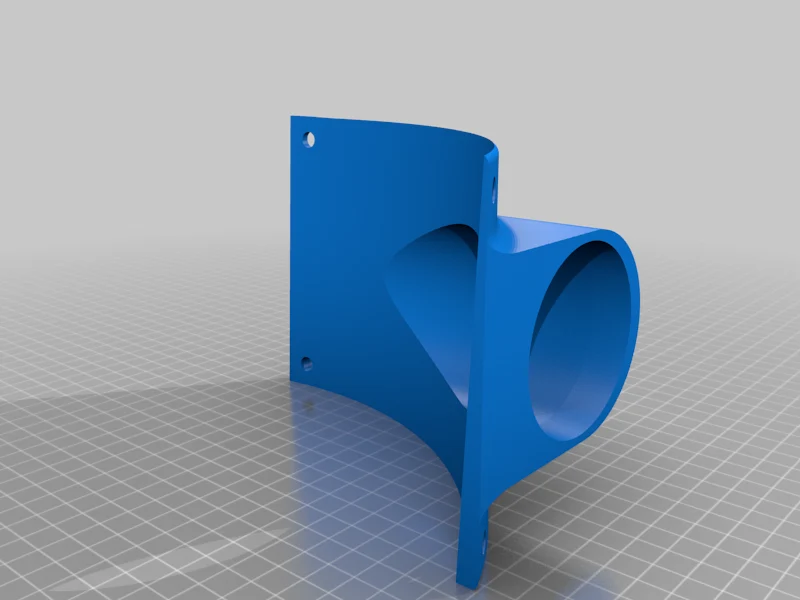

Входной фланец

Примечание: верхняя часть входного отверстия более тонкая, нижняя — более толстая.

Поднесите входное отверстие к ведру емкостью 3,5 галлона и совместите его с нижней стороной первого кольца, примерно на расстоянии 1 дюйм от верхней части ведра. Вы заметите, что второе кольцо (которое удерживает ручку ведра) не позволяет входному отверстию прилегать к ведру заподлицо. Отметьте размер входного отверстия напротив второго кольца, а затем с помощью канцелярского ножа или вращающегося инструмента снимите его с корпуса ведра. После завершения этого шага вы сможете удерживать входное отверстие на одном уровне с ведерком. нижняя часть первого кольца.

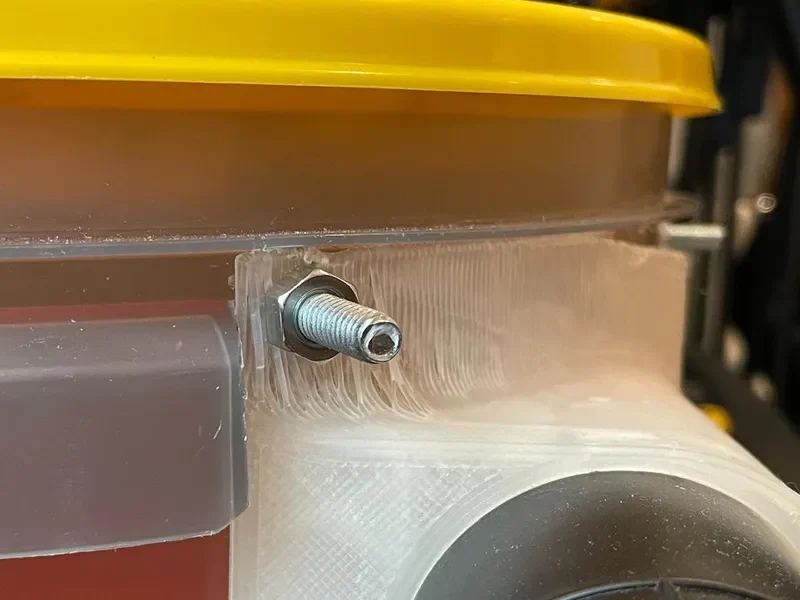

Удерживая впускное отверстие заподлицо с первыми кольцевыми метками отверстий для винтов на ковше, затем просверлите их.

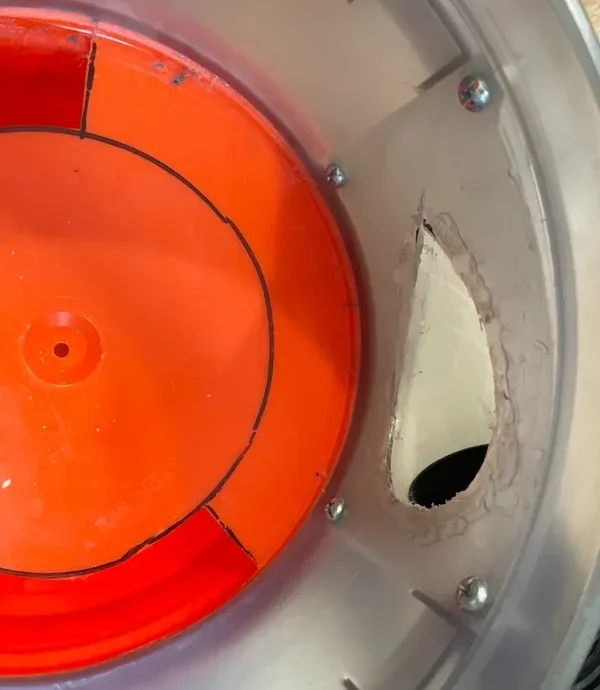

Слегка прикрутите впускное отверстие к ведру, чтобы зафиксировать его на месте. С помощью маркера обведите контур каплевидной формы, которую она образует снаружи.
