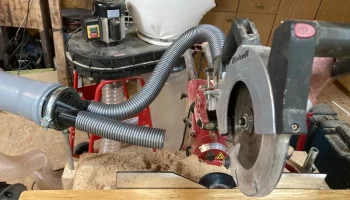

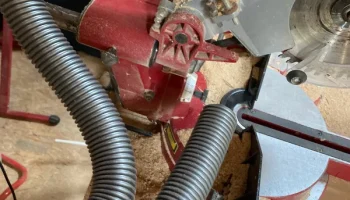

Двойной адаптер пылеудаления для отрезной пилы......

Описание

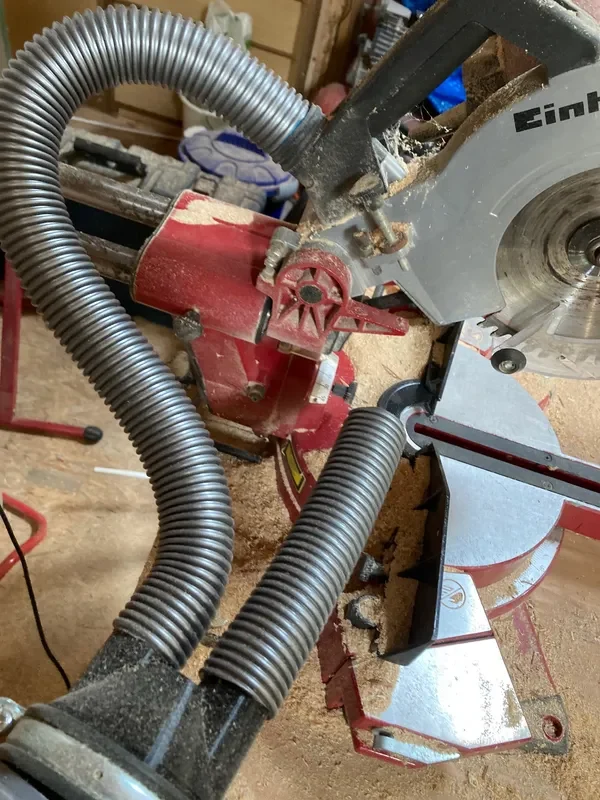

Эффективный сбор пыли для торцовочных пил Einhell. Этот Y-образный адаптер, напечатанный на 3D-принтере, объединяет обе стандартные точки извлечения пилы (верхний кожух полотна и нижний коллектор стружки) в одно выходное отверстие. Предназначен для прямого подключения к стандартной дренажной трубе 90 мм или системе пылеудаления мастерской.

Функция: Оптимально распределяет всасывание по обеим зонам пилы с высоким содержанием пыли.

Соединение пилы: со стандартным переработанным вакуумным шлангом, обрезанным до нужной длины.

Соединение для вытяжки: напрямую совместимые стандартные сливные трубы диаметром 90 мм.

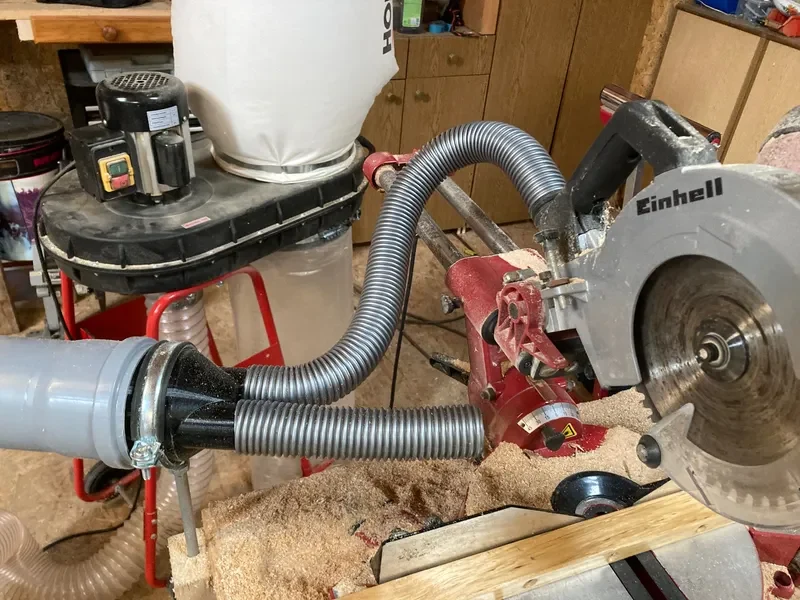

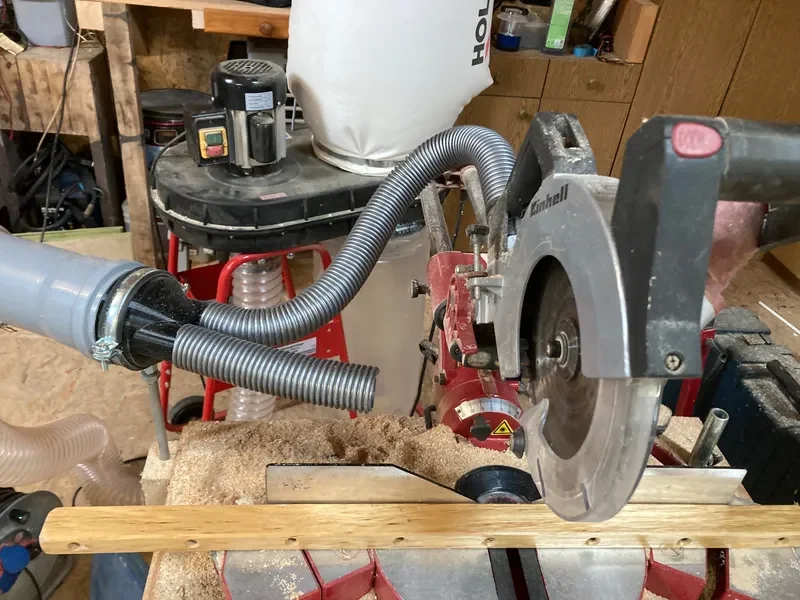

Сборка: Простая посадка. Для максимальной устойчивости рекомендуется закрепить трубку HT с помощью хомута (как показано на рисунке).

Рекомендация по настройкам печати:

Материал: PETG или ASA (для долговечности и ударопрочности в мастерских).

Заполнение: не менее 20-30% (для прочности конструкции рекомендуется гироид).

Стены: 3 настенные петли для обеспечения герметичности и прочности соединений труб.

Опоры: в зависимости от ориентации печати (лучше всего печатать, стоя на большом одиночном отверстии), минимальные опоры могут потребоваться внутри Y-образного разделения или на выступах трубок меньшего размера — в зависимости от вашего принтера.
