Чехол для клавиатуры CYOA (Choose Your Own Adventure) Ortho
CYOA Ortho или Choose Your Own Adventure Ortho — это простая орто-плата, совместимая с Pro Micro, которую вы можете свободно настроить в соответствии со своими предпочтениями отрезая строки или столбцы, чтобы получить доску идеального размера.
Узнайте больше о CYOA Ortho здесь: https://github.com/mohoyt/cyoa_ortho или к��пите несколько печатных плат здесь: https://sthlmkb.com/shop/cyoa-ortho/
Возможно что-либо от 3x3 до 5x12 (строка x столбец). Это чехлы с креплением на лотке практически для любого размера этой клавиатуры.

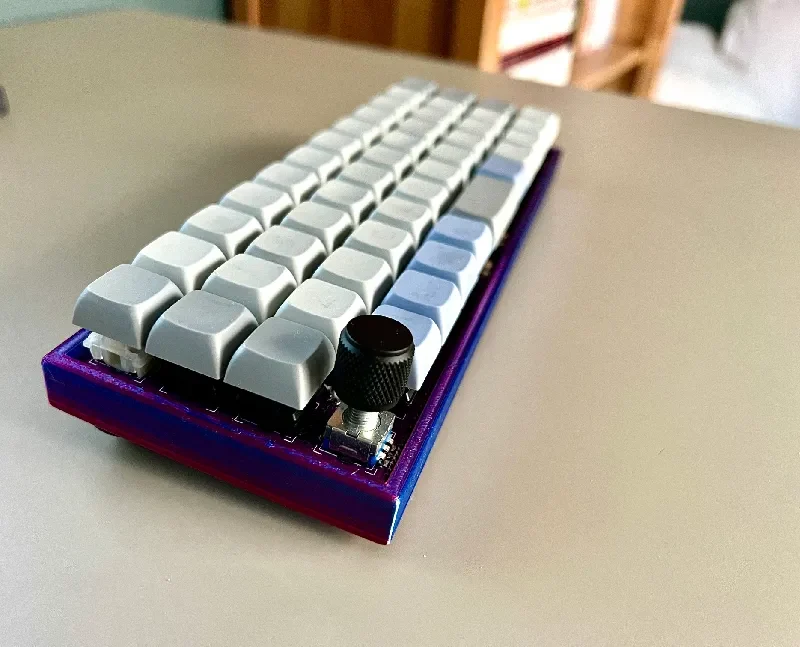

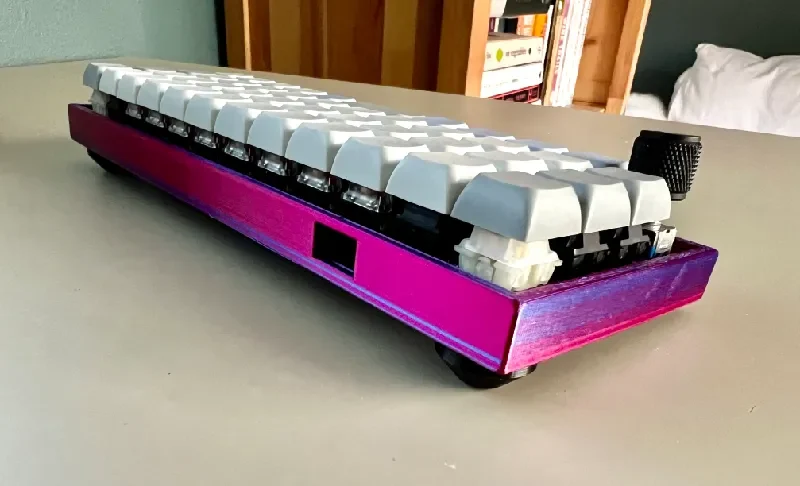

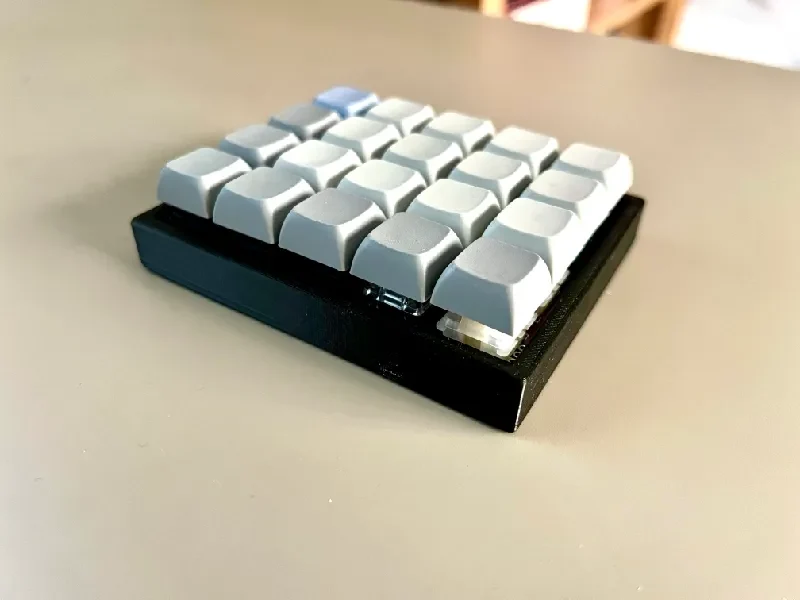

При печати я использовал подставки из-за отверстия для USB-порта, но можно и без них. Я напечатал один чехол из красно-синего шелкового PLA от 3DJake и футляр поменьше из черного Prusament PLA, и они оба выглядели великолепно!
Для сборки вам потребуются термофиксированные вставки М2 для монтажа. После установки они должны находиться на одном уровне с верхом стоек. В основании также есть отверстия M4 для использования с коническими ножками (доступно здесь: https://www.printables.com/model/764865-keyboard-cone-feet), или, альтернативно, вы можете вместо этого разместить резиновые наклейки на бампере в углублениях на основании доски (если вы не хотите такой агрессивный угол набора текста).
В основании имеется небольшое углубление для микроконтроллера. Чтобы печатная плата правильно помещалась в корпус, микроконтроллер должен располагаться как можно ближе к печатной плате, поэтому имейте это в виду при пайка.
