Магнитный складывающийся футляр Ferris Sweep Half Swept ...

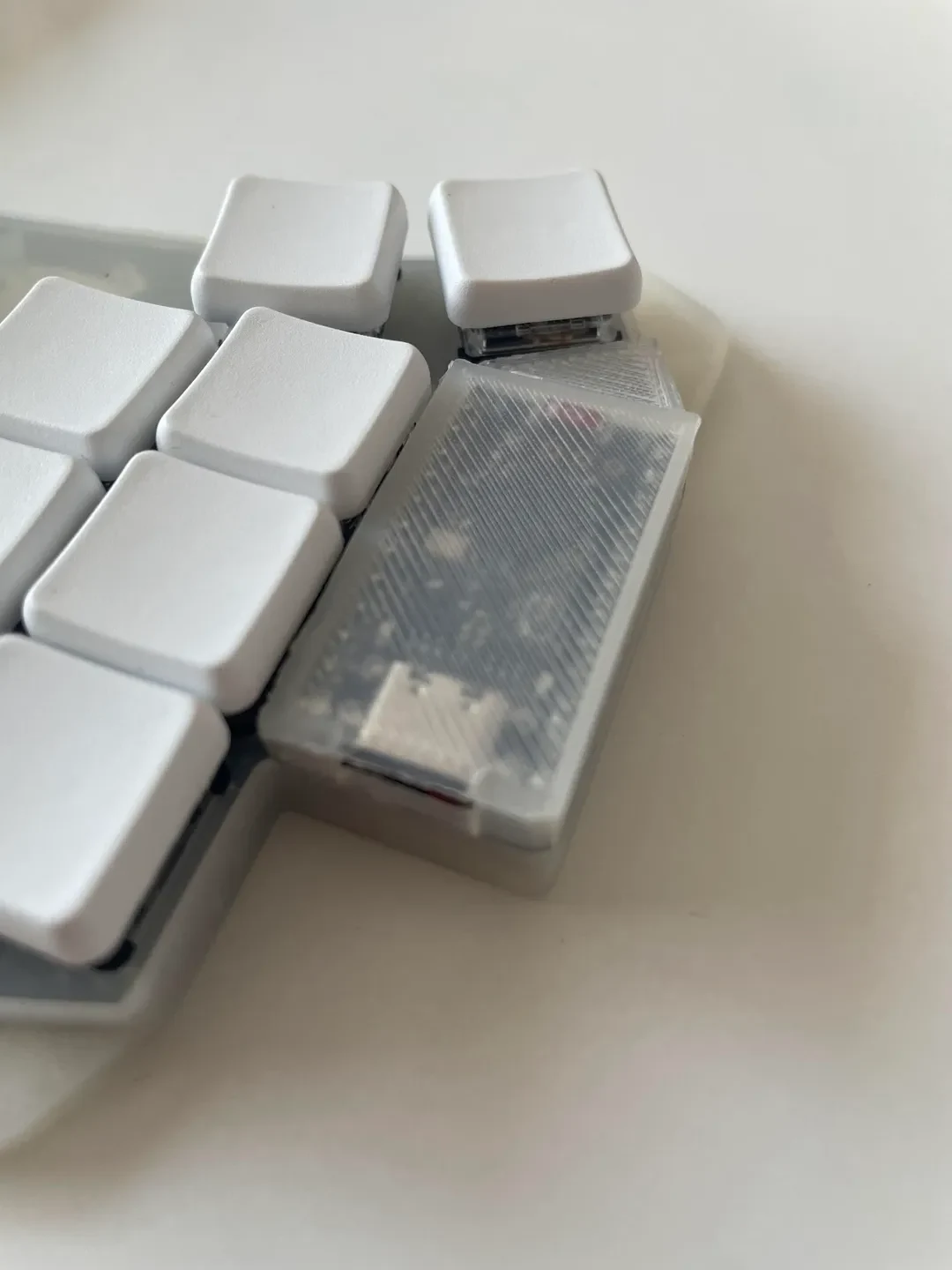

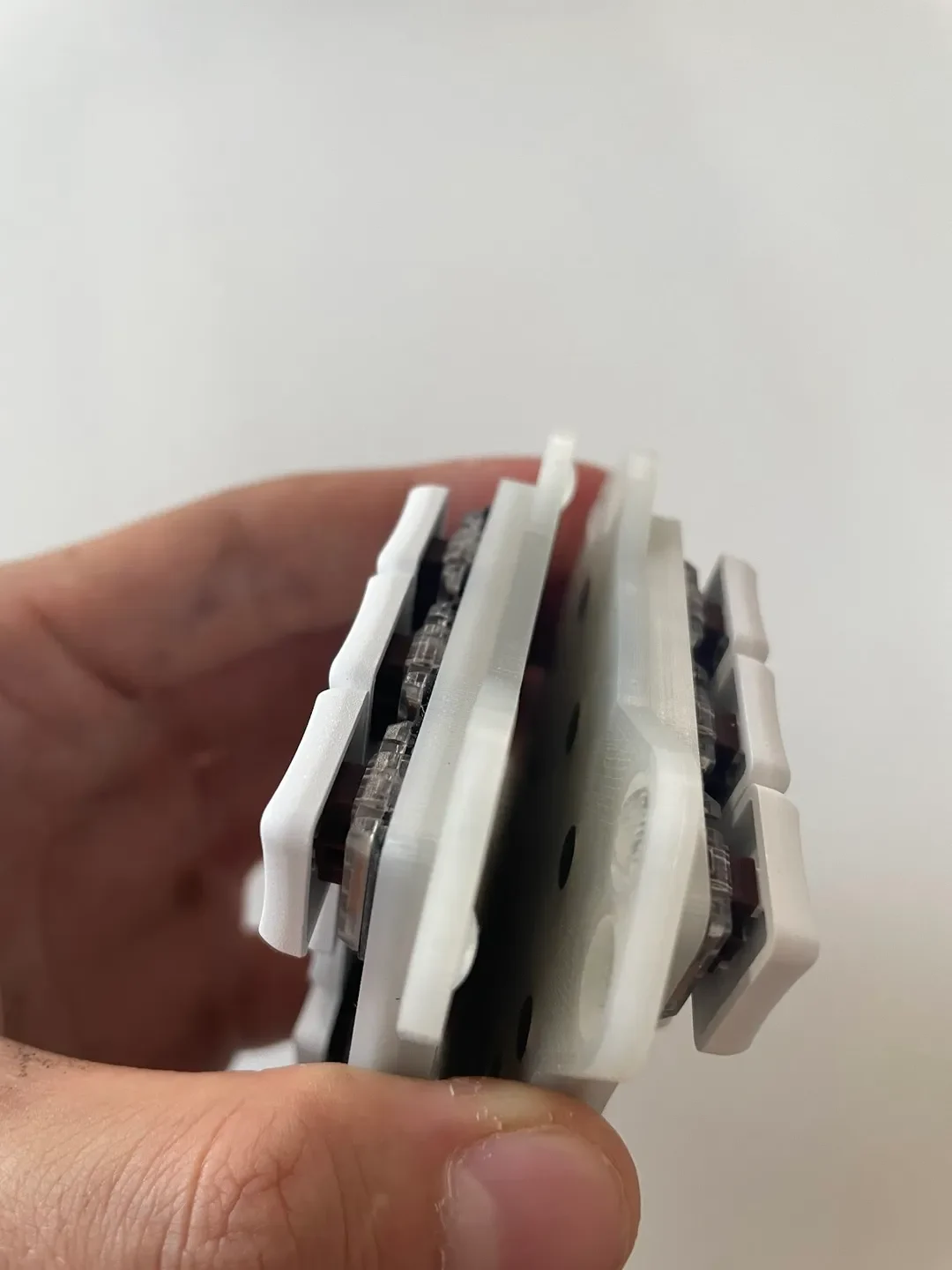

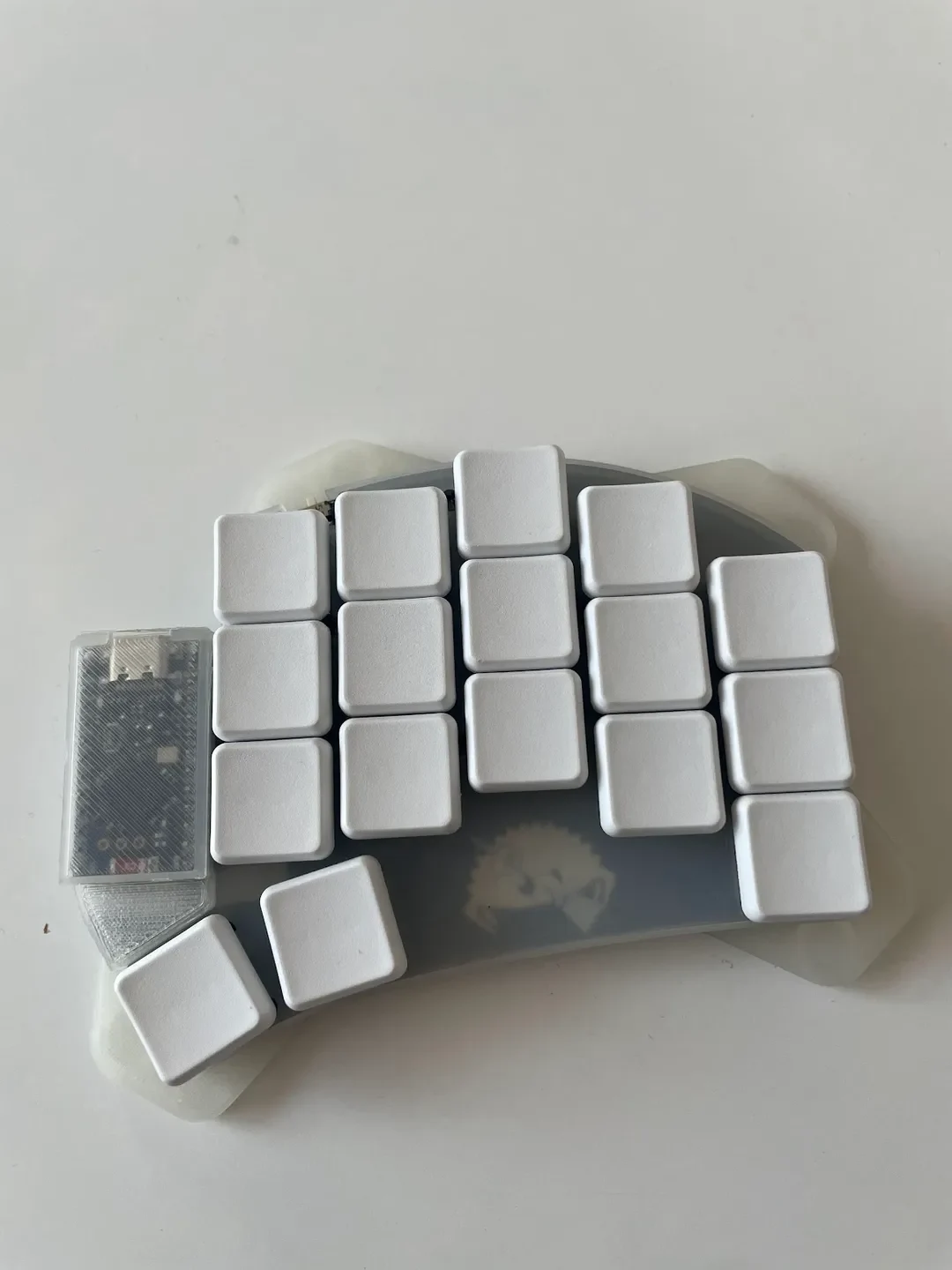

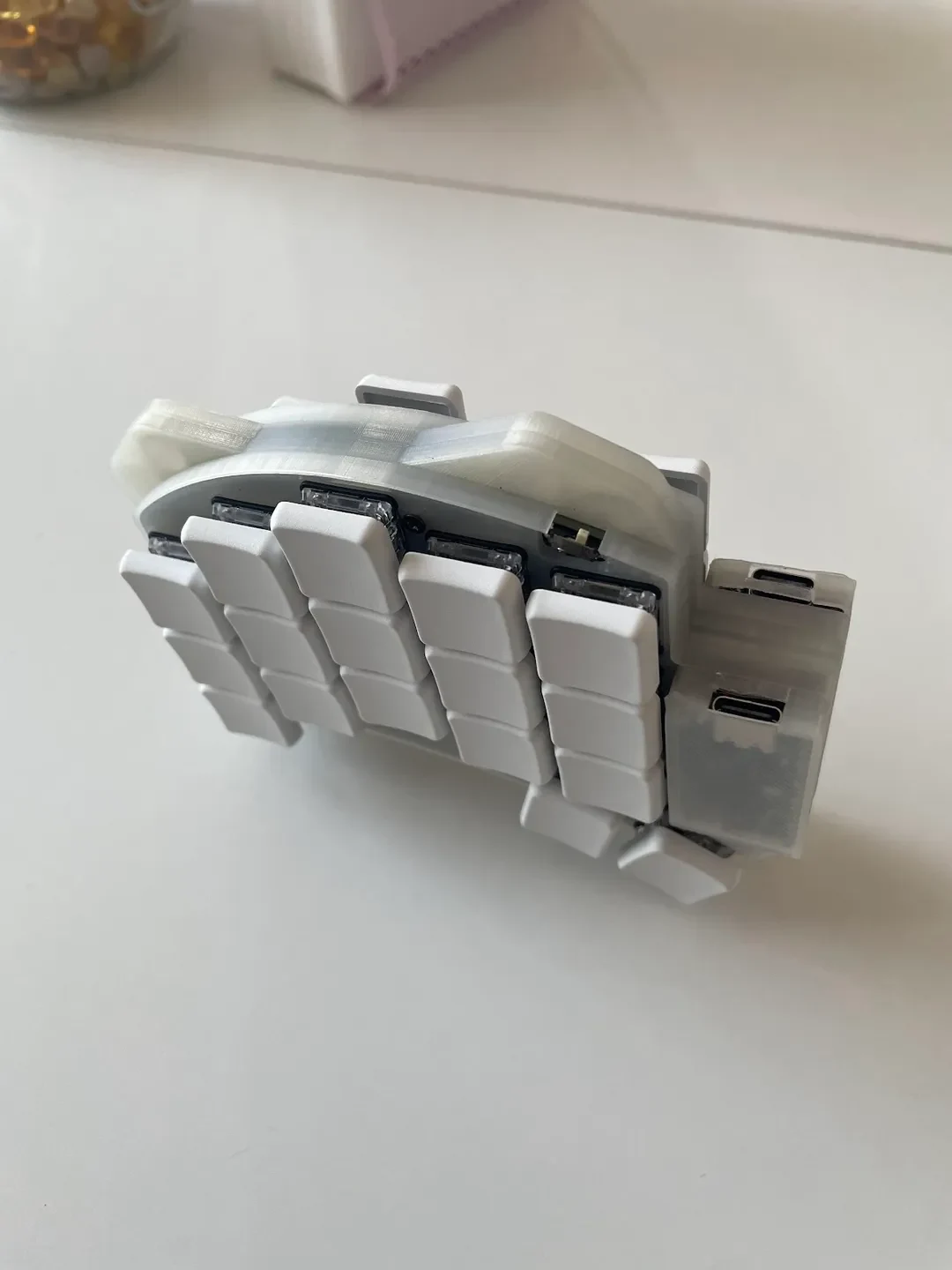

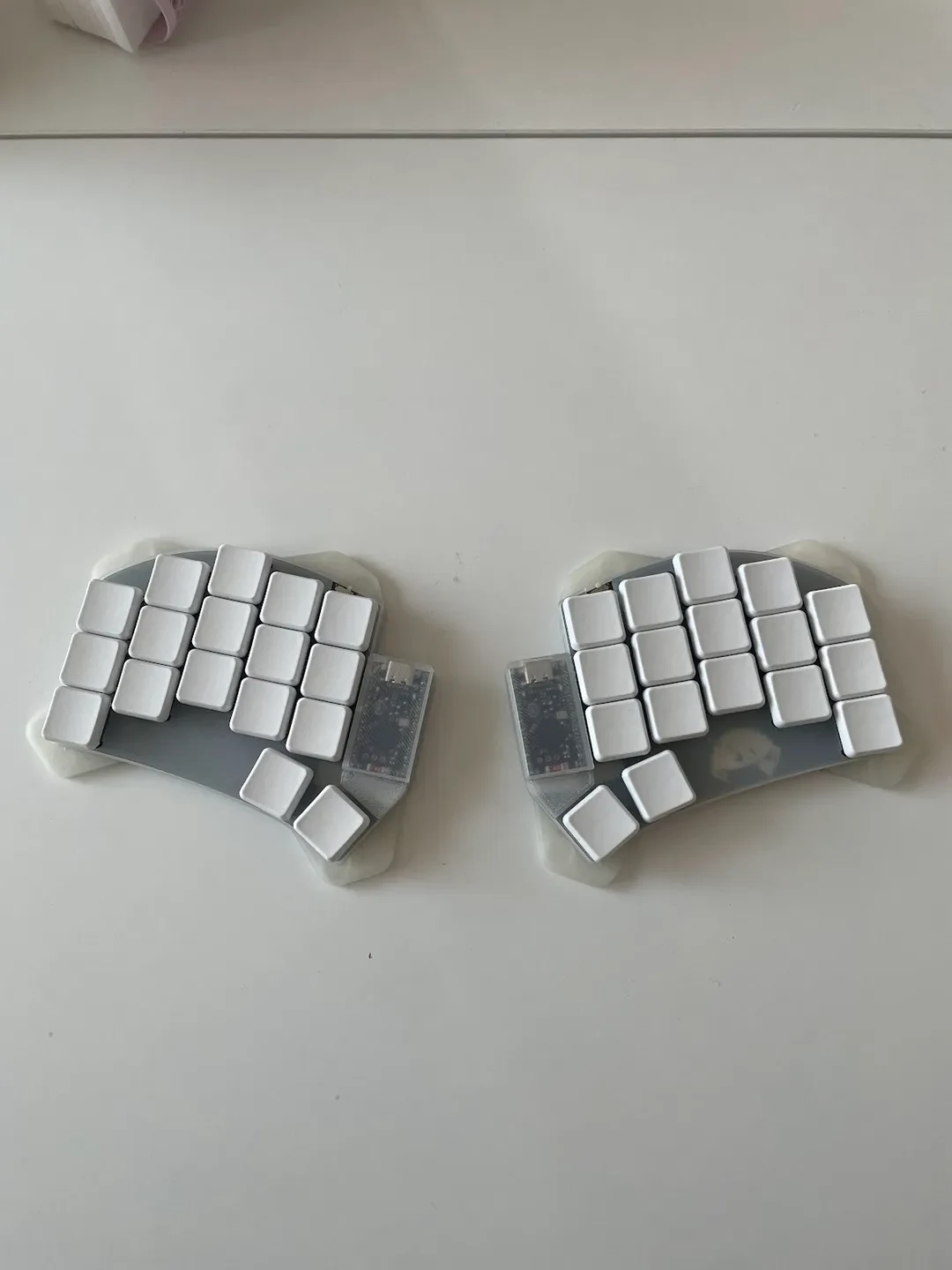

Чехол для беспроводной сборки Ferris Sweep Half Swept, который позволяет соединить половинки вместе и положить в карман. Он состоит из нижнего корпуса, средней пластины и крышки контроллера. Крышка контроллера расположена выше, чтобы оставить место для аккумулятора под контроллером. Ножки вынесены за пределы основного периметра, чтобы сделать клавиатуру более устойчивой. На каждой «ножке» имеется по 2 отверстия, так что вы можете соединить стороны вместе без зазора между ними. Доступен только выключатель питания (кнопки сброса нет). Крышка контроллера удерживается фикцией и, следовательно, имеет очень низкие допуски, а это означает, что вам, скорее всего, придется ее отрегулировать, если вы не используете контроллер AliExpress SuperMini NRF52840. Печатная плата и нижняя часть корпуса имеют зазор 0,2 мм и крепятся винтами. Я начал с зазора 0 мм, но в этом случае нижняя часть корпуса расширяется (сгибается), и это создает зазор, когда вы кладете оба корпуса спиной друг к другу.
Важно: этот случай может не подойти другим вариантам развертки, поскольку разные версии развертки могут иметь разные срезы кромок.
спецификация
Для полной сборки вам понадобятся следующие предметы
Вставки с резьбой М2*3*3,5х8
Винты M2*8 x6 и M2*6 x2 (более длинные винты в местах, где переключатели расположены слишком близко)

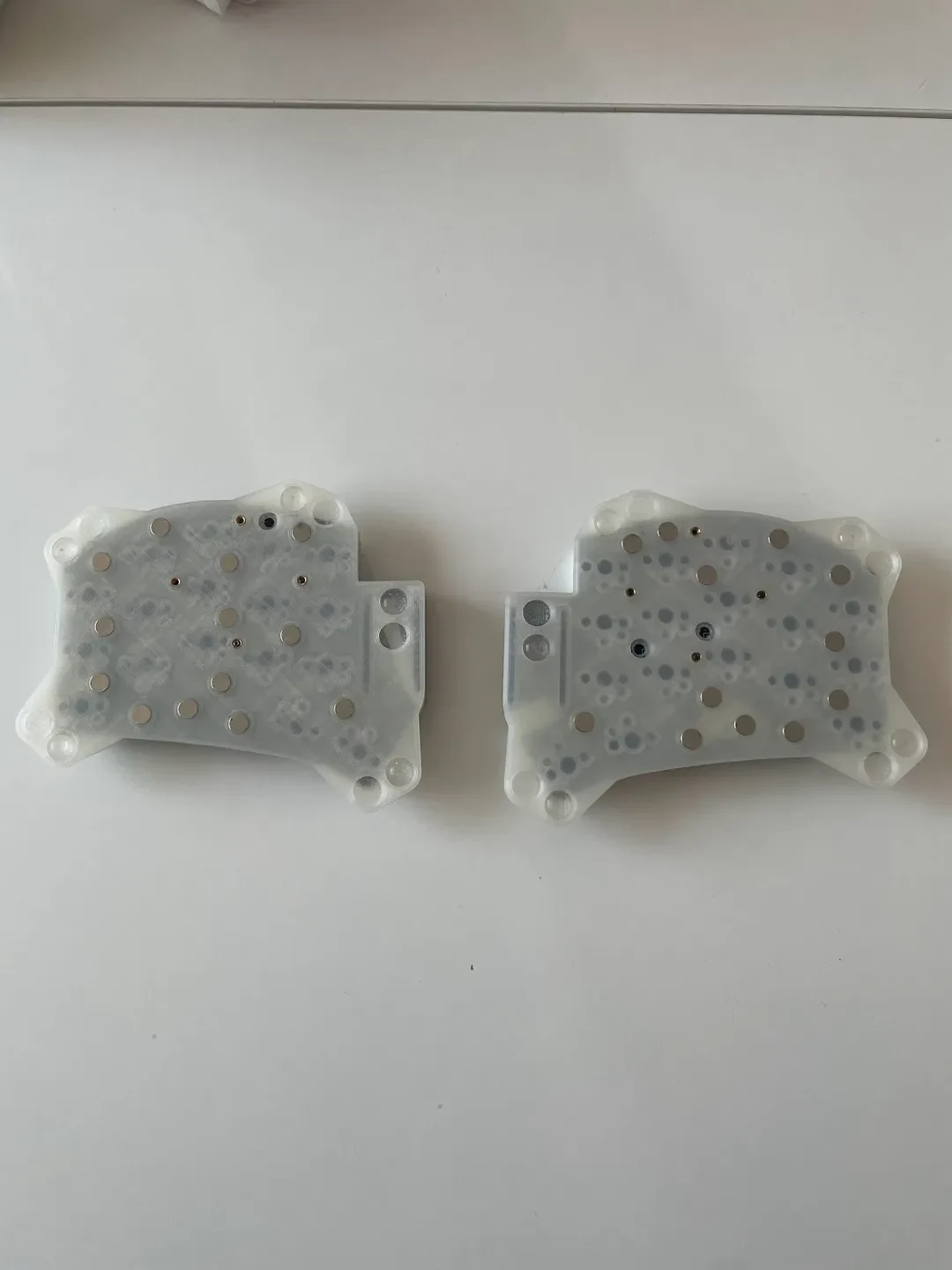

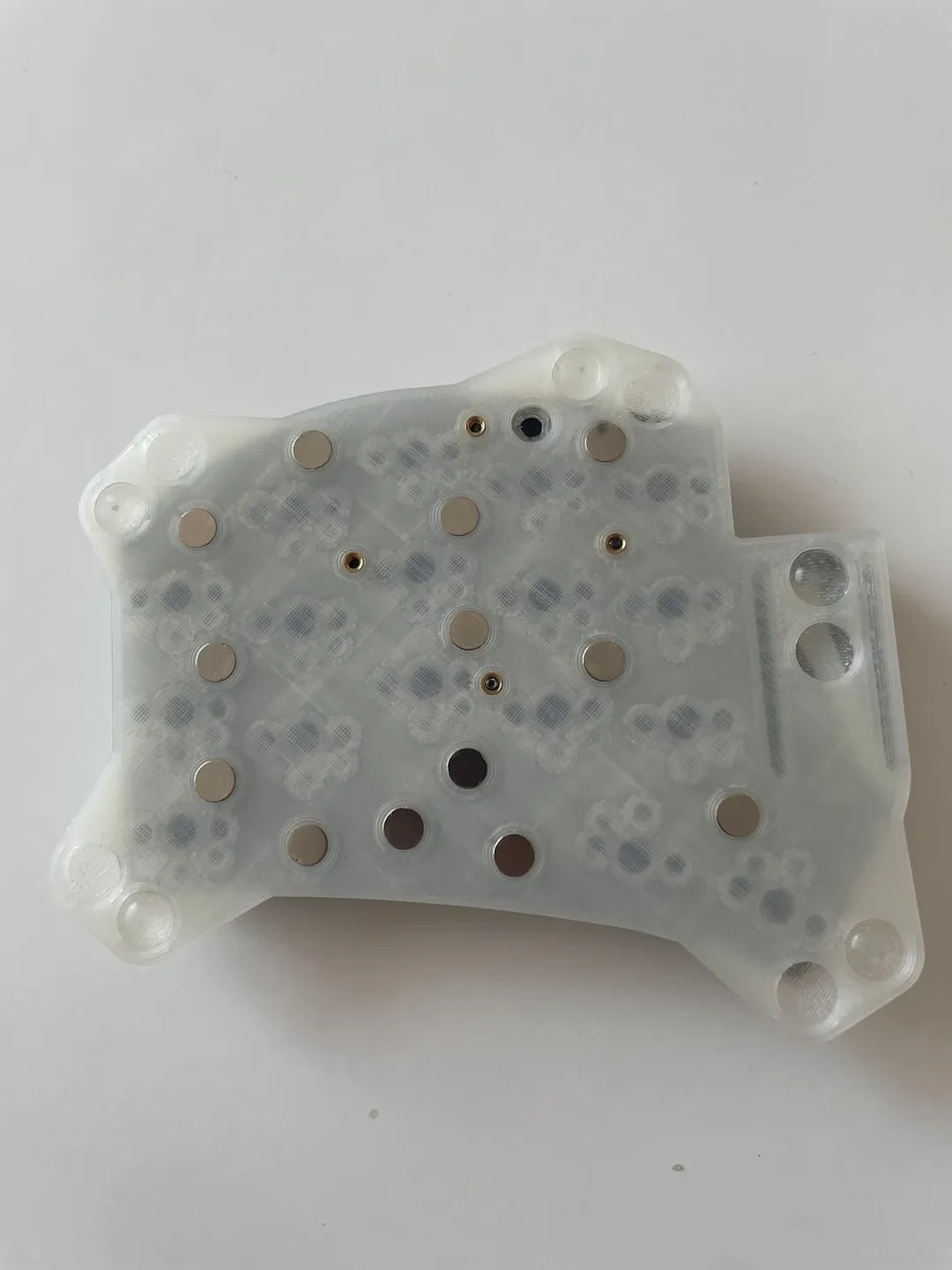

Магниты 6мм*2мм х24 (можно поставить сколько угодно, регулируя силу и общий вес, в моем случае по 4 с каждой стороны уже достаточно)
Бампоны 8 мм x 10
Технические детали
Высота корпуса: 7 мм
Длина корпуса: 120 мм
Ширина корпуса: 102 мм
Толщина стенки: 0,8 мм
Толщина дна: 3 мм
Настройки печати
Заполнение: 100%, если вы хотите, чтобы средние пластины были более прозрачными.
Периметры: 0
Высота слоя: 0,1 мм
Поддерживает: нет
Примечание по импорту: самая тонкая стенка составляет 0,4 мм (крышка контроллера под портом USB-C), поэтому печать на ней может быть невозможна не на всех принтерах. На прусе мк3с+ всё заработало.
Я сделал это в Onshape, думаю, вы сможете получить доступ к исходнику. https://cad.onshape.com/documents/ce523b442d3f81aa2a40e0bb/w/2808f9cff25120d17c1935be /e/2916723de1d3310cb006c1d3?renderMode=0&uiState=6633f238660e4a2a5b905706|||BATCH_TRAN SLATE_SEPARATOR|||
