Sweep Bling MX - жесткий футляр с рукавом

Чехол для печати для Ferris Sweep Bling MX. Это нижний корпус, закрывающий нижнюю часть печатной платы. Он предназначен для использования с любой стандартной панелью переключения Sweep Bling MX.

Важно: этот чехол был разработан с учетом N!N или Elite-C в качестве MCU. Arduino ProMicro с опущенным разъемом USB может не работать.

спецификация

Для полной сборки вам понадобятся следующие предметы

8x M2: винты 8 мм
(опционально) 16x Магнит: 3x3 цилиндрической формы (N32+)

Инструкции по сборке

Решите, какой нижний регистр вы хотите напечатать: с вырезом TRRS или без него.
Затем распечатайте левый и правый нижний регистр.

Примечание. Обратите внимание, что половины не симметричны из-за разъемов для горячей замены.

Необязательно: если у вас нет таблички переключателя, вы можете распечатать ее, используя предоставленные файлы.
Существуют пластинчатые напильники с вырезом TRRS и без.

После печати установ��те пластину переключателя на печатную плату с помощью переключателей MX по вашему выбору.

Совет: используйте вилку для пластины, чтобы легко закрепить переключатели на пластине.

Используйте винты M2: 8 мм, чтобы закрепить плату с пластиной на нижней части корпуса. Просто ввинтите пластиковую резьбу. Не перетягивайте винт!

Примечание. Частое завинчивание и отвинчивание может привести к износу резьбового отверстия.

Изготовленные на заказ шайбы для палаток (экспериментальные)

Важно: шайба прекрасно работает с магнитами, но может слегка раскачиваться при наборе текста в зависимости от угла наклона, размещения или используемого штатива. Так что распечатывайте на свой страх и риск.

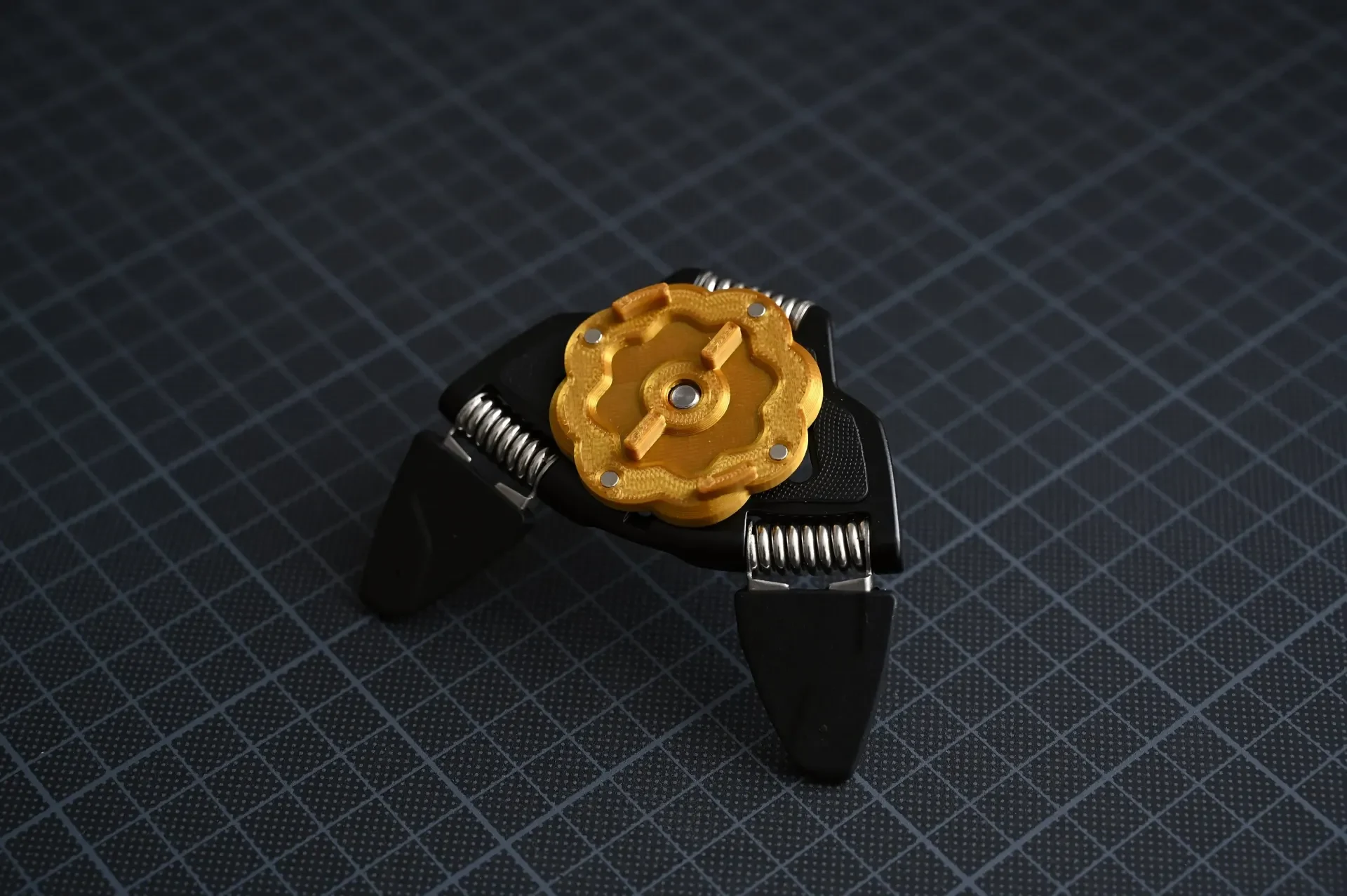

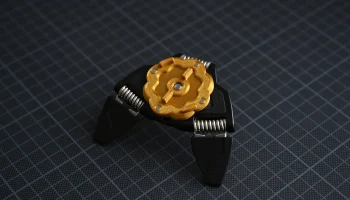

Я сделал шайбу для палатки, которую можно распечатать на 3D-принтере, в которой используются магниты для удобной установки и демонтажа. Шайбу можно использовать с любым штативом для фотокамеры с резьбой ¾ дюйма. Рекомендуется использовать магниты силой не менее N32+.

Резьба шайбы для крепления палатки встроена в модель, поэтому латунная винтовая вставка не требуется. Несмотря на то, что нить напечатана на 3D-принтере, она очень прочная благодаря своему размеру.

Чтобы использовать шайбы для палаток:

Распечатайте две шайбы для палаток.

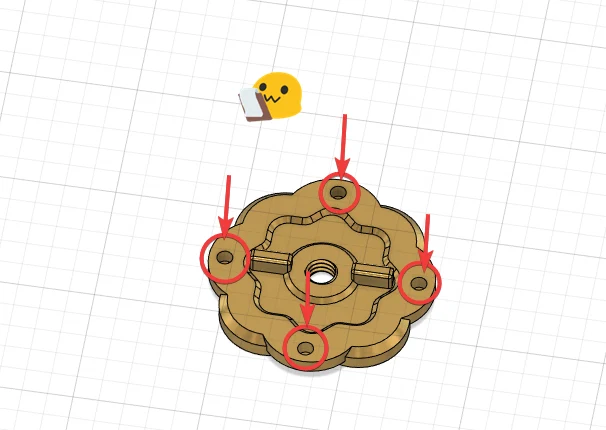

Вставьте магниты 3x3 мм в соответствующие отверстия шайб.

Сделайте то же самое с чехлом

Важно: обратите внимание на ориентацию магнитов.

Совет: я использую металлические плоскогубцы, чтобы вставить магниты.

Магниты можно просто вставить, приложив небольшое усилие. В зависимости от точности вашего принтера и используемой нити клей не понадобится.

Дизайн

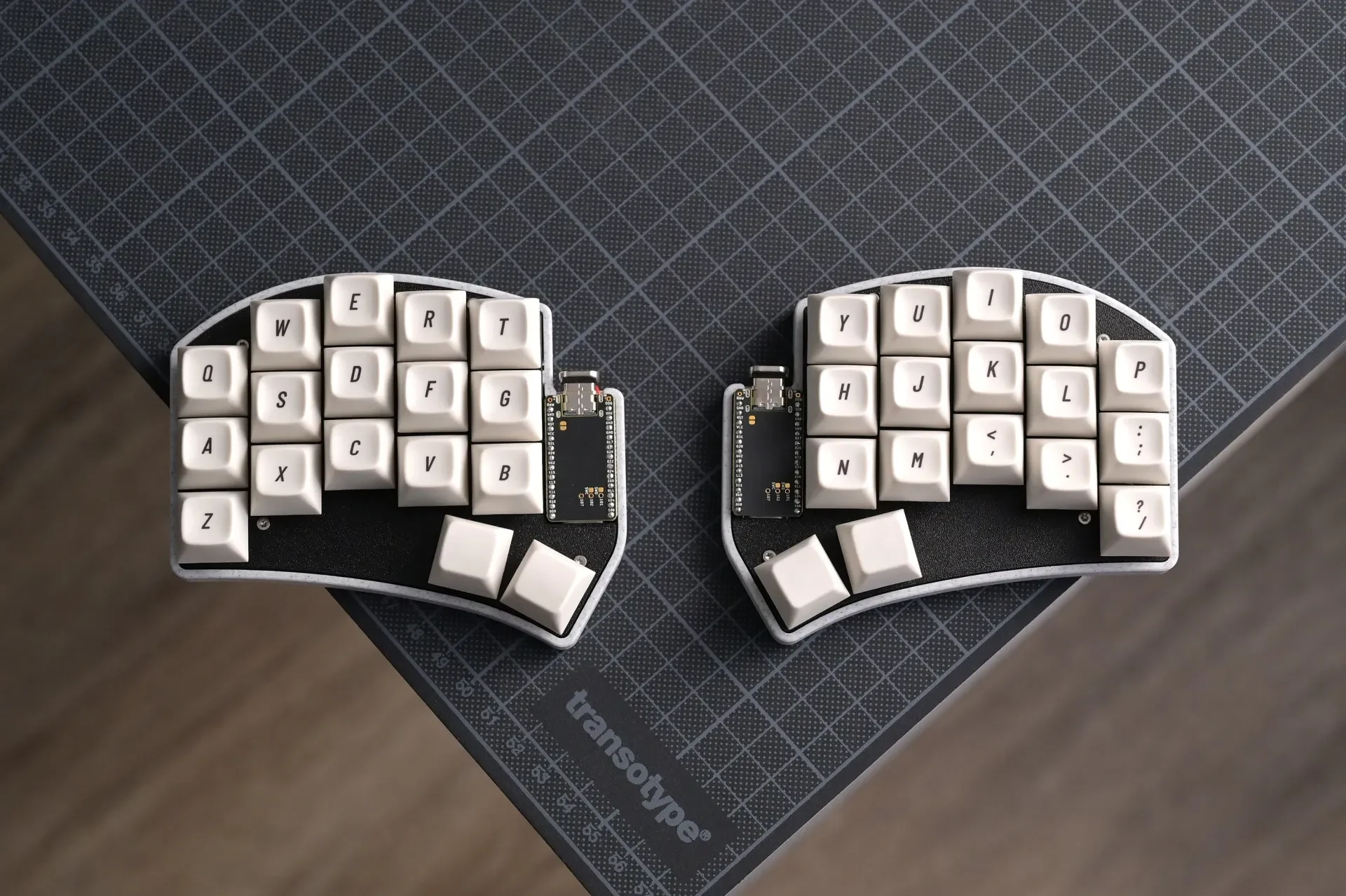

Целью разработки было создание простого чехла, который можно было бы использовать со стандартной конфигурацией Barebone Sweep Bling MX. Существующие отверстия для винтов используются для привинчивания узла печатной платы с пластиной переключателя к корпусу втулки. Высота рукава была минимальной, чтобы сделать высоту как можно меньшей. Корпус добавляет всего 1,20 мм в высоту по сравнению со сборкой голой печатной платы (без выступов).

Технические детали
Толщина стенки: 2,4 мм
Толщина дна: 1,2-1,6 мм.

Настройки печати
Заполнение: 15-20% гироида
Периметры: 2 (можно и 3)
Высота слоя: 0,2 мм
Поддерживает: нет
