Корпус Raspberry Pi 3b
Я не смог найти корпус для Pi 3, который соответствовал бы моим потребностям. Вот что я сделал. (Должен также подойти для Pi 2 и буду тестировать новый Pi 3 B+ как можно скорее.)
ОБНОВЛЕНИЕ Версия 2:
Я сделал новую в��рсию из-за некоторых проблем с версией 1. Я напечатал несколько копий версии 1 (нарезанных в Cura), но когда я попытался нарезать ее в Slic3r PE, возникли некоторые проблемы с файлами stl.

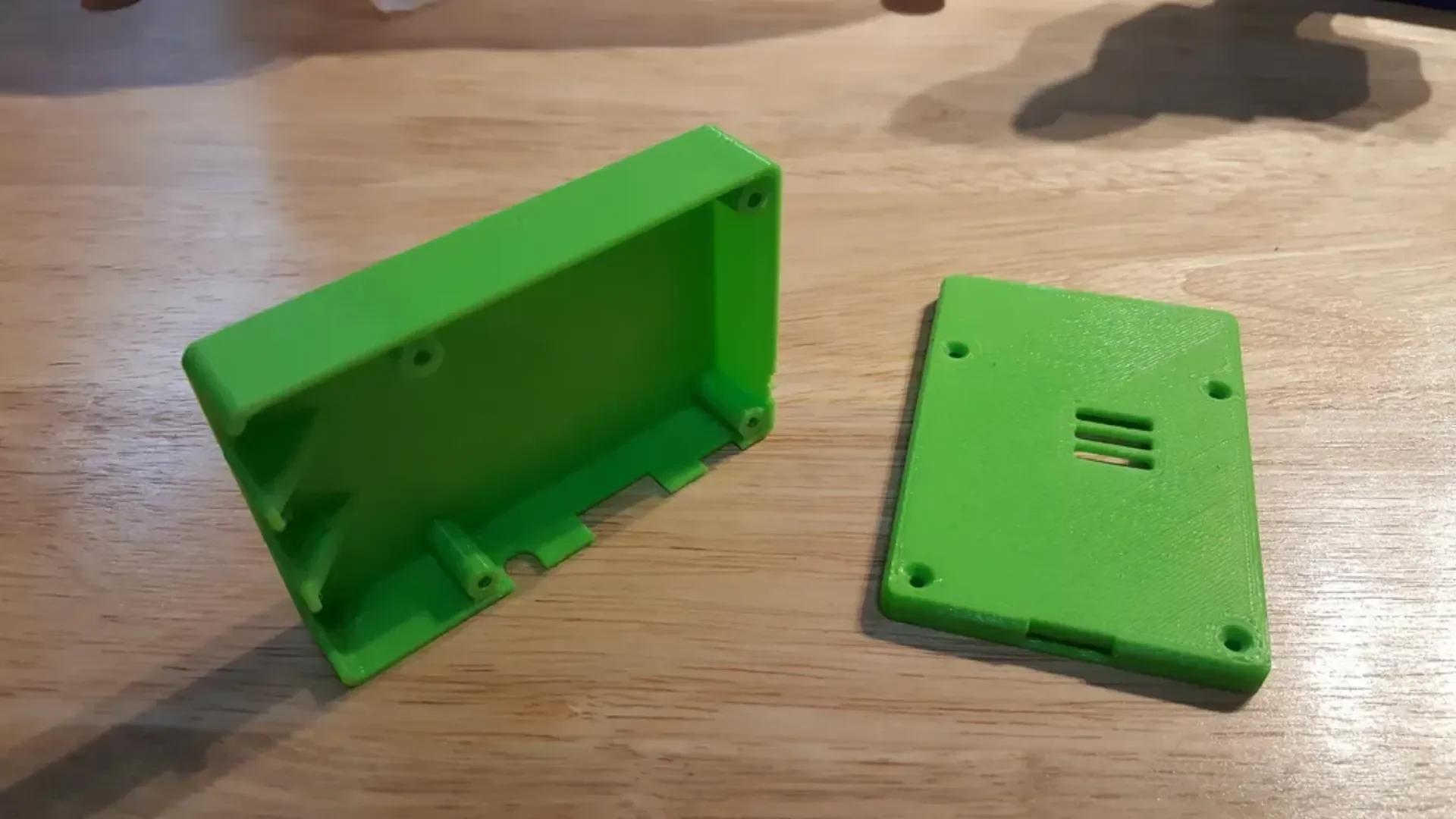

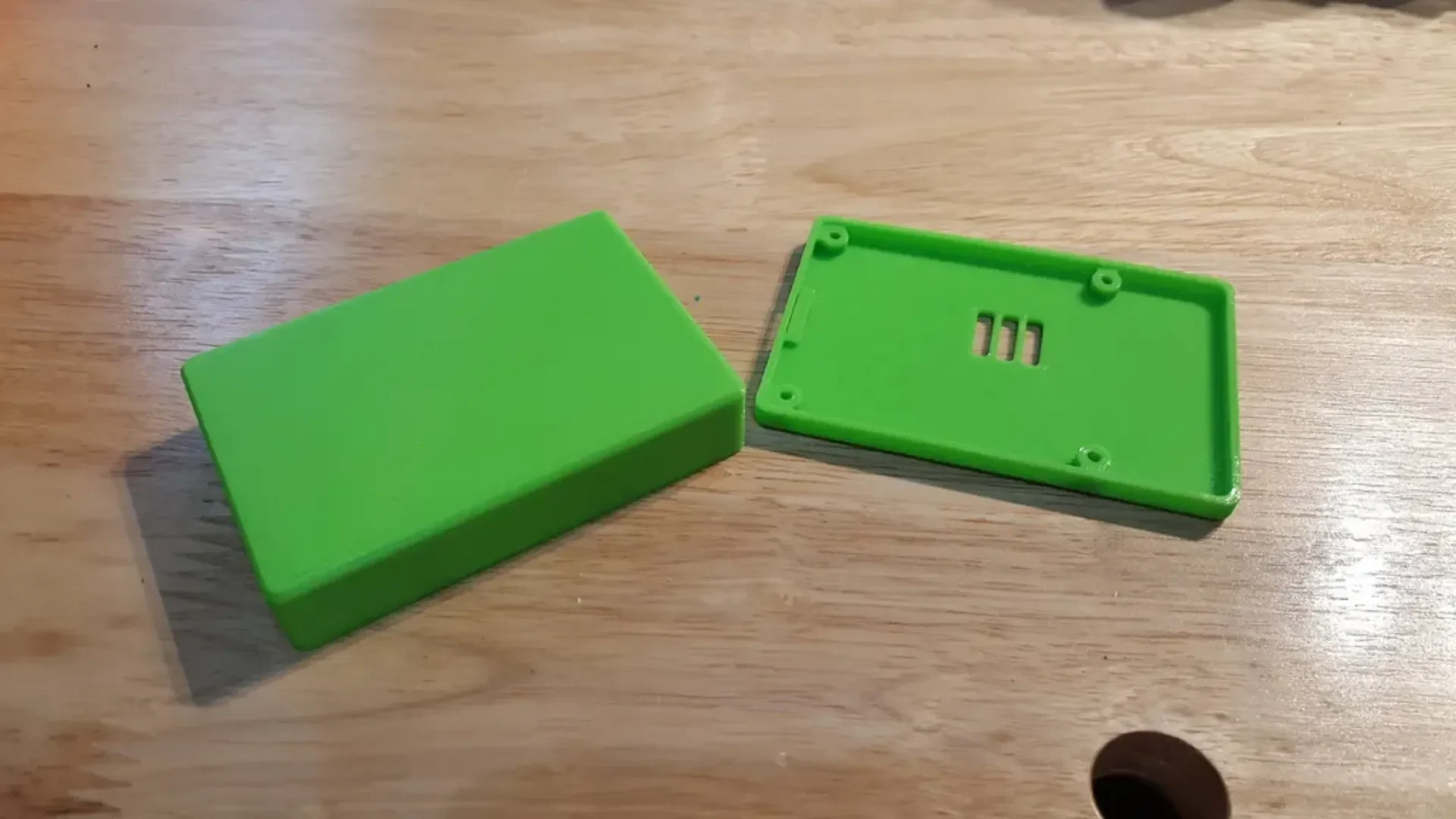

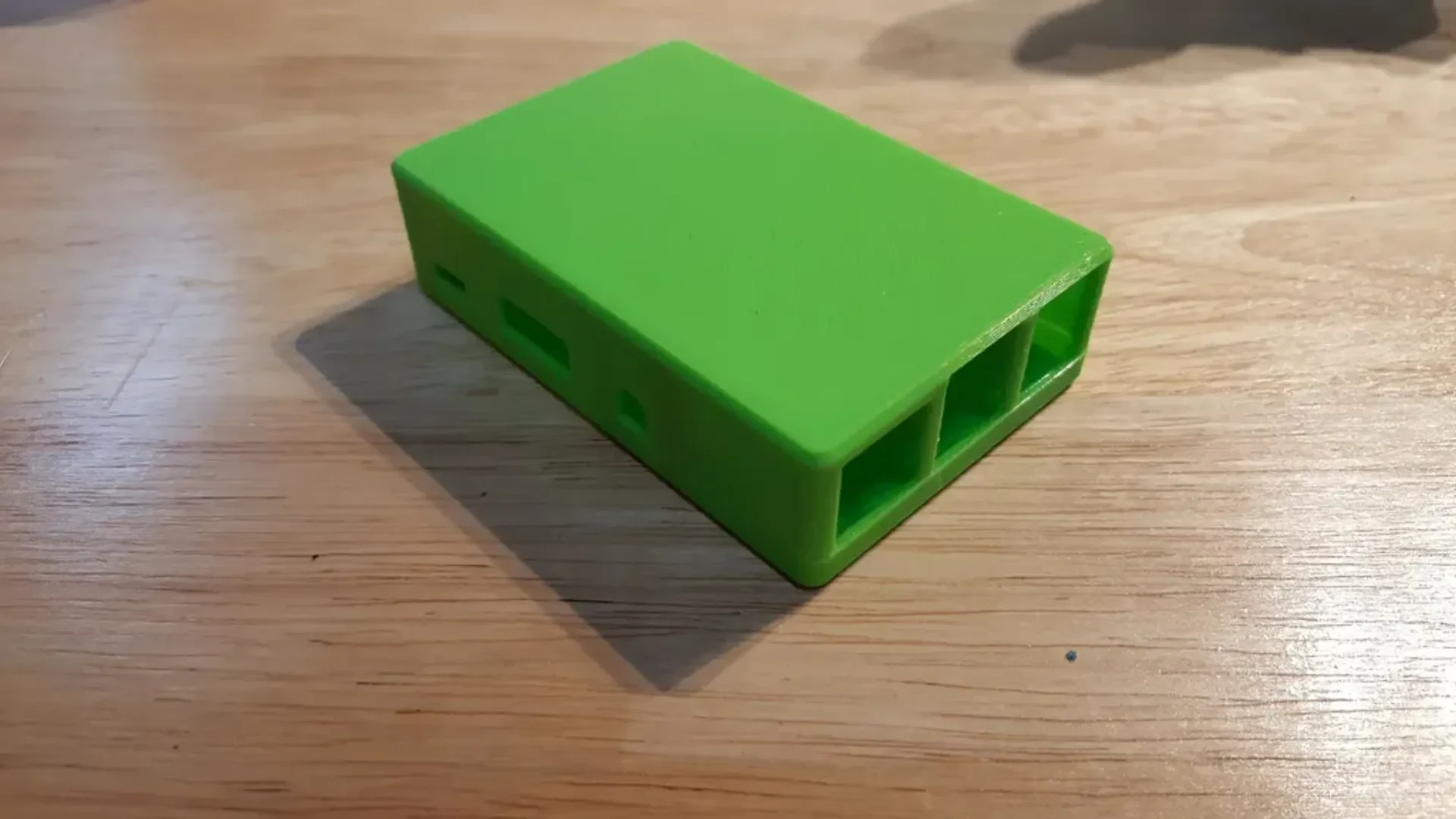

Изображения корпуса в AIO Robotics Bright Green — версия 2.
Некоторые особенности версии 2:
Это будет дизайн с множественным выбором. На данный момент у вас есть две базы на выбор; Обычный или с винтовыми вкладками. (Чтобы прикрепить его к стене и т. д.) В будущем на выбор появятся и другие чехлы.
Хорошие допуски на такие вещи, как слот для SD-карты. Мне еще предстоит пропустить разъем для SD-карты на Pi. Я смоделировал дополнительный материал, чтобы было легче поставить карту в нужное место.

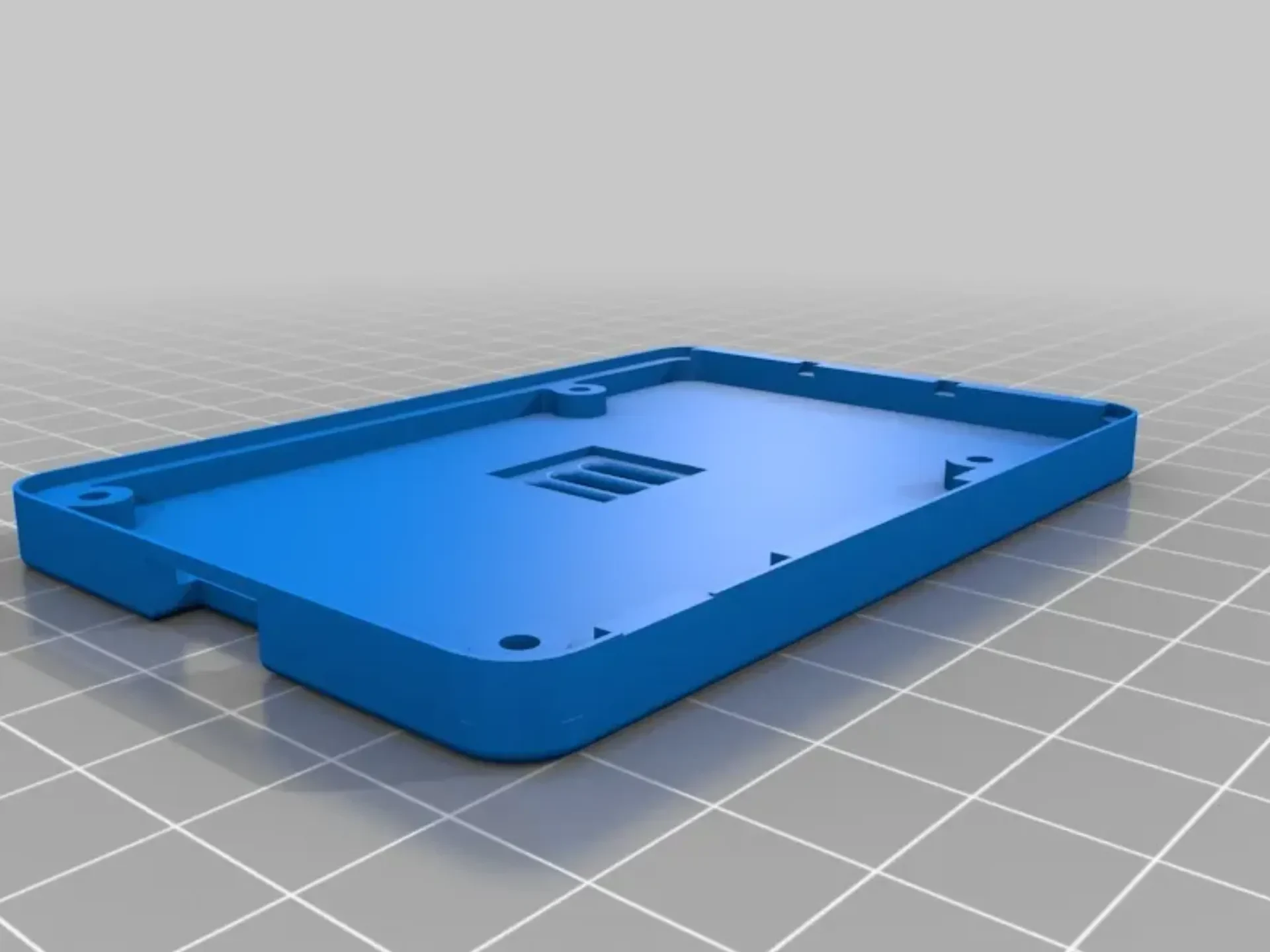

8 Углубление в основании для установки низкопрофильного комплекта радиатора. (Мне нравятся такие: http://amzn.to/2FYbaz6)
Версия 1:
Некоторые из функций, которые я включил:

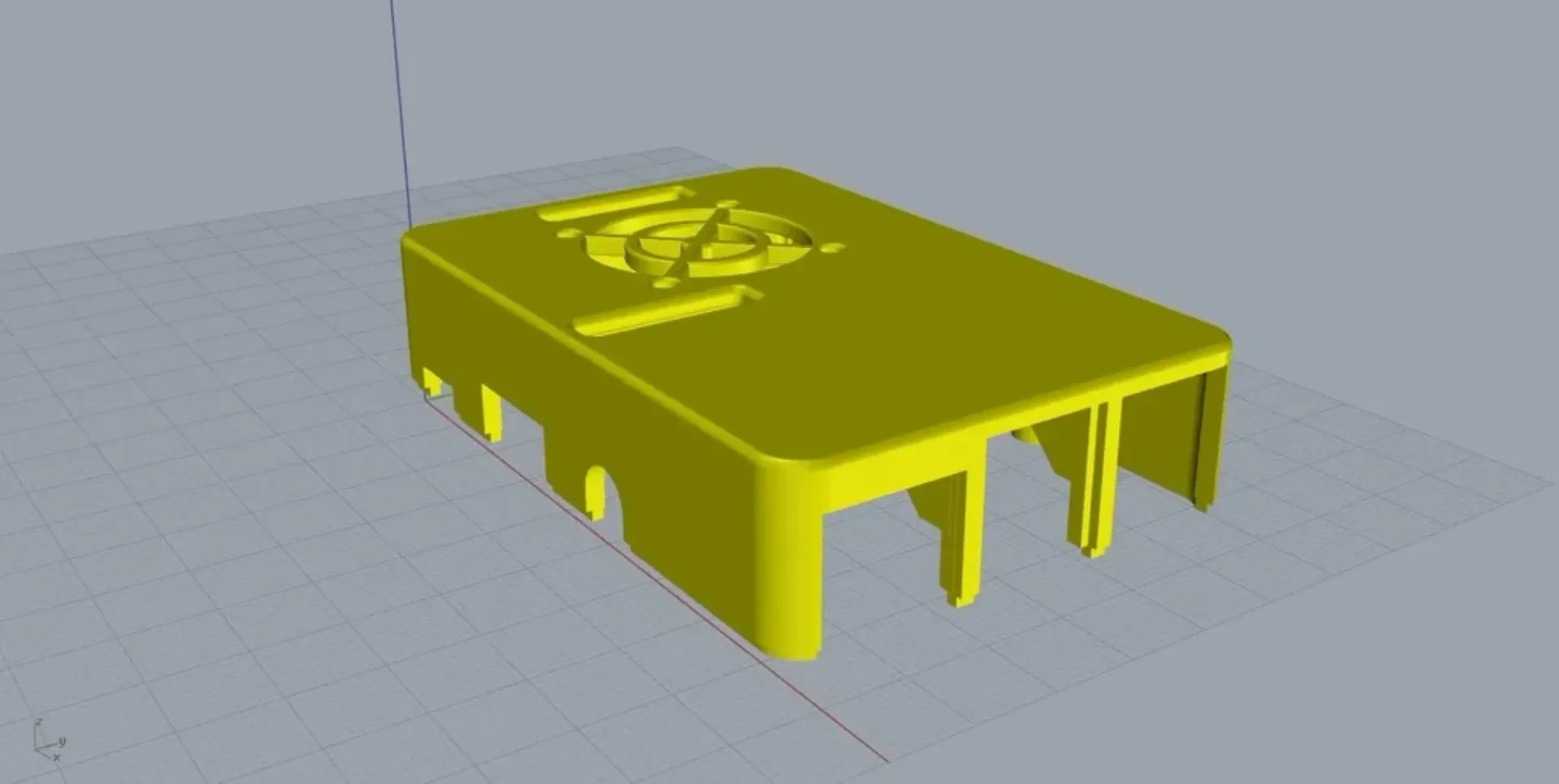

Слоты над дисплеем и разъемы для кабелей камеры.

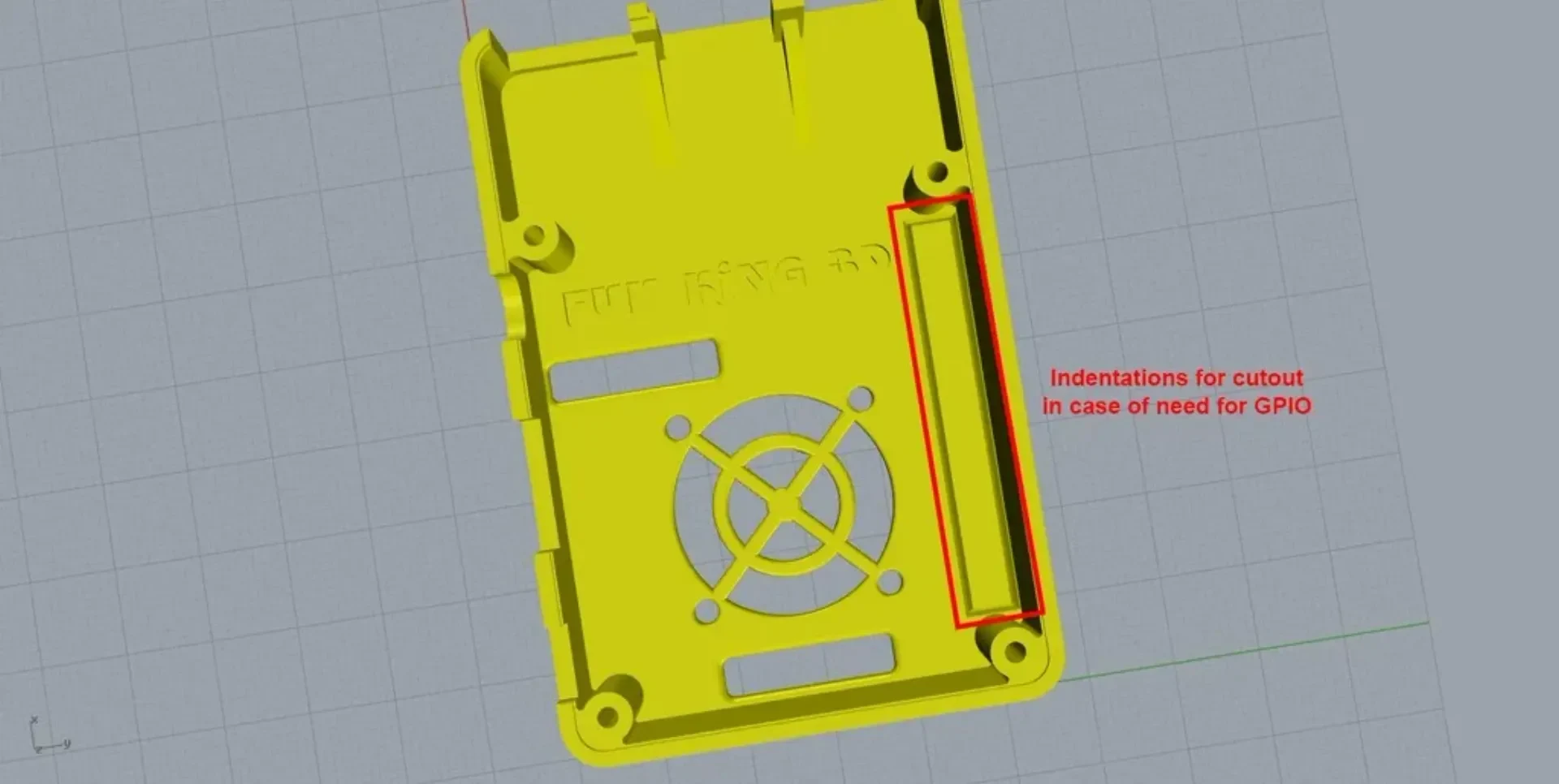

Выемка внутри крышки для выреза на случай, если понадобится gpio.
Вырез для SD-карты облегчает извлечение, поскольку у 3b нет кнопки для освобождения.

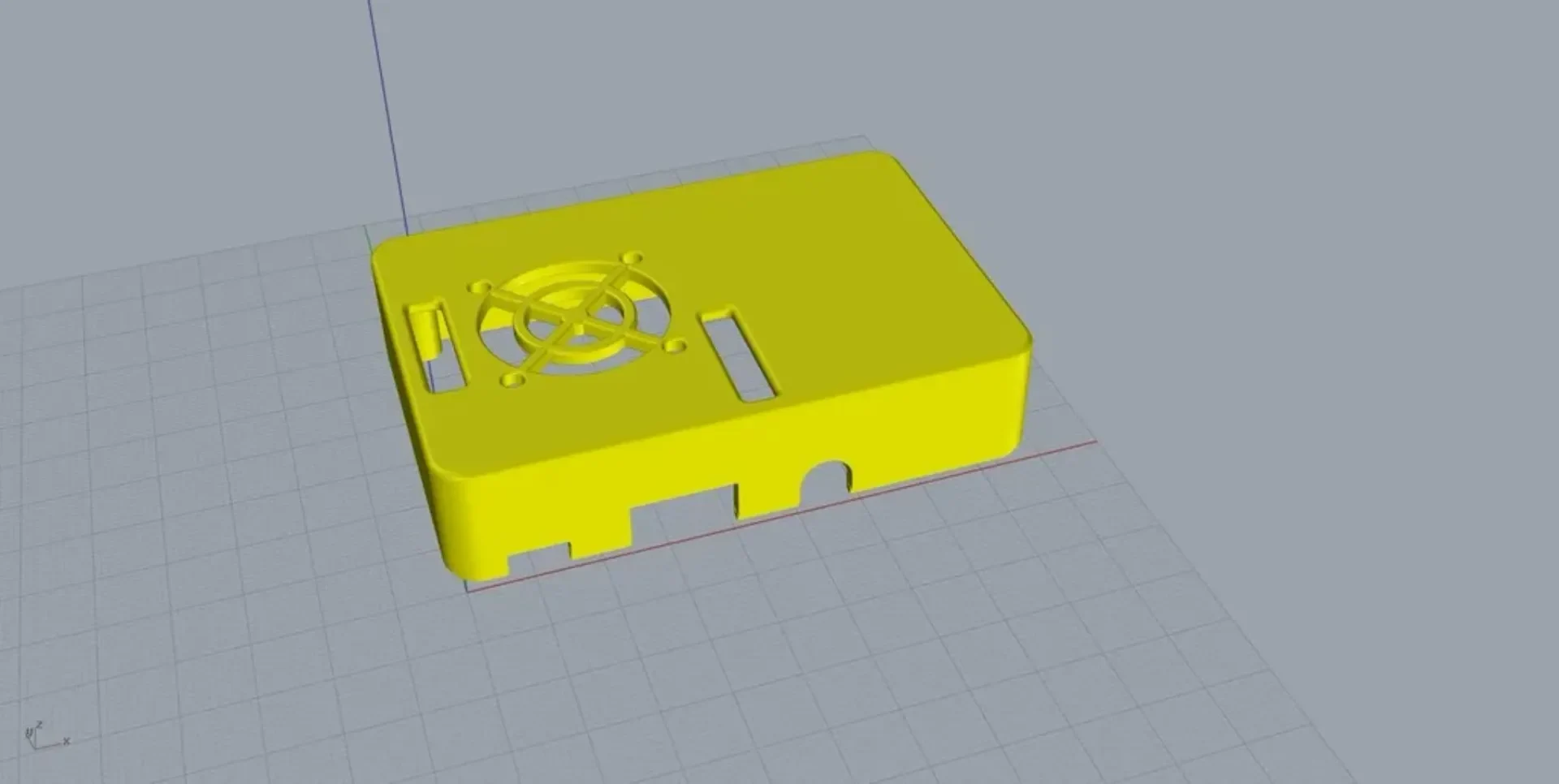

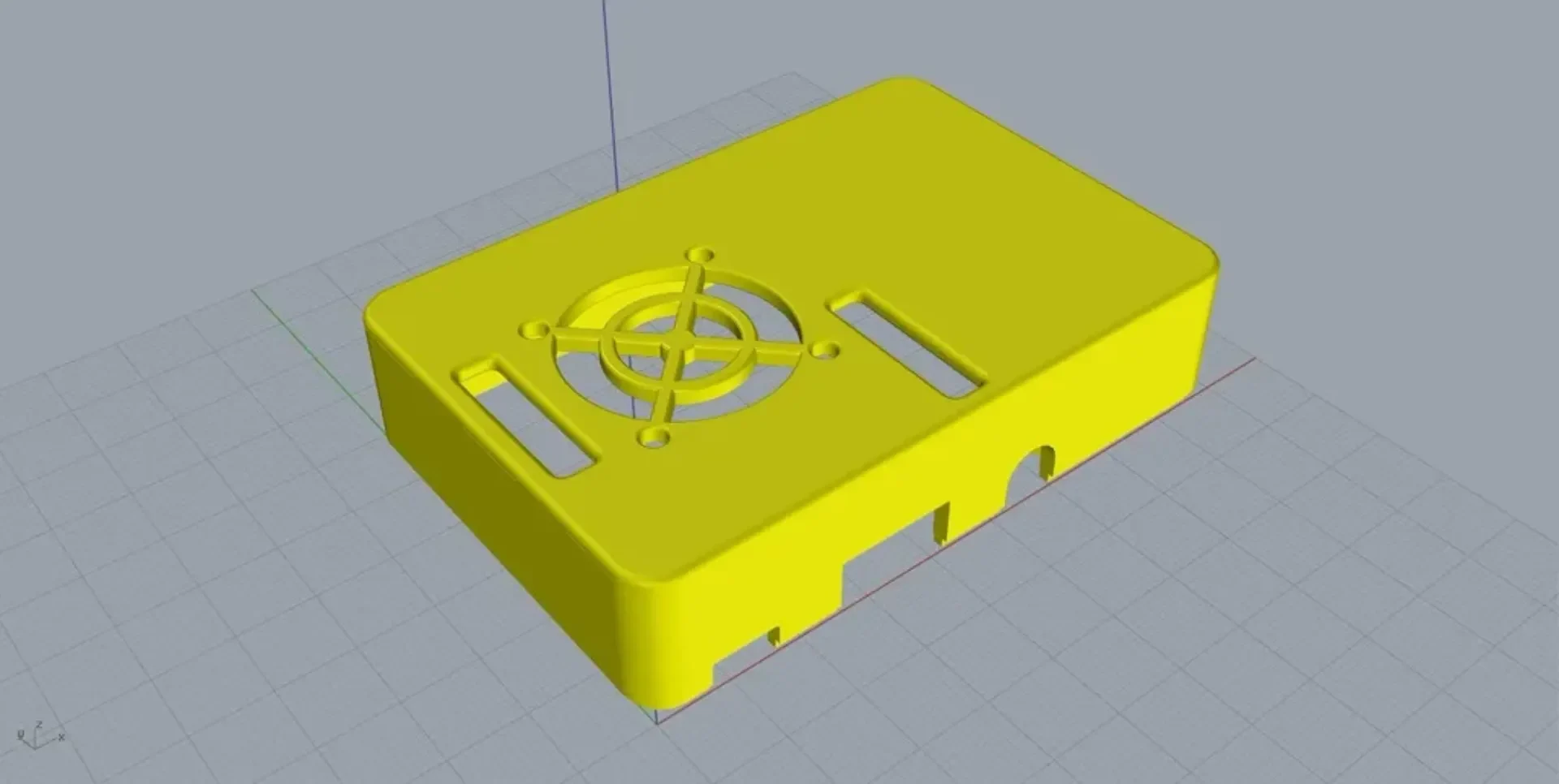

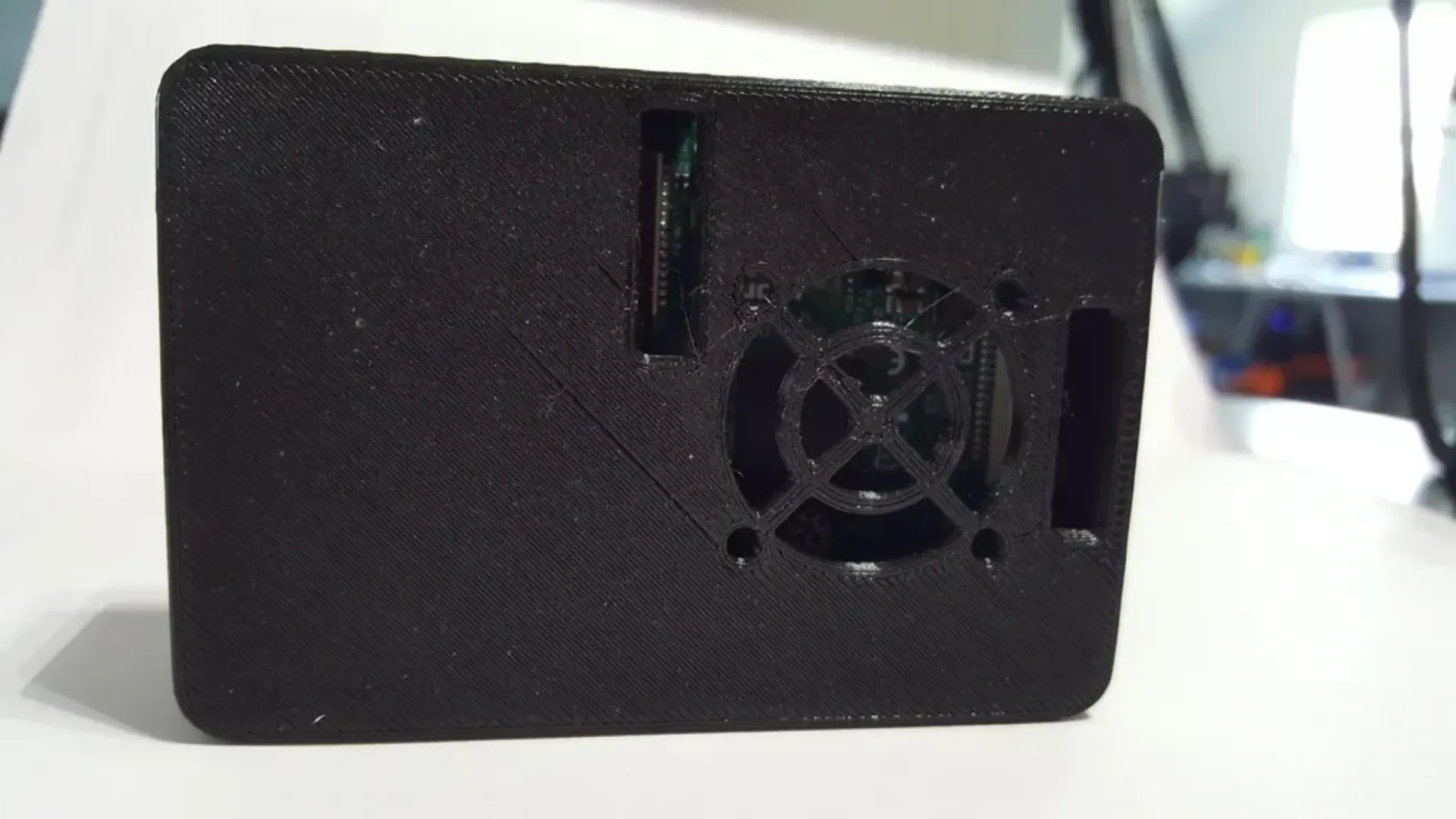

Место крепления на крышке для 30-мм вентилятора.

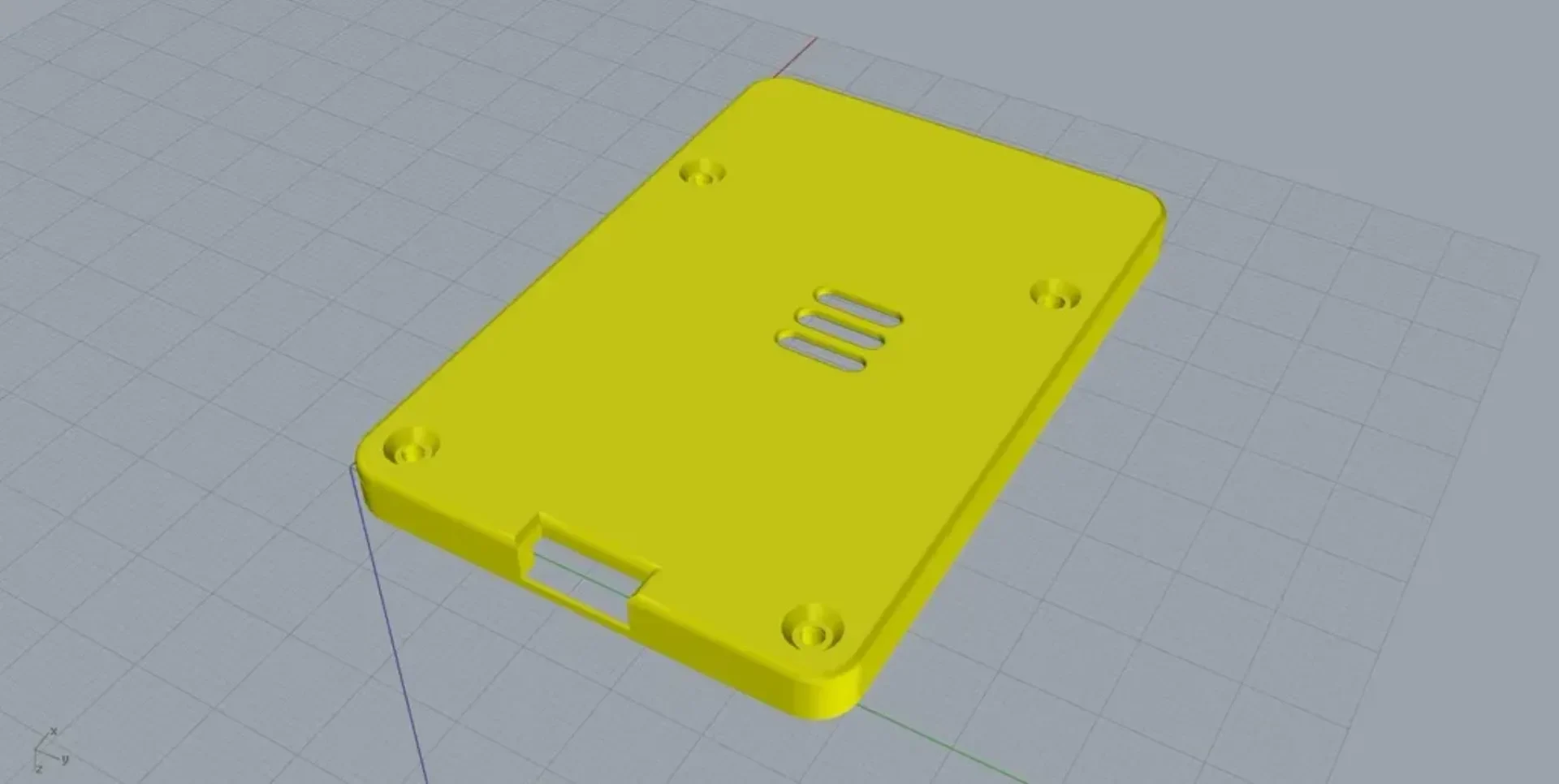

Выемка в основании для размещения низкопрофильного радиатора на нижнем чипе. (Набор, который я использовал, можно найти здесь: http://amzn.to/2FYbaz6
Я также включил 2 файла STL TEST, которые позволят вам распечатать взломанную версию двух частей, чтобы проверить их соответствие, прежде чем печатать все целиком. Это зависит от вас, сделаете вы это или нет. Они меньше по размеру, требуют меньше времени и нити и дадут вам представление о том, подойдет ли он вам, еще до того, как будет напечатана большая печать.
Моя толерантность к этому очень жесткая. Фактически, я могу прикрепить крышку к основанию, и она останется без винтов. Ваш пробег может быть очень.
ОБЕИ ВЕРСИИ:
Я открыт для ��редложений по улучшению этой конструкции. Я приветствую все отзывы.
Отверстия для винтов предназначены для установки шурупов из листового металла № 4. Я использовал винты из нержавеющей стали № 4 x 3/4, которые можно найти в местном магазине больших оранжевых коробок. (1/2 дюйма тоже подойдет. Возможно, также м3.)
Надеюсь, этот случай будет вам полезен.
И как всегда, Print On! — Веселый король
Настройки печати
Принтер:
Анет А8
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.2
Заполнение:
30%
Примечания:
Я уверен, что вы сможете отрегулировать наполнение и все будет в порядке.
Мой был напечатан с помощью AIO Robotics PLA при 200 градусах и 60-градусной платформе. Я использовал 0,8 для стен, верха и низа. Моя посадка идеальна.
