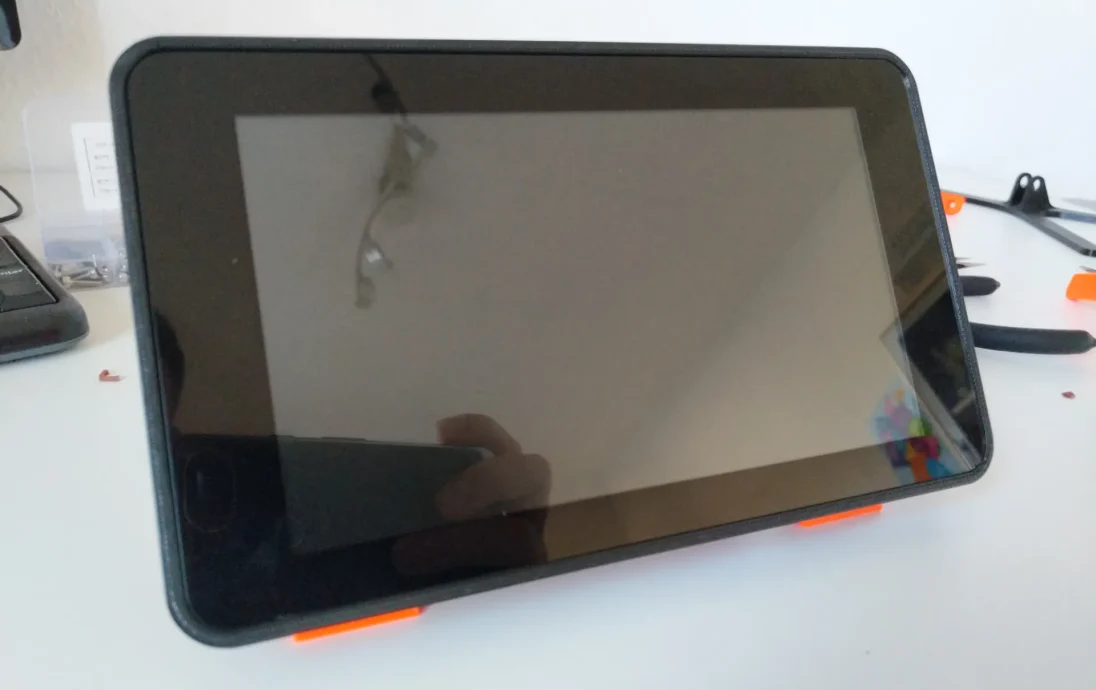

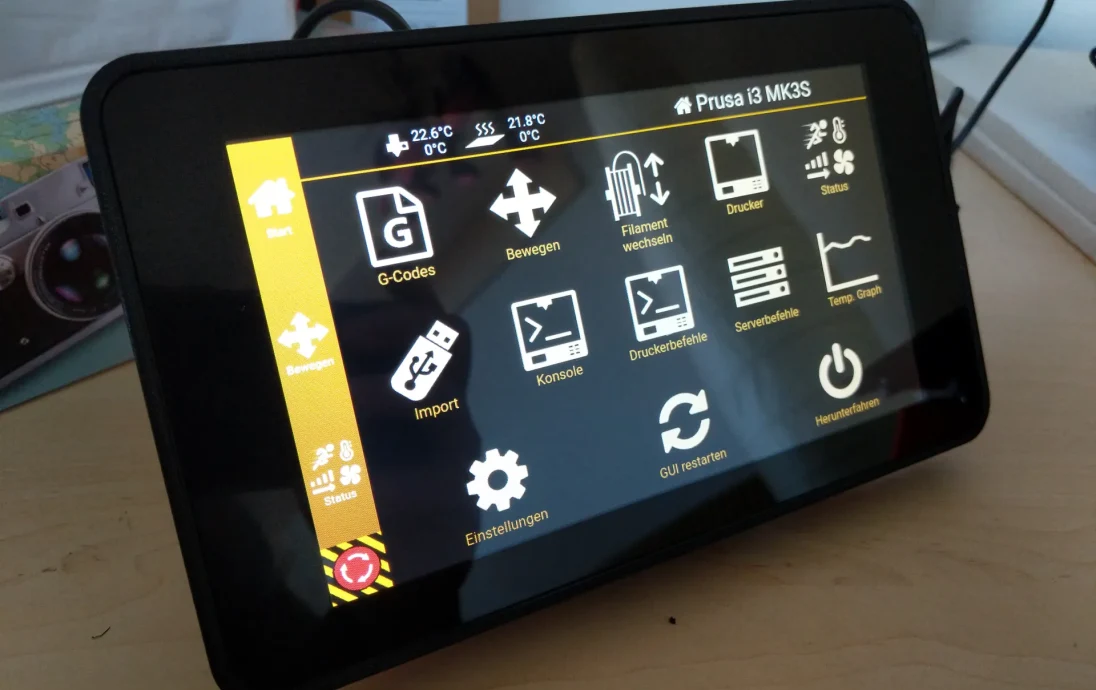

Корпус с сенсорным экраном для Raspberry Pi 4

Чехол для Raspberry Pi с сенсорным экраном 7 дюймов и Raspberry Pi 4

*** Новый чехол для Raspberry Pi Touch Display 2 ***
Обновления
Альтернативная верхняя часть корпуса с дополнительным слотом для шлейфа камеры, см. подпапку «Верхняя часть корпуса v2».
Особенности
Внутреннее крепление вентилятора (40 мм x 40 мм x 10 шт.)
Резьбовые вставки (случай Pi)

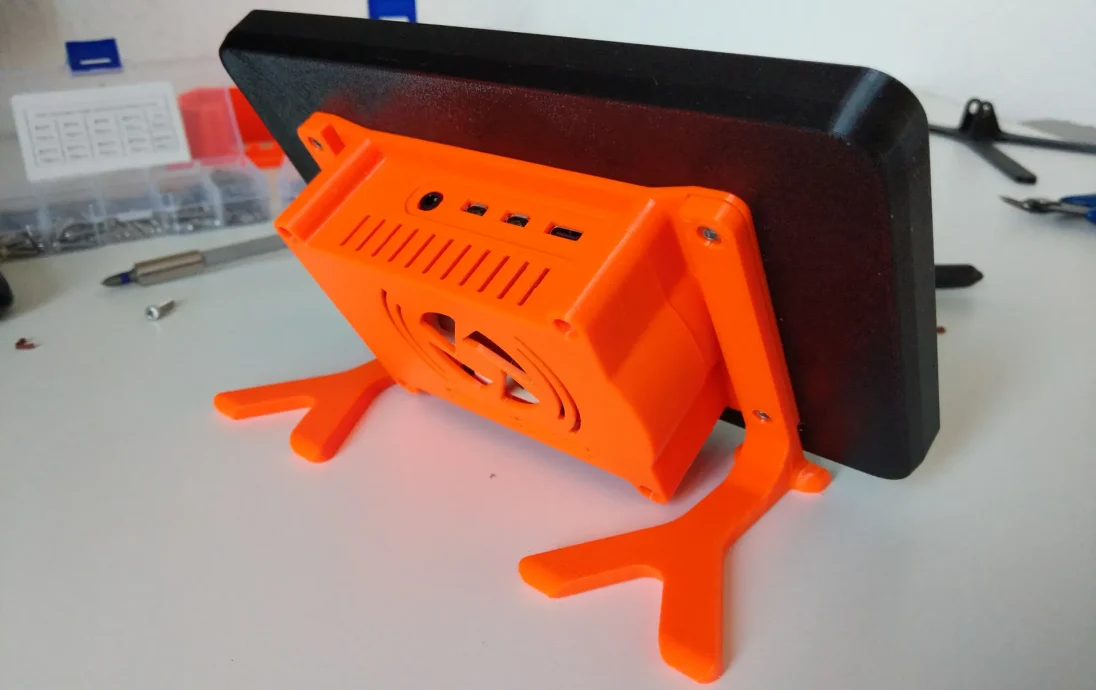

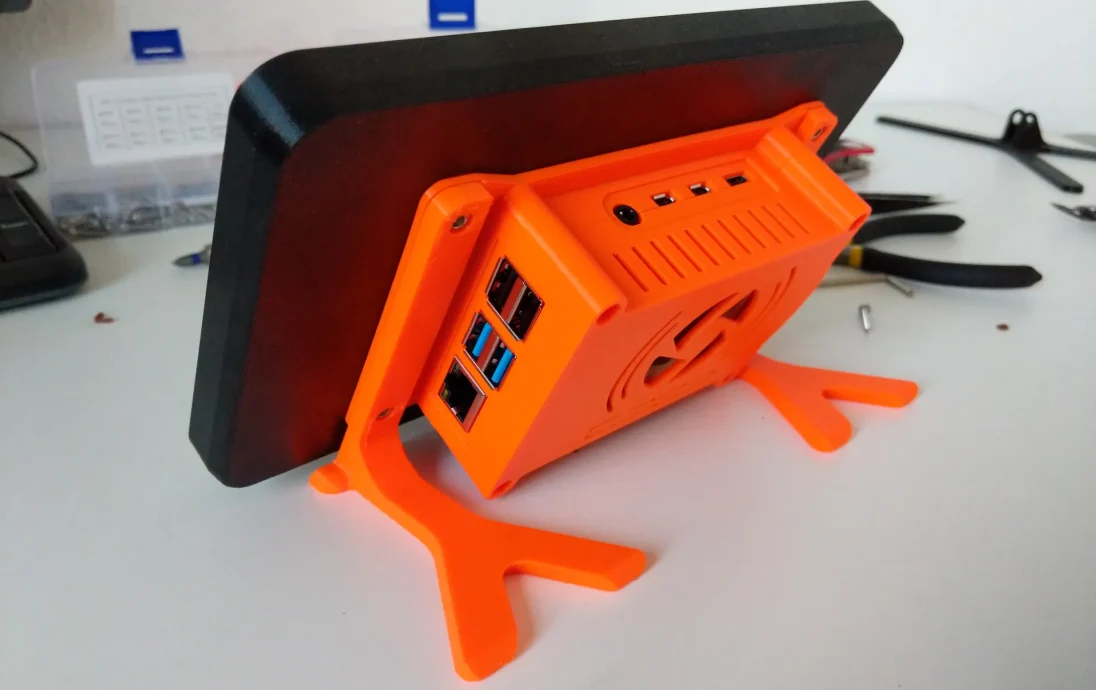

Альтернативные монтажные кронштейны:

Монтажный кронштейн пластины для корпуса с сенсорным экраном 7 дюймов
Монтажный кронштейн V-Slot Profile 2020 для корпуса с сенсорным экраном 7 дюймов
Необходимые детали
Малиновый Пи 4Б
Raspberry Pi 7-дюймовый сенсорный дисплей
Вентилятор 40х40х10, 5В → Noctua NF-A4x10 5В вкл. антивибрационные опоры
4 антивибрационные опоры (см. вентилятор)
2x 1P одиночных разъема Dupont (для вентилятора)

Крепление корпуса Raspberry Pi (верхняя/нижняя части)

4x резьбовые вставки M3 → Ruthex RX-M3x5.7
4 винта с цилиндрической головкой M3 x 12 мм

Крепление корпуса Raspberry Pi (дисплей/подставки/нижняя часть)

4 винта с цилиндрической головкой M3 x 12 мм

Крепление Raspberry Pi/вентилятор

4 винта с цилиндрической головкой M2,5 x 16 мм
Распечатать инструкции

Поддерживает: Нет

Конфигурация образа Pi

В config.txt должна быть повернута ориентация экрана.
lcd_rotate=2

Инструкция по сборке
Установите резьбовые вставки в нижнюю часть корпуса.

Подсоедините кабель передачи данных (ленточный кабель) и кабель питания (красный/черный провода) к плате контроллера сенсорного экрана. См. Raspberry Pi — Документация -> Физическая установка.
Соберите сенсорный экран, корпус дисплея, нижнюю часть корпуса и крепления с помощью винтов M3x12 мм. Внимание, винты пока не затягивайте!
Поместите малину в футляр. Не забудьте SD-карту с изображением!
Подключите Raspberry к сенсорному экрану.

Кабель для передачи данных
Красный провод (+): контакт питания 5 В, например. ГПИО 2
Черный провод (-): контакт заземления, например. ГПИО 9
Установите вентилятор на крепление с 4 антивибрационными опорами.
Установите крепление вентилятора на Raspberry с помощью винтов M2,5 x 16 мм. Затяните винты.

Затяните ослабленные винты M3 x 12 мм. (См. пункт 3)
Подключите вентилятор к Raspberry.

Красный провод (+): скорость вентилятора 100 % -> контакт питания 5 В, например. GPIO 4 или пониженная скорость вращения вентилятора -> контакт питания 3V3, например. ГПИО 17
Черный провод (-): контакт заземления, например. ГПИО 6
Установите верхнюю часть на нижнюю с помощью винтов M3 x 12 мм.
