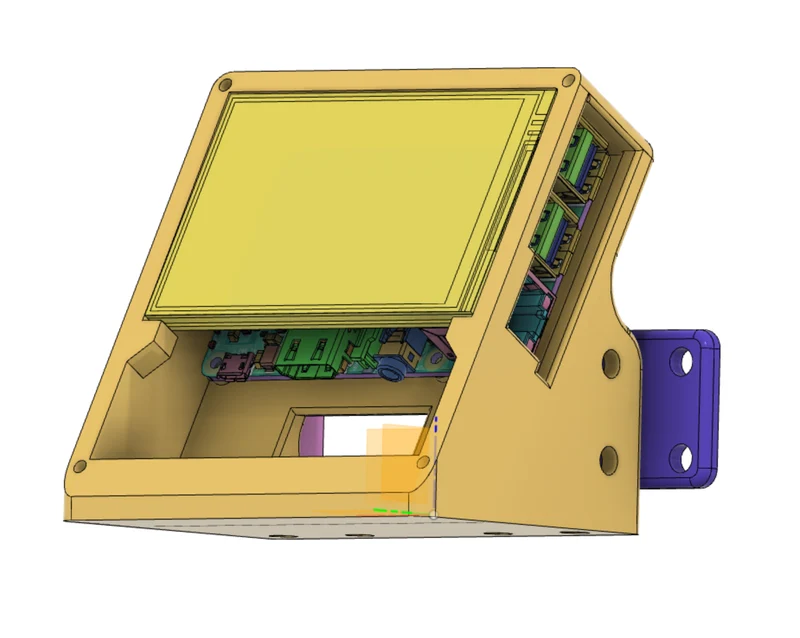

Корпус Raspberry PI 3B с 3,5-дюймовым сенсорным экраном v17
Это корпус Raspberry PI 3B. Эта работа была сделана с нуля с использованием моего кейса PI Zero, но первоначальная идея была основана на этом кейсе:
https://www.thingiverse.com/thing:3952272
Я разработал его со следующими улучшениями по сравнению с дизайном, который я видел на Thingiverse.
Поместите указатель на сенсорный экран, чтобы я его не потерял.
Заднее крепление с отверстиями для установки на любой стороне или сверху профиля. Для крепления используйте короткие винты M2,5. Он не должен быть очень тугим, пока он удерживает PI.
Чем выше корпус, чтобы можно было прокладывать провода даже с разъемом USB, тем длиннее.
Выходное отверстие сзади, чтобы лучше скрыть провода питания.

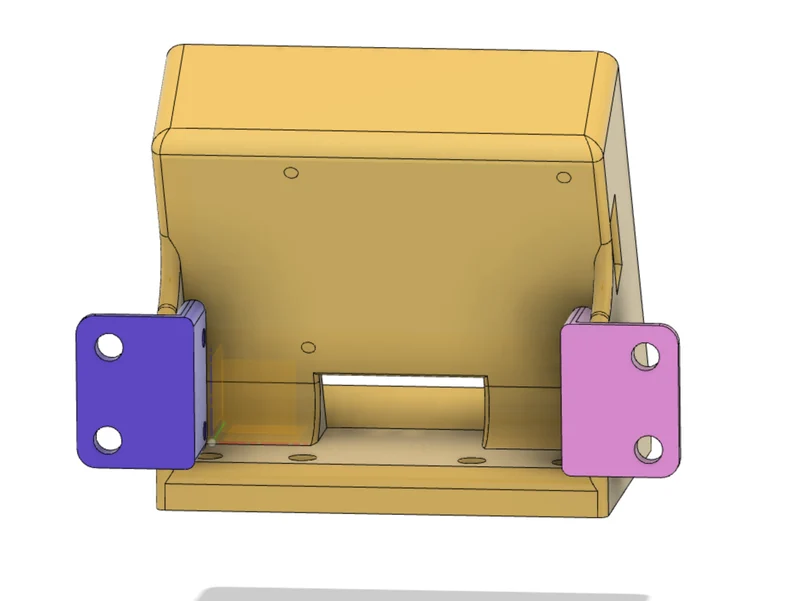

Добавлены кронштейны для крепления корпуса в передней части профиля. Я не распечатывал и не проверял их, но если они не подойдут, я могу легко их отрегулировать.

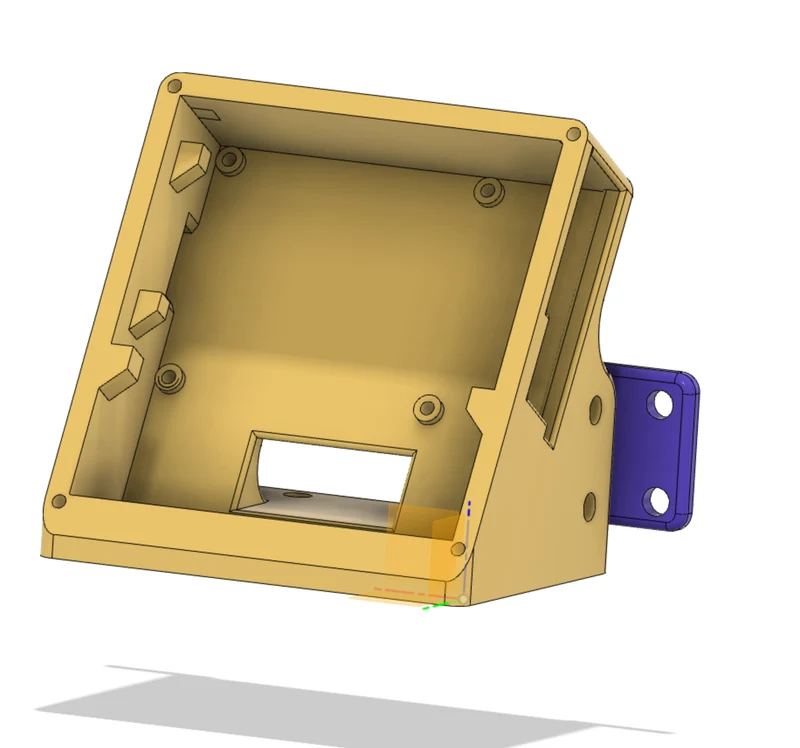

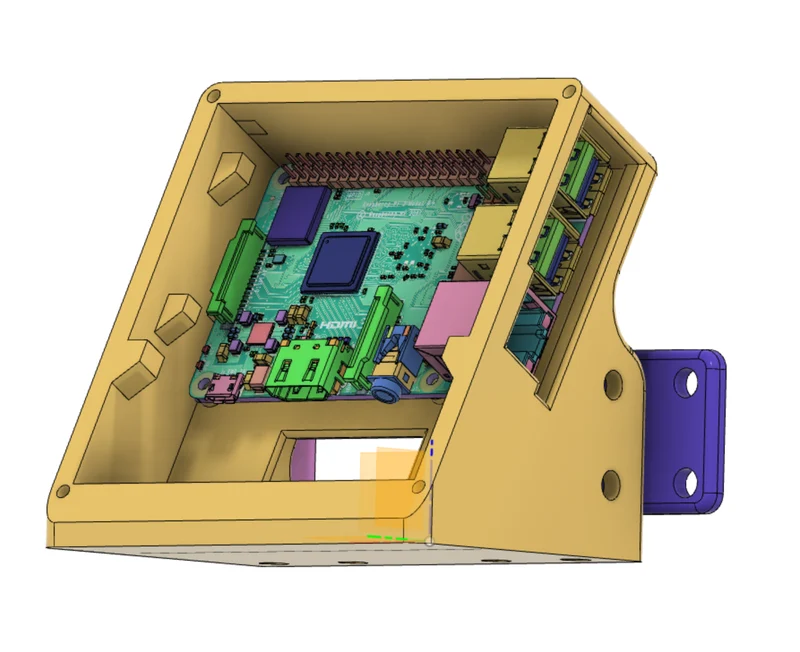

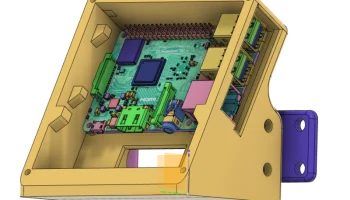

Внутри добавлены точки крепления для совмещения с отверстиями на плате Raspberry PI Zero W.
Добавлены опоры сразу за сенсорным экраном, чтобы надежно удерживать его на месте.

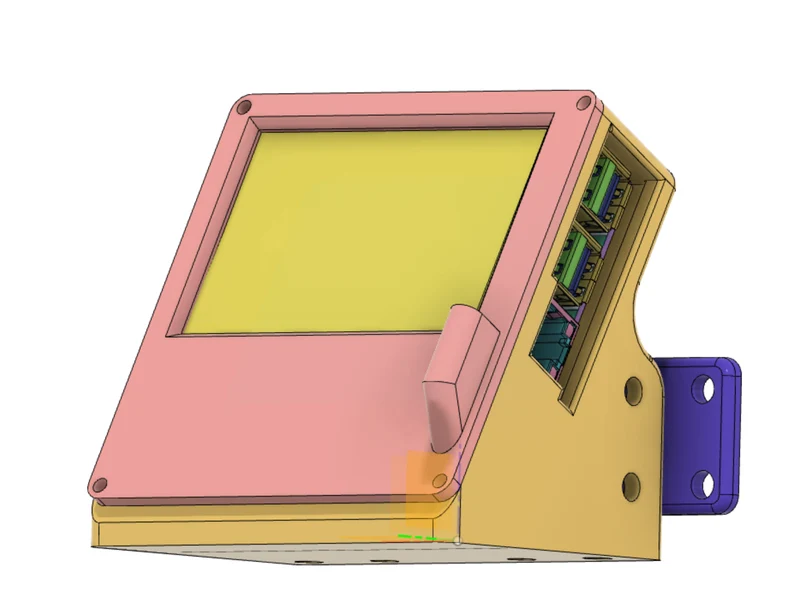

Сделаны отверстия в крышке и корпусе, чтобы их можно было легко закрепить болтами М3.
Сделал все монтажные отверстия сзади для болтов диаметром 5 мм без использования расплавленных вставок.

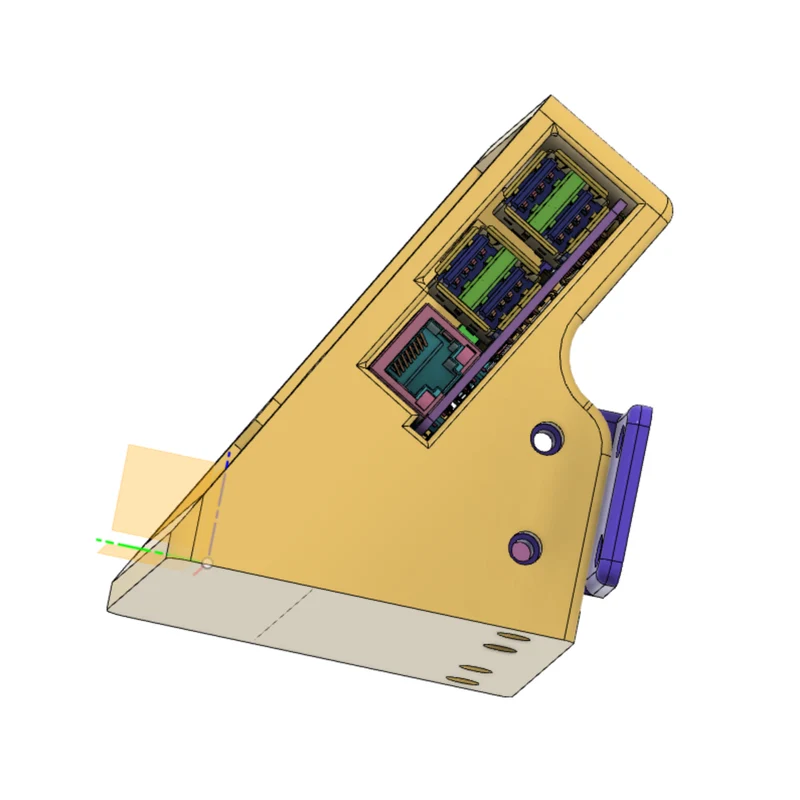

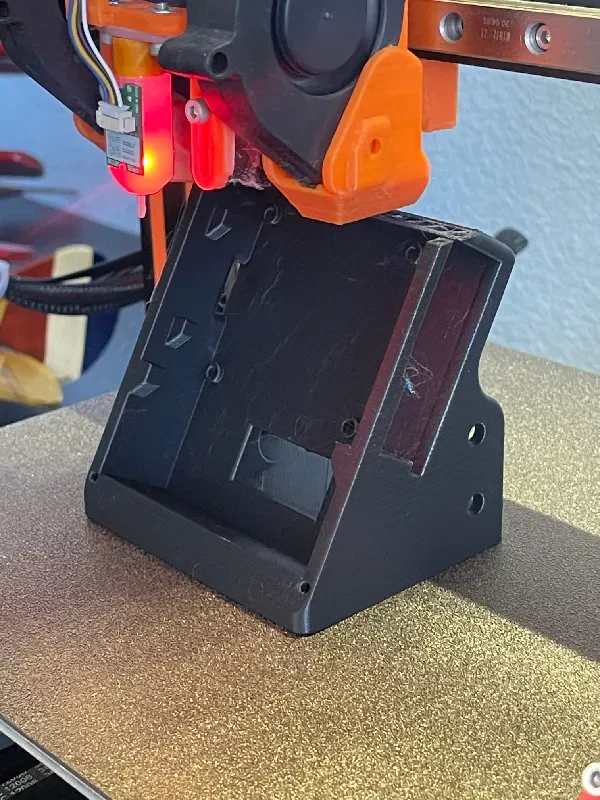

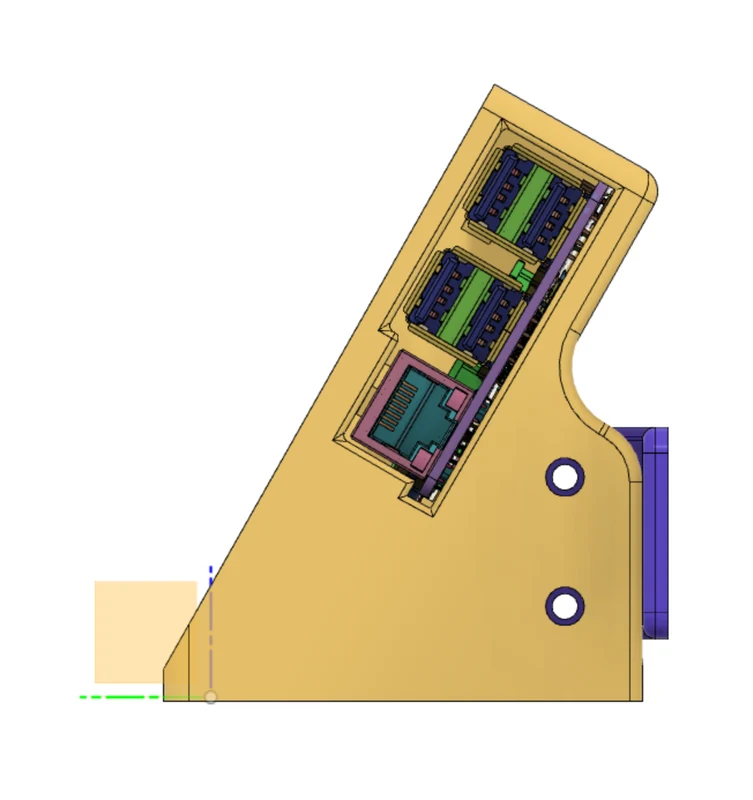

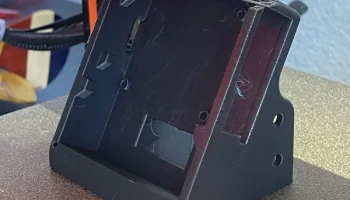

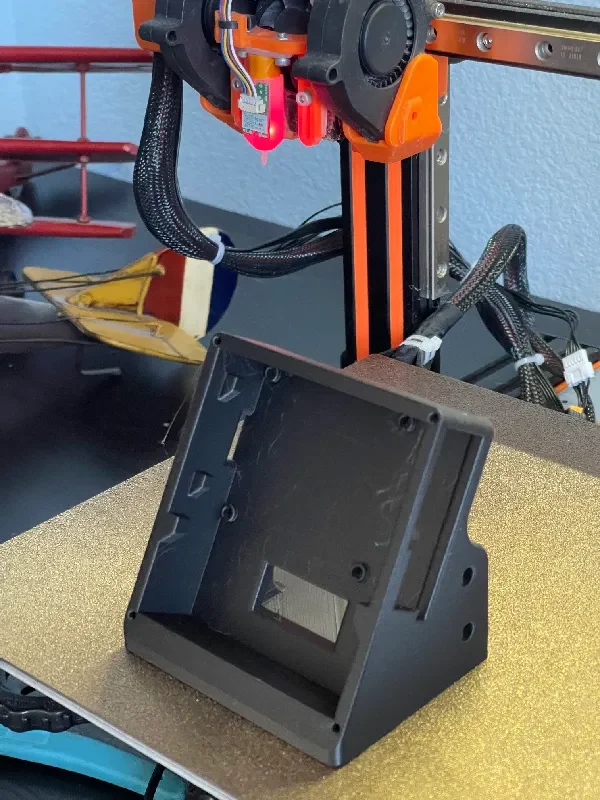

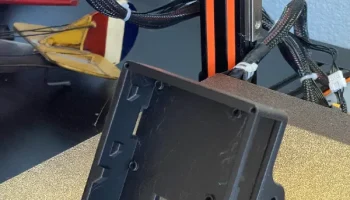

Я разработал все это так, чтобы его можно было печатать стоя, без необходимости использования опор. Просто положите его на дно, и он будет отлично печатать. Сложная часть — это тонкая стойка с одной стороны, где находятся USB-порты PI 3. Мой принтер несколько раз ломал его, пока я не замедлил его до обычной скорости (80 мм/с) и не добавил z-hop 0,4, чтобы избежать столкновений. При необходимости вы можете добавить поддержку в этой области, но остальное не является проблемой.
Должно быть достаточно места для прокладки кабеля питания USB. Прежде чем вставлять PI в угловой боковой порт, подключите питание. Правильно разместите плату и прикрутите ее болтами М2,5. Вставьте экран, стараясь правильно совместить штифты. Добавьте крышку с помощью болтов М3. Установите на предпочитаемый вами профиль с помощью болтов диаметром 5 мм.

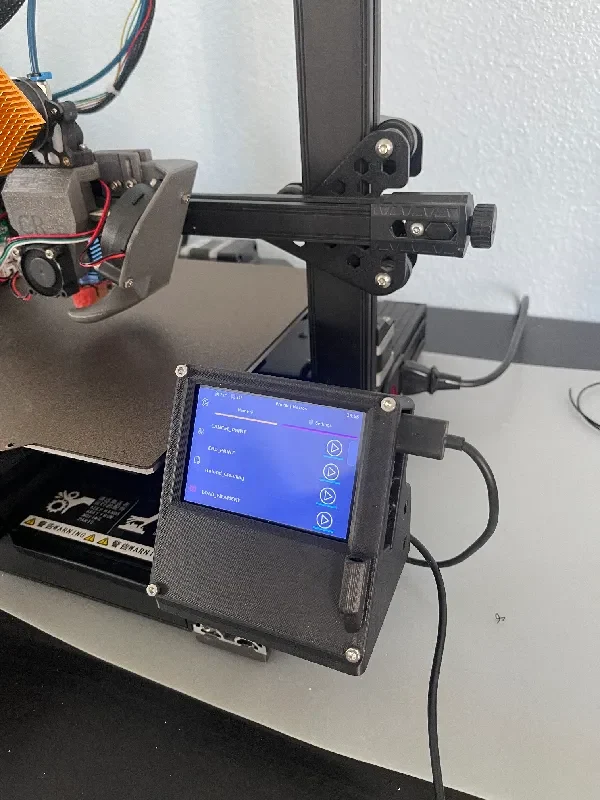

Вот мой сенсорный экран, но у них есть много поставщиков подобного экрана.
https://www.amazon.com/gp/product/B01CNJVG8K/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Хорошая печать!
Обновление от 21 ноября 2021 г.:
Кто-то указывает, что я никогда не загружал последнюю версию корпуса с точками бокового крепления. Я загрузил его и обозначил как PIZero_Case_body_V1.1.stl. Эта версия необходима для использования кронштейнов и бокового крепления. Извините за ошибку.
Это также подходит для Zero 2, который будет поддерживать Octoprint или Klipper с камерой. Я уже обновил свои Zero, установив несколько Zero 2, и производительность отличная.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Ender 3 Pro (конечно, сильно модифицированный)
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
20
Нить: PolyTerra PLA Черный
