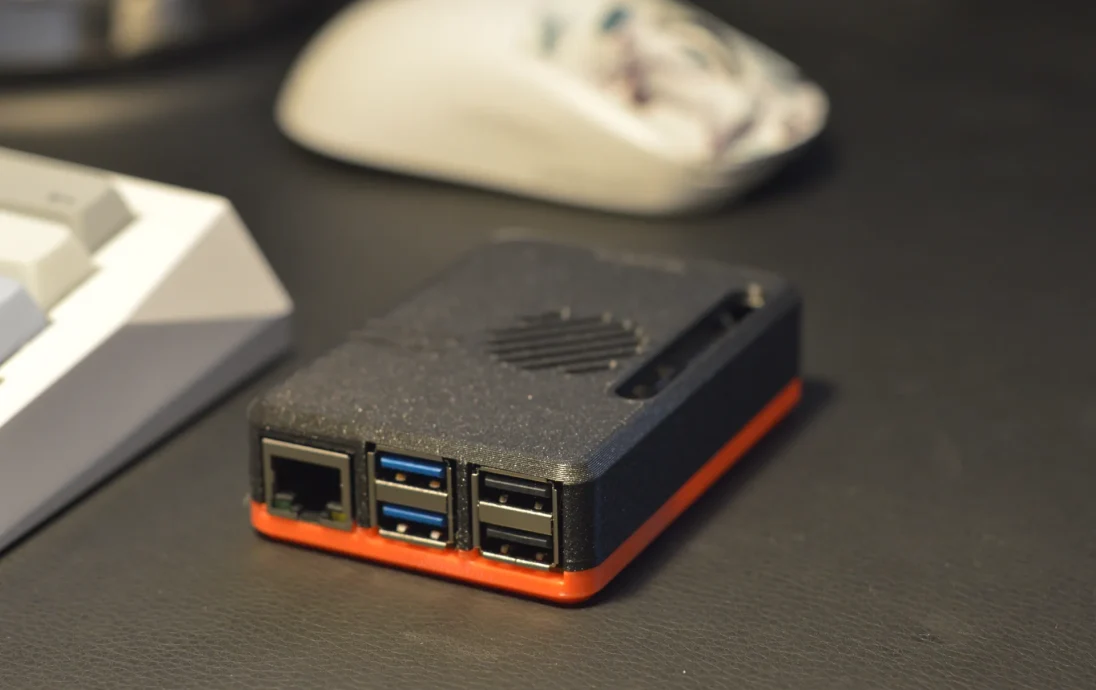

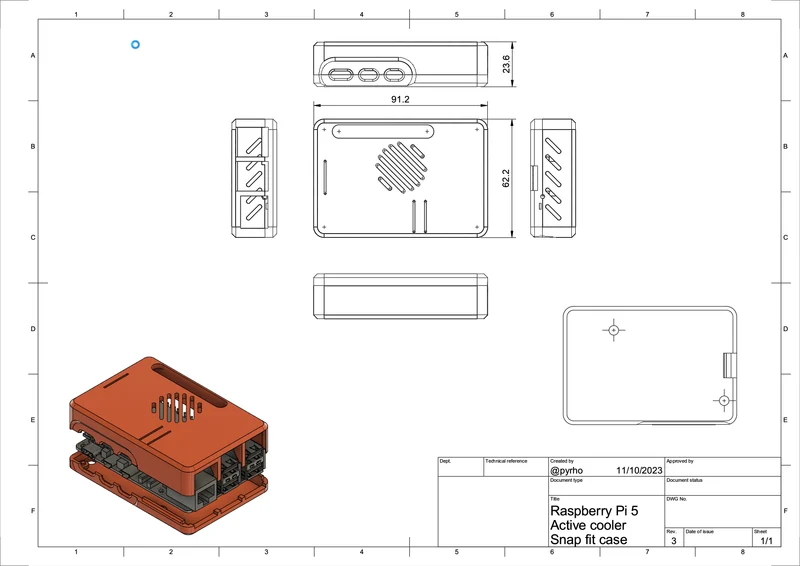

Чехол для Raspberry Pi 5 (защелкивается)

Это довольно плотное прилегание и хорошо фиксируется.

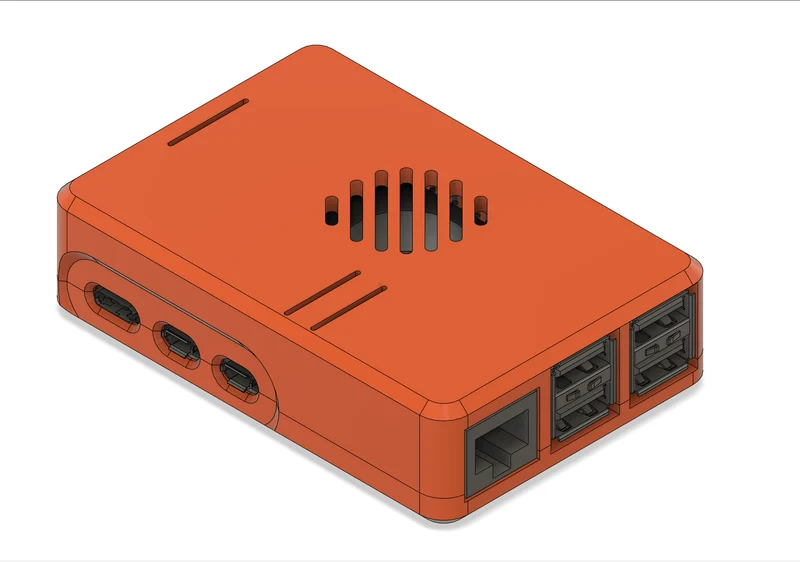

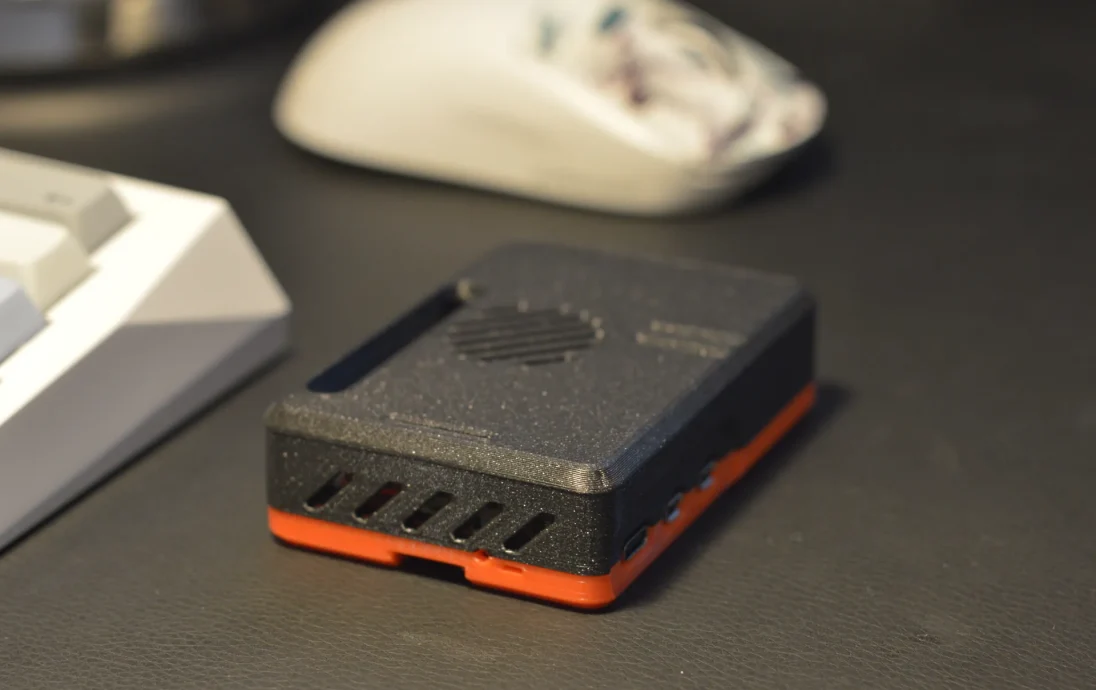

Корпус был разработан с учетом официального активного кулера; есть впускное отверстие для вентилятора, выпускные отверстия сзади и еще несколько вентиляционных отверстий над радиатором, способствующих рассеиванию тепла.

Эталонная модель, предоставленная фондом Raspberry Pi, очень точна; это все, что я использовал для измерений в Fusion 360, и с первой попытки оно идеально подошло к моему Rpi5.

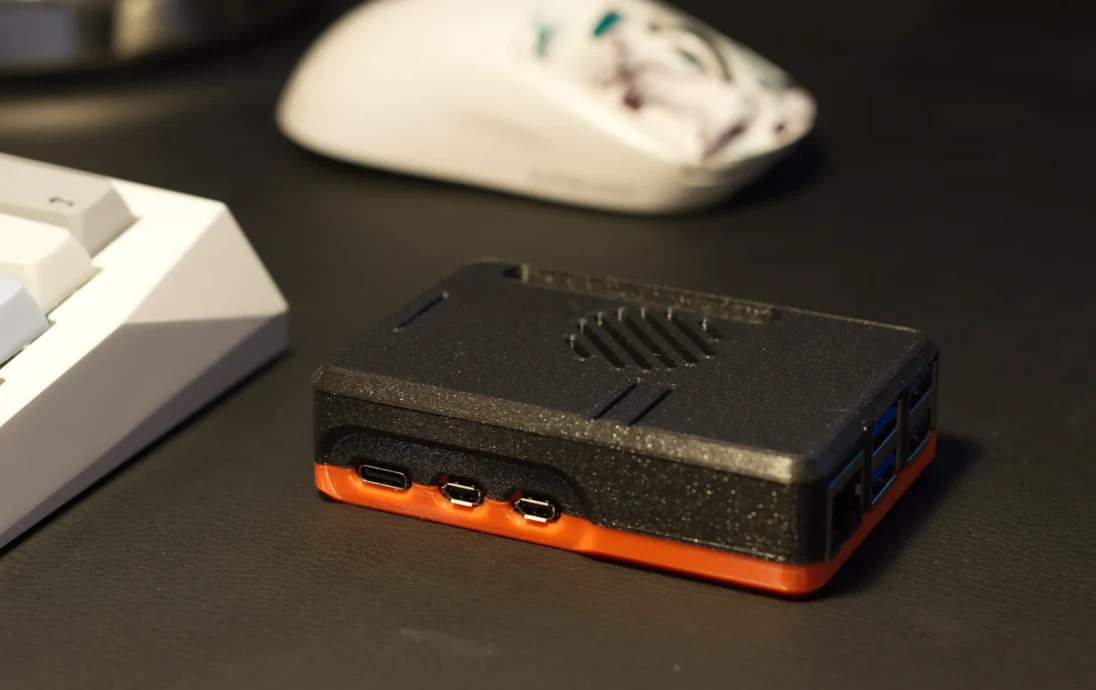

Сзади есть крошечное прямоугольное отверстие, сквозь которое просвечивает светодиодный индикатор состояния, и еще одно круглое отверстие, позволяющее нажимать кнопку питания (чтобы нажать ее, нужно что-то заостренное, оно довольно глубокое, чтобы предотвратить случайное нажатие).

Каждый раз, когда вы загружаете модель и не публикуете свои модели, щенок плачет, т__т
Публикуйте свои достижения! сделай это ради щенков!

Варианты

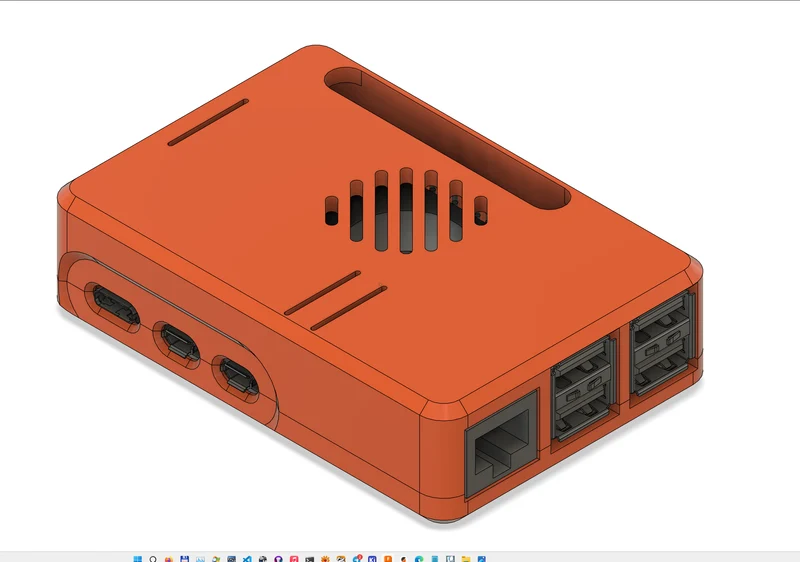

Существует несколько версий верхней части с различными отверстиями в зависимости от вашего варианта использования.

Также есть две версии нижней части: одна с вырезанными вентиляционными отверстиями, другая без них.

Все нижняя и верхняя части соединяются между собой.

Пользователь @vatbrain создал ремикс нижней части, монтируемый по стандарту VESA. Он совместим со всеми топовыми версиями, найти его можно здесь.

Базовый вариант NVMe

Если вы используете базу Pimoroni NVMe для своего Pi, обратите внимание на этот ремикс!

Термики

Большая часть горячего воздуха выбрасывается вентилятором активного кулера в сторону задней части корпуса.

Фотография выше была сделана во время стресс-теста Pi, в ходе которого все ядра были максимально загружены в течение > 10 минут.

vcgencmd Measure_temp сообщил о температуре 61,5°C.

Задняя часть базы нагревается до 40°C при нагрузке более 10 минут.

Сборка
Извлеките SD-карту из Pi (если есть)

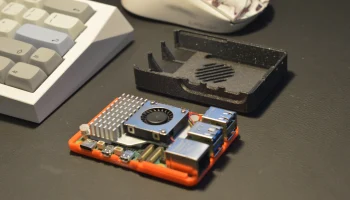

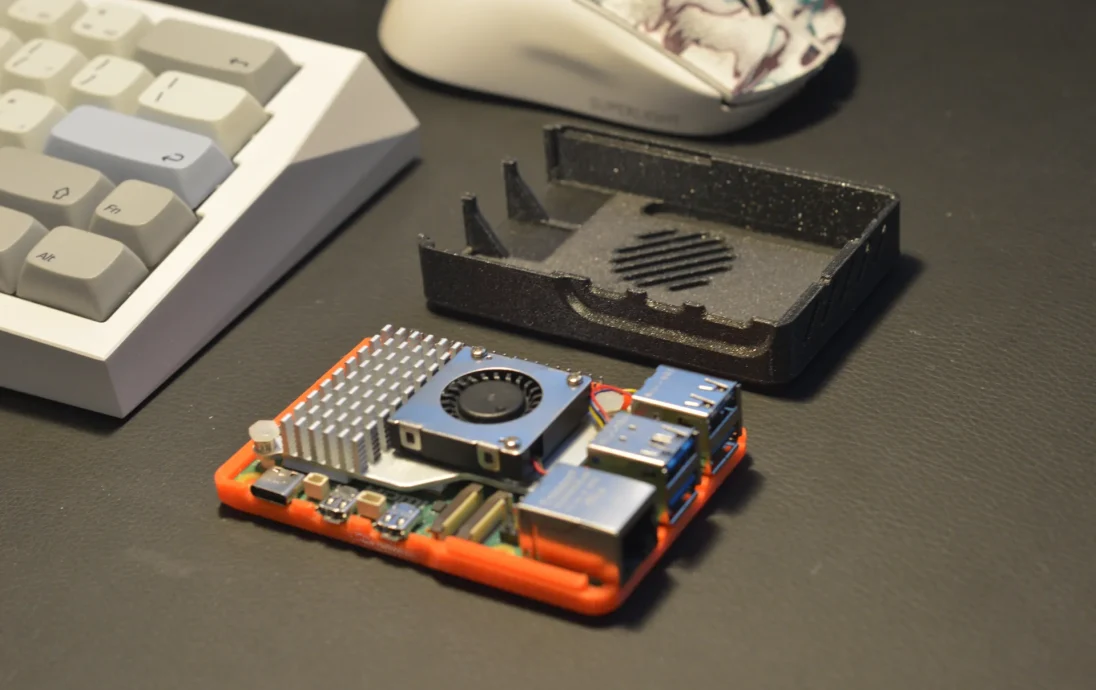

Вставьте Pi в нижнюю часть корпуса
Четыре установочных штифта должны находиться на одном уровне с платой.
Надавите так, чтобы доска плотно присела
Защелкните обе части

Распечатать инструкции

Я напечатал обе детали в Prusament PLA, используя сопло 0,4 мм и высоту слоя 0,2.

Печатайте плоской частью, обращенной к рабочей пластине.

Ссылки
Эталонная модель Raspberry Pi 5
Вдохновлен легендарным корпусом Pi 4 Малоло.

Журнал изменений

2023-12-02 — v3.1.1
Стенки вокруг защелкивающихся зажимов стали толще, некоторые люди сообщали, что они слишком легко отрываются.
Также была добавлена небольшая фаска, чтобы сделать соединение деталей более плавным.
2023-12-02 — v3.1.0
Добавлен вариант Bottom_vents.stl, который добавляет слоты в нижней части. Не думаю, что это поможет с потоком воздуха (если только вы не приклеите резиновые прокладки на нижнюю часть корпуса, чтобы немного приподнять его), но выглядит круто :P
27.11.2023 — v3.0.0
Скруглите углы для лучшего прилегания кровати (квадратные углы вызывали коробление). Никакие поля больше не нужны.
Убраны вентиляционные отверстия над радиатором: при работающем кулере весь воздух выходит сзади, значительно преодолевая силу пассивного поднимающегося горячего воздуха.
Я думаю, что это также улучшит воздушный поток, поскольку весь горячий воздух будет проходить через спину (я не эксперт по термодинамике, это всего лишь предположение, так что ммм).
25.11.2023 — v2.0.0
Боковые отверстия ввода-вывода изменены для лучшего размещения больших разъемов Micro HDMI.
Новые топовые варианты
20.11.2023 — v1.1.0
Добавлен верх без GPIO и вырезов для шлейфа.
10.11.2023 — v1.0.0
Первоначальная загрузка
