Модульная скрипка, 4-струнная скрипка V4

Модульная скрипка — это платформа для инструментов семейства скрипок.

Я делаю электрические скрипки профессионального качества, используя платформу Modular Fiddle. Перечисленные здесь файлы представляют собой новейшую и лучшую 4-струнную акустическую модульную скрипку.

V4 — самая простая в изготовлении версия модульной скрипки. Я избавился от всех соединений типа «ласточкин хвост», поэтому больше не нужно опиливать и шлифовать детали для подгонки деталей или ломать детали из-за напряжения в соединениях. Все соединяется на анкерных стержнях и болтах с крепежом М3 и вставками термопресса. В результате получилась удивительно простая сборка, которая дает вам прочную, напечатанную на 3D-принтере скрипку с удивительно хорошим звучанием.

Это 4-струнная акустическая версия. У меня также есть акустико-электрические, цельнокорпусные электрические, пятиструнные, ��адовые, хардангерские скрипки и многие другие! Вы можете получить полный доступ ко всем файлам для печати во всех вариантах, став покровителем Patreon.

Перечисленные здесь файлы представляют собой все последние файлы 4-струнной модульной скрипки V4, включая файл STEP со всем. Вам нужно будет разобраться и принять некоторые решения относительно того, что вы хотите напечатать. Или распечатайте все и потом принимайте решение. :-)

Посмотрите, как Кайл @JazzyJellyfish делает свою старую модульную скрипку V2. Он может играть намного лучше, чем я!

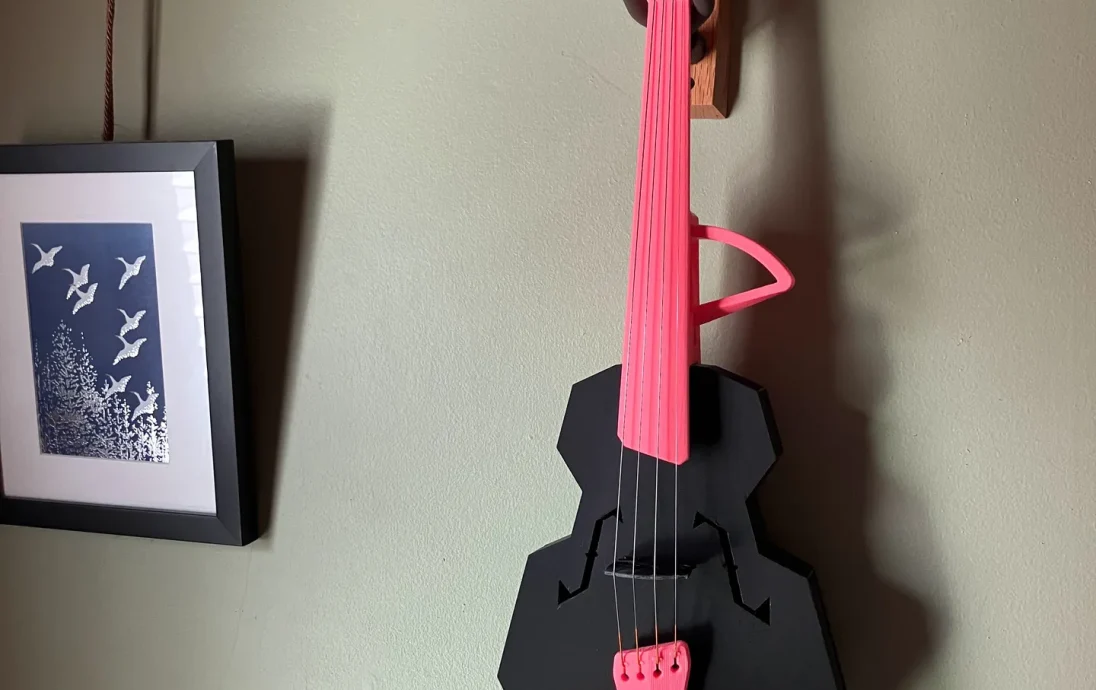

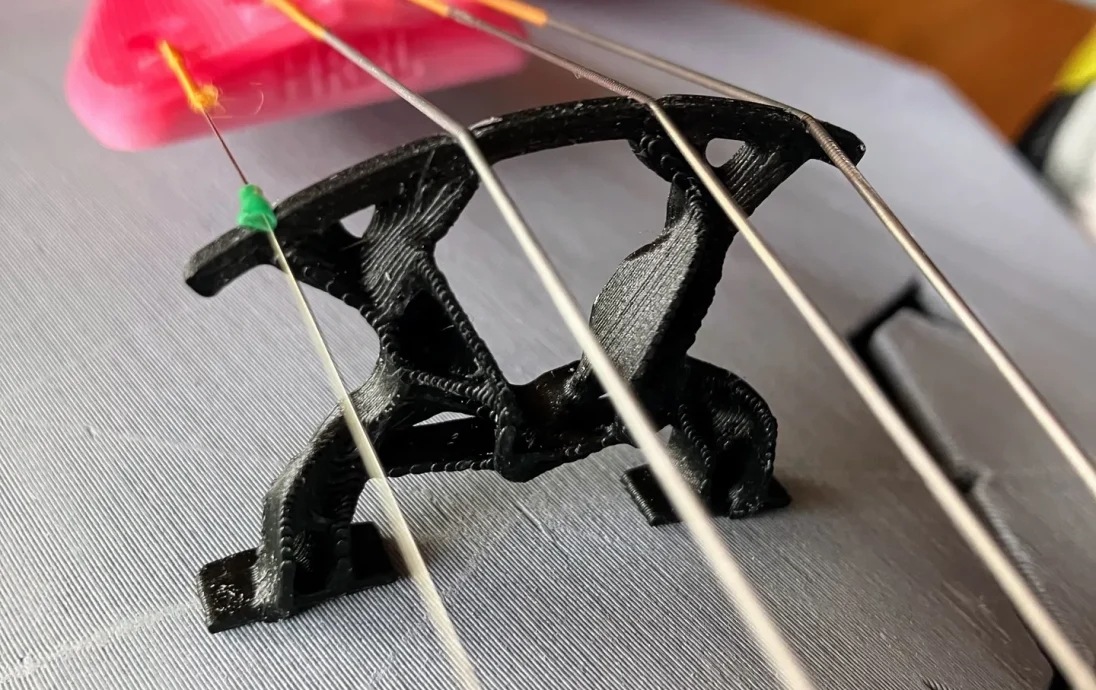

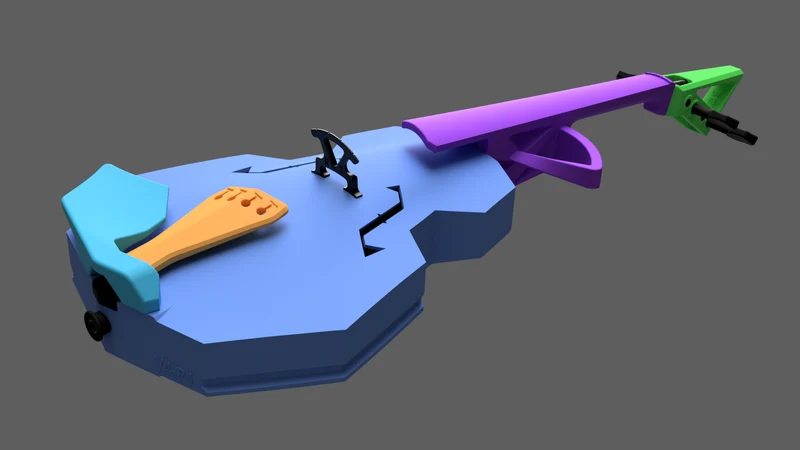

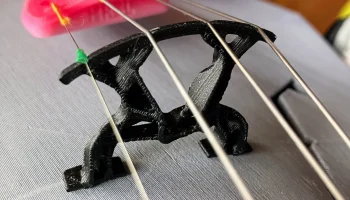

Также сюда включены новейшие мосты!

Дон Корсон (его веб-сайт) поделился со мной своим последним дизайном бриджа, и я был поражен улучшением тона. Я обновил его дизайн, чтобы он соответствовал Modular Fiddle, а затем ��спользовал его в качестве шаблона для генеративного дизайна в Fusion 360. В результате получились новые, сверхлегкие и очень превосходно звучащие мосты. Проверьте их, они действительно потрясающие.

Сообщество

Большая активность на сервере Discord. Заходите!

Купленные детали

Вам понадобятся следующие приобретенные детали (наборы витаминов доступны здесь, они стоят в 2 раза дороже плюс небольшая дополнительная плата для поддержки моих текущих усилий по проектированию):

6 вставок для термопресса M3
4 винта M3x10 с головкой под торцевой ключ

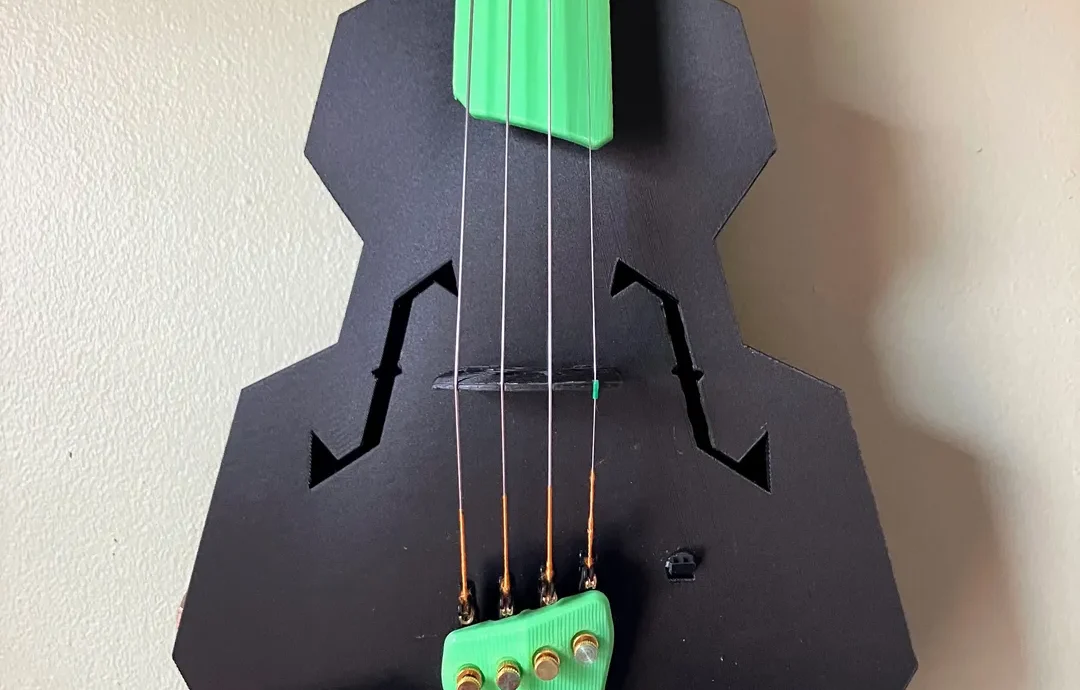

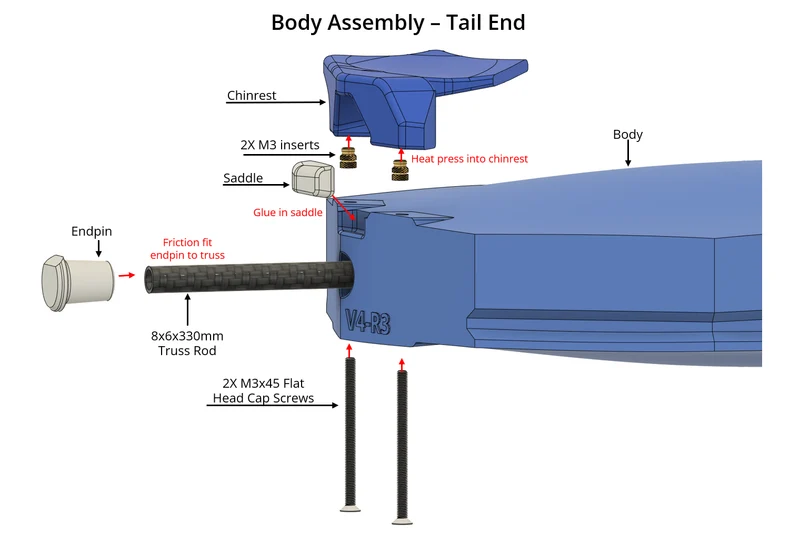

2 винта M3x45 с плоской головкой (для печатной опоры для подбородка при желании можно использовать готовую опору для подбородка Guarneri)
Один набор струн размером 4/4 (в своих наборах я использую струны D'addario Ascente)

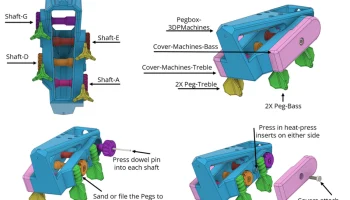

Аппаратное обеспечение Pegbox
4 установочных штифта диаметром 1/16 дюйма и длиной 1,25 дюйма.
2 вставки для термопресса M3
2 винта с головкой под торцевой ключ M3x10
ИЛИ один комплект тюнеров Grover Uke.
ИЛИ фрикционные колышки (удачи), колышки с зубчатой передачей Wittner или колышки с зубчатой передачей Perfection.
Одна трубка из углеродного волокна размером 8x6x330 мм (выберите правильный размер для этого индивидуального продукта Arris или найдите их в другом месте)
Одна трубка из углеродного волокна 8x6x320 (для колкового ящика) или 8x6x280 (для колкового ящика в стиле гитары), или просто купите две 8x6x330 и оставьте их торчащими или обрежьте до нужного размера.
Хвостовая кишка скрипки 4/4 (обычно нейлон)
Рекомендуемые печатные детали сборки

�� рекомендую полностью напечатанные тюнеры. Они легкие, хорошо работают и напечатаны на 3D-принтере!

Вот распечатанные детали, которые вам понадобятся для моей «рекомендуемой» сборки. Напечатайте корпус и мост из PLA из углеродного волокна, концевой штифт из чего-то жесткого (я пробую ТПУ с высокой твердостью), валы тюнера из PETG или ПК, а остальные детали из стандартного PLA (PLA из углеродного волокна тоже подойдет).

Корпус-CFPLA (напечатан PLA из углеродного волокна по вашему выбору)
Распечатайте все три концевых штифта, чтобы увидеть, какой из них подходит лучше всего.
Распечатайте седло толщиной 2,5 мм (единственное, загруженное сюда)
Шея-4S-V4-R8 («бой» является ориентиром для опытных игроков и является хорошим подспорьем для остальных из нас)
Гриф R8 обновлен и теперь НЕ имеет «ковша», смоделированного на накладке грифа. Для большинства отпечатков из стандартного PLA горлышко изгибается настолько, чтобы обеспечить необходимый размер ложки. Лучше иметь меньше, чем больше, так как слишком большой объем затруднит игру на вашем инструменте.
Хвостовик-4String-HR3S

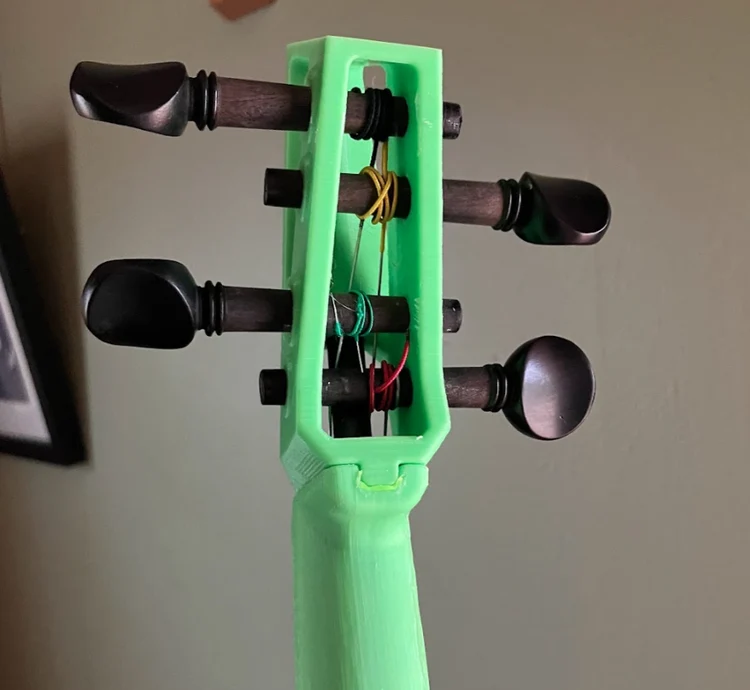

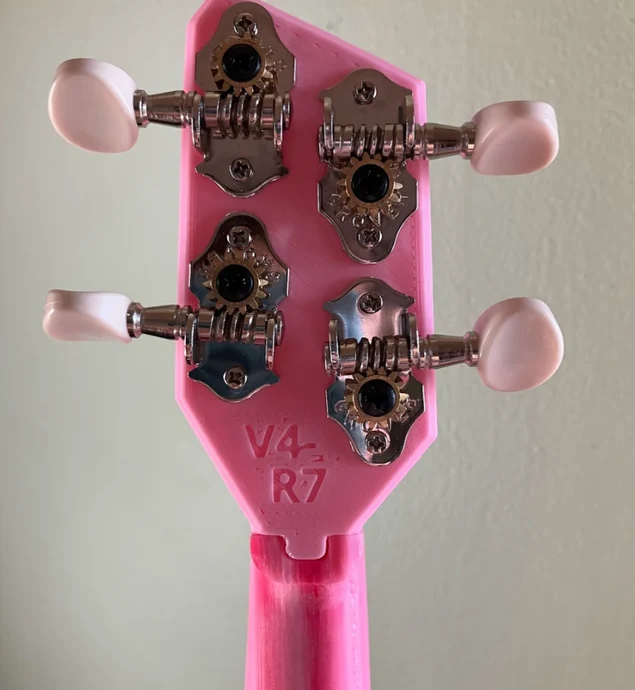

Pegbox-GuitarStyle-V4-R7
Подбородник-R4
Мост — распечатайте их все (из углеродного PLA) и попробуйте новые!
Рекомендуемые материалы

PLA — это естественная жесткая смола, которая прекрасно работает и служит долго, если инструмент хранится в прохладном месте. Если прибор нагреется выше 100F, он быстро выйдет из строя. При температуре 130F отказ происходит в течение нескольких секунд. Посмотрите, как это происходит, на YouTube v.
