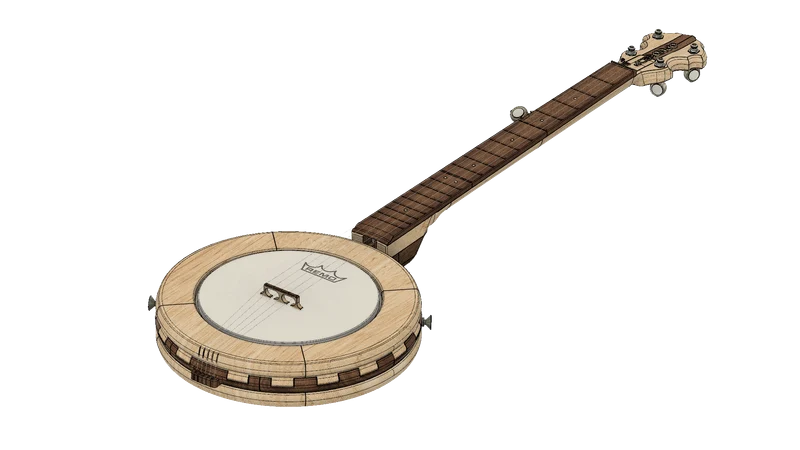

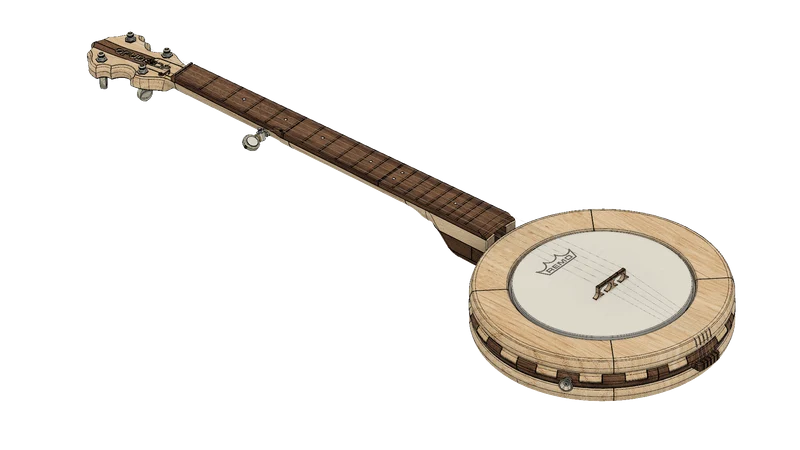

3DP BANJO: 5-струнное горное банджо, распечатанное на 3D-при

Версия 2.2 уже доступна

Исправлены мелкие ошибки (см. примечания к выпуску версии ниже).

Руководство по сборке закончено!

Руководство по сборке уже завершено и содержит 38 страниц с более чем 60 диаграммами, которые помогут создать банджо от начала до конца.

Добавлены макеты печати

Теперь доступны отдельные файлы .3mf с макетами, спланированными по цветам и соответствующим размерам рабочей пластины.

Также загружены файлы G-кода.

Оповещение для новичков

Прежде чем начать, позвольте мне сказать, что до мая этого года (2023 г.) у меня не было опыта проектирования 3D-моделей, использования САПР (в моем случае Fusion 360), печати чего-либо на 3D-принтере или каких-либо знаний о том, что можно сделать, или проектирования и изготовления музыкальных инструментов.

(Я тоже пока н�� умею играть на банджо — но у меня не хватило времени на это ;P ).

Мое вдохновение

Этот конкурс состоялся для меня как раз в подходящее время — и вдохновил меня на изучение новых вещей с целью в конце!

Это банджо — не готовая дешевка… оно создано на основе купленного проекта MusicMakers и набора инструкций. Мне действительно казалось, что я следую шагам в области обработки дерева, но вместо этого занимаюсь 3D-дизайном! (Намного быстрее разделить или объединить тело, чем склеивать и зажимать или даже ленточной пилой/рубанком/шлифовать!)

Огромное спасибо MusicMakers за потрясающий набор инструкций!!! А также за их видео (в реальности, а не напечатанное в 3D) горном банджо, которое вдохновило меня на этом пути...

https://www.harpkit.com/banjo-plans.html

https://youtu.be/2yqYszgqVtE

Дополнительные детали и оборудование

Моей целью было создать инструмент, который (надеюсь?!) звучал бы максимально похоже на настоящий. Поэтому я спроектировал как можно больше для печати, но по-прежнему использую настоящее оборудование и детали, где необходима прочность или тон.

Хотя я смоделировал большинство дополнительных элементов в программном обеспечении САПР, я использую следующие «реальные» детали (более подробную информацию и инстр��кции можно будет найти через несколько недель):

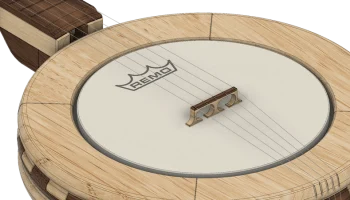

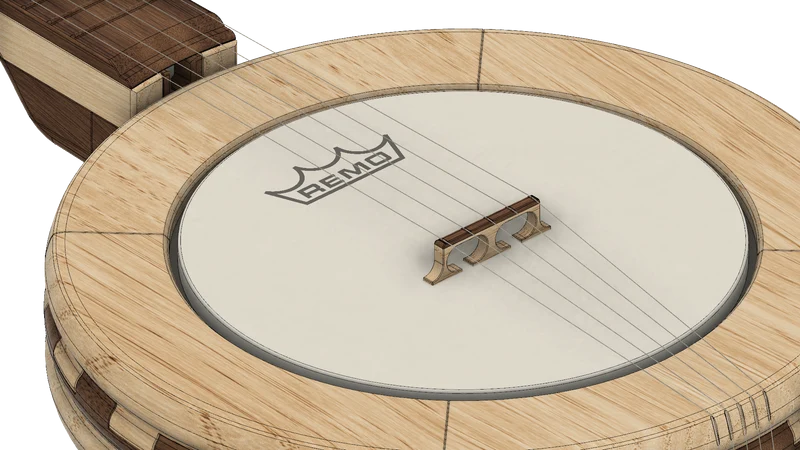

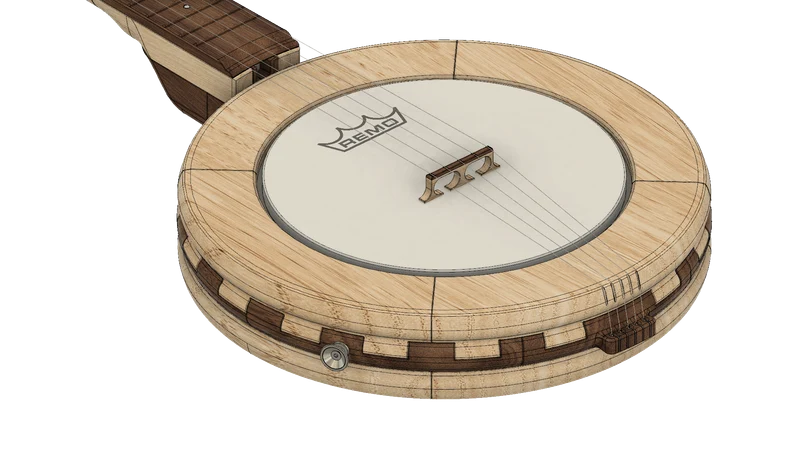

настоящая (маленькая) голова банджо
тональное кольцо
мост
струны
колышки и тюнеры, а также
анкерный стержень (двойного действия)

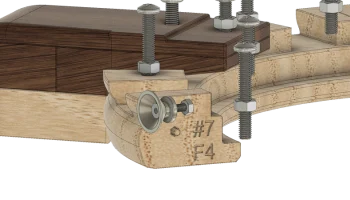

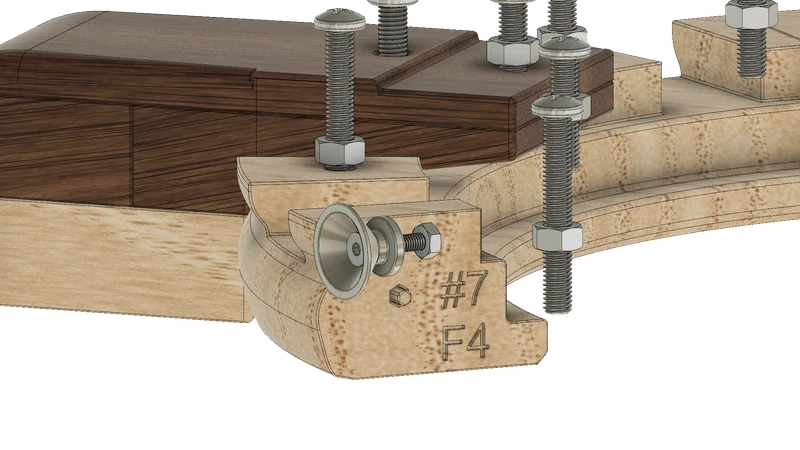

В конструкцию было встроено небольшое количество винтов, болтов и гаек — для обеспечения прочности там, где это необходимо, и простоты снятия задней панели инструмента для ремонта или замены головки.
Маркировочные точки для грифа можно приобрести или распечатать в зависимости от предпочтений.

Подробную информацию см. в прилагаемом перечне материалов.

Еще предстоит сделать...

У меня НЕТ 3D-принтера, и я просто время от времени имею доступ к тому, который я одолжил в доме моего сына. Таким образом, я не смог его распечатать (за исключением нескольких тестовых частей, которые я использовал для проверки работоспособности и допуска), поэтому, к сожалению, фотографий готового продукта нет.

По этой причине я также не смог провести звуковой тест :( ...
… однако я загрузил звуковой файл, воспроизводящий мои крики и плач от разочарования — для вашего удовольствия?!; П

Примечания к выпуску версии

Примечания к выпуску версии 2.2

Исправлены небольшие ошибки (6 23 июля):

Изменена длина болта, необходимая для винта с угловой шейкой (отражено в спецификации).
В спецификацию добавлены новые фотографии деталей.
Исправлено отсутствие соединительного выступа в нижней части гайки (влияет на файлы .3mf и .gcode).
Исправлены текстурные карты на некоторых компонентах грифа.
Загружено готовое руководство по сборке.
Примечания к выпуску версии 2.1

В это незначительное обновление (конец 23 июня) были внесены небольшие изменения для устранения проблем и ошибок печати:

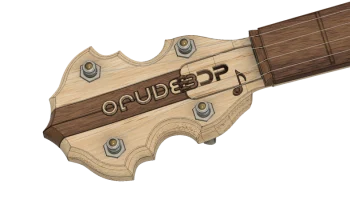

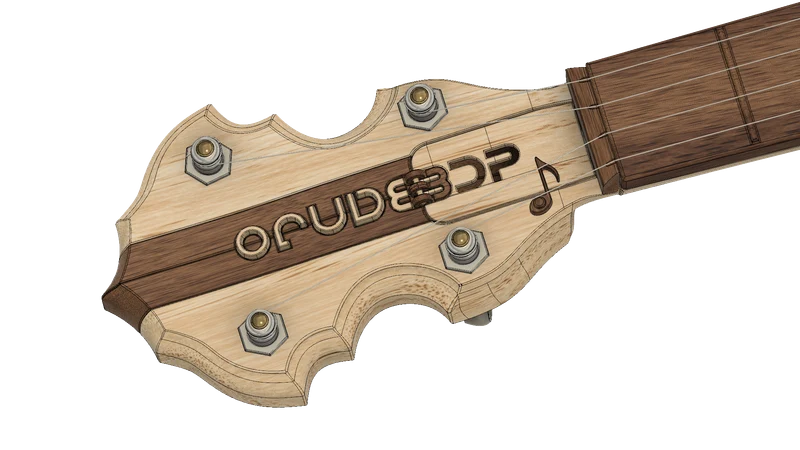

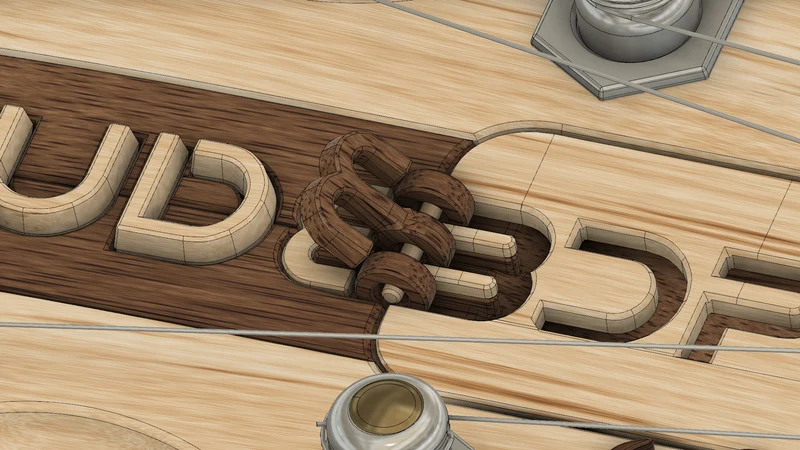

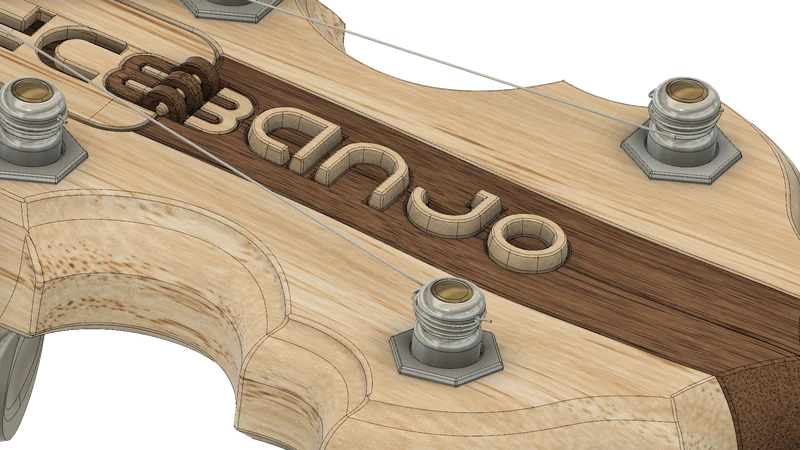

Разделите откидную крышку на головке колышка так, чтобы буква «B» и петля были отдельными и, следовательно, пригодными для печати.

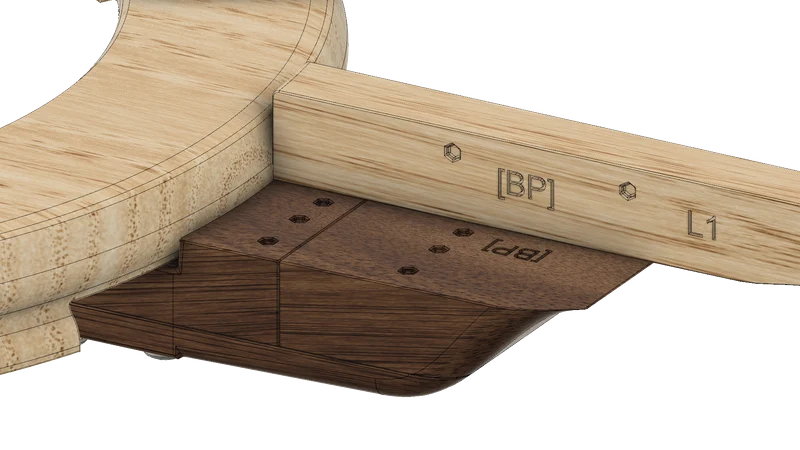

Исправлены соединительные шестиугольные выступы между частями грифа и связанные с ними исправления крепления грифа к грифу.
Срезал часть крышки анкерного стержня, чтобы нижняя часть была плоской и пригодной для печати.
Исправлены некоторые незакрепленные грани/края, из-за которых несколько моделей не были водонепроницаемыми.
Созданы макеты печати (.3mf), позволяющие печатать по цветам и соответствующие рабочей пластине.
Загруженные файлы gcode.
Загружено частично завершенное руководство по сборке.
Примечания к выпуску версии 2

Начиная с версии 1 (загруженной 31-23 мая) до настоящего времени (конец июня 2023 г.) было внесено множество существенных обновлений и изменений.

Краткое описание изменений следующее (нет
