Линейка для поиска центра

ОБНОВЛЕНИЕ 19 мая 2025 г.: Я добавил версии моделей со стенками толщиной 3 мм высотой 50 мм. Это позволяет использовать инструмент на объектах с уникальными или неплоскими торцевыми поверхностями.

ОБНОВЛЕНИЕ: Я обновил эту конструкцию, включив в нее 6 прорезей различной ширины для стенок разной толщины, всего получилось двенадцать моделей. Как упоминалось ниже, первоначальная конструкция предусматривала наконечник/наконечник диаметром 0,09 мм; ширина прорези 1 мм. Я добавил модели с шириной прорезей 0,6 мм, 1,5 мм, 2 мм, 2,5 мм и 3 мм для установки более тонких и широких маркировочных инструментов. Чтобы обеспечить прорези большей ширины, я уменьшил диаметр двух передних кругов, хотя это минимально повлияло на функциональность (просто к сведению).

-----

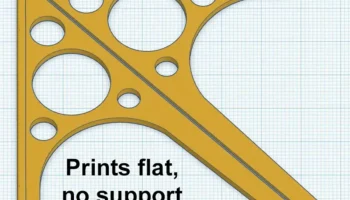

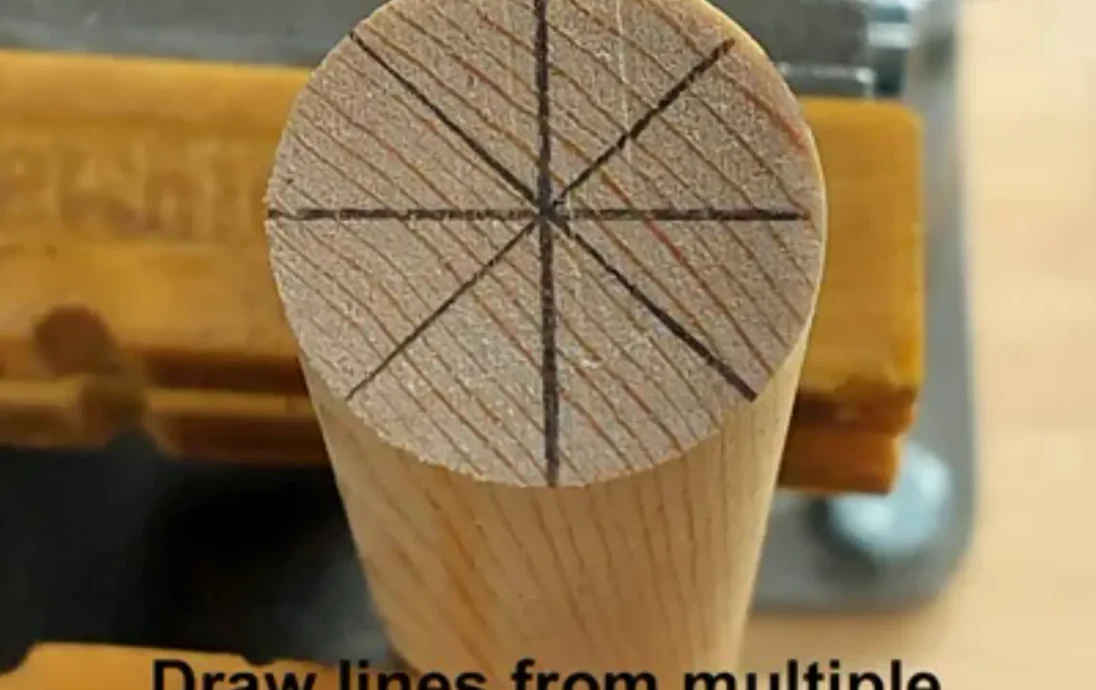

Это инструмент для поиска/маркировки центра концевых заготовок (дюбелей, досок, труб и т. д.); с дополнительными функциями в виде квадрата на 90 градусов и простого транспортира на 45 градусов. Существует две версии: стенки и лицевая сторона толщиной 2 мм (легкий вес) или 3 мм (более жесткая). Боковые стенки версии толщиной 3 мм на 2 мм выше для большей жесткости и контакта с материалом заготовки. Они предназначены для использования с механическим карандашом (грифель =/< 0,09 мм) или маркером с тонким наконечником (Sharpie).

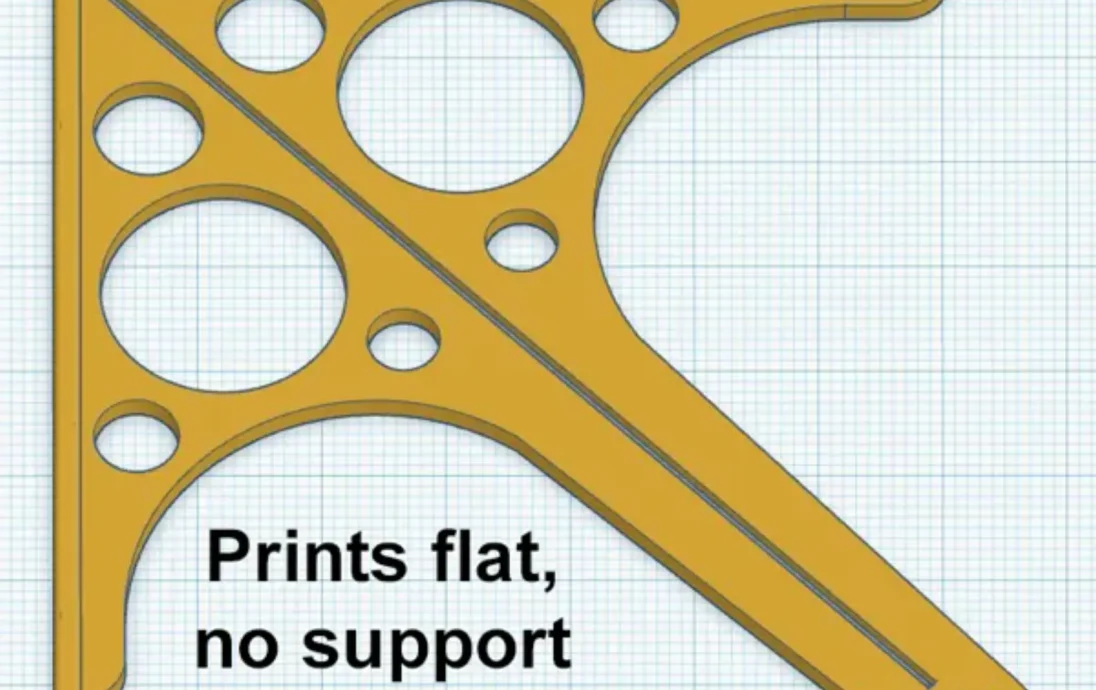

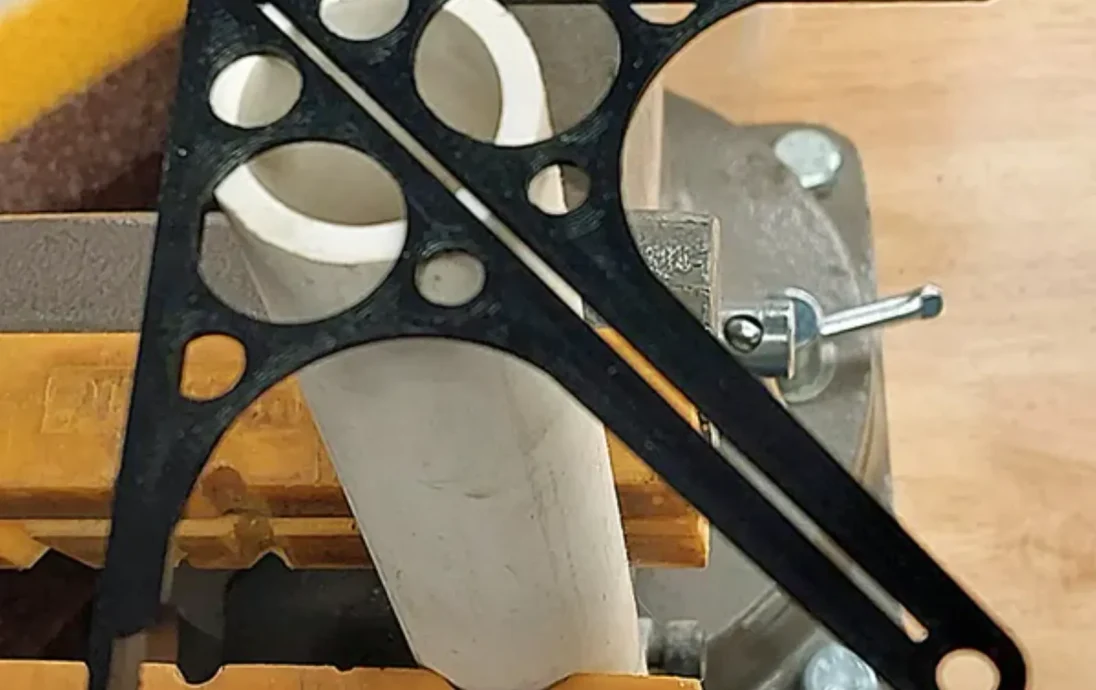

Обе версии имеют одинаковую мощность; При использовании круглой и квадратной заготовки метки центра можно наносить на объекты с максимальным диаметром до ~150 мм (~6 дюймов). Линии под углом 45 градусов можно рисовать на объектах шириной ~70 мм (~2,75 дюйма).

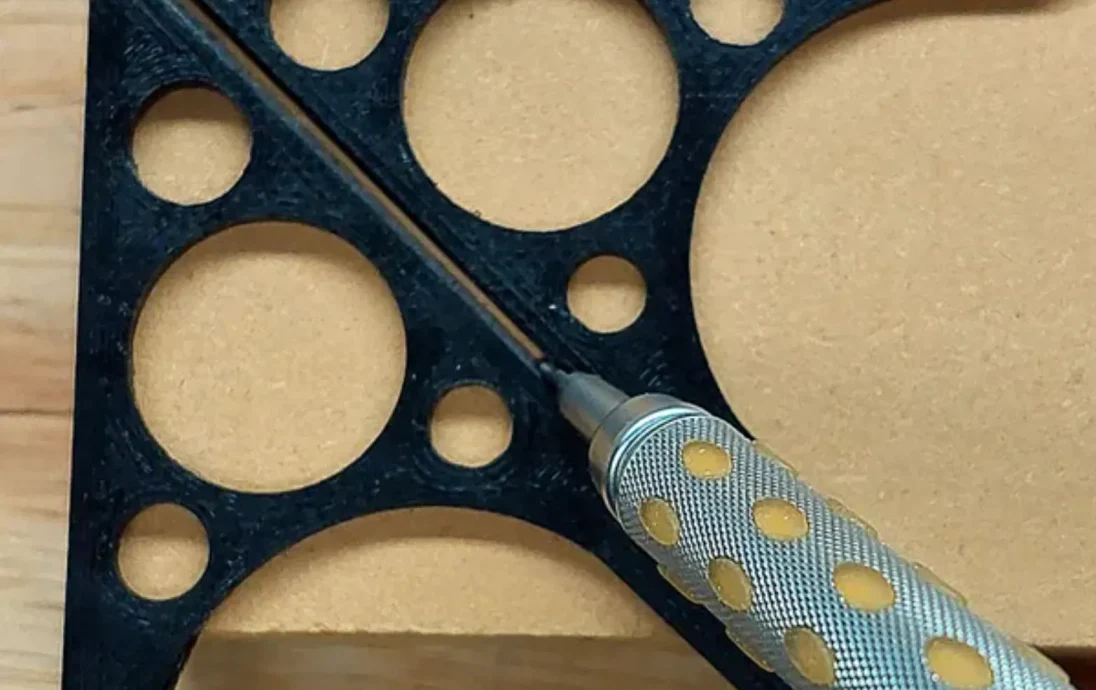

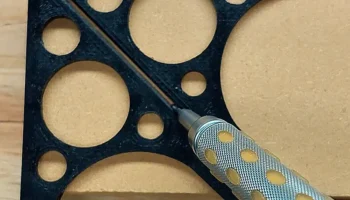

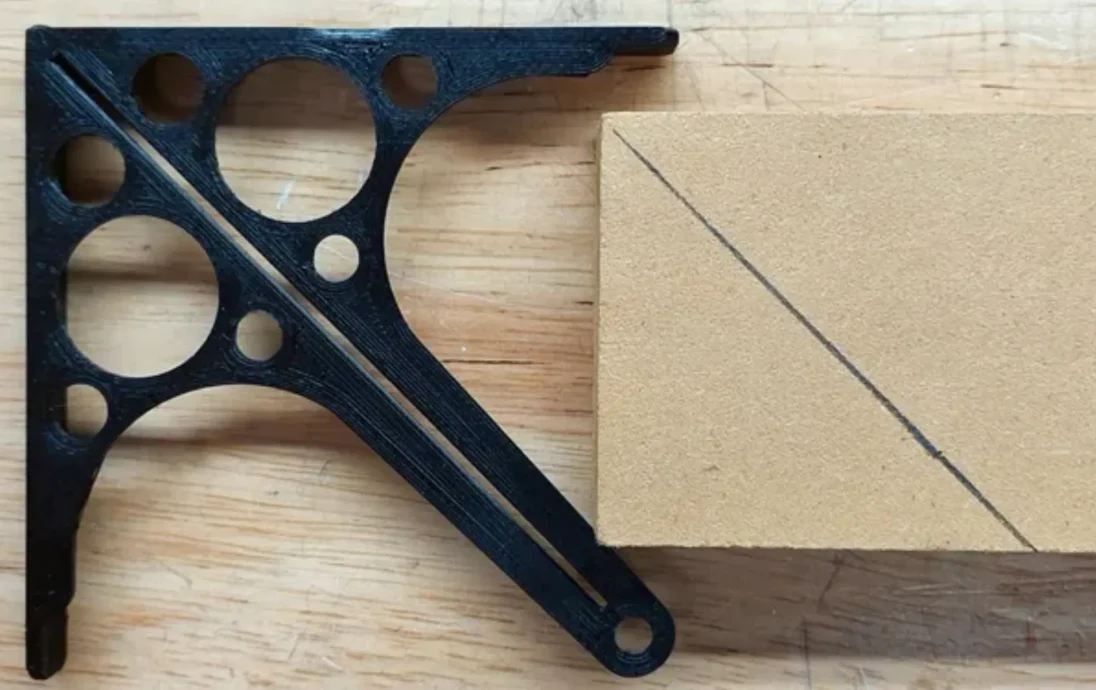

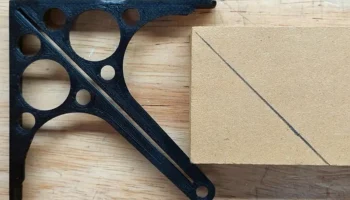

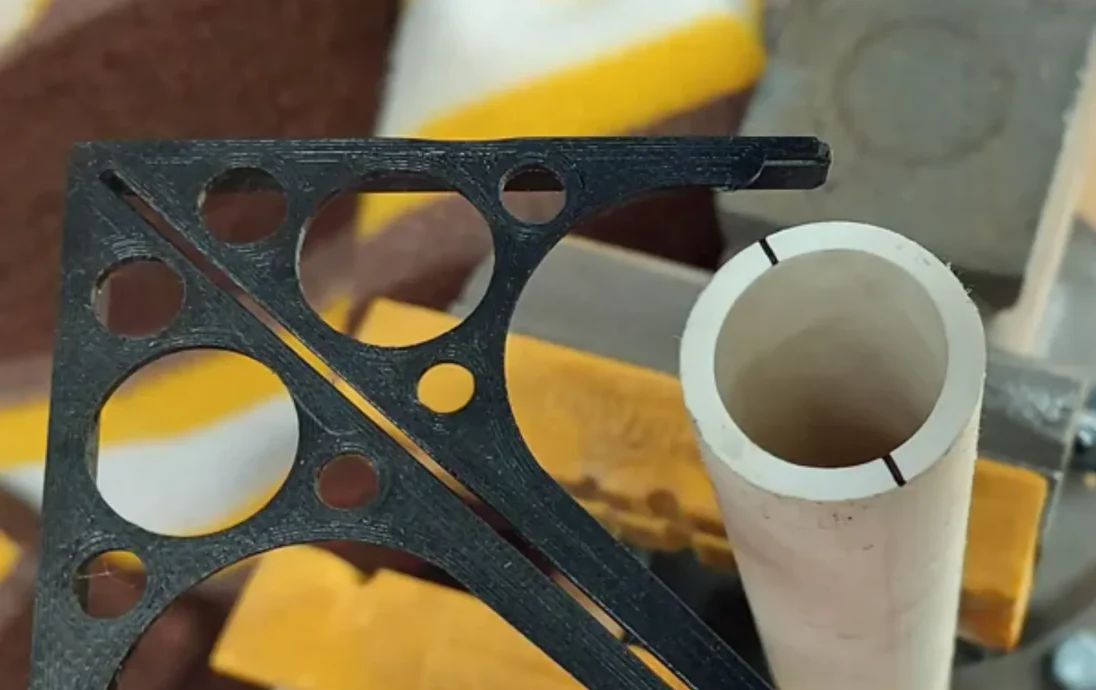

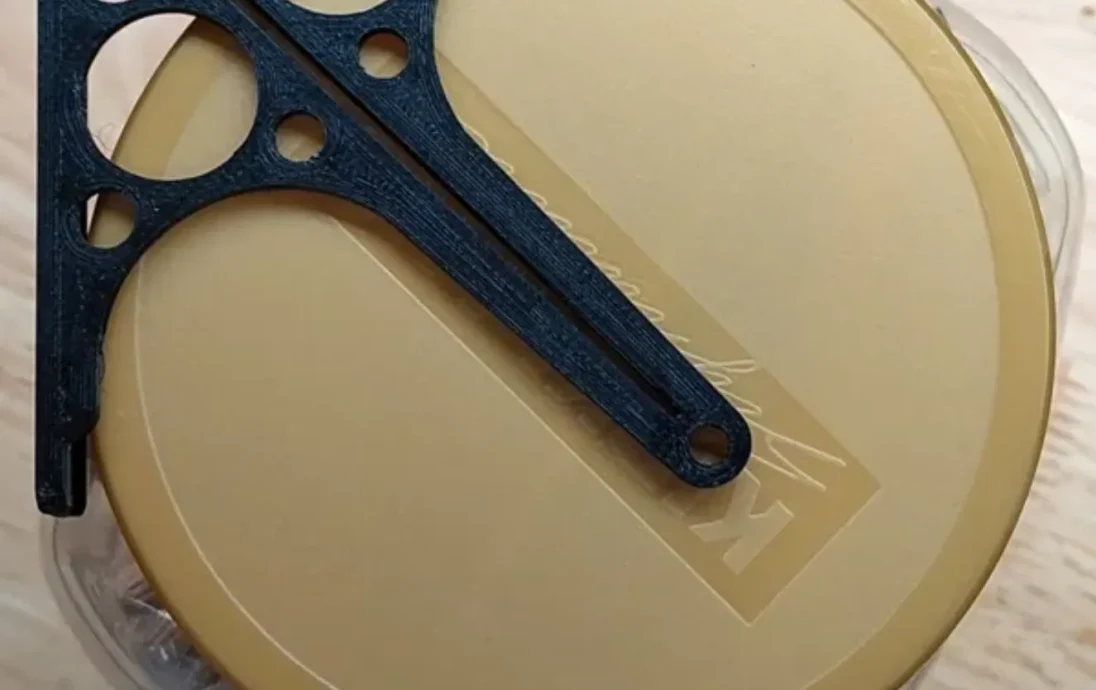

Оба инструмента имеют каналы и углы для зазора неровных кромок, которые помогают избавиться от грязных кромок от предыдущих резов. Смотрите фотографии для бо��ее подробной информации.

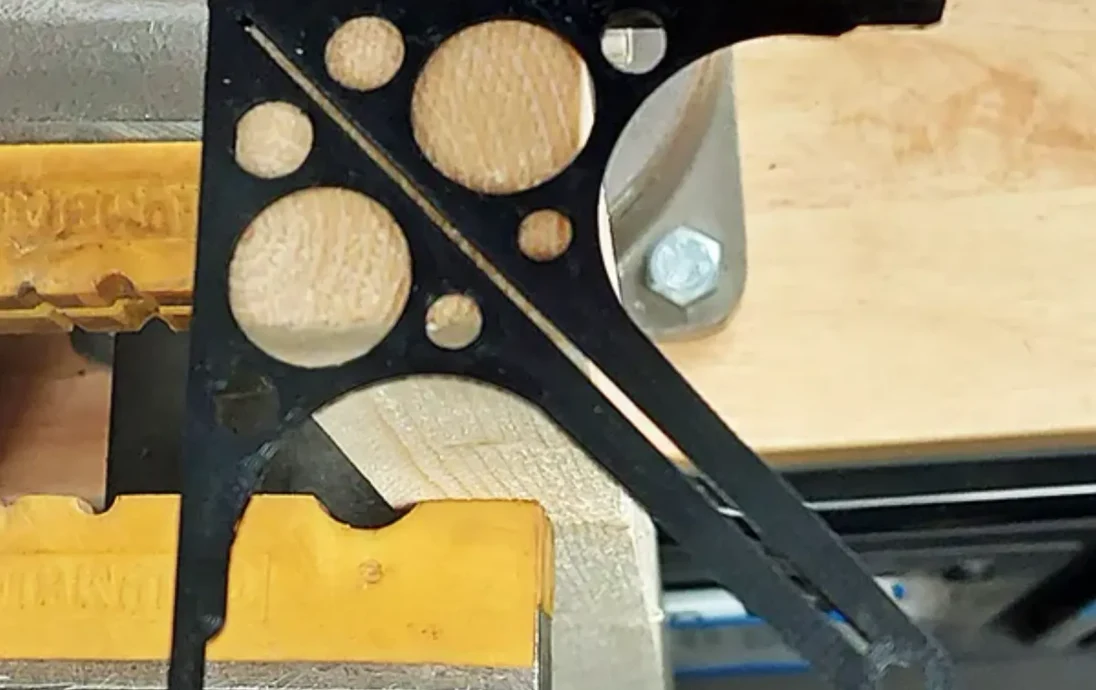

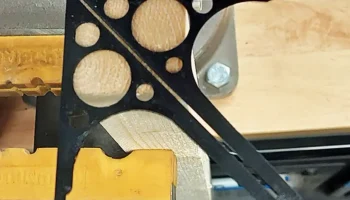

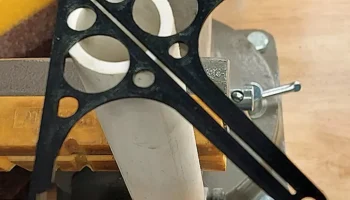

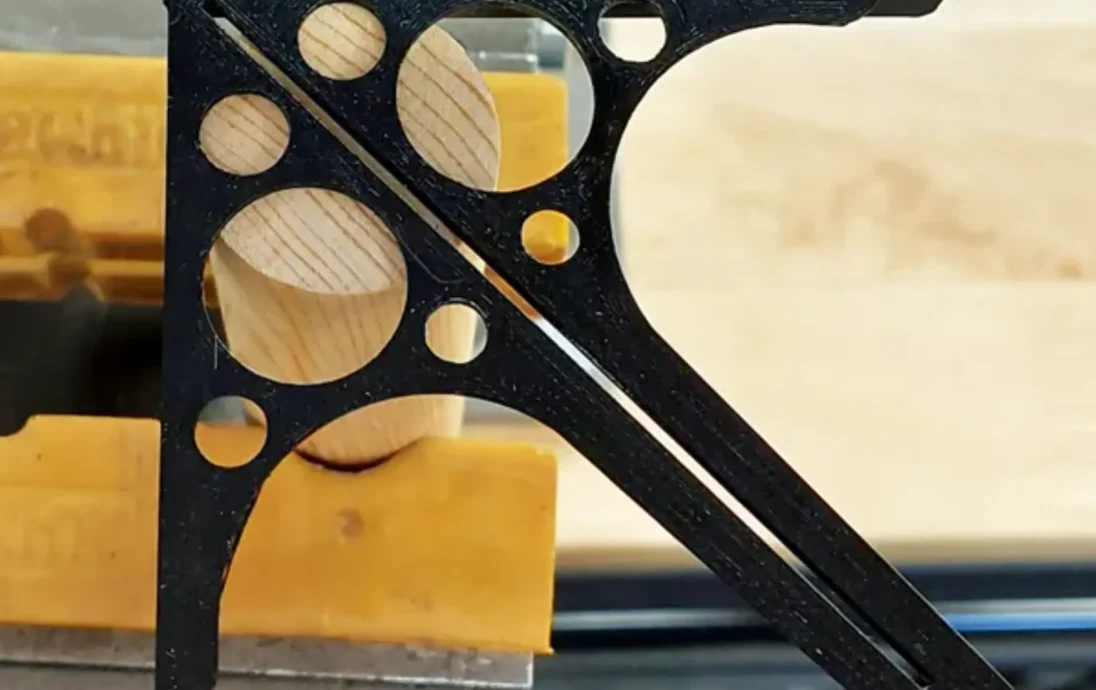

Инструмент стоит вертикально на боку для проверки прямоугольности и углов 45 градусов.

Если вы ищете дополнительное применение этому инструменту, я думаю, если вы в отчаянии и у вас есть веревка, вы также можете использовать его в качестве отвеса, хотя он не очень тяжелый.

Размеры версии 2 мм: 80 x 80 x 10 мм (~3 x 3 x 0,4 дюйма); ~8 граммов/2,72 метра нити при 100% заполнении.

Размеры версии 3 мм: 81 x 81 x 13 мм (~3,19 x 3,19 x 0,5,12 дюйма); ~14 грамм/4,67 метра нити при 100% заполнении.

На изображениях представлена ​​версия 2mm_Wall_x_1mm_Slot (100% заполнение), первая, которую я разработал. В первый раз, когда я использовал его со всеми различными материалами, он работал нормально, но мне было интересно, подойдет ли более жесткая версия лучше. Я сделал версию толщиной 3 мм и мне она больше нравится. Я считаю, что если я собираюсь распечатать инструмент, которым буду пользоваться в своей мастерской долгое время, зачем экономить на нескольких граммах нити? Обе версии имеют отверстие для крючка для подвешивания на гвоздь или перфорированную доску.

Категория: Ручные инструменты
