Triotune - играбельный трехструнный инструмент, похожий н...

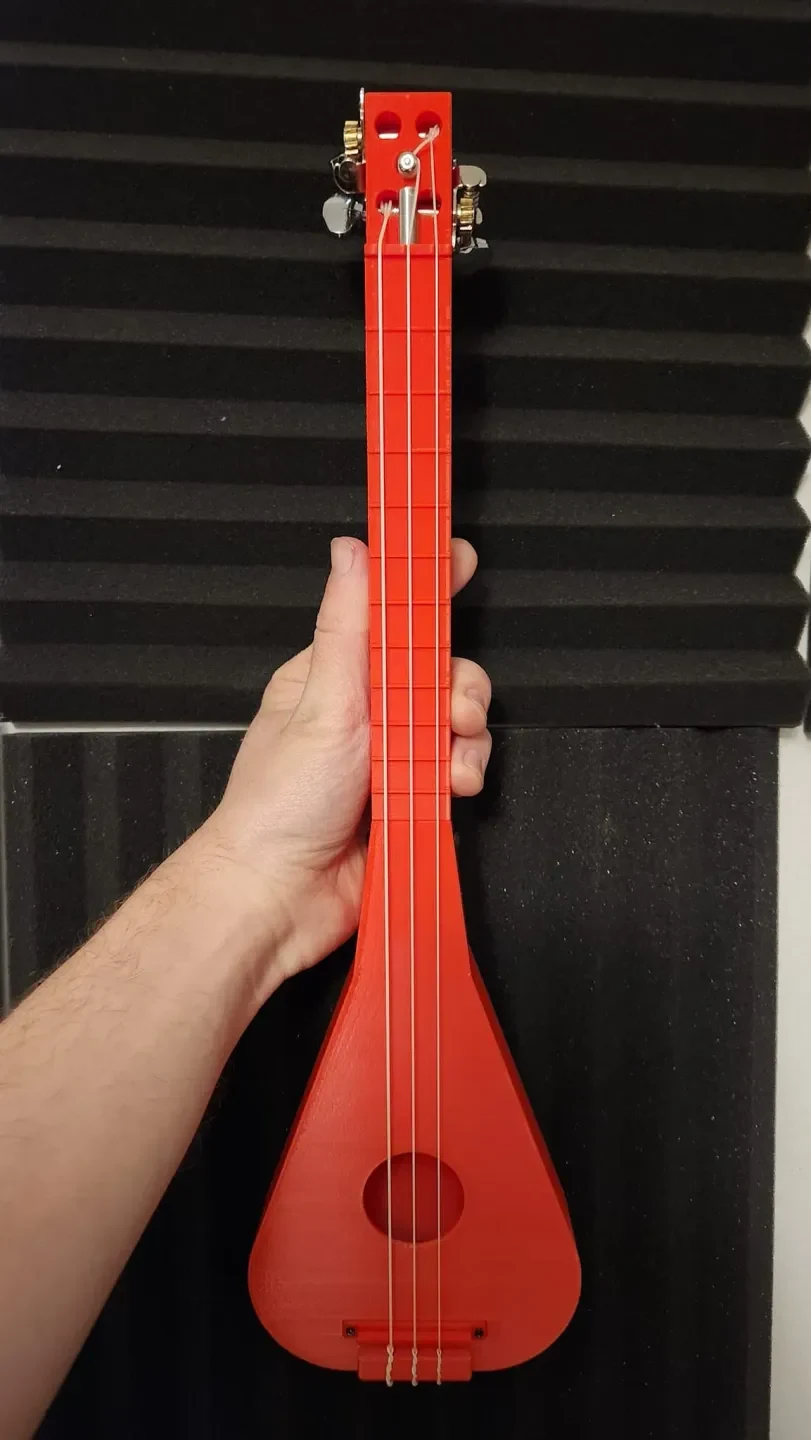

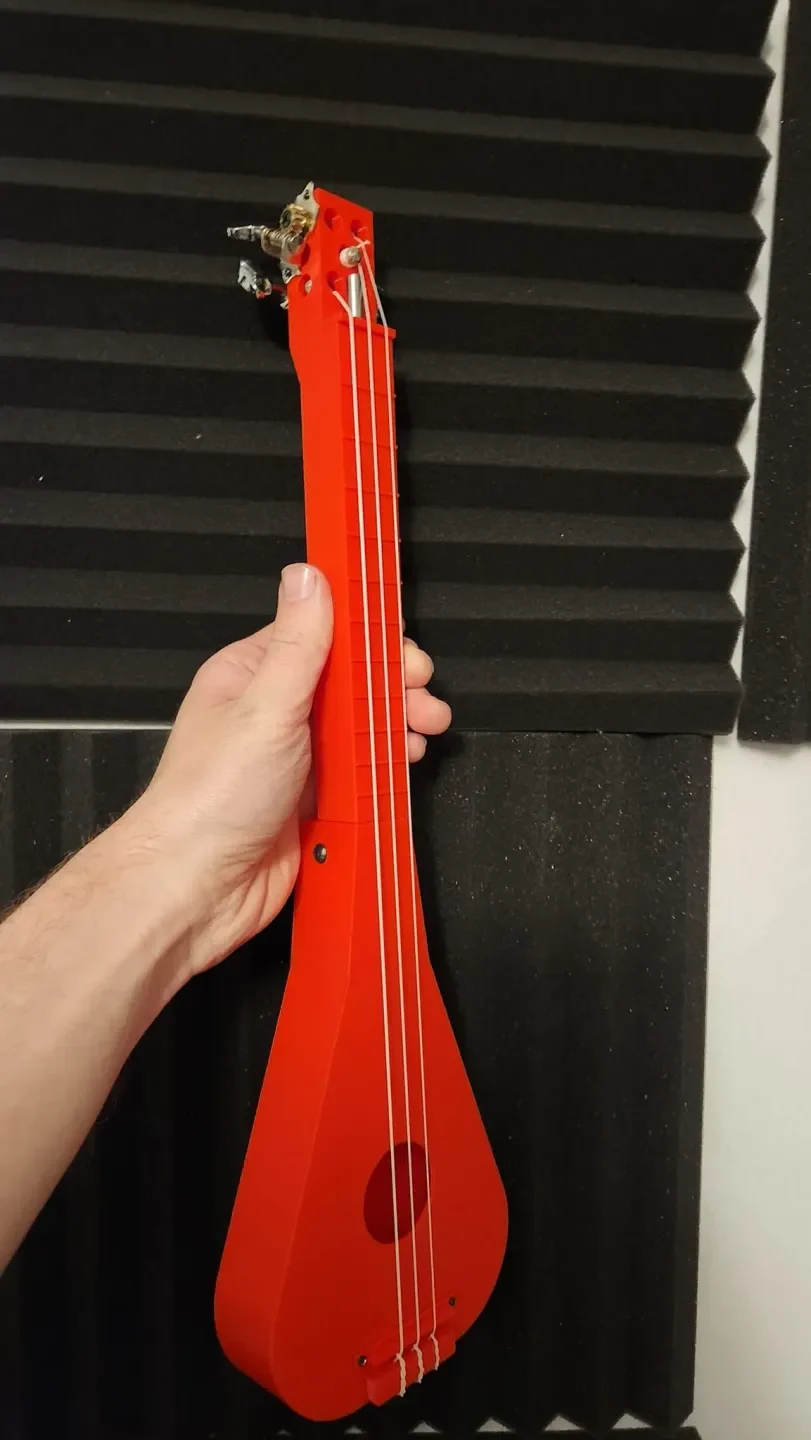

Это ремейк моего трехструнного инструмента под названием Triotune. Она очень похожа на гавайскую гитару-сопрано, только без одной струны. Он спроектирован модульным, поэтому вы можете заменять детали в соответствии с вашими потребностями. На выбор есть три грифа и несколько тел. Я также включил несколько альтернативных конструкций звуковых отверстий. Не стесняйтесь изменять и делать ремиксы ��того проекта. Критика и предложения приветствуются.

Эта версия не полностью совместима с V3 из-за использования более толстого стержня размером 6 x 300 мм.

Вот несколько быстрых звуковых демо:

Быстрая демонстрация песни — https://soundcloud.com/grhmhome-583373264/3d-printed-3-string-guitar-sun-and-moon-sound-hole-design-with-rounded-body-test-001

Мерцай, мерцай, маленькая звездочка — https://soundcloud.com/grhmhome-583373264/3-string-twinkle-twinkle-little-star?fbclid=IwAR0l3fv1M2tfMGPed6PyeJ6hnNsSpEfmHZ0QKn4wtdqRwd_FpYchtdJPVxY

Необходимые детали:

Струны для укулеле сопрано или струны аналогичного размера.
Вам понадобится болт М4х20 и болт М3х16. Один для боковой части шеи, другой для задней части шеи.
Стальной стержень 6х300 мм.
Также понадобятся 4 самореза М1,7х6. Два для порожка и два для моста. Тем более, если ваши колышки с приводом не имеют винтов.
Универсальные колки для гавайской гитары. Вам понадобятся только три из четырех.

Как собрать:

Вставьте гайку в верхней части грифа передней бабки. Должно быть два отверстия для винтов. Закрутите гайку на место и сделайте то же самое для моста. Вам нужна плоская сторона моста, обращенная к звуковому отверстию. Соедините шею и тело.

Соедините шею и тело. Убедитесь, что ваши допуски верны, иначе что-то может сломаться.

Вставьте стальной стержень из шейки в корпус. Будьте остор��жны и убедитесь, что стержень подходит как к шее, так и к телу. Ключевым моментом является наличие правильно откалиброванного 3D-принтера. Вы не хотите сломать прибор или навредить себе, особенно если допуски вашего принтера неправильны.

Вверните оба болта в прибор.

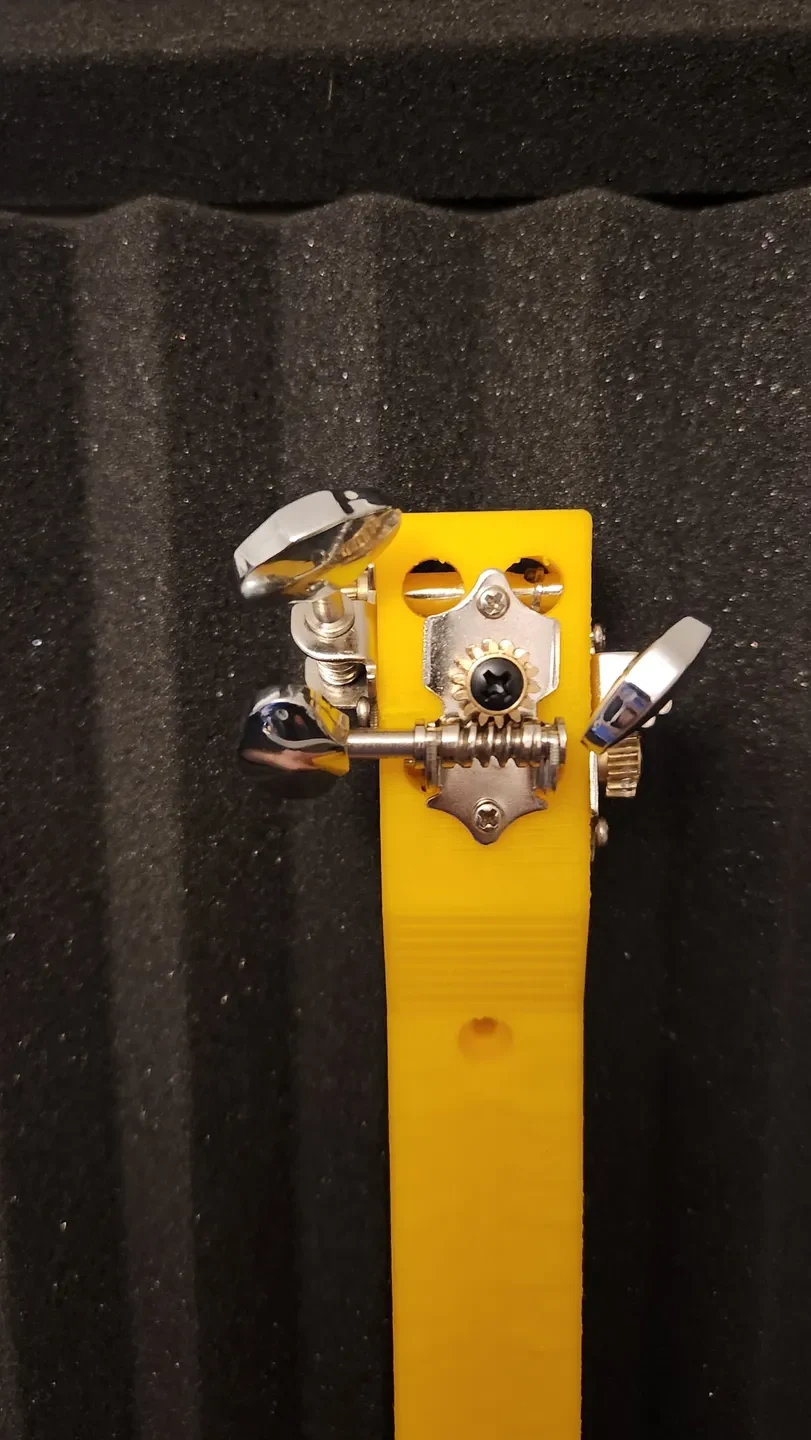

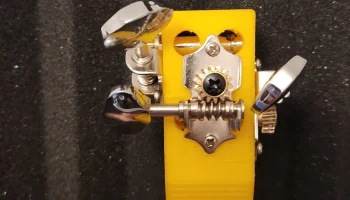

Для головки грифа вам понадобится один настроечный колок с шестерней с левой стороны, один в центре и один с правой стороны. Убедитесь, что колки не ударяются друг о друга, иначе вам будет сложнее настроиться. Вы можете использовать небольшую отвертку, чтобы сделать направляющие отверстия. Опять же, будьте осторожны. Вкручивайте колки по одному.

После того, как вы закончите, вы можете начать натягивать струны на инструмент. Если вы используете струны укулеле, струнам может потребоваться некоторое время, чтобы сохранить строй, но это нормально для струн укулеле.

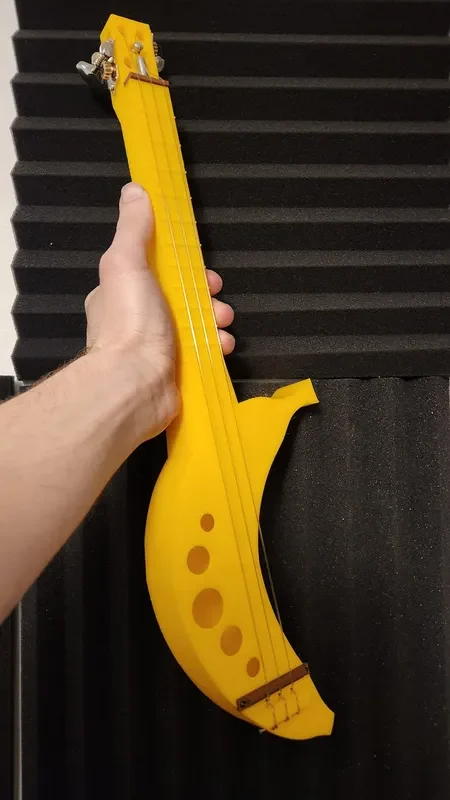

Журнал изменений 15.01.2023: Добавлен корпус в форме банана. Он поместится на сборочную пластину Prusa Mini+, но вам придется расположить ее под правильным углом. Для этого добавим файл gcode.

Благодарность: Berkbig77 за помощь в определении расстояния между ладами.
