MIDI-инструмент "MagneTrack"
Новая версия PipKey находится здесь: https://www.printables.com/model/995672-pipkey-bluetooth-midi-instrument.
Инструмент с магнитной тематикой и MIDI, вдохновленный виолончелью и спроектированный как портативный, интуитивно понятный и тактильный.
(Название находится в стадии разработки...)

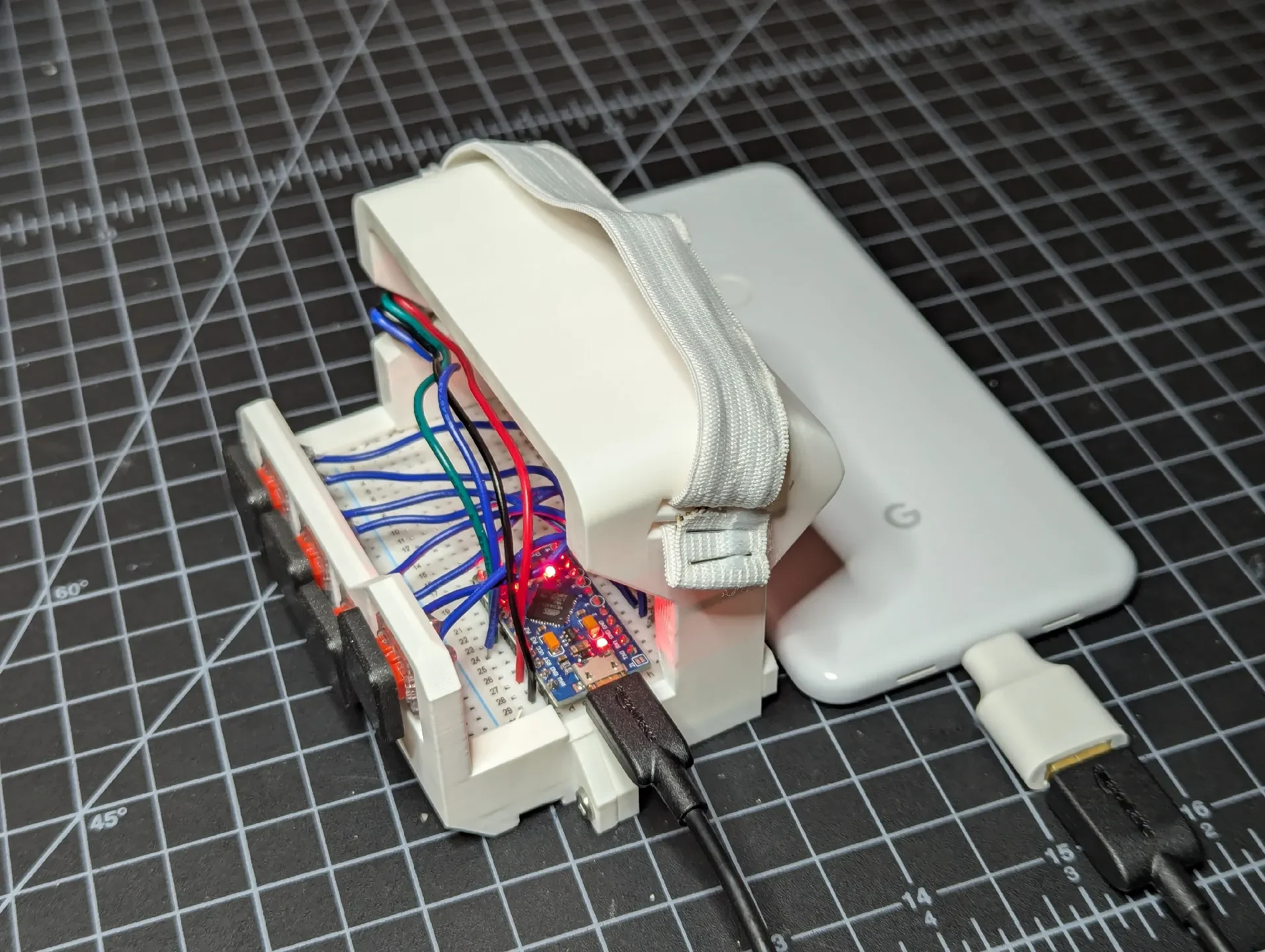

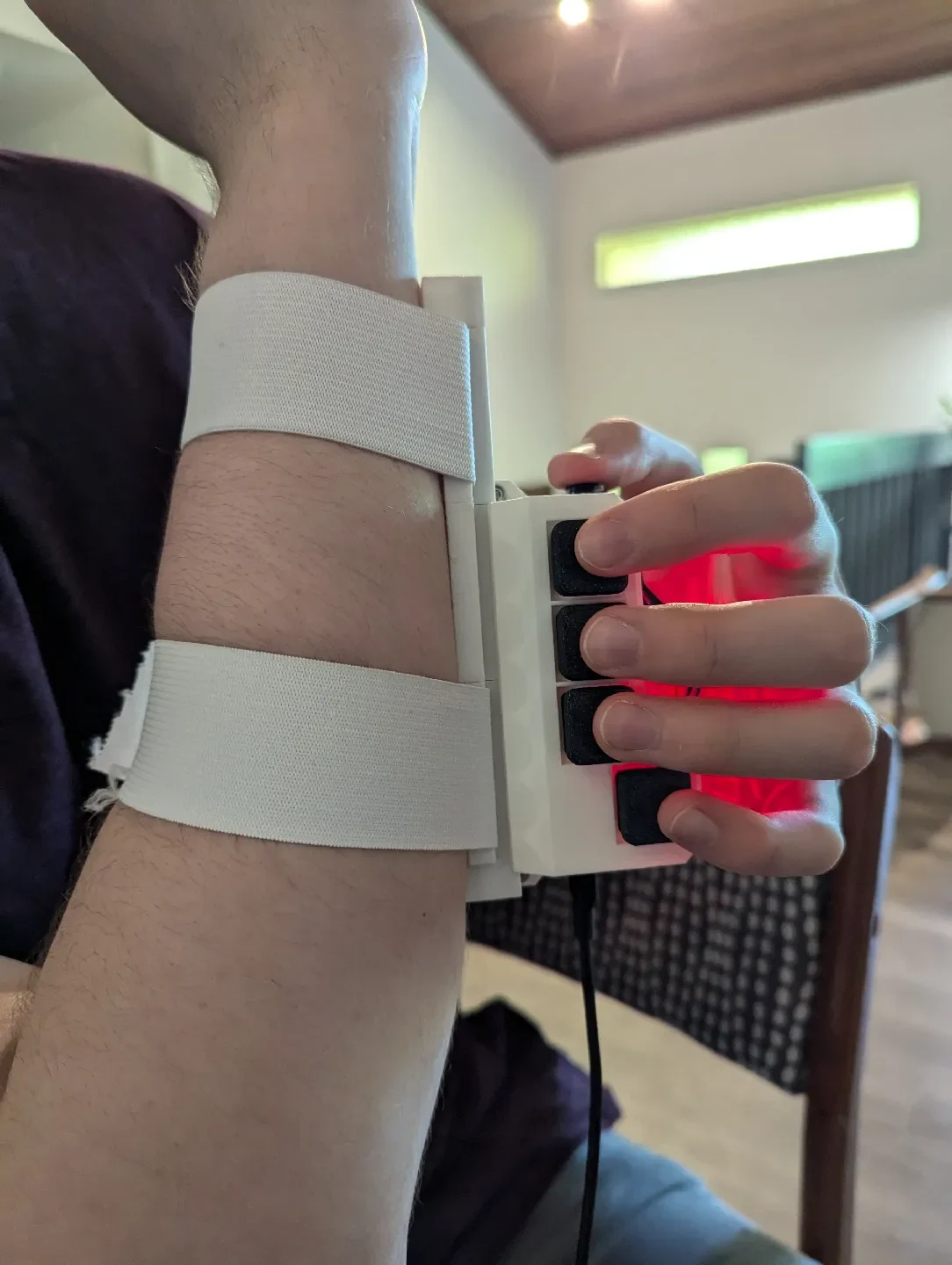

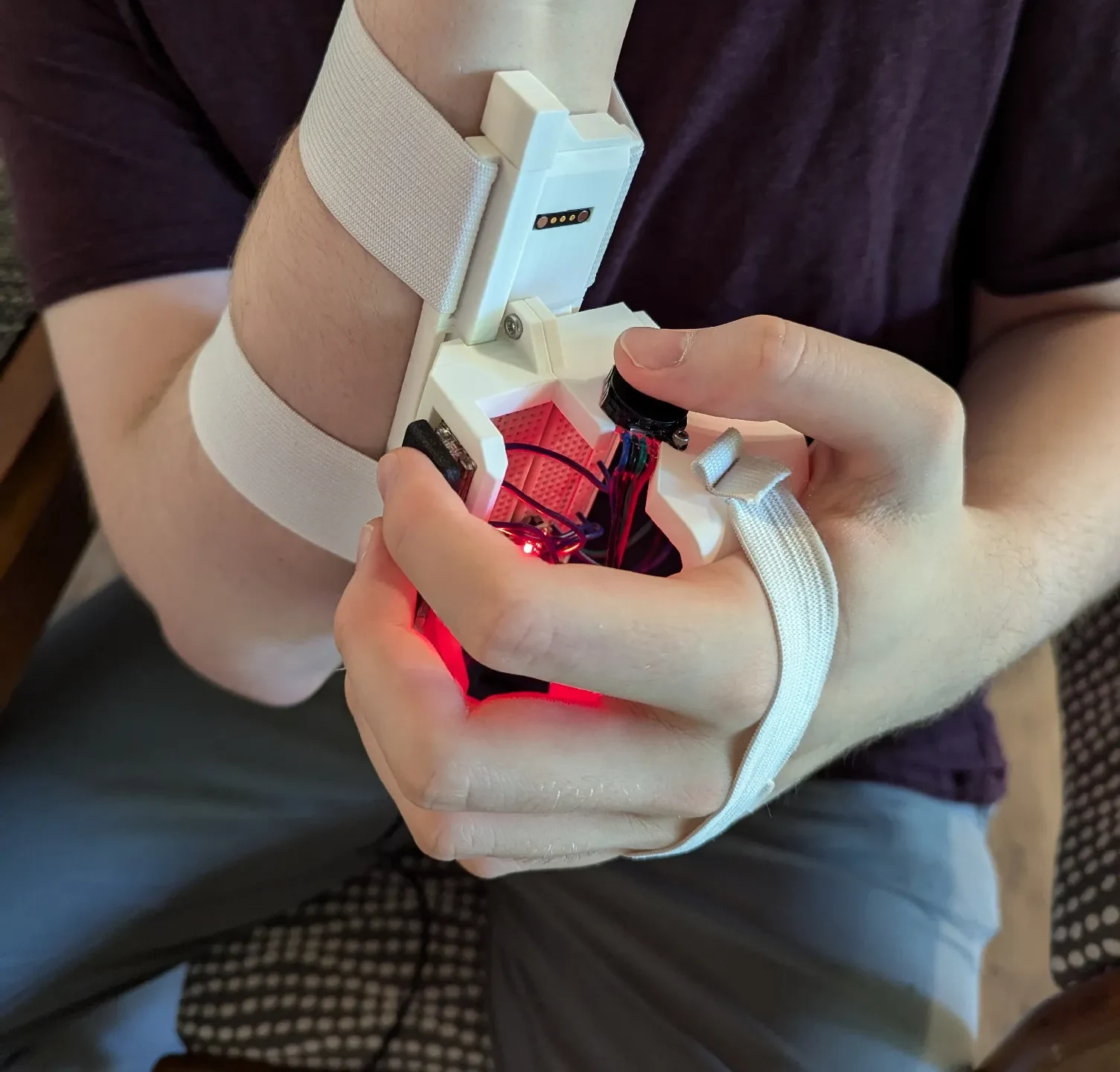

Это устройство создано для моих больших скелетных рук и, вероятно, не подойдет многим другим людям.

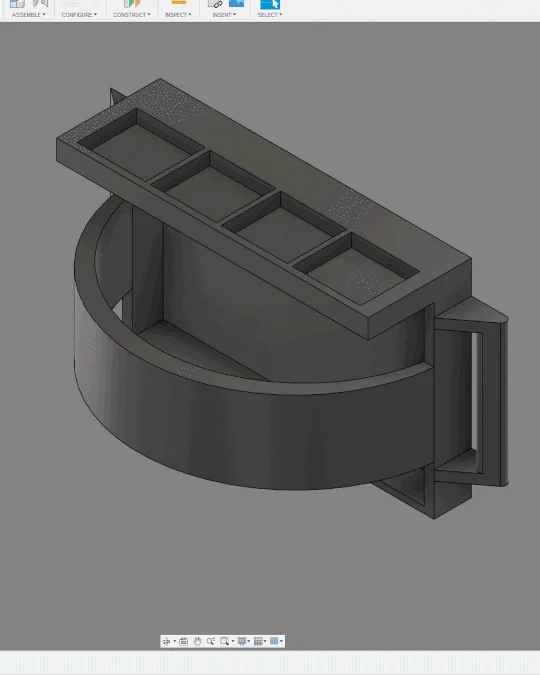

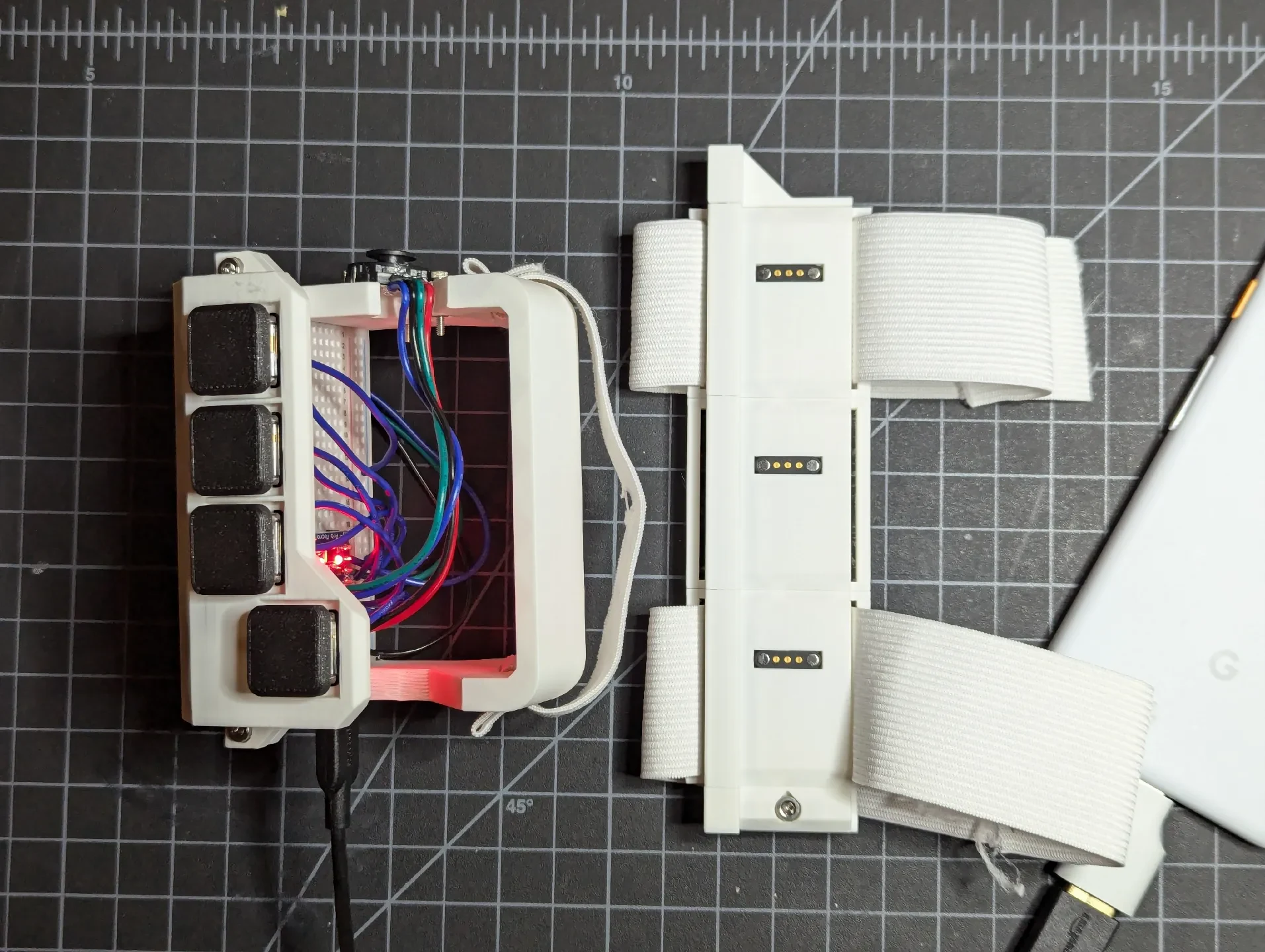

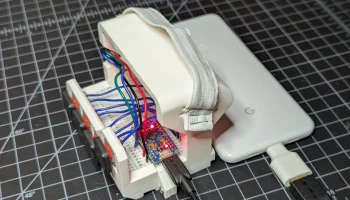

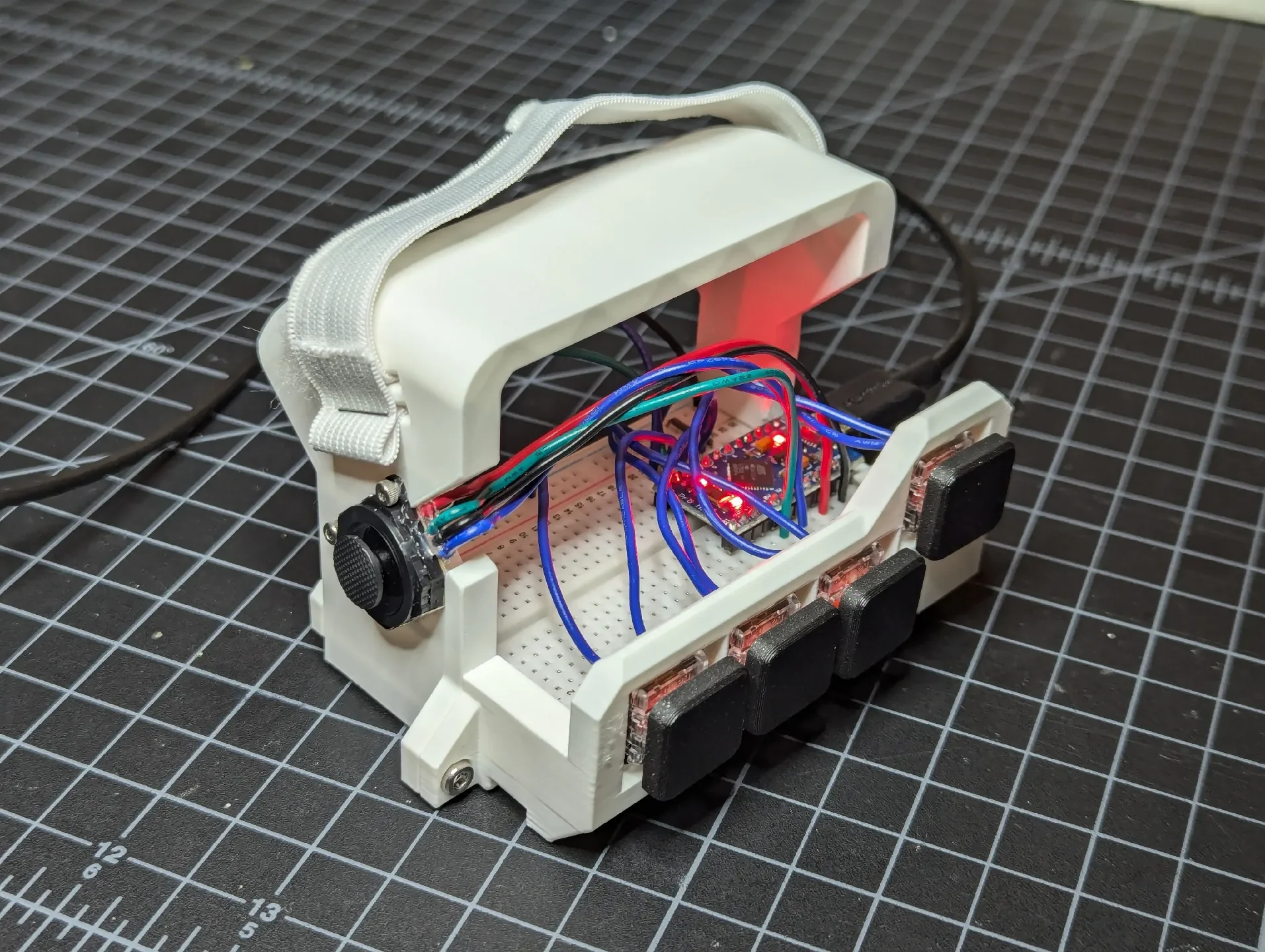

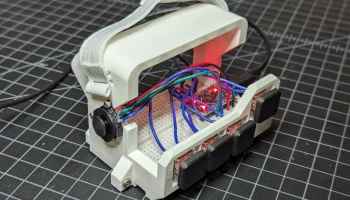

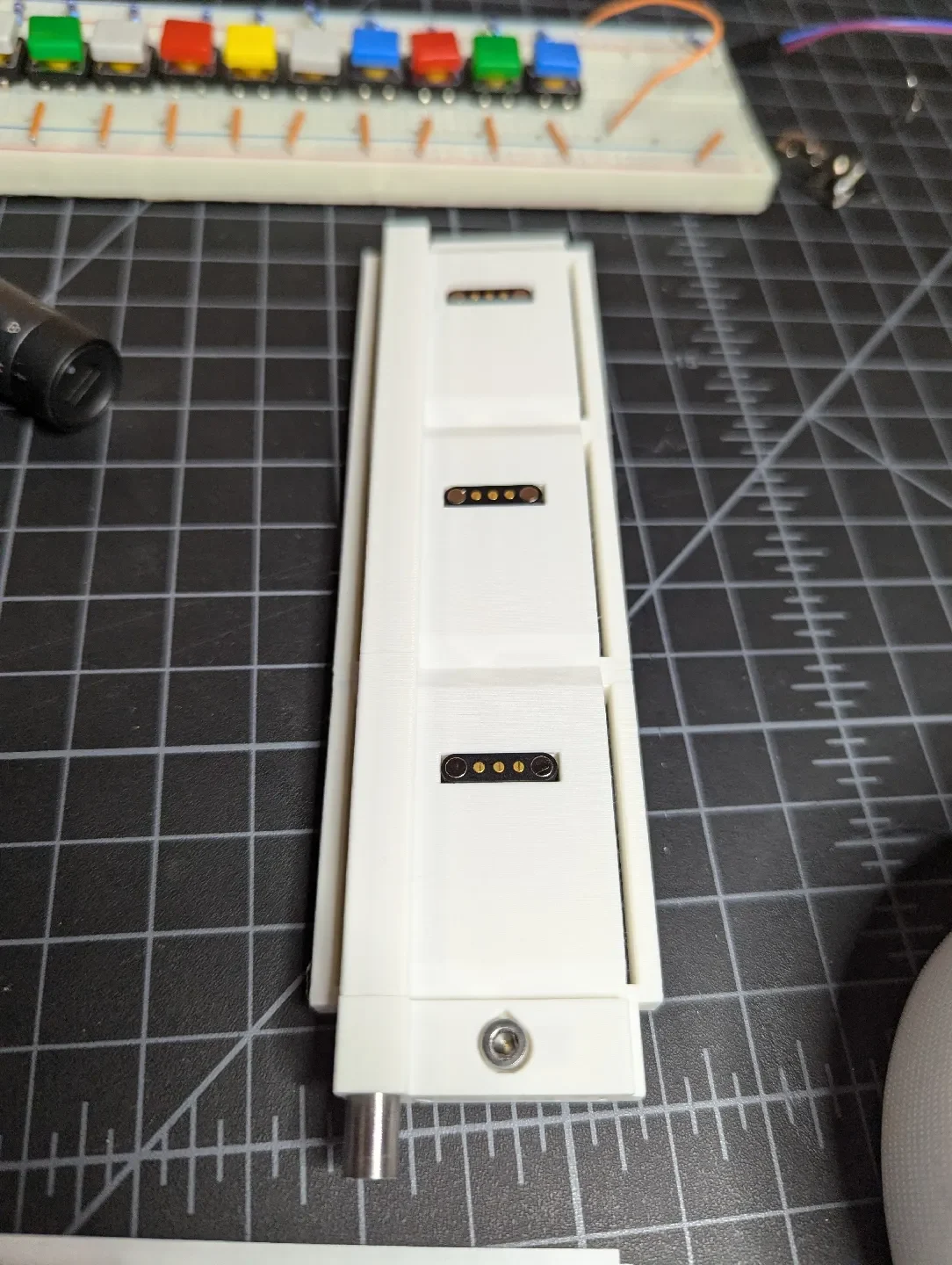

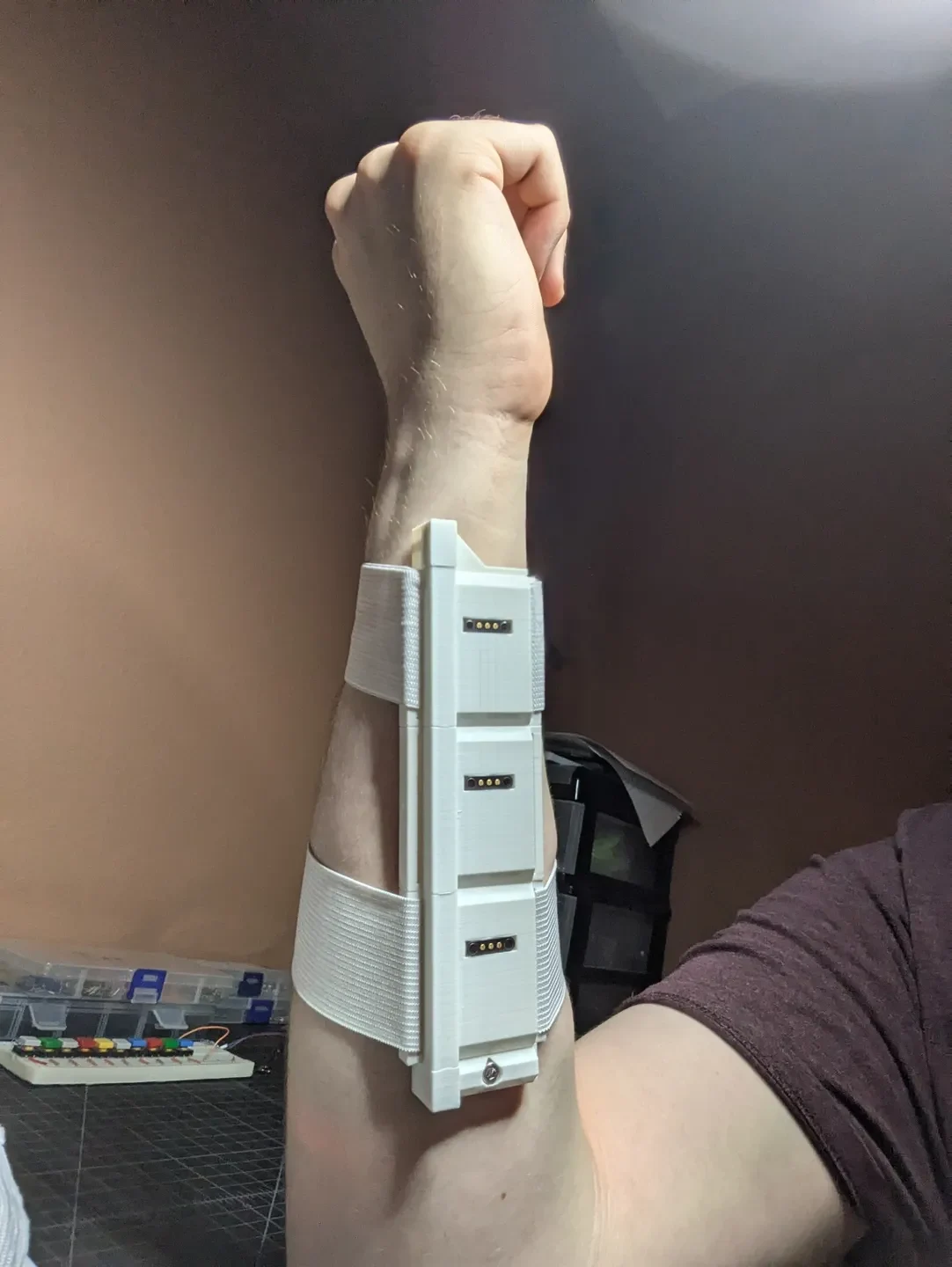

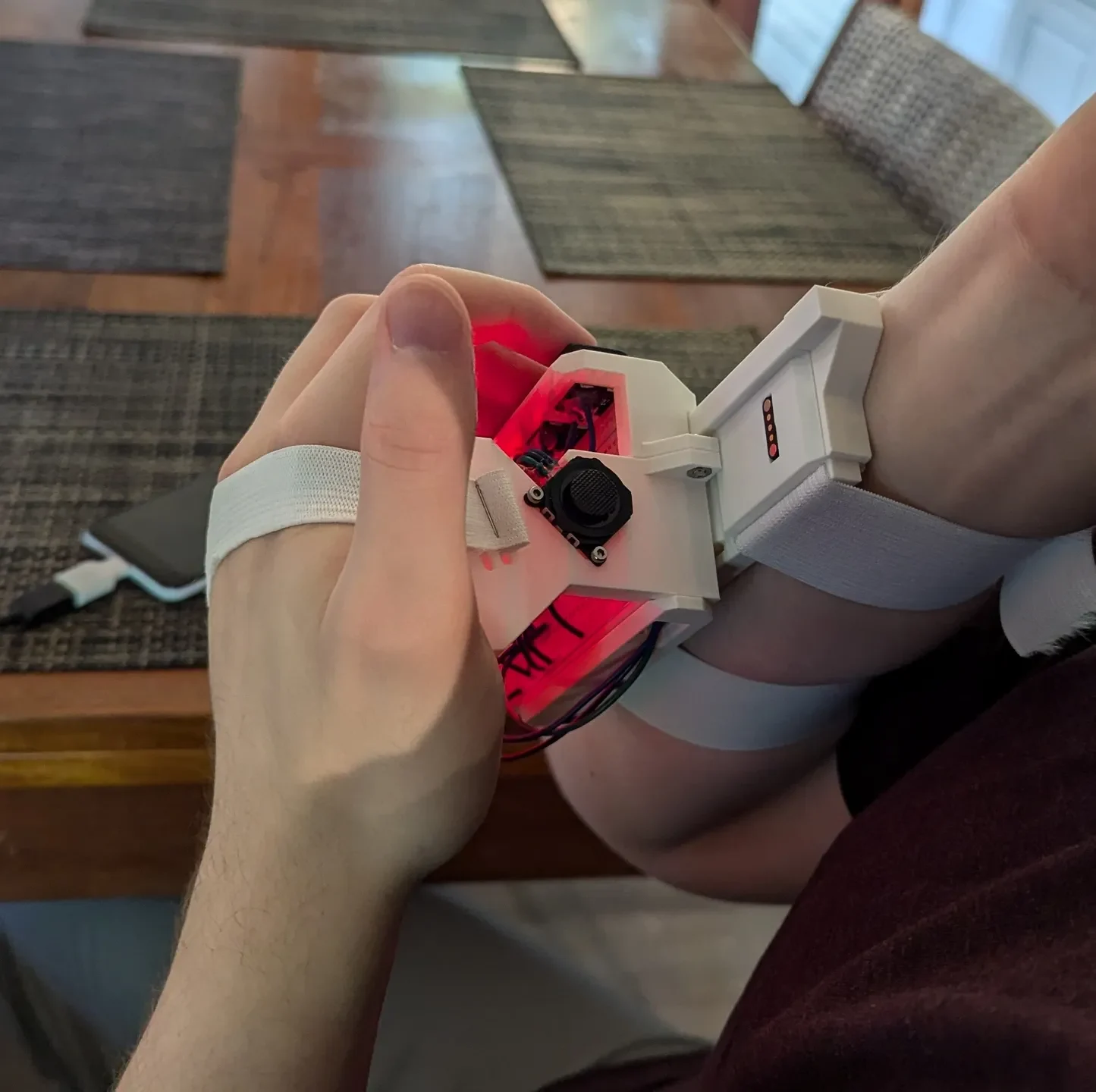

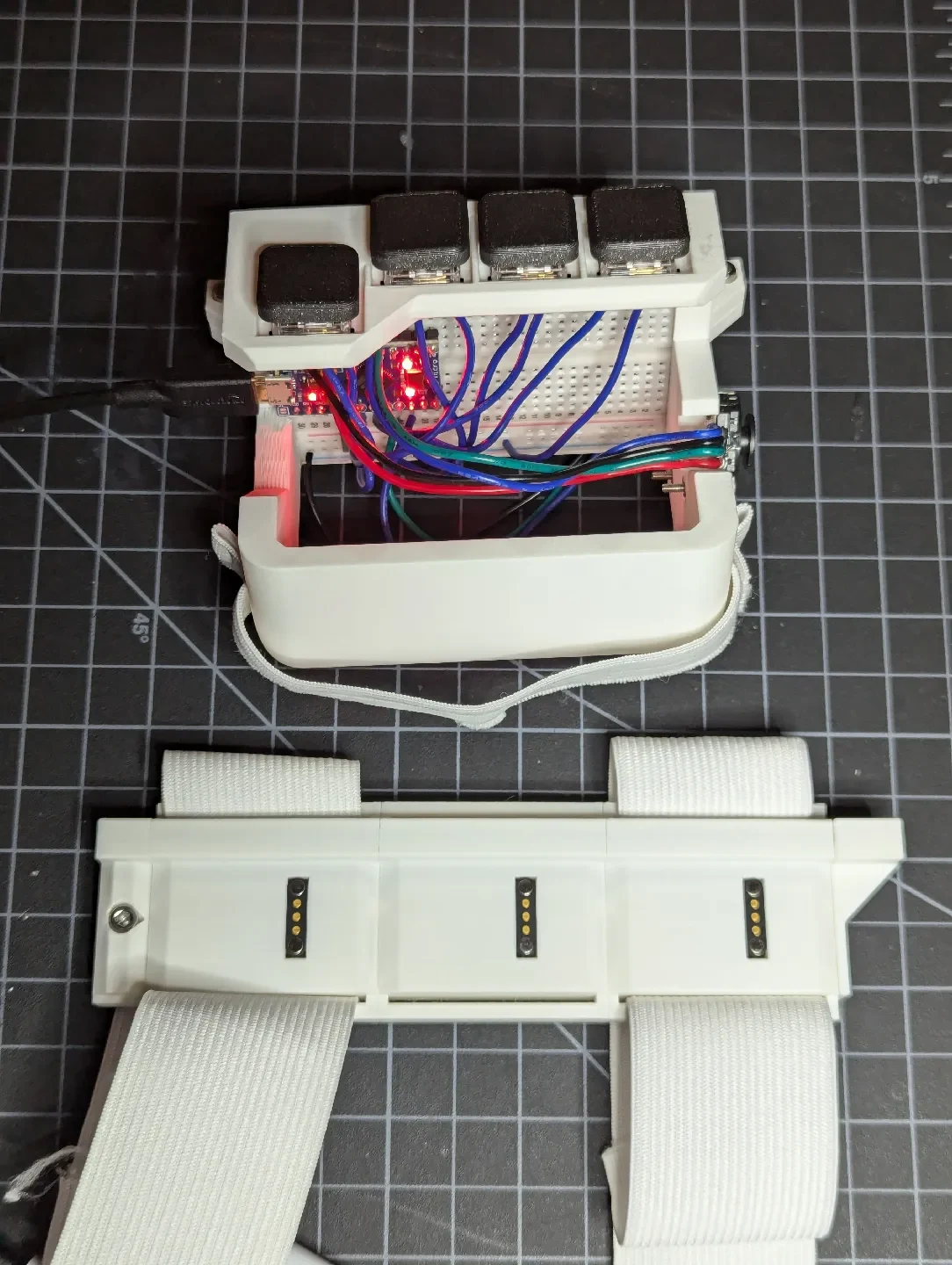

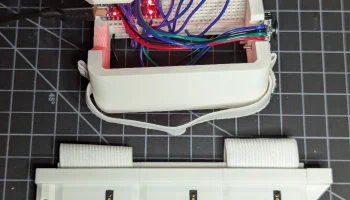

Он использует четыре кнопки и три позиции для воспроизведения нот по шкале (которую можно изменить в коде). Магнитные штыри, расположенные вдоль линейной направляющей с заземляющими соединениями (входное подтягивание), которые защелкиваются на основной руке, сообщают текущее положение слайда/лада основной руки. Рука не требует активной электроники. Также имеется джойстик PSP, который используется для смещения нот вверх или вниз на октаву и регулировки скорости MIDI-сигнала.
Примечания по сборке:
Пожалуйста, напишите мне, если вы действительно заинтересованы в создании этого, и я напишу несколько подробных инструкций :)
Печать Примечания:
Напечатано из PLA толщиной слоя 0,2 мм с опорами для деревьев.
Распечатайте 4 «колпачка для кнопок» (рассмотрите возможность использования чего-то более прочного, чем PLA, например PETG или улучшенного PLA).
Материалы:
НОАК
Твердый провод/припой (для пайки к штырям Pogo и клавишам Kailh)
½ макета
4 ключа Kailh Choc (верхняя часть в форме вилки)
Джойстик для PSP
Эластичная ткань 40 мм.
2 сегмента для крепления перекладины к руке
1 сегмент 20 мм (разрезанный ��ополам) для задней части основного корпуса.
Arduino Pro Micro (или любой микроконтроллер на базе 32U4)
Телефон Android с FluidSynth (+ соответствующие соединительные кабели/адаптеры)
3x6x3 мм цилиндрические магниты
Стержень из быстрорежущей стали (HSS) диаметром 6 мм и длиной 150 мм. Пример
5x гаек M3
2 гайки M2
3 винта M3 8 мм
2 винта M3 12 мм
2 винта M2 10+ мм
4 сегмента макетной платы размером 20x20+ мм. Пример (маленький и тонкий вариант)
Набор магнитных 3-контактных разъемов типа «папа/гнездо» (1x/3x). Пример
Должен иметь высоту 4 мм и площадь основания 4x15 мм (в примере отрежьте боковые выступы)
Будущие улучшения:
Беспроводное питание/питание от батареи с использованием Teensy 4.1 и динамика/разъема 3,5 мм в качестве выхода вместо использования MIDI и телефона с FluidSynth.
Использование 4-контактных магнитных штифтов, рассчитанных на 7 позиций вместо 3. Это позволит использовать в устройстве более ладовый подход вместо простых 3 наборов по 4 восходящих ноты.
Вибрация LRA для получения дополнительной информации о переключении между положениями
Кнопки, которые лучше сидят и не сильно отваливаются.
Возможно, использование нунчака Wii в правой руке для еще большего количества элементов управления и эффектов.
